Sơ 5 thứ 4 là chuẩn rồi bác. Lấy được cái này thì bỏ cái kia. Giấy lót sơ thứ 3mm.
Kinh nghiệm thì như phần mềm quấn nguồn cho 50hz. Xuống 10hz thì gấp đôi dây sơ cấp lên.

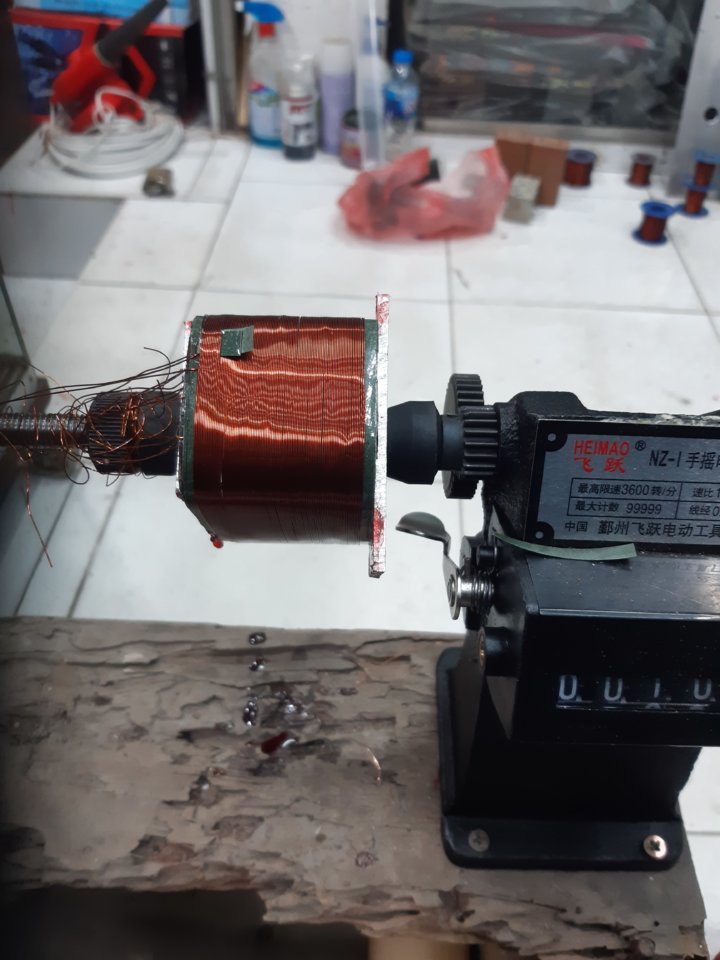

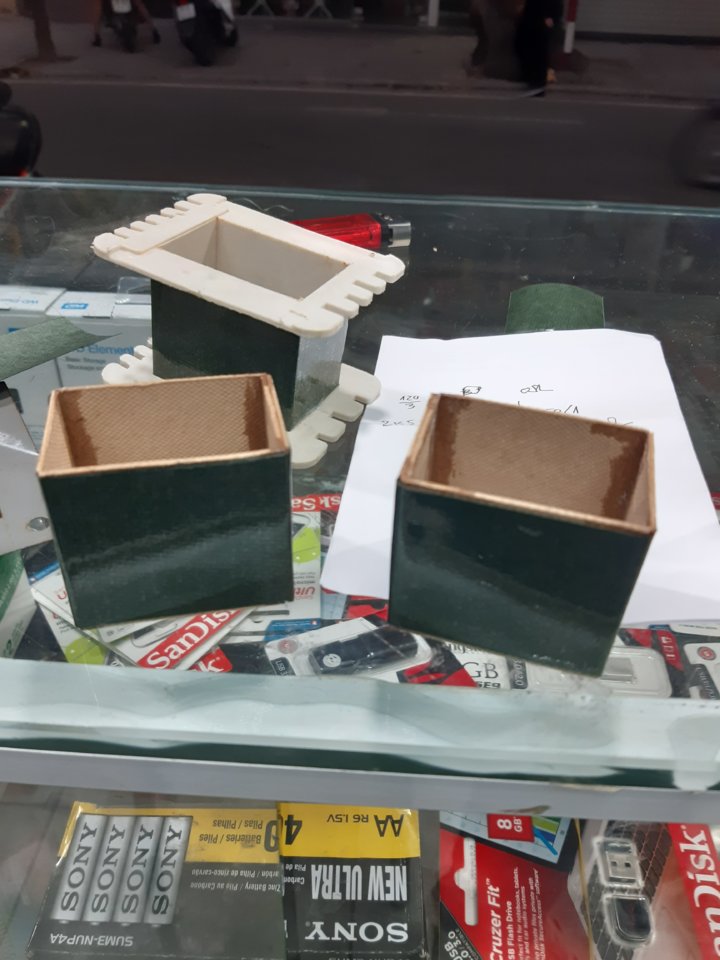

Trong thời gian đợi bác bác online em làm đc 2 cái hộp giấy, nghĩa là đang dây sơ cấp 2.5 lên 5mm ạ , tăng thứ cấp chứ bác 3.5 lên 7 sau này ráp 300b luôn )

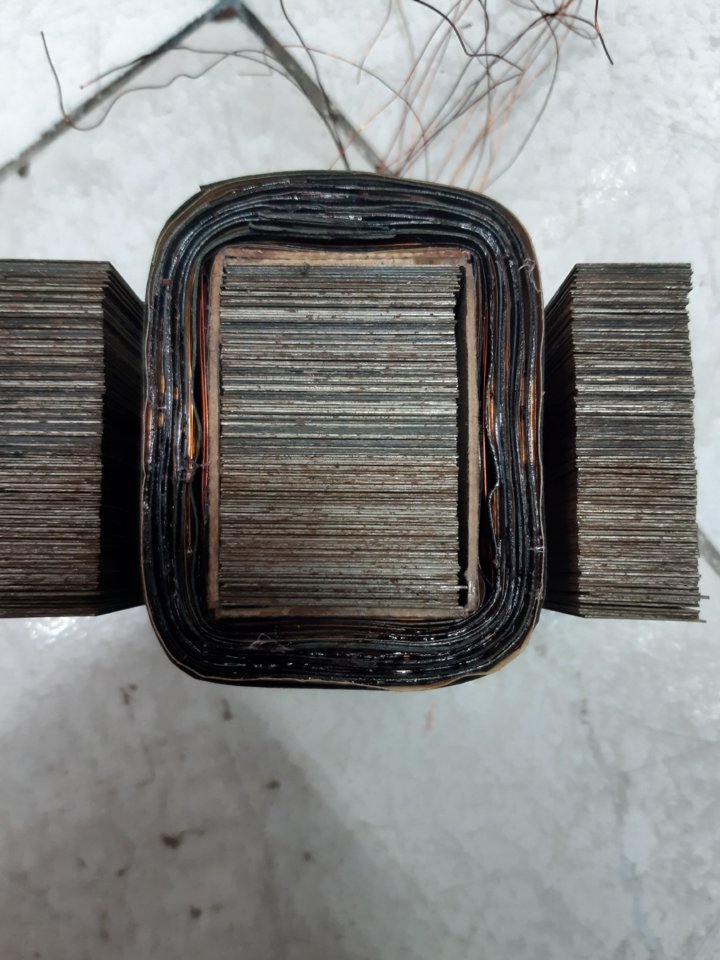

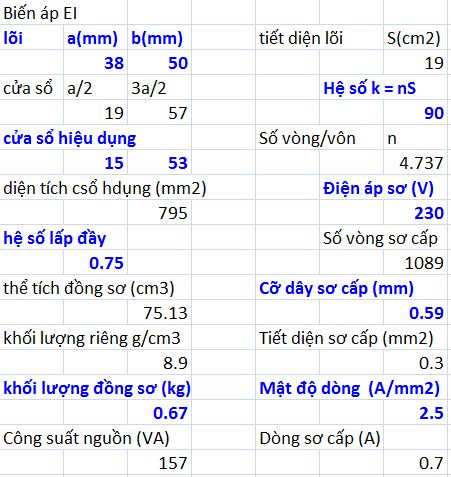

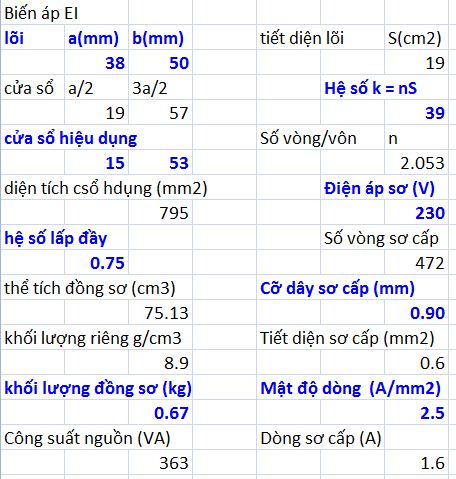

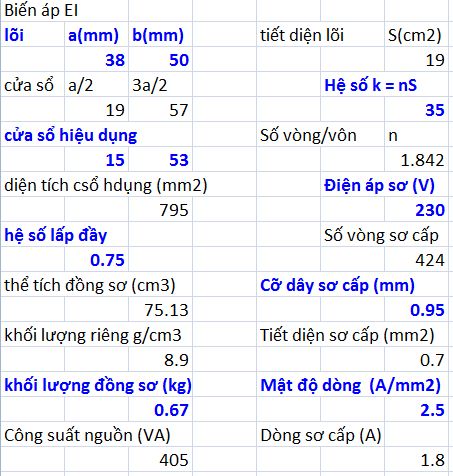

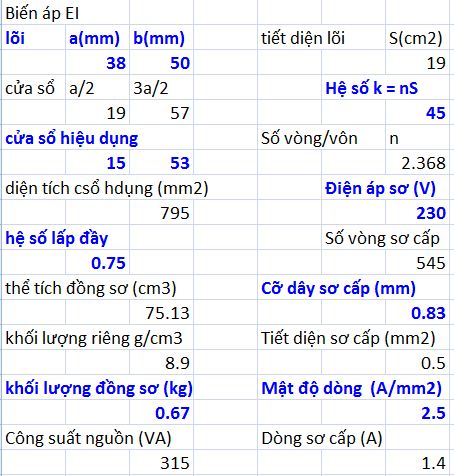

Em cũng chỉ dùng bảng tính và chú ý một vài liên hệ:
- kích thước cửa sổ quấn dây: 19 x 57; trừ cách điện với lõi, giữa các cuộn sơ thứ mỗi bên 2 mm nên kích thước thực tế chỉ còn 15 x 53;
- hệ số k bằng tích số tiết diện lõi S(cm2) với số vòng trên mỗi vôn n; hệ số này lấy tùy thuộc vào chất lượng lõi (thường trong khoảng 35 đến 45);
- mật độ dòng giới hạn lấy 2.5 A/mm2.

Tks for All.



Em nói gấp đôi số vòng quấn chứ. Nếu hạ mỗi 10hz.
Còn đường kính dây thì cũng vậy thôi. Tùy theo dùng cho bóng gì.



Tiện các bác đang bàn về biến áp. Em xin phép hỏi câu ngoài lề ko liên quan nhiều. Vì rằng em muốn tìm một điện áp 3 pha 110v để cấp cho đầu vào 1 thiết bị khác(ko phải là nguồn nuôi). Trong khi áp sử dụng lại 1 pha 220v. Vậy các bác cho em hỏi cách cuốn biến áp vào 1 pha ra 3 pha với. Em cảm ơn!



Vâng, dây đã mua đủ ngại thay đổi, để đợt sau quấn tham khảo tiếp, nó cứ bon bon cũng đẻ ra đc 1 cục từ lúc bác nt



He he, không thấy ai trả lời.
M trả lời bừa đúng thì đúng không đúng thì sai nhé (lam theo cháy nổ tự chịu) từ việc quan sát cái động cơ không đồng bộ 1 pha ( Cái này người ta gọi là “từ trực quan sinh động suy ra tư duy trừu tượng” hay là suy diễn nhé) > để có điện áp 3 pha từ nguồn 1 pha thì: cuốn 3 cuộn dây L1, L2, L3 trên 1 khung từ có 3 trụ từ 1,2,3. Cuộn 2 và cuộn 3 nối tiếp với tụ C2, C3. Giá trị C2 và C3 phải tính toán thế nào để pha dòng điện I2 (dòng điện chạy qua cuộn L2) lệch pha so với dòng I1 (dòng qua cuộn L1) một góc 120 độ và dòng điện I2 (dòng điện chạy qua cuộn L2) lệch pha so với dòng I1 một góc 240 độ.
Giải pháp là vậy nhưng tính toán thế nào thì dành cho mấy kỹ sư điện, mình trốn đây.



Ko làm được ạ. Chỉ có cách này là rẻ và hiệu quả ngay, dùng biến tần vào 1p-220v sẽ cho ra 3p-220v. Dùng 3 bacl 110/220v. Sẽ có kết quả như yêu cầu, còn về công suất tôi không thấy đề cập. Cách đây chừ 15 năm tôi phải dùng cách này để điều khiển động cơ kéo dây dưới 5 kVa.



@dangkyhai, biến tần thì quá OK (Công suất tạm đặt sang 1 bên vấn đề ý tưởng thôi) Nhưng @tuan1975 đặt đầu bài là biến áp cơ mà hì hì tay này chơi thế mới khó

Hơ hơ, theo mình nguyên lý làm được. Cái động cơ không đồng bộ 1 pha dùng tụ chạy để tạo lệch pha 90 độ nhờ đó có từ trường quay đang hoạt động không theo nguyên lý đấu: (1 cuộn dây nối tiếp với 1 tụ chạy)//1 cuộn dây khác là gì.
Ai bảo không làm đc thì cho cái lý sự nguyên lý này không làm được cho mình giải ngố cái. Chỉ có điều là không tính toán nổi thì đúng.



Biến tần thì quá tội bác ạ. Em chỉ tạo cái áp 3 pha để test cho 1 cái thiết bị em đang làm nên công suất cũng ko cần quan trọng ạ chỉ cần đúng pha đúng áp và đơn giản nhất có thể thôi!



Bác quấn opt cho đèn nào, trở kháng bao nhiêu



Không làm được em ạ, khg nên theo hướng này, áp ba pha lệch 120o khg thể dùng các giải pháp như đã nêu. Để test và dừng sau đó, e mang đến cơ sở sản xuất nào đó có đăng ký, họ sẽ có áp 3 pha, làm xong rồi thôi.
Bộ biến tần cho motor công suất 1000W, họ đang đòi anh hơn 1 triệu, nhưng theo nghĩa biến tần để điều tốc motor 1 phase theo bước liên tục. ( Phục vụ máy tiện đa cấp ).



Nếu công việc em có kinh phí thư nghiệm, e có thể làm như sau: Dùng 01 motor 1 pha, lai Pulley sang 01 Motor 3 phase cũ ( để bảo đảm rotor 3P này có nhiễm từ tối thiếu ). Khi motor chủ động quay,nó kéo rotor motor 3 phase chạy và em có áp 3 phase chuẩn tại 3 cuộn của stator, lúc này tuy đấu sao hay đấu tam giác mà em có áp thay đổi GẦN như e mong muốn.
Máy giặt lông ngang nội địa em có thể lợi dụng motor này cho 3 pha ( Anh có, cần anh cho mượn )



Ráp một mạch invertor 3 pha --> chỉnh lưu 1 pha thành DC --> nghịch lưu thành điện 3 pha.



Không biết bác tính toán như thế nào nhưng nhìn vào sơ đồ quấn của bác thì trước mắt thấy tỷ lệ OPT bị sai. Giả sử với 1800v sơ đạt 2,5k thì ngõ ra thứ cấp với 50 vòng thì chỉ đạt chỉ có 2 ôm thôi. Như vậy OPT không đạt bác nhé.
Ngoài ra để đạt trở kháng sơ cấp 2,5k còn tùy thuộc vào chất lượng lõi thép. Với loại phổ thông trên thị trường Fe xám lá dày 0,35mm em quấn cho OPT 2,5K đạt 20H thì số vòng cũng trên dưới 2500 vòng.



Hihi. Ý của bác giống ý của em. Em định kiếm mấy cái xen xin phát của nga 110V rồi dùng cái động cơ có điều khiển tốc độ đặt đúng 50 vòng/ giây quay trục xen xin rồi lấy áp ra trên 3 cuộn xen xin ra là xong. Nhưng bất tiện nên tính hỏi các bác có cách nào cuốn để chuyển 1pha ra 3pha cho tiện!



Không đơn giản như bác nghĩ! động cơ dị bộ không thể thành máy phát đồng bộ được. Cấu tạo Rotor của máy phát đồng bộ tự kích nó khác Rotor động cơ. Từ dư trên máy phát đồng bộ tự kích chỉ đủ cấp cho kích từ của máy máy phát kích từ, rồi từ máy phát kích từ này mới cung cấp đủ dòng áp cho kích từ máy phát chính để từ hóa Rotor máy phát chính. Đây là quá trình phản hồi dương để nâng điện áp máy phát nên định mức tại một vòng quay nhất định.



Với tốc độ nhất đinh ( Tỷ lệ Pulley truyền từ motor 1 pha ) nó vẫn cho ra áp đó bác, tuy nhiên, áp đó tùy thuộc vào tư dư của rotor ( Motor khg đồng bộ như bác nói ) và chỉ để thử, khg khai thác thường xuyên được bác ạ. Còn với motor máy giặt cửa ngang của Nhật chắc chắn ra được 3 pha chuẩn. Tôi cũng đang ủ 2 con để sau này nghịch điện gió đây.
Thôi có thể lạc đề, có gì bác PM, tôi cũng đang có dự ớn nghịch



Vậy em phải nắm được sơ đồ của cuộn Xen xin kia, khó hơn là em kiếm máy giặt cửa ngang của Nhật.
Thôi có thể lạc đề, có gì PM or Zalo đi e ạ
À em hỏi bên kỹ thuật hộ anh sơ đồ chân và đặc tuyến con K716 nhé, còn này dùng trong tên lửa, rất nhiều vàng trong kết cấu, tiếng hẳn phải hay. Anh mất hết tệp sơ đồ này rồi.



Cũng vẫn là từ trường biến thiên, nhưng làm sao quấn cho nó



đèn 2a3 2k5 8ohm , em quan thử nhưng nó mới hết 1/2 cửa sổ , xấu quá em bỏ rồi.



Xưởng chế tác trang 1, cứ thế mà lao vào hố, tính toán chi cho mệt nhỉ.
https://vnav.vn/threads/xuong-che-tac.122/



Phải tính chứ bác, tính cho nó đủ cửa sổ, non dây thì yếu và xấu, dây to thì thiếu cửa... Nó dễ ăn như cục nguồn làm theo bác ... Ngon luôn



50v = 2ohm, // 4 lớp thì 200v = 50x4 = 8ohm.
Chiều nay em sẽ quấn 2520v : 2k5 = 1.008/1v sơ cấp, dây em mua dự trù nhiều lên ko lo )



Tính tỉ lệ opt có lần mình đọc trong topic vnav .tính thế này thì phải. Bác tim lại đọc thêm.
2k5=2500 R/8R =312.5>>>căn bậc 2 của 312= 17.6 (nếu lấy tròn số là 17 hay 18 đều ok ) gọi là tỉ lệ 17:1 . Nếu bác quấn 2520 vòng sơ cấp thì thứ cấp là 2520/17=148 vòng thứ cấp.
Mình nhớ mang máng vậy thôi .Bác đọc lại mấy topic trước hay các tiền bối ngang qua có gì nhầm lẫn xin chỉnh sửa giùm. Thanks chúc bác thành công
