Hi bác.

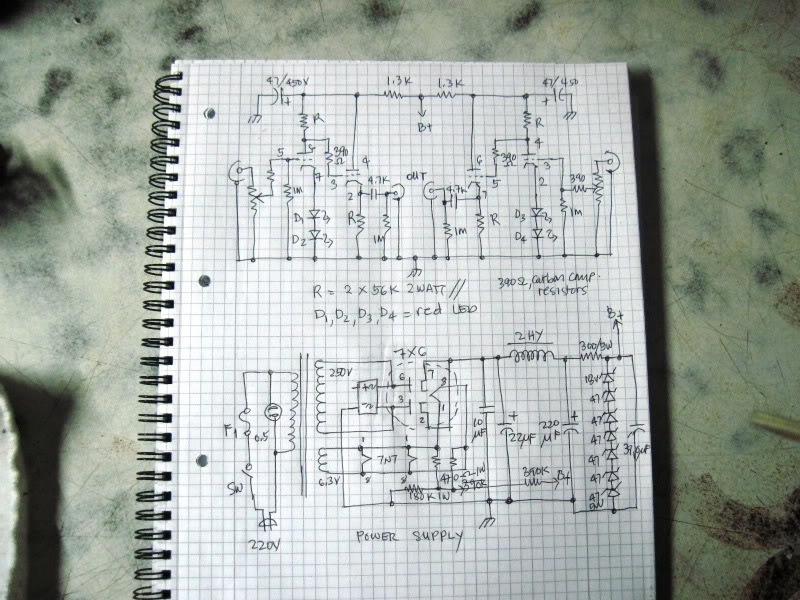

Bác cho em quả cau khô, không biết em nhai nổi không. Mạch này bác đưa em chắc là ok rồi, nhưng em vẫn đang thử việc nên có gì không biết em sẽ hỏi. Em thấy phần nguồn hơi rối, em không hiểu lắm. Tạm thời chưa thông nên hỏi bác một số cái mong bác chỉ giáo ah. Em có đánh số ở trên mạch.
Tks bác.
1/ Trở này là 340 ohm hay 390 ohm
2/ Đây là ký hiệu tụ sao lại 4.7K
3/ Diode này sử dụng loại nào
4/ Đèn nắn này là 7X6 hay sao, đốt tim 6.3volt phải không ah. Bóng 5Y3 lại đốt tim 5volt, chân cẳng lại khác bóng này, vậy cách bố trí như thế nào)
5/ Cuộn cao áp này là 250V hay là 500V có CT (Em không thấy CT)
6/ Trở này là 300k hay ohm
7/ Mờ quá không rõ
8/ Các tụ này bao nhiêu volt
9/ Không hiểu mấy con diode này
10 và 11/ Cái này cũng không hiểu luôn
Nguồn này vẫn chưa vẽ đốt tim cho 7N7 phải không ah



Em lanh chanh trả lời thắc mắc:
1-trở là 390 ohm
2-kí hiệu này tức là 4,7uf( tụ out pre)
3-diot này là đèn led màu đỏ ( kiểu thoát K thi thoảng gặp dùng led hiển thị)
4-đèn 7x6 đốt tim 6.3v/1.2a, nguồn tận dụng chung cuộn đốt tim 6.3v luôn
5- cao áp này là 250vac đơn, k có CT. Cầu diot kia để tạo mass ảo cho nắn đèn.
6- trở này là 300 ohm
7- giá trị 39 uf
8- giá trị điện áp tụ nên từ 350 vdc trở lên
9- đây là diot zenner mắc nối tiếp để lấy giá bị B+ luôn là 300vdc. Áp = tổng giá trị
10- là đốt tim bóng 7n7
11- là cầu diot sử dụng nửa cầu âm để tạo mass giả vì nguồn cao áp k có CT



Cảm ơn bác rất nhiều, em đúng là ở hiền gặp lành, luôn gặp được người tốt giúp đỡ.
Có vấn đề này nữa muốn bác giúp luôn. Em không sử dụng đèn nắn này mà thay vào đó là đèn 5Y3 bác giúp em giải quyết vấn đề này nhé.



Thì bác quấn 2 đường đốt tim. 1 cuộn cho 7n7 là 6v3. 1 cuộn 5v/2a cho đèn nắn 5y3
Bình thường kể cả cùng là 6v3 thì cũng nên tách cuộn đốt tim pre,pow riêng vs đốt tim đèn nắn



Chuyện quấn mấy cuộn đốt tim em không bàn tới, ý em là như này bác ah:
Đèn 7X6: 1 và 8: Heater. 2 và 7: Cathode. 3 và 6: Palte
Đèn 5Y3: 2 và 8: Filament (Heater). 4 và 6: Palte. Không có chân Cathode
Theo mạch dùng đèn 7X6 thì chân Cathode đi qua 2 tụ rồi tới choke, nhưng đèn 5Y3 không có chân Cathode vậy em phải đấu tụ và choke ở đâu ah...



Đèn nắn kg có katot riêng thì cao áp ra trên cuộn dây đốt tim. Nên cuốn cuộn này cách ly kỹ chút.



Cứ từ từ ngâm cứu thôi bác, em sẽ vẽ lại schematic cho bác dễ hiểu. Nhất là phần nguồn (Phần nguồn hiện nay không có CT, dùng bóng nắn khác và có phần treo áp đốt tin cho 7N7 nên bác nhìn sẽ thấy hơi rối)



À, bác hỏi cái này ạ.
5y3 và một số bóng khác như 5u4, gz34, 5z3 là dòng đốt tim trực tiếp :
5y3: Filament Vf 5 Volts / If 2 Ampere / Direct /
áp ra lấy ở chân đốt tim luôn ạ



Em cảm ơn các bác đã tận tình chỉ bảo, cũng thông được đôi điều. Ông bà có câu " Đi 1 ngày đàng học 1 sàng khôn " em mới có ngày mà được 1 sàng, các bác tới mấy chục năm thì không biết là bao nhiêu sàng
Em tiếp tục ngâm cứu...



Nguồn này áp thấp, dòng thấp em quấn fe 28 có đảm bảo công suất không bác ơi.



Fe 28 coi bộ dư rồi. Không cần cách lớp nếu quấn có CT. Dây cao áp nhỏ nên quấn rối cũng được cho nhanh.



Bác cho em hỏi chút. cuộn cao áp cho đèn nắn theo mạch là cuộn đơn 250V, bây giờ em tính quấn 500V có CT nhưng chỉ sử dụng dây CT và dây còn lại (tức là chỉ dùng 250V như mạch) vậy có được không ah.



nếu có CT thì dùng cả 250-0-250 tốt hơn tạo mass ảo bằng diot chứ bác.
Dùng đc 1 vế 0-250, nhưng phải để ý dòng có đủ cho mạch k ?
với mỗi phương pháp nắn, cần để ý Iac, Idc, Vac, Vdc theo công thức ntn...



Em cảm ơn bác. Thực ra thì cũng đưa ra trao đổi với bác, trước là hiểu biết thêm sau là em vẫn tuân thủ nguồn theo mạch vì em chưa nắn bằng mass ảo bao giờ, giờ gặp rồi thì phải thử bác ah.
Quá trình quấn nguồn ngoài V cố định thì em tăng I lên tý cho yên tâm.



các cụ xem hộ em cái mạch này có ổn ko ạ . Cái mạch này kết hợp với dac có đc ko ạ , e cám ơn nhiều ạ



Mạch này tự dưng tốn hai cái tụ.... Có định nghĩa trên vnav là:" tụ tốt nhất là không dùng tụ...''. Vậy nên xem lại điều đó bạn nhé



Tìm mãi chưa ra:
- Cặp chân cho 7N7 .
- Biến áp cho Pre - bác Thanh Truc 03 tặng (bác Macao quấn)

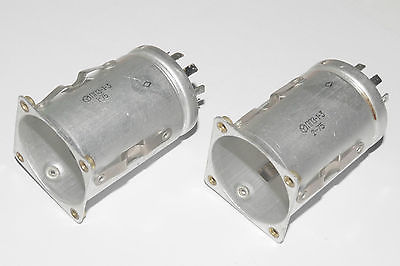

- Choke (bác Zeze tặng)
Nên em chưa gửi cho bác được. Mong bác cảm thông



Em có chân dạng ống. Kg có tai. Bác ngựa về diy lại chút là OK. Thích em gởi.



Vậy là các bác tặng em hẳn cái pre rồi.
Bác My FB: Cứ từ từ mới nhừ bác ah.
Bác hoangphung: đương nhiên là em thích rồi, em sẽ PM địa chỉ cho bác. Sản phẩm của mình là DIY mà.
Được các cây Đa, cây Đề ưu ái em thế này thật là cảm động quá. Cảm ơn bác My FB; bác hoangphung; cảm ơn tất cả...



Em chỉ tìm ra cục nguồn, không tìm ra cục choke . Em cũng chẳng có thời gian kiểm tra cục nguồn này ra sao, thôi em cứ gửi cho bác. À mà bác có thích tụ dầu không nhỉ? Em gửi luôn (thế cho em choke không tìm ra)
Em sẽ cố tìm cách đóng gói để chuyển cho bác kẻo bác nhìn thấy giá bán cặp 7N7 trên rao vặt bác lại lên máu mất thôi



Hic... Bác lại vẽ địa chỉ tận nơi thế này thì.... Bác và em sẽ có người tăng, giảm huyết áp đấy
Em thì cái gì mà không thích
Ngày mai rãnh rỗi em giải quyết cái chassic, linh kiện thì đang đi gom, schema thì cũng đang ngâm cứu nhưng chưa đi sâu thực tế thì em cũng chỉ biết nhìn zzaayj thôi...
Chúc bác 1 ngày tốt lành.



Ngày nghỉ cuối tuần, trong lúc chờ đợi điều kiện đủ em làm cái điều kiện cần. Phương châm của em là tăng xin giảm mua tích cực cầm nhầm vì điều kiện địa lý, vì kinh tế khó khăn nên cái gì diy được em sẽ làm, giảm chi phí cho đam mê không giới hạn

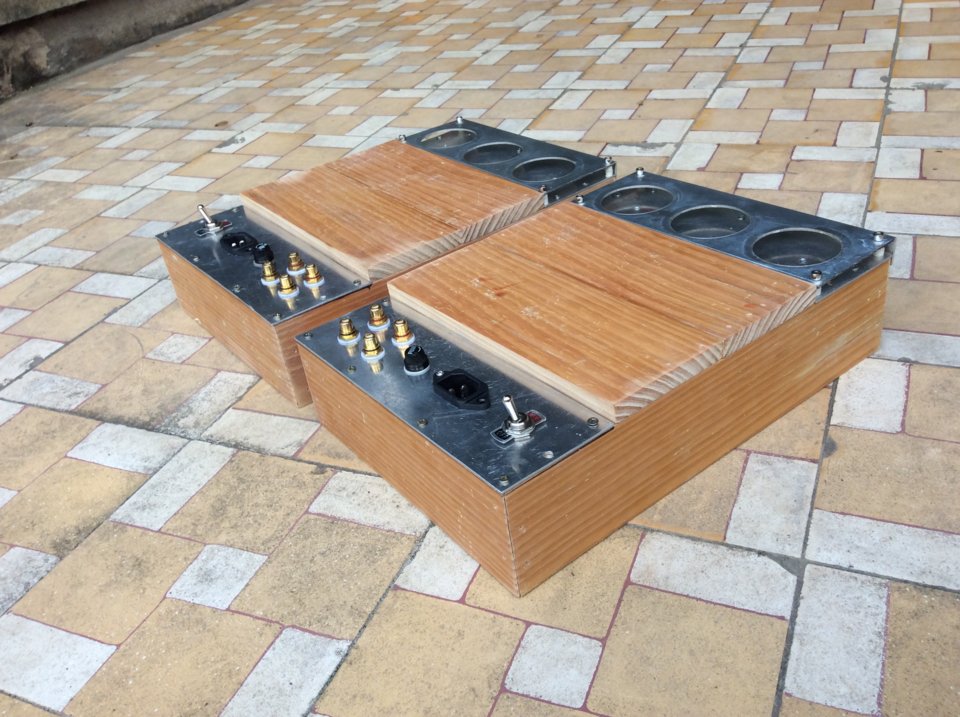

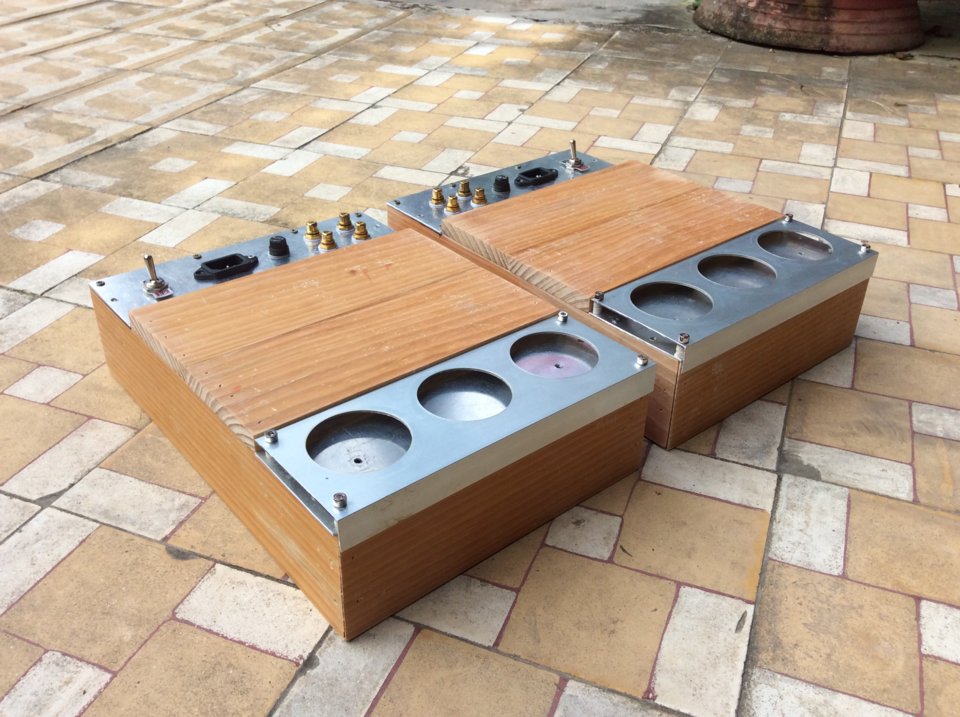

Xin giới thiệu ngày nghỉ cuối tuần, em làm luôn 1 cặp chassic song sanh sau này có điều kiện sẽ dùng dần, tạm gọi nó là "Mono block pre" cho hoành tráng. Chưa có đèn và đế nên không dám khoét lỗ Post lên cho có tinh thần.



Trời đất. Bác làm lẹ dữ. Dân gần rừng có khác.
Em miệt xuôi. Xin đủ thứ gỗ. Nhọc công PU. Rồi nhìn hổng giống ai. Cuối cùng ghé shop mua chasis cho lẹ. Ngoáy mấy lỗ chân là xong



Lần đầu e thấy pre làm monoblock [emoji4][emoji4][emoji4]



Điều kiện đủ đã “on the way”
Bác nhớ theo dõi nhé
