HiHi, Vẽ ra nhìn qua thấy vậy thôi @netnomas. Bản chất nó là mạch chỉnh lưu cầu (chỉnh lưu 4 diode), trong đó 2 diode bán dẫn và 2 diode tube (diode tube = đèn 2 cực). Nếu không thích nửa nạc nửa mỡ, khi ba không có CT có thể thay nốt 2 diode bán dẫn bằng đèn 2 cực và phải đốt tim riêng nếu dùng đèn 2 cực đốt tim trực tiếp.



Bác không dùng thường xuyên nhưng thấy đã gần đủ bộ hi-end rồi: phát tần, đo LCR, OSC...

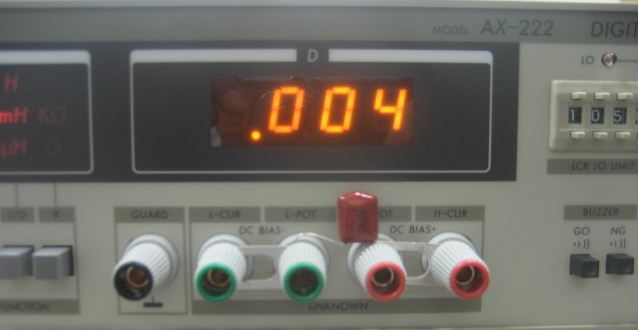

Bác thử xem lại chiếc AX 222 cặp dây đo đang dùng có vẻ chưa đúng: cần nối tắt như hình.





Tks for All.



Ui ui nhìn cái kẹp mo cá sấu phê quá .bác nào biết ở đâu bán chỉ em cái. Thanks



Diy đi bác. jack bắp chuối, dây tín hiệu, kẹp phơi đồ => có bộ dây phê

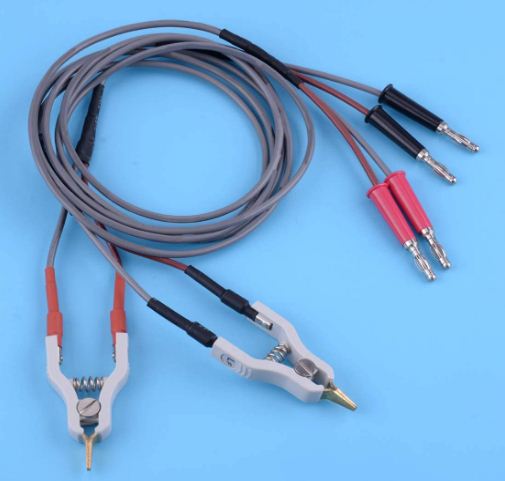

Bác có thể đặt mua kiểu như

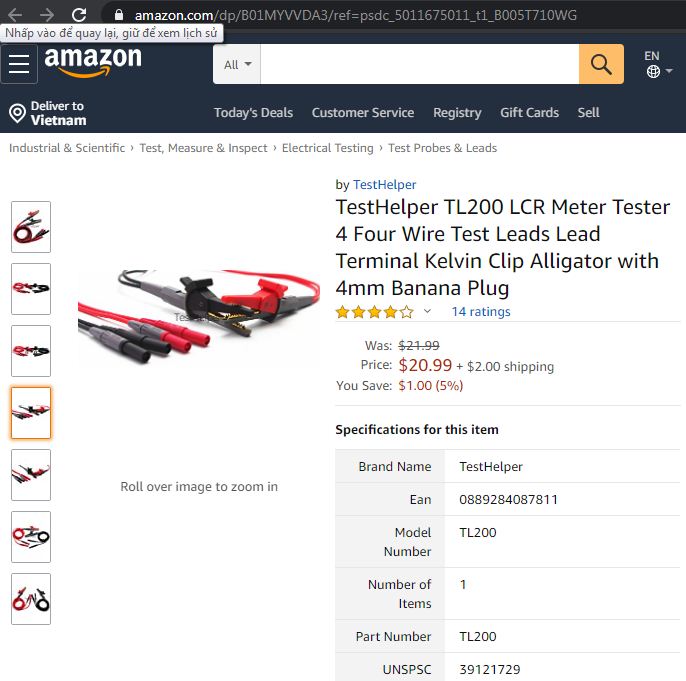

TestHelper TL200 LCR Meter Tester 4 Four Wire Test Leads Lead Terminal Kelvin Clip Alligator with 4mm Banana Plug

https://www.amazon.com/dp/B01MYVVDA3/ref=psdc_5011675011_t1_B005T710WG

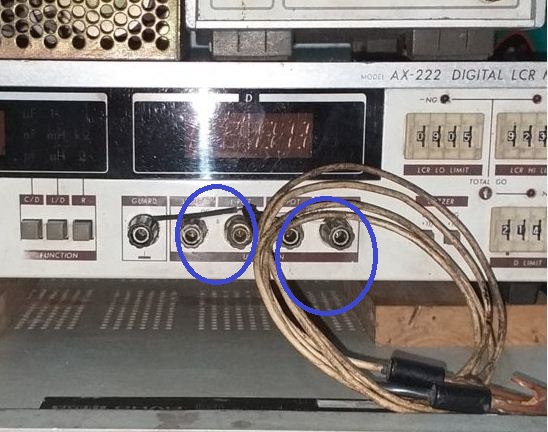

Xem hình cặp dây đo bác đang dùng với 222, hình như bác mới sử dụng 2 đầu đo trong 4 đầu đo cần dùng đủ; vậy nên sẽ có 2 đầu đo bị "treo lơ lửng" dẫn đến kết quả đo không đúng.

Tks for All.

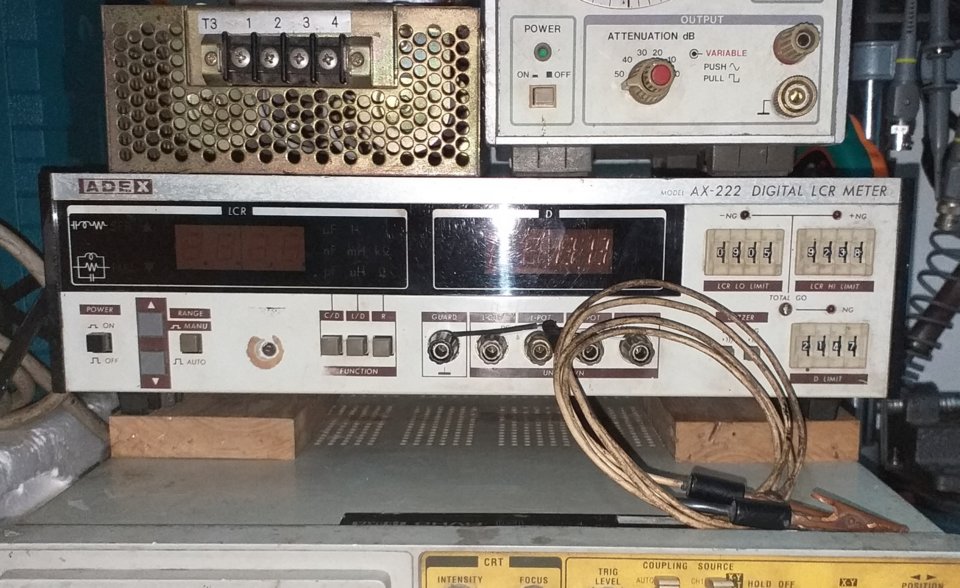

Dây em đang cuộn lại nên bị che đi chứ nối đủ 4 cọc rồi đó bác.



Vâng cảm ơn bác đã chỉ dẫn!

Em còn vài điều chưa tỏ, nhờ bác giúp tiếp ah.

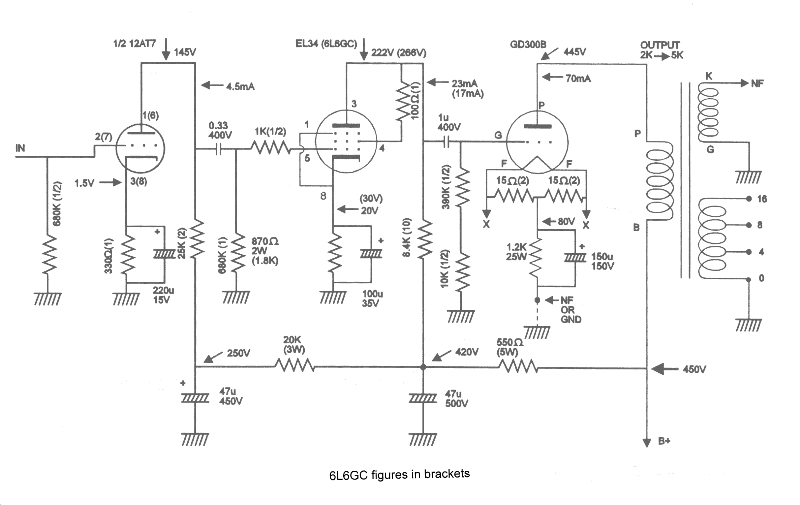

OPT trong sơ đồ mạch em thấy lạ quá, nếu thay bằng OPT Tamura F2003 có đc k bác? Và có cần điều chỉnh gì sơ đồ mạch k?

Tụ nối tầng giữa bóng driver vs bóng power là 1uF, trong khi theo sơ đồ mạch bác @nguahoangphonui gửi là 0.047uF, sao khác nhau nhiều vậy ah? Nếu thay bằng 0.47uF có phù hợp k bác?

Thanks for all.



Có bác nào đã thử so sánh giữa OPT quấn với Tamura chưa ạ? chất âm chênh lệch nhiều không có đáng để đầu tư không ạ! cảm ơn!



Con trở đó chính xác là 1176 OHM, 1W, có thể dùng 1200 1W ngoài chợ cho dễ kiếm.
Đỏ: Vân đề con PC-3004 cung cấp đc bao nhiêu mA. Nếu khả năng cung dòng >=185mA phần cao áp là ổn, cao hơn càng tốt. Ngoài ra Heater 6.3V, 3.5A là đẹp nhất
Cho anh địa chỉ, anh Shipp lại e vài món nhé



Dòng max là 250mA, Heater 6,3V-3,6A và 5V-3A anh ạ.



Không nghĩ lại thất nghiệp đến 14/4 nên không chuẩn bị lương thực phục vụ cho mấy ngày nghỉ.
Để lục kho xem còn sót cuộn dây đồng nào quấn cặp OPT cho mấy cục fe bám bụi.



Bạn chiA tiền là nó ra tỉ lệ thôi , chém tí...kk

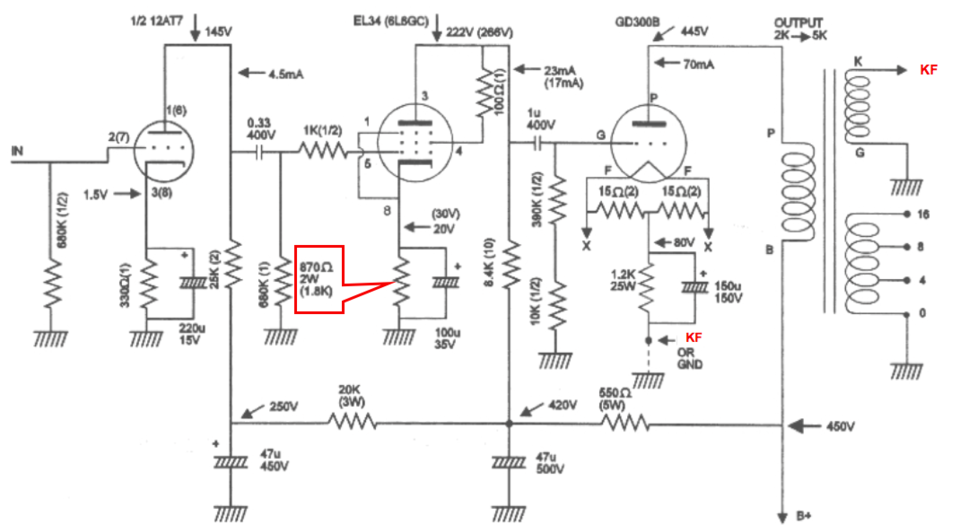

OPT trong sơ đồ bác post có thêm cuộn Cathode feedback nên bác thấy lạ đó thôi.
Các hãng sản xuất biến thế cho Amp đèn danh tiếng đều sản xuất ra dòng OPT có cuộn cathode feedback nhưng không nhiều vì thế nó không thông dụng.

Dưới đây là thông số của OPT F2003:

Bác nên giảm áp B+ xuống bằng với EL34 và giảm dòng 300B xuống tầm 65mA để giải dưới xuống thấp hơn 30Hz.
Giữa B+ và B++ nên có thêm 1 mắt lọc CLC là tối ưu nhất vì áp qua choke giảm rất ít

Bác dùng đường link sau để tính cho khoẻ:
https://www.v-cap.com/coupling-capacitor-calculator.php
Mạch Free nên nhiều khi nó cũng ........ "tào lao" lắm



Giờ mua dây loại nào chất lượng để quấn bác, ra chợ toàn Lioa



Dây đồng là tốt rồi bác. Máu thì ship dây bạc.
Em thấy dây đồng việt nam giờ cũng danh tiếng rồi.
Mua dây ngoại cũng kêu taiwan. Thailand. Chứ có biết hãng nó ra làm sao.



Đc lioa đã ngon, lớ ngớ vớ phải mấy dây cty tư nhân sx màu nhạt hơn có xíu, rất khó phân biệt. Nếu chỉ nói bằng mồm. Chưa có kinh nghiệm thì cứ đồng 220 độ mà chơi, giờ chợ họ cũng đóng cửa hết rồi, rất khó mua nhỏ lẻ



dây dầu khí với dây lioa chọn dây nào các bác? double c core tính toán như thế nào các bác? cảm ơn!



Bác chọn dây dầu khí 200~250 độ.
Bác quấn nguồn hay opt.
Em cũng đang vật lộn với "đắp mộ" c.core đây



Mời bác tham khảo bài viết cách đây trên 20 năm trong Web: TTVNOL:
"Lõi tôn dùng làm OPT có các loại như sau:
1- Tôn hoa Liên Xô, loại này thường dùng để gò xô xách nước, thùng ôzoa tưới cây, làm xuất âm dùng trong các máy phóng thanh alô gọi đồng bào nông dân đi ra đồng sản xuất vào những năm 60-70 cũng được. Đáp tần đạt yêu cầu alô: 200-4000 Hz.
2- Loại phổ thông hay dùng nhất, trong đại đa số các máy hi-fi, đài đóm là tôn silic, hay dùng nhất là loại M4, M6, M7 (theo chuẩn Mỹ). Với loại này âm thanh đã hay rồi, âm thanh đã thú vị. Đáp tần cỡ 50-15.000 Hz nếu là loại Hi-Fi thì được 30- 22.000Hz, giá dễ chịu 200-300$/ cặp cho 300B
3- Loại cao hơn nữa là tôn Oriental hoặc Hi-B (tên thương mại của một số hãng Nhật hay gọi như Tango, Tamura) là hợp kim giữa sắt, cobalt, nikel... loại này Châu Âu (Audio Note và các hãng khác) kêu là lõi Radiometal hay Nickel core, . Âm thanh rất thú vị. Đáp tần 10- 90.000 Hz, khá phẳng. Giá cao 600-800$/ cặp cho 300B
4- Loại Permalloy , là một dạng hợp kim đặc biệt giữa sắt, cobalt, nickel, Aluminium... cho âm thanh xúc động lòng người. Đáp tần không rộng hơn loại số 3 nhưng độ méo nhỏ hơn, tổn hao truyền đưa rất nhỏ. Do đó cho phép sử dụng lõi nhỏ hơn mà vẫn đạt hiệu suất cao như loại số 3. Giá rất cao. 900-1300$/cặp cho 300B
5- Loại Amorphous, là một dạng hợp kim vô định hình (tức là cấu trúc mạng tinh thể kim loại không có trật tự chi hết, về tính chất vật lý, gần giống với thuỷ tinh đông đặc). Âm thanh đưa người ta vào cõi Niết Bàn, hay khủng khiếp. Giá rất cao 1800$/ cặp cho 300B.

OPT hay phải có lá sắt mỏng, còn dễ rách hay không chẳng là cái quái gì. Thử lấy kìm mà bóp Amorphous xem nó lại chả vỡ vụn ra ấy a`?
Để tự làm, các bác nên tìm tôn của các OPT cũ đã cháy ra mà quấn lại. Tôn nguồn, tôn điện lực đừng làm làm chi cho mất công rồi lại mua về thất vọng.
Trong tất cả các công thức tính, người ta chỉ nêu lên cách tính thôi, không đả động gì đến chất liệu lõi là một sai lầm ghê gớm. Mỗi loại vật liệu từ có hệ số từ thẩm khác nhau, đường cong từ trễ khác nhau, hệ số truyền đưa theo tần số khác nhau... và do đó, âm sắc, hệ số tổn hao và đáp tần cũng rất khác nhau.
Trong OPT, có 4 thứ quan trọng đó là:
1- Chất lõi (chiếm 70% chất lượng)
2- Chất dây (chiếm 15%)
3- Cách quấn dây (chiếm 10%)
4- Chất tẩm phủ (chiếm 5%)"

Qua bài viết trên em "đoán mò" chẳng cục FE nào trong hình đáp ứng "cho âm thanh xúc động lòng người"
Em xin hỏi nhỏ FE EI38 bác "gom" được đủ trăm ký chưa ạ?



Cảm ơn bác chia sẻ bài viết cách đây 20 năm. Còn fe em kiếm được năm 2020, âm thanh trào nước mắt
Em nói vui vậy thôi chứ em kiếm được fe ngon chẳng khác nào mò kim đây bể. Nhà mình có gì dùng nấy, nhà hàng xóm có đồ ngon thì nhòm lén qua ô cửa
Bác giờ chắc rãnh, thấy có thời gian vi hành hạ giới. Bác không phiền em ib 1 số vấn đề tuyệt mật



quấn opt bác ạ! định thử quấn xem nghe như thế nào trước đây thuê quấn.

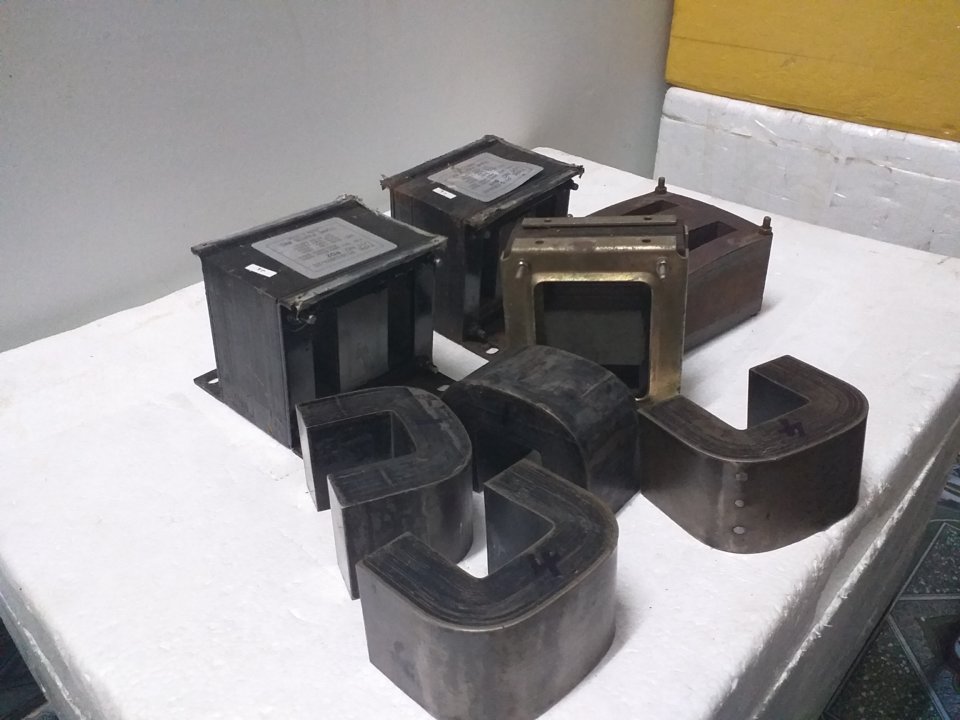

mấy lõi c core là loại nào trong các loại trên vậy bác? nhìn sao phân biệt được bác? cảm ơn!



Mình làm và tính thế này:
- 2 chữ O đặt sát nhau được hình OO = EI quay 90 độ, vuốt cong các đỉnh; chữ E có nét giữa lớn bằng 2 lần nét trên nét dưới và cũng có khe từ ngẫu nhiên do cấu tạo >
- Duble C core nếu làm từ vật liệu Fe Silic tính như EI Fe Silic (S trụ giưa của EI = S 2 C core, còn tính tương đương với Fe silic X% nhìn mà biết đc trắc chết liều > phải thử theo pp vnav cuốn 1000v đo H.
- Cùng diện tích trụ C core có lợi cửa sổ rộng hơn ei nên chọn được dây to hơn những của sổ lớn đi liền chu vi mạch từ lớn. khi C core có mạch từ lớn hơn 1,2 lần chu vi mạch từ EI cùng diện tích trụ theo mình chỉ tính toán làm Choke lúc đó lợi vì cuốn được nhiều dây hơn > cùng giá trị H cho Rdc nhỏ.
(Lưu ý: C Core có nhiều loại vật liệu tính như trên áp dụng với Ccore Vật liệu Fesilic. Có thể phân loại vật liệu làm C core bằng mắt : thường 1 lớp băng cuoo Ccore Vật liệu Fesilic dày 0.18 - 0.13, các vật liệu khác Fe amophaus, Fe Nanocrystan, Fe coban mỏng 0.025 - 0.013; 3 loại này cứng và giòn hơn Fe silic)



quấn 100 vòng rồi đo H suy ra số vòng cần quấn để đạt H mong muốn đúng không bác Ngoc. cảm ơn!



Bài này cũng đc @dztronic viết tại VNAV (topic nào mình không nhớ)
