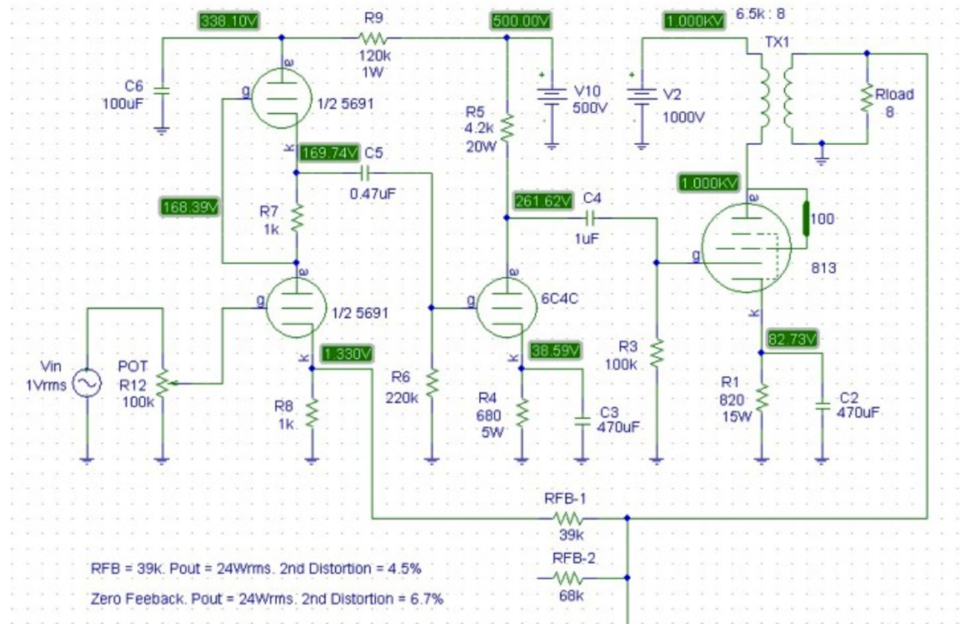

Cảm ơn bác @My FB post mạch tham khảo. Tuy nhiên theo như bác @hoangphung nếu sử dụng bóng 6C4C thì lại rắc rối cho phần nguồn đã quấn, bóng đốt trực tiếp việc xử lý đốt tim cho 6C4C lại sử dụng ổn áp mắt lọc bằng board lằng nhằng bố trí nội thất.
Hiện em có bóng 6L6 thay thế cho 6C4C thì khả quan không hay EL34 như bác @hoangphung đề xuất, hoặc bóng nào khác chẳng hạn. Bản thân vẫn muốn dùng bóng lái đã có, tìm mua bóng lại tốn thêm xèng.
Các bác cho ý kiến.



Bác tham khảo mạch tương tự đã dc thay đổi cùng kết quả âm thanh sau thay đôi so với mạch gốc tại đây:
https://vnav.vn/threads/tu-sau-den-nan-5u3c.98267/

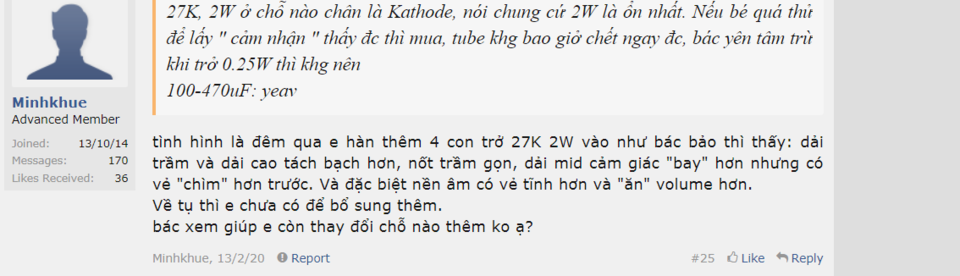

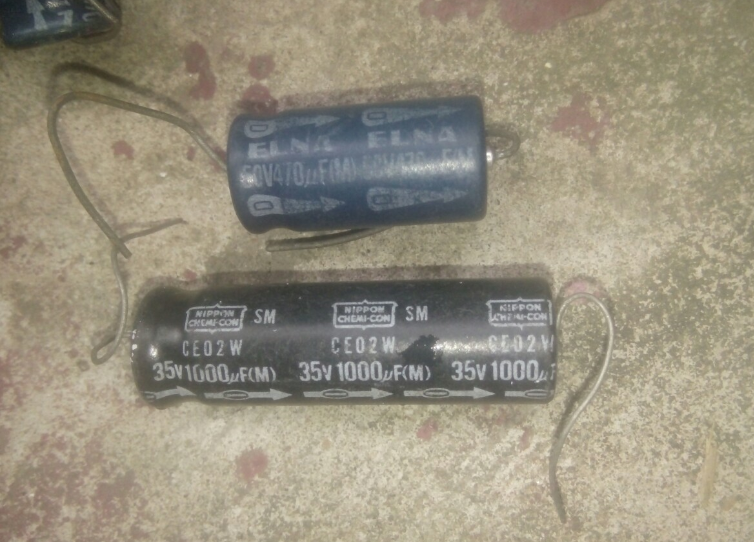

Thay vì 2A3, đèn CS là 300B, nhưng Pre, dri y hệt. Nếu là tôi, tôi sẽ nâng hết tụ thoát Ka lên 470 và 1000uF bằng loại tụ NOS NIS này:

Tôi đang có tụ này và mua khá cao tiền nhằm chứng minh rằng tại thoát Katho nó chả hơn gì tụ 1000uF của TQ , 10K/ cái ngoài chợ. Bác có thể liên hệ với tôi để thử và test luôn.



đấu kiểu gì được AC bác?



Thì 2 con đấu song song tráo đầu nhau thì phase nào cũng đi qua được thì nó vưỡn là AC thôi mỗi cái sẽ ồn hơn điện trở vì chuyển mạch khi đạt ngưỡng diode dẫn .



Em cảm ơn bác!!! Kiến thức em hạn hẹp nên hiểu sơ được 1 phần ạ, em làm theo mạch và đo B+ xem điện áp thế nào rồi từ từ chỉnh sửa lại.



Hiểu tâm trạng của bác khi bắt đầu, công việc sắp tới của bác là thực hành, khg phải ngại gì về kiến thức cả.
Bác lên phần nguồn, nếu đo ngay khg tải, có kết luận e chưa thực đầy đủ. Bác hàn ráp 2 kênh và cấp B+, có tải khi đó điều chỉnh nguồn sẽ sát thực tế.
Nếu bác tuân thủ y mạch, nguồn có dao động lên 10-15 VDC, mạch vẫn làm việc.



Nếu nguồn bác đang 360-0-360 VAC, bác cần thêm măt lọc CRC nữa để về với áp đã cho trên sơ đồ, tôi quên chi tiết này vì bác nói có các linh kiện gần như mạch cho rồi



Em thật hoang mang khi đọc trao đổi trên của bác. Em không phân tích cụ thể nữa mà chỉ mark lại để bác dành thời gian tìm hiểu thêm. Em chỉ có thể nói là rất tệ ạ!



Đây ví dụ em 4007 ạ .

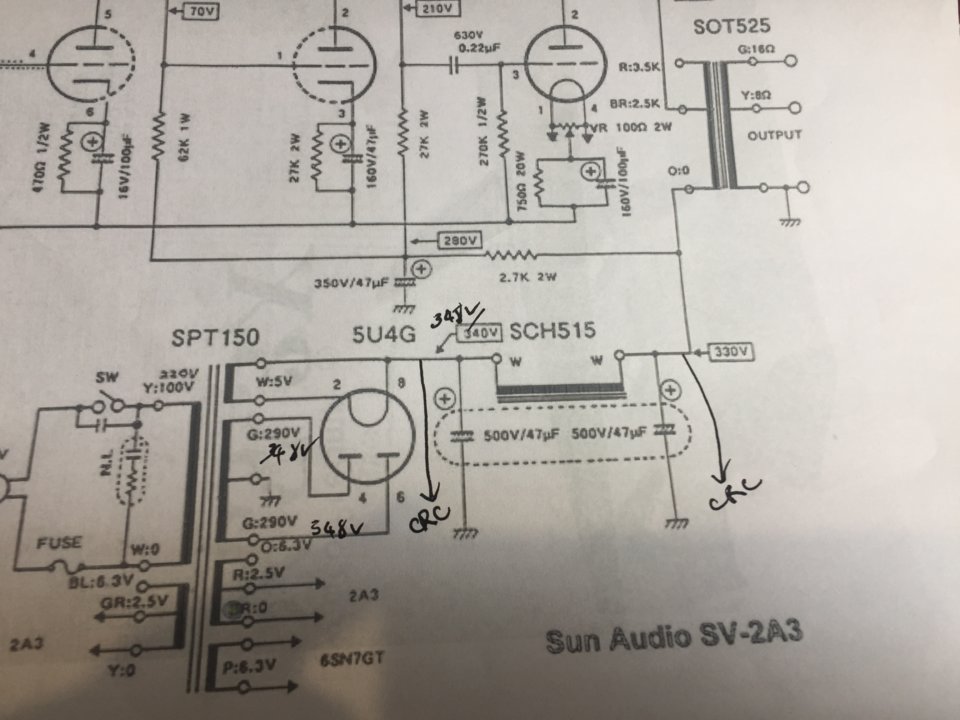

Em đo thực tế được 348V, theo sơ đồ của mạch: Cấp 290V qua đèn nắn tăng lên 340V tiếp qua tụ lọc 500V/47uF qua choke qua tiếp một tụ 500V/47uF
=> B+ 330V, từ đây ta cấp cho OPT của hai kênh đến đèn là 320V

Thực tế nguồn em đo được 348V,
- theo sơ đồ khi cấp nguồn 290V qua đèn nắn sẽ cho ra 340V? Như vậy khi qua nắn áp sẽ tăng lên...?
- sau đó qua tụ lọc -> choke -> tụ lọc sẽ cho ta 330V, 330V này sẽ cấp cho B+ của hai kênh.Qua OPT sẽ giảm còn 320V.
Như vậy em đặt mắt lọc CRC ở đâu trên sơ đồ để hạ áp?

#Hoặc em lắp théo sơ đồ qua OPT có (5K, 3,5K, 2,5K)
Xem điện áp được bao nhiêu sau đó tinh chỉnh lại.



Tìm hiểu xong muốn giải thích cũng không muộn mà, do vậy không nên vội vàng bác ạ!
Em khẳng định luôn bác không hiểu một tí gì về đường đặc tuyến trên. Bác khác em nói rõ, riêng bác do biết tính toán thiết kế mạch nên bác phải tìm hiểu kỹ những điều đơn giản nhất.



Nếu đúng bác đang nói đo đc 348-0-348 VAC tại cuộn xoay chiều trc khi vào Val, phần mạch CRC nên làm 2 phân nhánh như sau, R sẽ bớt nóng.
Giá trị cụ thể Rx sẽ tính đc qua giá trị Io của 2A3.



Em hiểu đoạn này ạ, nhưng em chưa dám cấm nguồn.......)E kiểm tra lại sau đó sẽ thêm R cho cho mỗi kênh để phù hợp, e cảm ơn bác nhiều!!!

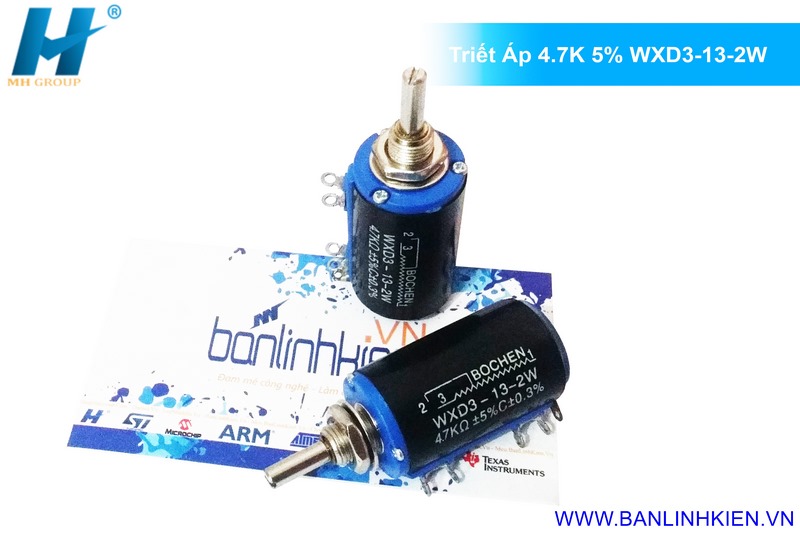

Các bác đi ngang qua em hỏi chút. Fix bias nên dùng loại biến trở nào tốt, thấy có loại này không biết dùng được không 4k7/2w.



Loại này to và cồng kềnh. Vì là chỉnh volt cho bias. Kg có dòng nên cũng kg cần to đâu. Loại nhỏ như trên bo rod được rồi. Kiếm biến trở từ. 20k đến 50k.



Em dạo 1 vòng topic thấy các cụ bóng bàn loại biến trở nhỏ như trên bo rod ẹ lắm bác, nên dùng loại biến trở than gì đó.
Em lỡ hàn rồi, giờ thế loại nhỏ thì trông bo không cân xứng. Táy máy tiêu đời 1 con.



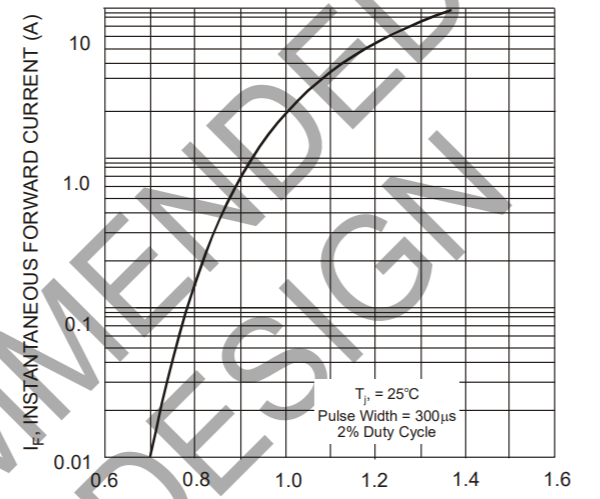

Ui trời cái đường đặc tuyến quan hệ dòng áp (phân cực thuận ) mà như uranium ấy nhỉ..( dĩ nhiên nó trong thời gian ngắn ) Nhưng kể cả dòng liên tục nó vẫn rơi áp như vậy chỉ ko ai dùng ở trạng thái quá dòng thiết kế continuous thoai .. kể cả các loại fast hoặc soft recover .. .. Có điều linh kiện bán dẫn thường bị trôi nhiệt ( Mình ko nói vài loại đặc biệt như Vfet )nên dùng nó để rơi áp để đốt tim dòng cao chả hay ho gì trừ trường hợp bất đắc dĩ .
Còn về Bác lấy ví dụ 1 số diode thì dĩ nhiên khi dòng qua nó chưa vượt dòng max theo datasheet thì không gắn heatsink nó cũng chưa sao ( theo lý thuyết và đúng linh kiện "xịn " ) nhưng với nhiệt độ môi trường xung quanh cộng với nhiệt độ tản trên nó không vượt qua nhiệt độ chịu đựng .. Mà đa số anh em DIY thường khi sờ vào mà trên 65oC thì thường hơi bất an . nên mình mới kêu gắn tản nhiệt lớn vậy vì thực tế chưa biết nhiệt độ môi trường xung quanh chỗ đặt lk cần tản nhiệt đó .



Tube hay solid đều tỏa nhiệt bác ạ, tản nhiệt với Solid có tính quyết định trong mốt số trg hợp. Theo mạch câu chuyện, theo thiển ý của tôi, bác nên trao đổi với bác Mou bằng các thông tin liên quan và chỉ liên quan đến tỏa nhiệt với dòng 2.5 A, câu chuyện không đơn giản bằng dấu nhân để ra 3W... hay gì đó, cụ thể:



và đây nữa:



Như thế nói tập trung hơn. Cá nhân tôi thấy bác đưa thông tin về đặc tuyến trên khg rõ ý nghĩa cho việc tính toán tỏa nhiệt, nó phải là gi đó liên quan tốc độ tăng trg nhiệt của vật liệu làm tỏa nhiệt cho nhóm diode sụt áp, nhiệt độ an toàn cho diode ...
Hai bác sớm tìm ra tiếng nói chung nhé.



.....................



Tất nhiên diode cũng được. Trong trường hợp này, Tớ hỏi @Mountaineer ti:
1) cho diode thì hơn gì cho con trở công suất.
2) một con ba tự ngẫu hoancau 100w (làm ba cách ly dược 50w) giá cỡ 100k cuộn thêm cỡ 20 vòng dây 1,5 có đơn giản hơn không?

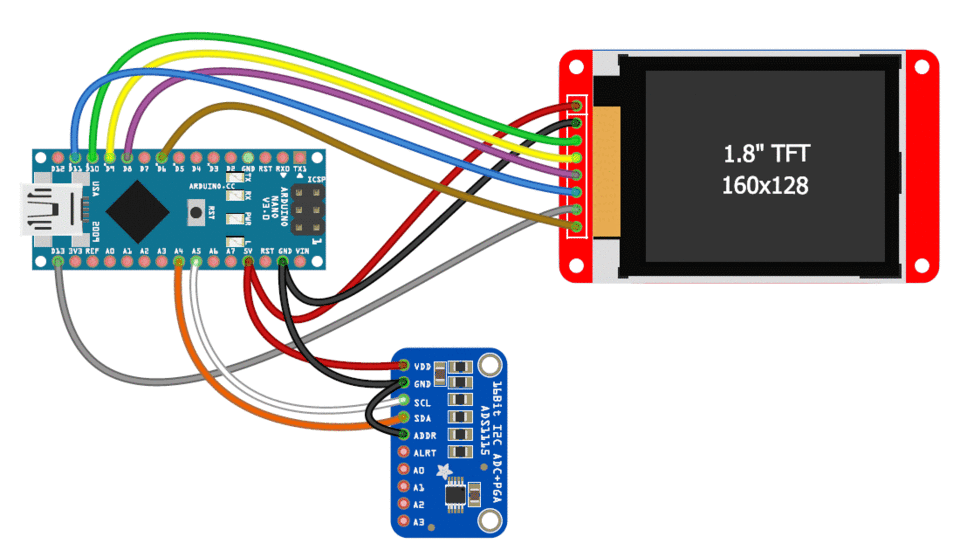

Bác nào có code của mạch Arduino này không cho em xin? đọc được I của tầng driver và Công suất hình dưới chỉ làm tham khảo thôi ạ.



cái này nếu bác biết lập trình thì tự viết code cho nó dễ thôi mà. Mắc nối tiếp con trở 1 Ohm vào cathode đo điện áp trên nó rồi tính ra dòng rồi hiển thị lên màn hình.



Tính Ik thì dễ:
V = IR
V = điện áp trên dây dẫn tính bằng Volt (v).
I = dòng điện đi qua điện trở trong (mA).
R = hằng số điện trở của tỷ lệ theo Ohm (Ω).
Bác cho hỏi cách tính dòng thứ 4 và 8: Pd(W)?

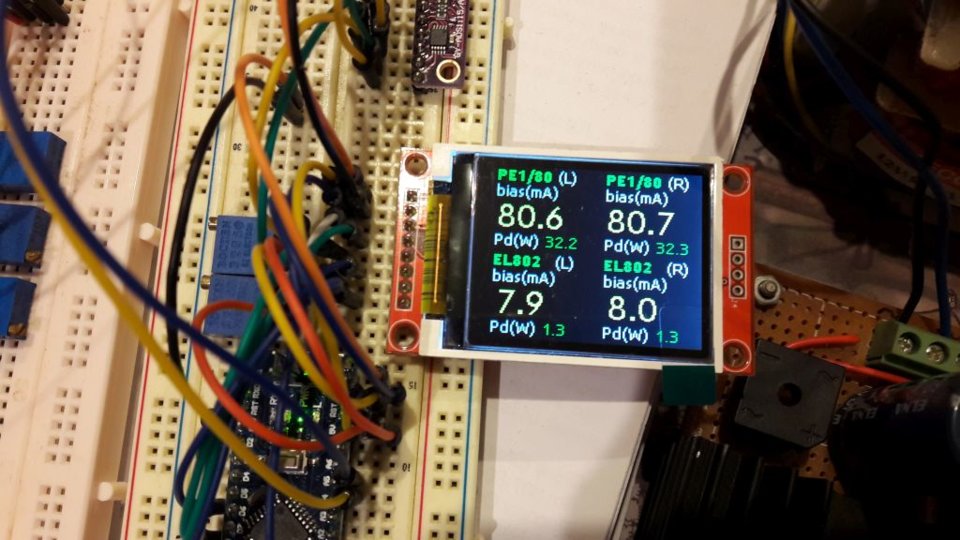

Dòng anot Ia = 81 mA, điện áp Ua = 400 V, công suất tiêu tán
(Plate Disipation) trên đèn Pd = Ia.Ua = 32.3 W.

Tks for All.



trên mạch Arduino có các đầu vào Analog nên không cần đến mạch ADC như trên.
