Lúc trước tôi có ý tưởng dùng mạch tương tự trên để làm mạch lai Auto Bias tức lấy tín hiệu dòng catode để điều chỉnh điện áp cho mạch Fix Bias.



Chỉ là thêm một giải pháp, nếu dùng trở hoặc diode thì dùng được nguồn từ BA chính. Còn muốn dùng AC hay DC thì tùy theo sở thích. Đơn giản hay tiện lợi thì phụ thuộc điều kiện thực hiện của từng người. Với em cái gì có sẵn hay dễ kiếm là đơn giản.
Quan điểm cá nhân em là không thích cuộn đốt tim riêng cho amp 2A3 này. Phải bố trí bác Hoancau ngồi vào đâu đó trong chiếc amp nhỏ gọn, em cảm thấy amp có gì đó không hoàn hảo so với ae cùng trang lứa.



Trong lúc chờ đợi em post cái mạch, tạm thời dùng bóng lái 6L6.
Các bác phân tích cái được và không được giúp em...



Chạy thêm mạch ADC để tăng tốc độ lấy mẫu và độ chính xác cao hơn bác ạ.



Mình thấy dùng trở độ tin cậy cao hơn(thuận lợi cho quản lý khai thác) + không bị đóng mở của Diode.

Mình có con DAC tầng analog dùng đèn.
- Ban đầu nhà sản xuất lắp 1 cái Main nguồn bán dẫn cho cao áp (360 v), đốt tim (12,6v);
- Một ngày đẹp trời mình đã làm lại toàn bộ phần nguồn cho phần analog : nắn đèn lọc clc, đốt tim nắn diode lọc clc theo tai mình nghe thì khác đó.
> Nếu chơi tube theo mình không có linh kiện bán dẫn là tốt nhất.



Diod chỉnh lưu theo em là độ tin cậy khá cao. Trong thực tế em theo dõi, nguồn cung cấp các thiết bị máy móc dù hoạt động nhiều năm trong điều kiện vô cùng khắc nghiệt cũng chưa phải thay bao giờ ( trừ nguồn bị chạm chập). Còn gần gũi hơn là nguồn cho các amp cổ, em chỉ thấy mỗi tụ bị khô.
Còn nguồn cao áp nên dùng bán dẫn hay đèn để nắn em thấy có cả một topic bàn luận sôi nổi rồi. Mà em thấy bác cũng dùng nắn diode đốt tim đèn đấy chứ.



Đã fix bias thì bỏ con trở và tụ dưới chân 813 đi bác.



Ở trường hợp cụ thể này, chưa nói chế độ DC hợp lý hay chưa hợp lý thì về nguyên lý tụ đó có vai trò bỏ hồi tiếp âm.
Chi tiết hơn, hiệu điện thế Ukg và cũng là áp bias thực sự cho đèn sẽ là -160VDC đển -175 VDC thay vì -120 như mong muốn tại Uak=1000VDC.
Do đó, con Rk kia chỉ nên là 10 OMH thay vì 820 nếu ý đồ fixbias -120.



Amply cổ hay hỏng diode nắn do công nghệ solid áp cao chưa tốt và khô tụ như bác đề cập và tụ nối tầng rất kém về chất lượng, lắp thừa khg cần thiết, ví dụ Pioneer EX42, EX420, SANSUIS 500, 1000, SONY ERA24...
Còn mạch đang chạy diode chuyển sang nắn Valve khg chạy đc ngay theo nghĩa tiếng đc tốt ít ra như cũ, do sai DC nhất là các máy cao cấp dùng mạch ghép trực tiếp. Ngược lại, đang chạy Val, nắn diode thay thế càng cần được điều chỉnh trc khi khai thác bình thường, bệnh thường gặp là 1 hoặc 2 con tụ lọc xa nhất hay quá áp. Nắn Val nguyên bản thay Val khg chọn lọc thường đánh lửa rất mạnh và chúng ít cầu chì nhánh để bảo vệ. Tôi đc biết có cụ đang đắp chiếu 1 con PP EL84 Mỹ cổ hiệu Scotch tiếng trc rất khá, nay cải biến nguồn thế nào đó nay ù nhiều, đánh lửa... Bác có máy trên tiếc vẫn giũ nó thay vì đưa đi đại tu.



Trc đây, có bác nick ...JBL nói rằng làm cho 1 khách ngạc nhiên do bác khách này đang ái mộ nắn Valve, ngày nọ bác ... JBL " bí mật " thay diode vào và vẫn để áp nung Val, nói rằng bác khách kia khen nức nở vì đc thay đèn tên tuổi.
Để còn có cơ thu nhờ bộ LP E.Pressley của ...JBL, một tuần sau tôi mới tham gia theo nghĩa " bác xem lại " khg phải kiểu " bới ", bác đó im lặng trên 4R và tôi nhận đc bản tin nhắn trên phone, đại ý " nếu gặp nhau, khg bàn về chủ đề gì liên quan đến sự kiện đó nữa nhé... ".



Khi làm mình phải làm lại cả ba nguồn, vẫn phải nắm diode cho tim đèn vì bất khả kháng những cố gắng loai bỏ tối đa linh kiện bán dẫn nên lọc clc.



Các bác cho e hỏi sự tương quan giữa áp B+ và trở thoát cathode.E đang lắp EL84 se.B+=297Vdc.Rcathode=285R.E thay R= 470 thì B+ =329V.Vậy ta có nên dùng trở thoát để điều chỉnh B+ không?



Trở tụ dưới 813 đang dùng auto bias. Lỡ post rồi nên để vậy các bác soi luôn. Thầy dạy rồi vẫn nhớ chứ



Em vẫn muốn fix -120v nên trở Rk từ 1 đến 10 ohm là hợp lý. Thêm vấn đề khác nữa nên các bác tiếp tục nội soi. Mấy con trở ngoài công suất lớn em tương luôn 2w cho tiện.



Đến phần cao áp của em có vấn đề đo thử các kiểu nhưng không ra B+

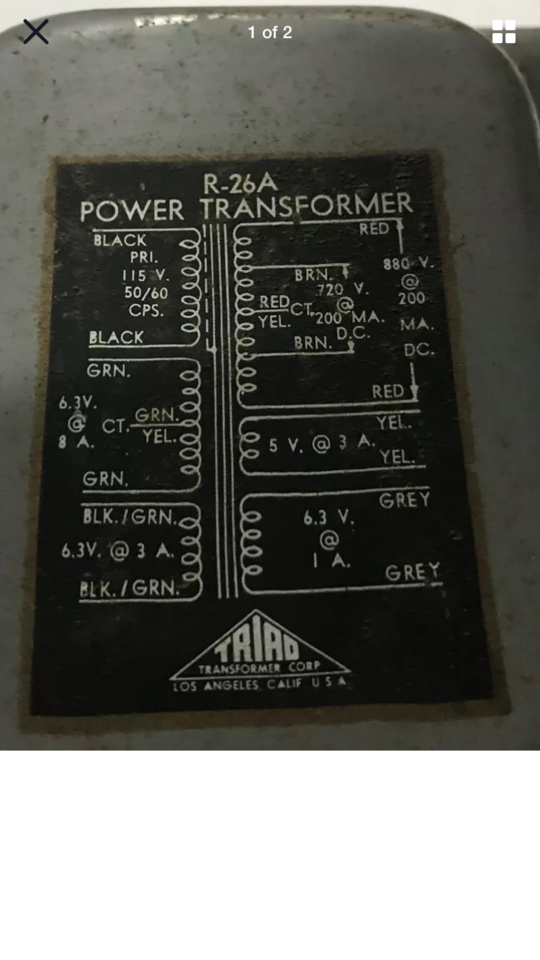

720V-0-720V

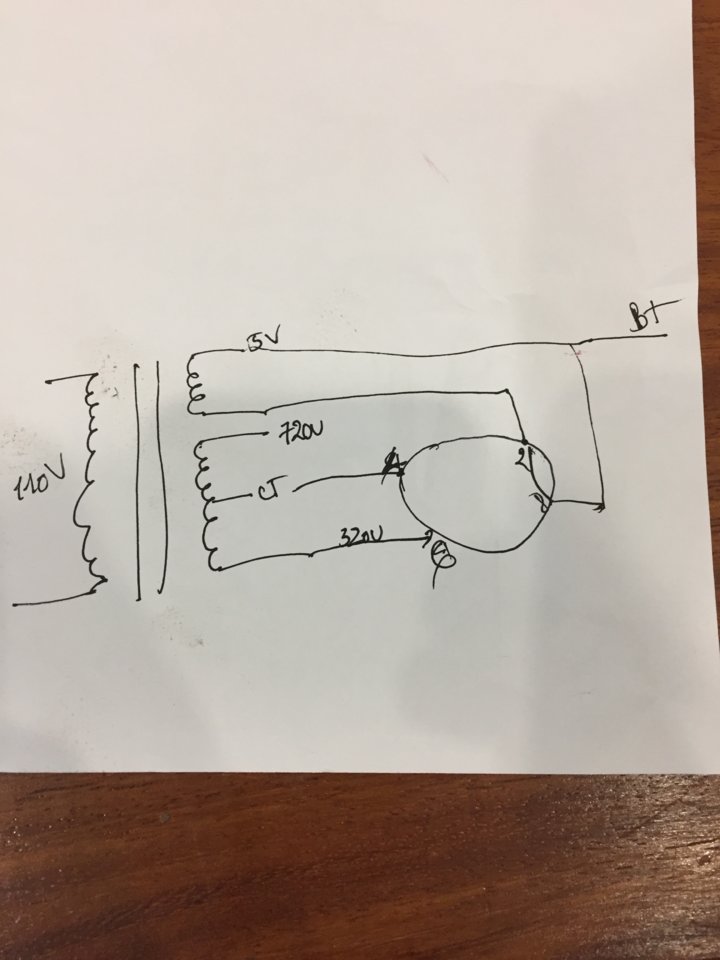

Em lấy CT ra được khoảng 340V cấp cho đèn 5U4G sáng bình thường nhưng đo chân số 8 mà B+ không có



Bác có thể vẽ cái hình đấu dây ra đèn kg.
Vì khi bác vẽ, bác có thể xem lại mình câu dây đúng chưa.



Em làm đúng theo mạch ạ, bác xem giúp em chỗ này có phải nối mass không?



Nguồn cao áp của bác là 440v-360v-0-360v-440v cơ mà. Cấp 5v là đèn 5u4g sáng thôi. Bác xem cách đấu, vẽ lên đây xem luôn.

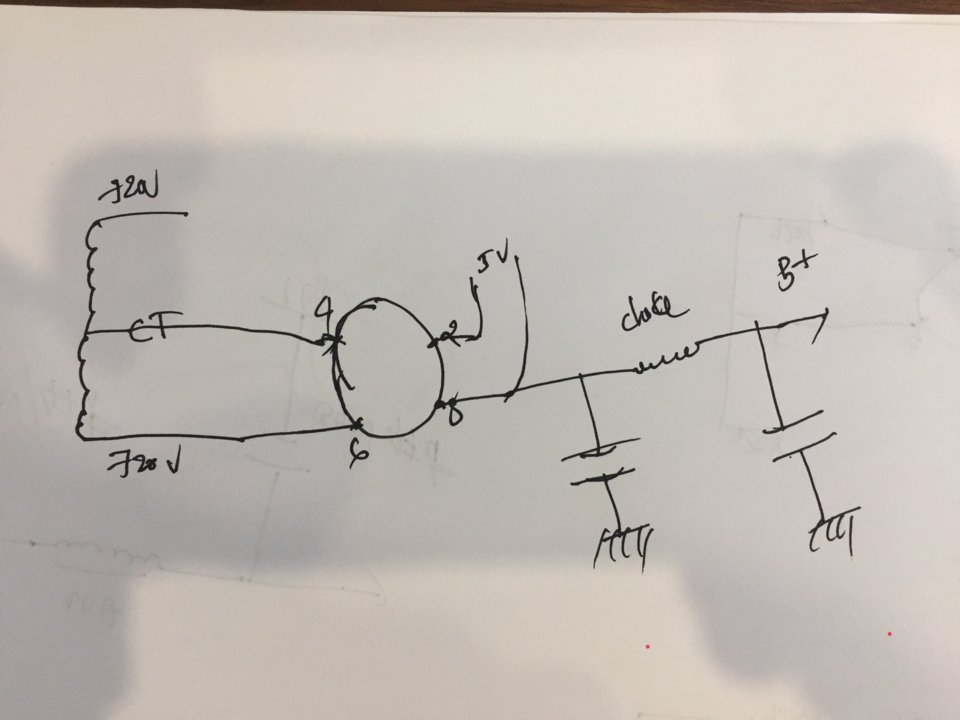

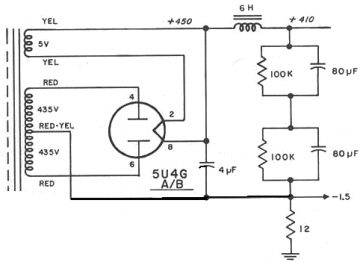

Bác đấu sai dây rồi còn đâu. CT xuống mass. 2 đầu còn lại vào chân 4 và 6. 5v vào chân 2 và 8, từ chân 8 nối đầu + của tụ nguồn, đầu - tụ nguồn xuống mass.



Em làm nhưng không nối mass chỗ CT,
Em đo từ CT xuống mass thì nó có điện AC như thế khi nối xuống có sao không bác!!



Bác chưa neo nó xuống mass thì đo nó có điện đúng rồi. Sơ đồ của bác vẫn còn sai!



Nguồn em đo chính xác là 720V-0-720V
Giờ lấy CT được 360V,
Giờ em nối CT đó xuống mass làm sao ạ, vì nó CT đó gắn vào chân 4 của đèn để ra 360V

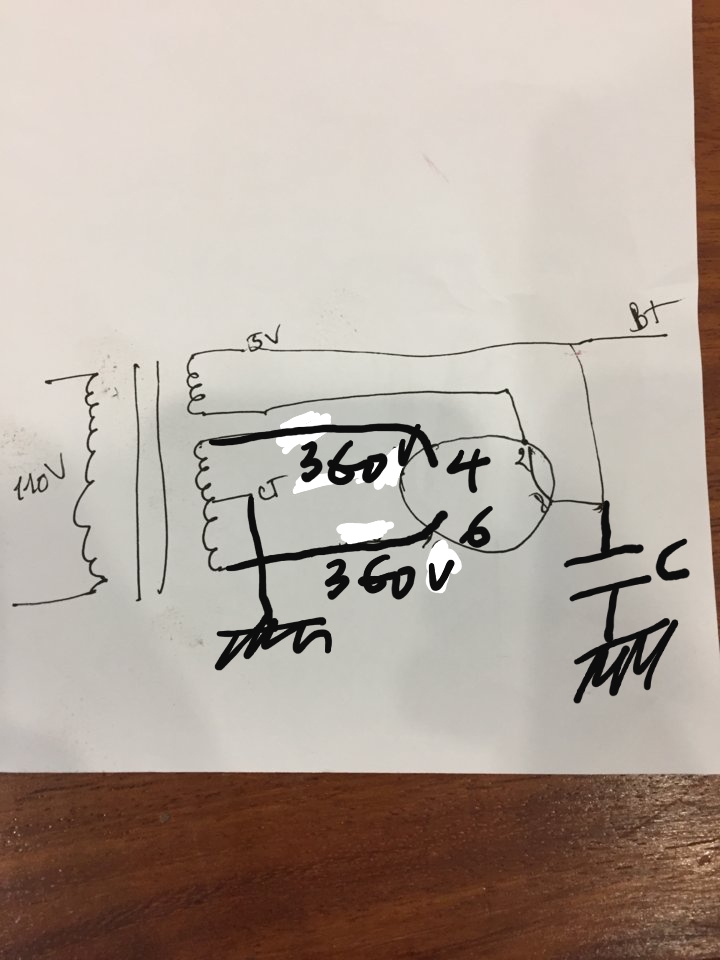

cái hình này của bác. Bác bỏ CT ra khỏi chân 4.

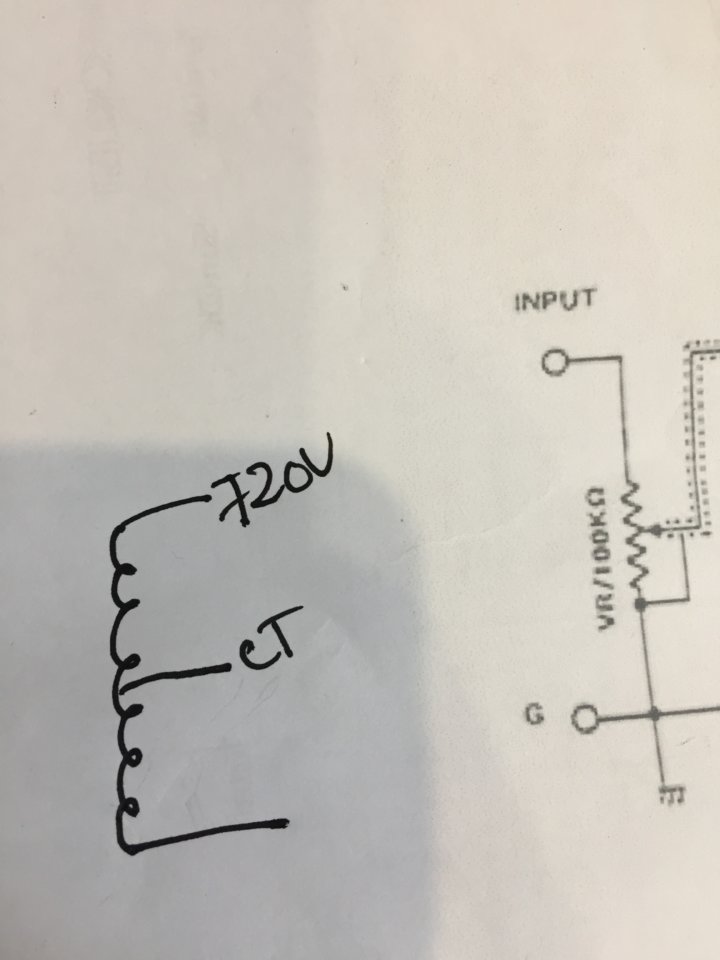

Nối đầu 720V mà bác định nghĩa vào chân 4.
Chân CT lúc này nối đất.

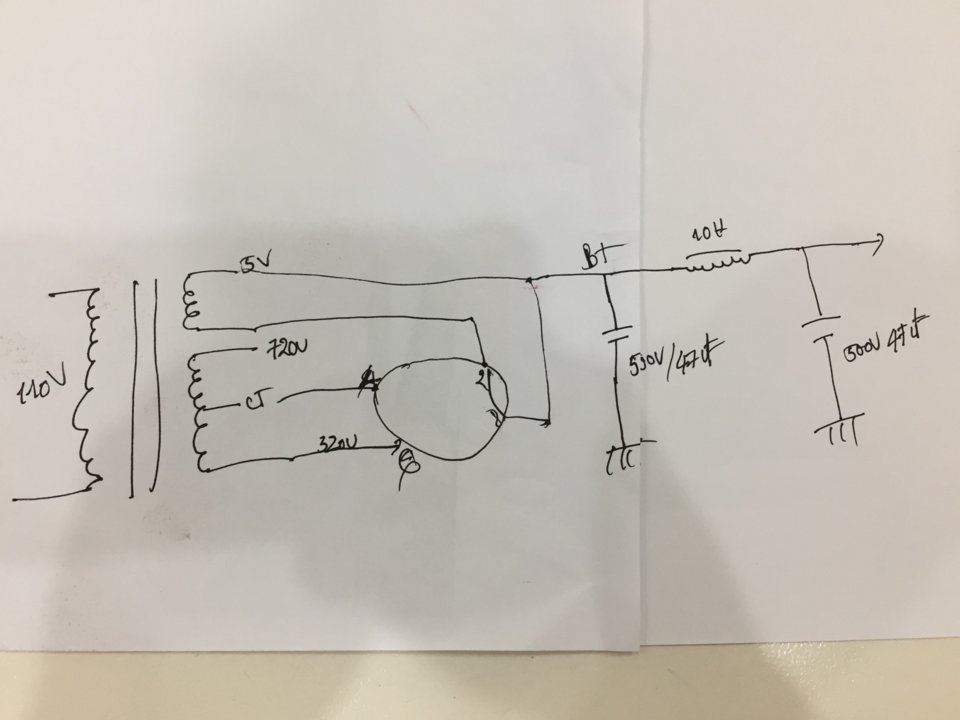

Thêm tụ lọc nguồn cuộn chặn nữa.
vậy là xong



Bác có thể vẽ giúp em không, nghe bác nói em chưa hình dung ra nó đi thế nào ạ



Ý bác ấy là đầu 720v nối vào chân 4, điểm ct nối xuống mass
