Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Nguồn là 720V-0-720V
Đấu như thế là em cấp nguồn 720V, bác cho e bản vẽ ạ



Mời bác............



Đúng rồi bác bóng nắn hình dung nó như bán dẫn, nắn một nửa chu kỳ bằngthôi.



Nếu nguồn của bác đúng 720v-CT-720v mà đấu 2 đầu 720 vào chân 4,6 CT xuống mass thì việc này không đơn giản nữa. Lúc này B+ có thể lên 750v đến 800v và đèn 2a3 sẽ chết ngay. Lúc này cần phải hạ áp, mà xuống 50% thì không khả thi chút nào. Nó sẽ rắc rối hơn khi bố trí các tụ lọc. Nắn 1/2 chu kỳ, tăng trở Rk hay dùng choke input hạ áp.



Em cảm ơn bác @My FB, cấp 720V áp cao quá nắn hạ sẽ khó, em đang tập làm nên hơi khó vụ này.
Bác @nguahoangphonui em phải làm cục nguồn khác rồi, dự án này feeeeeel quá!!!



Ý quên, không được, sau khi nắn nó vẫn là 1000VDC. Bác quấn nguồn khác để nguồn đó ráp chạy đèn khác.



Dạ, em để làm con khác ạ, cục này lúc đầu không phải lắp đèn này nên hơi khó nắn chỉnh!!!



Còn một giải pháp là bác dùng một đầu 720VAC và CT rồi thêm 2 Diod làm mass giả là được.



Bác @duyth: cuộn cao áp bác đo điện từng đầu dây màu Nâu ( BRN) với CT xem được bao nhiêu vôn xoay chiều.
Bác cần lưu ý chỗ CT cuộn cao áp : Hai cuộn đã nối với nhau thành CT chưa? tức là dây Đỏ ( RED) và dây Vàng ( YEL) đấu chập với nhau. Hay chỉ đưa ra ngoài cho người sử dụng tùy ý đấu.
Đồng thời bác cũng xem giúp CT cuộn 6,3 V/8A : Dây Xanh ( GRN) và dây Vàng ( YEL) như trên.
Các bác khác đã hướng dẫn rất kỹ rồi mà bác chưa kiểm tra và đấu được chỗ này thì vào mạch đèn em sợ bác nhầm nhiều.



Cảm ơn các bác! Vấn đề đã được giải quyết sau khi cháy hơn 10 cái cầu chì, tức qua làm hộp 100cai luôn!!!
Em đổi cục nguồn khác 280V-0-280V, sau khi nắn... qua choke được B+ 334V cao hơn so với mạch mấy vol. Nội tạng em nó hơi xấu ạ ))))



Chập cháy vài lần là có kết quả ngay
Việc thay nguồn thì đơn giản nhưng em vẫn muốn bác cắm 110vac vào sơ cấp cục nguồn và đo mấy cuộn thứ cấp coi sao. Em vẫn băn khoăn giống bác @Mountaineer có gì đó chưa ổn.



Em đo và đánh dấu hết rồi ạ!
6,3V CT 8A,..... cao áp TC chung cho 720V và 880V nó là thế này ạ:
880V-720V-0-720V-880V. Nên em bỏ nguồn ra bên để xài cho cái amp khác
———————————

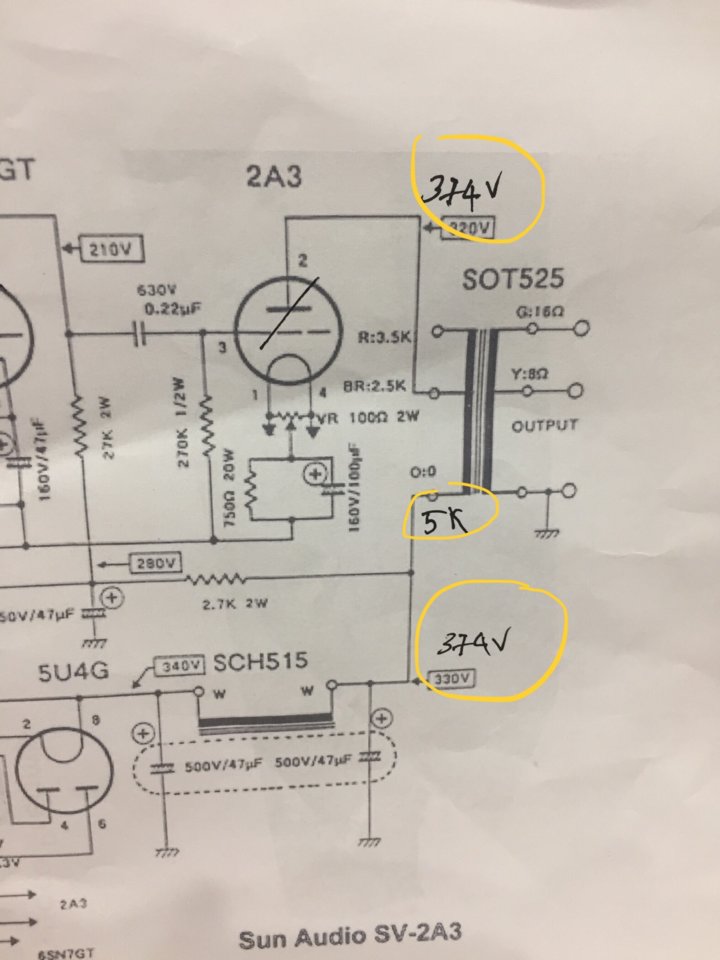

23h15” em chỉ mới cắm đèn chỉnh lưu và
đo thử B+ được 374V cấp OPT 5k đo P vẫn là 734V ( chỗ này có gì không ổn điện áp không thấy đổi) như thế có cấp cho anode 2a3 được không ạ, theo mạch là 320V, chênh lệch 24V.



Limitted của đèn là 450v, chênh 24v nghe tốt, bóng nhanh già theo ông Chế Linh thôi.
2a3 của Tôi chỉnh chọt theo cảm tính thấy vừa tai rồi,(hơi thiếu treple chắc do opt quay tay và tụ nối tầng chưa xịn lên cháu nó chỉ đc đến vậy thôi, ko đòi hỏi) loa mình vốn dĩ bass kém để tụ thoát K cao quá, nghe nó cứ lùng bùng, 68uf vừa đẹp. Đúng như bác mountaineer nói lúc đầu cho nó kêu thì dễ, nghe nó hát thì khó.
Đánh với đôi loa bose treo cao mà ko để tụ K 100uf thì lại thiếu bass )



Vâng em cảm ơn bác, thế em cắm vô xem em nó hát tiếng gì -

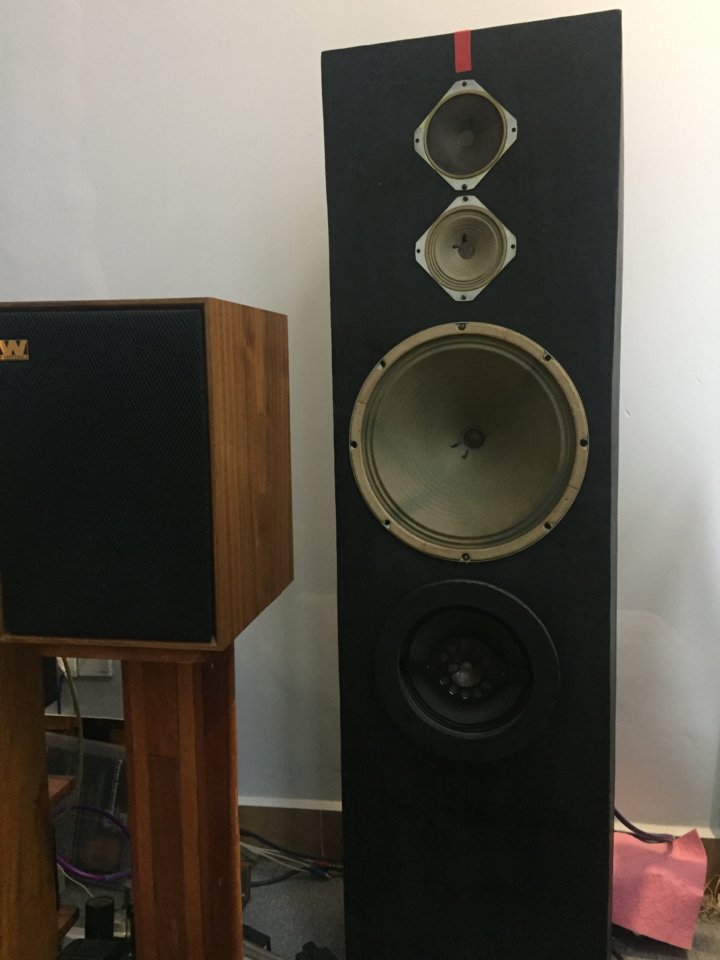

Lần đầu nên hồi hộp ạ, nó cất tiếng hát là e vui rồi.... sau mod các kiểu, cặp loa em tự đóng chả biết chính xác loa gì nhưng em nghe thấy hợp tai chỉ thiếu bass chút xíu, hôm nào em kiếm bông nhét vô xem cải thiện không.!!!! Giờ làm một ly cafe cắm vô xem em nó xem hay đén đâu :::-)-)!!!



Chênh lệnh mấy chục V thì điện trở Rc cũng phải điều chỉnh tăng theo chứ



Vâng bác!! Em sẽ làm thêm CRC cho mỗi kênh như bác @Mountaineer đã đề cập
—///—
Em cảm ơn các bác nhiều nhiều!!
<lovelove>

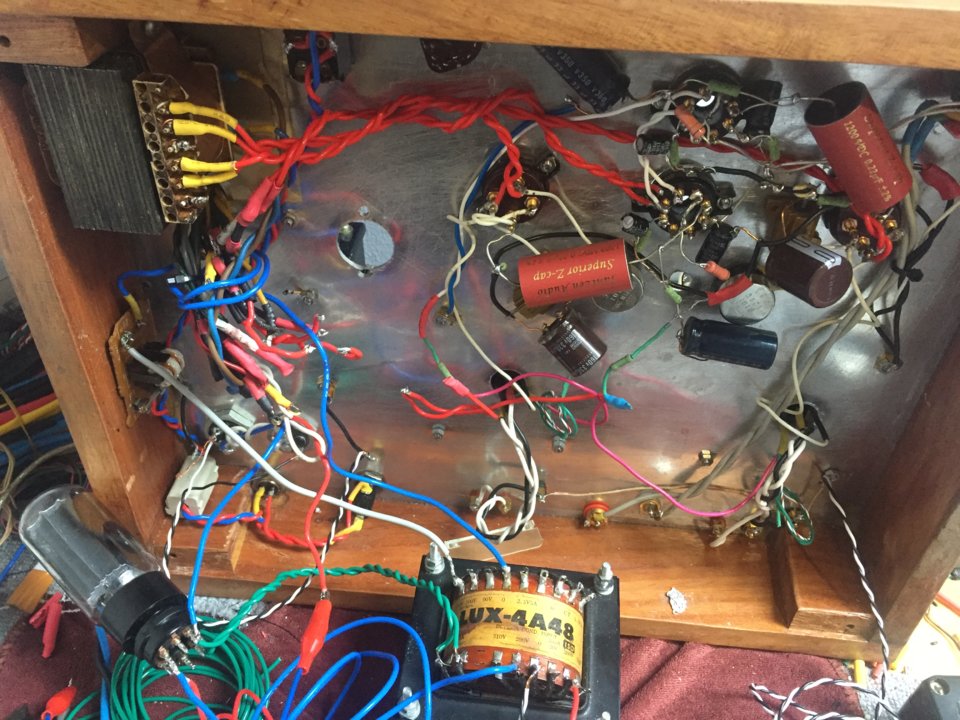

Em nó đã cất tiếng hát, đều ba dải, em đi dây như màng nhện cũng may không bị ù xì, giờ đến công đoạn làm đẹp cho em nó ạ!!!



Hi bác .
B+ và anot tube 374 v giống nhau mà opt là 5k . K nhẽ cuon dây sơ cấp opt của bác mấy ngàn vòng k có tẹo trở kháng nào?
Hay opt quấn sơ cấp bằng không khí.
Bác thử ktra lại trở thoát k 2a3 đã hàn xuống mass chưa .hay có long leo .chưa an thiếc hàn gi k



Vâng bác! Vì lần đầu em ráp nên chưa hiểu điện nó đi đâu về đâu, nghĩ nó qua cai Opt sẽ ăn tải giảm đi 1-2V, may là em nó cất tiếng hát được, em mod từ từ xem sao!!!



Hi bác .
Bác thử lấy que đen đồng hồ chọc vào mass .que đỏ chọc vào đầu trên trở k tube 2a3 xem được nhieu vol ah.
Tại thấy bác làm co cái gì khác khác



loa bác kê ngay góc nên nghe nó lùng bùng cái này để karaoke.



Sau khi roda 30”
- input 110V
- B+ 290V
- P 276V
- Rk 40v
Volume em để chếch 8g nghe thấy phê rồi!!! 12” rung chuyển luôn))
Không bị hum hem gì cả!! Loa em bass 30Cm chắc trên 90dB



Rk theo sơ đồ là 750Ω, bác thử tăng lên 820Ω xem Uk tăng bao nhiêu V, bác đo đo khi không cắm tín hiệu và đo bằng đồng hồ số cho chính xác



Đồng của em cùi lắm, không có 750 em lắp con 680/25W. Nên đo được 40V ạ!!



Thấy bác tả nó làm việc hung hăng thế sợ mau hỏng đèn



Thanks bác! Có vấn đề gì em qua bê amp của bác ạ))
Các bác cho em vài đánh giá về chất âm em nó!!!
