Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Em cảm ơn bác rất nhiều



Hic. Em trộm được mấy thanh lamri gỗ... về cưa kéo đóng hộp, lục lọi trong nhà được mấy miếng nhôm hì hục đục khoét, thế là xong fim. Đang để mộc chưa đánh bóng, nhà vẫn còn PU nhưng chưa sơn vội, lý do: "Việc hôm nay chớ để ngày mai, việc ngày mai chớ làm hôm nay"
Shop bán chasis thì đẹp thật nhưng gia công bằng máy, em làm thủ công mang tính chất handmade thôi chẳng mất keng nào .



Chào các bác.

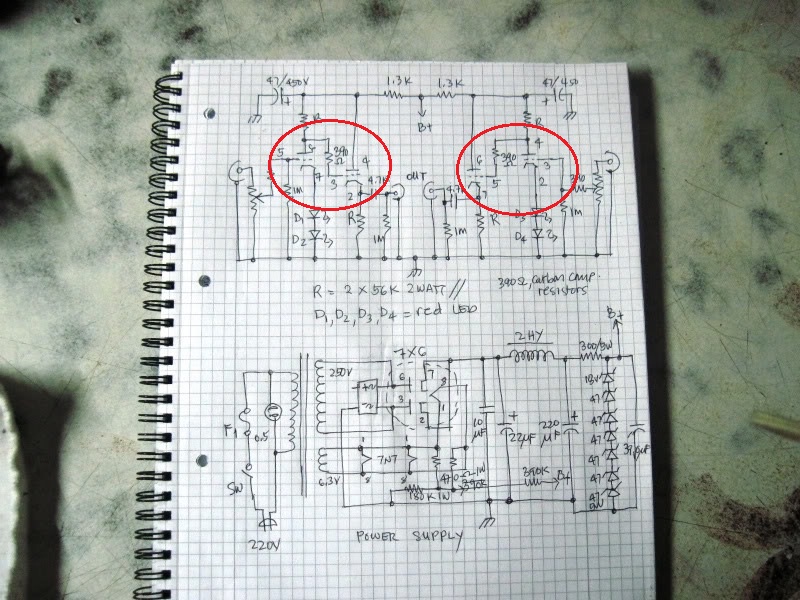

Trong mạch pre này em thấy cách đấu chân đèn 7N7 của 2 vế không giống nhau, nó phải đối xứng nhau chứ nhỉ...
Mong bác cho ý kiến ah.



Cái này hỏi luôn tác giả đã đưa mạch này lên đó bạn...



Khi nào hàn linh kiện vào bác sẽ thấy:
- Nó là thiết kế đối xứng đấy bác
- Khi dùng bóng thì theo định kỳ bác nên đảo bóng để Twin triode luôn cân (do mỗi triode chạy dòng và áp khác nhau trong mỗi bóng)
Em gửi nhanh mà hàng chưa tới hả bác?



Chào các bác.
Trong mạch pre này em thấy cách đấu chân đèn 7N7 của 2 vế không giống nhau, nó phải đối xứng nhau chứ nhỉ...
Mong bác cho ý kiến ah.

- Nghĩa là mỗi kênh chạy 1/2 bóng, định kỳ sẽ đảo bóng để bóng luôn cân bằng tăng tuổi thọ???
- Chắc là trả khách dọc đường nên hơi trễ Chờ đợi là hạnh phúc mà bác



Trong 1 bóng có 2 nữa. 2 nữa này chạy một kênh. Dòng và áp 2 nữa này chạy kg giống nhau. Nên Theo tác giả thì lắp đảo chân như vậy sau vài tháng thì rút 2 bóng đảo qua. Thì 2 nữa trong 1 bóng sẽ luôn cân nhau.



Luôn luôn lắng nghe, lâu lâu mới hiểu.
Tks các bác



Cho hỏi nhờ FB tý mạch này bạn đưa lên thì 4 con diot D1-D4 nó có những tác dụng gì nhỉ....



Nó là led bác. 2 led là 3volt. Tùy led. Phân cực bóng.



Bác nên xem kỹ lại phần chú thích của tác giả



Vì nó là led - là diot nên nó cũng có tính chất của diot có phải không bạn....
Và với sơ đồ như thế mình thấy có gì sai sai nên mới hỏi vậy...
Vì FB đưa sơ đồ lên nên mình muốn hỏi kỹ về việc này....



Bác chỉ giúp em chổ "sai" với.
Em cũng không trách cứ người không phân biệt sự khác biệt giữa diot và led đâu

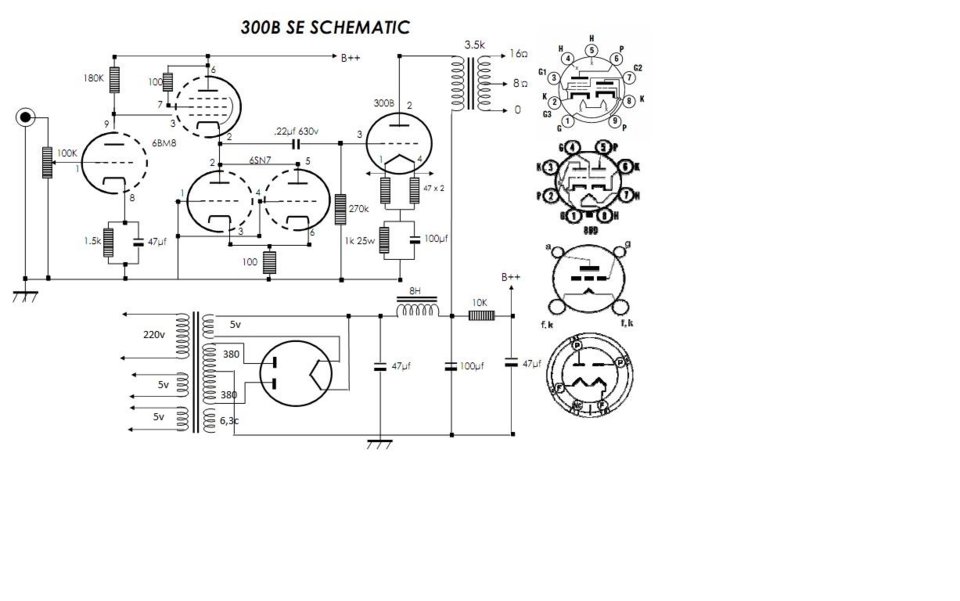

Sơ đồ mạch 300B SE do một cao thủ trên diễn đàn thiết kế tặng cho em. Phân cực cho tầng thúc dùng bóng 6SN7

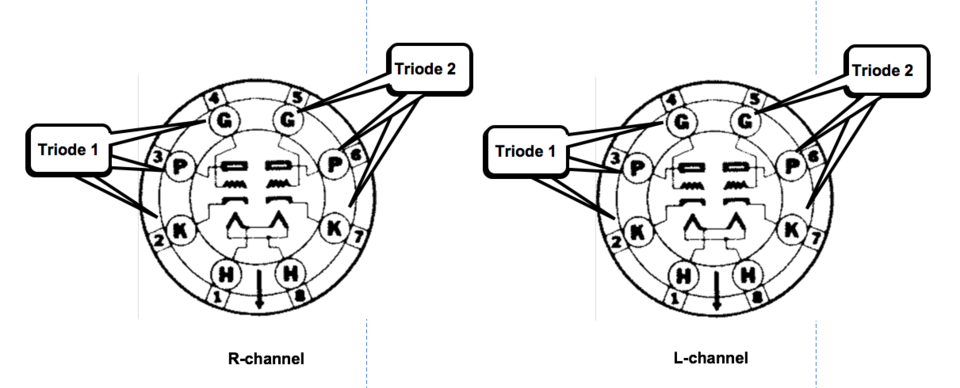

Bác chủ topic nhìn sơ đồ chân 7N7 này sẽ hiểu về thiết kế mà em tạm gọi là "đôi xứng"
Như vậy tầng mở của R-channel bác dùng Triode 2 và L-channel bác dùng Triode 1. Volume nằm giữa 2 bóng.
Nghe 1 thời gian bác đảo bóng R sang L và ngược lại cho cân Twin triode



Ẹc ẹc...
Tks bác My FB rất nhiều.



Thank khơi khơi kg được đâu. Khi nào chánh quả xuống núi hủ rịu cần mang theo là được.



Nói thêm chút về led trong amp đèn.
Khi vẽ schema phải thêm cái dấu sét đánh nữa mới đúng luật. Nhưng diy amp đèn phải hiểu nó là led chứ thảy con diot vào là biết liền.

Em có tìm hiểu thì ở nước ngoài các diy gạo cội đều thích led. Nó ổn áp. Dòng ổn định. Lâu hư. Theo nhà chế led đoạt Nobel thì 100k giờ.

Nên trong schema amp đèn. Khi thấy phân cực cathode là kí hiệu điốt. Ta mặc định nó là led sáng. Còn nguồn thì điốt chắc luôn.
Xỉn Xỉn có vài lời góp vui.



Cám ơn FB đã có lời chỉ bảo và là lời chỉ bảo của một người có giải vừa rồi thì càng chân trọng.... Với sơ đồ mới của FB xin cho hỏi thêm nó có khác cái sơ đồ lúc trước FB đưa như thế nào...

Theo mình nhìn thì sơ đồ sau nó dùng bóng 6sn vào vị trí của mấy con led con sơ đồ đầu thì nó dùng D1,D2;D3,D4 ở cái vị trí đó
Còn hiểu biết có hạn của mình thì led và diot bản chất là 1 nó chỉ cho dòng điện đi qua theo một hướng mà thôi chỉ có khác nhau là điện áp rơi trên led thường cao hơn diot cỡ vài Vôn tùy theo loại led( màu phát sáng của led...) nó thường từ 1,8V-3V tùy vào màu của led còn điện áp rơi trên diot thì khoảng từ 0,2V- 0,7V tùy từng loại diot khác nhau cái này mình không muốn nói dài dòng không lại sợ múa rìu qua mắt cao thủ.....Hay là giờ đây led đời mới nó có thêm tính chất dẫn điện mới mà mình chưa kịp cập nhật mong bạn cũng nói hộ giúp, xin cám ơn cao thủ nhiều....
Còn như trong hình nó là led đỏ tương ứng 1,8V x2 =3,6 V...Nhưng do là loại diot phát sáng thì nó cũng tuân theo quy luật của diot nên mạch trên nó hoạt động tốt với dòng một chiều còn với tín hiệu là dòng xoay chiều thì chính cái led đó nó không cho chu kỳ âm đi qua mặc dù bóng 7n7 của mạch vẫn dẫn.... Do vậy tín hiệu ra như thế nào mọi người sẽ hiểu....
Còn cái mạch của cao thủ tặng bạn thì nó dùng bóng 6sn ở vị trí đó thì tính chất của bóng ở vị trí này nó hoạt động thế nào chắc FB rành hơn mình nên thôi không nói nữa....
Đấy là hiểu biết hạn hẹp của người như bạn nói....



Dùng Led để bias cho đèn gặp nhiều trong thiết kế mạch mà bác? Cái hay của led là nó ghim áp được như mình mong muốn bằng cách thay đổi màu led.
Sơ đồ b My FB đưa ra nó cũng tương tự như dùng led, dùng đèn 6sn7 để bias cho ECL82, chỉ có điều là tác giả mạch này hơi bị "xoang" khi làm như vậy



Cảm ơn eng.tuananh đã chia sẻ...
Còn cái mạch kia là của cao thủ thiết kế riêng tặng cho fb mà bạn...



Hi, qua 81 kiếp nạn mới thành chánh quả.
Tụ thoát pre 4.7uf là tụ không phân cực phải không bác. Tụ này dùng >150v ?



Có tụ nào chơi tụ đó. Sau này nâng cấp thay sau. Kg phân cực là tốt hơn.



Tụ 4.7uF là tụ xuất chứ b? dùng tụ phân cực, bypass thêm tụ 0.1uF cho nó long lanh
Ở vị trí này không cần tụ áp cao, 160V là dư sức an toàn rồi.
Sau khi ráp nó kêu rồi, b có thể thay đổi cái đèn led đó = trở 470R//tụ 100-220uF//0.1uF để trải nghiệm
7n7 rất nhiều đời, từ triangle - box - round plate, rồi đế nhôm, sắt, phiến ngắn -dài, hun khói - hun khói 1/2 - và chrome... đặc trưng của 7n7 là đèn dành cho quân đội nên độ bền cơ khí và tuổi thọ cao, chất âm chung là mộc, k làm màu, thích hợp với nhạc chậm rãi, rất phù hợp với country và Jazz



Em thấy ký hiệu của tụ này khác với các tụ còn lại nên phân vân. Xin cảm ơn những thông tin của bác.



Quà tặng của bác My FB đã cập bến, Em lại cảm ơn bác chứ chẳng biết nói gì hơn, hy vọng có dịp không phải cảm ơn mà sẽ là tạ ơn
Vẫn còn thấy thiếu thiếu gì đó bác hoangphung ơi
