Thanks anh tuantranphu .anh MY FB .

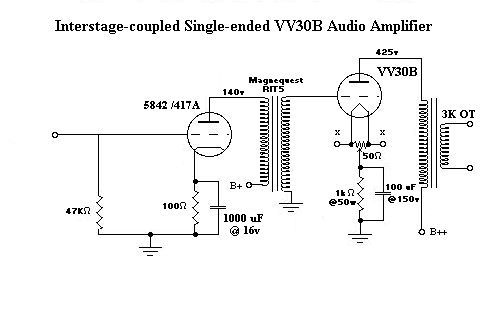

417A IT 300b se .có lẽ chematics là ít LK đầu tư khá khá chút được.

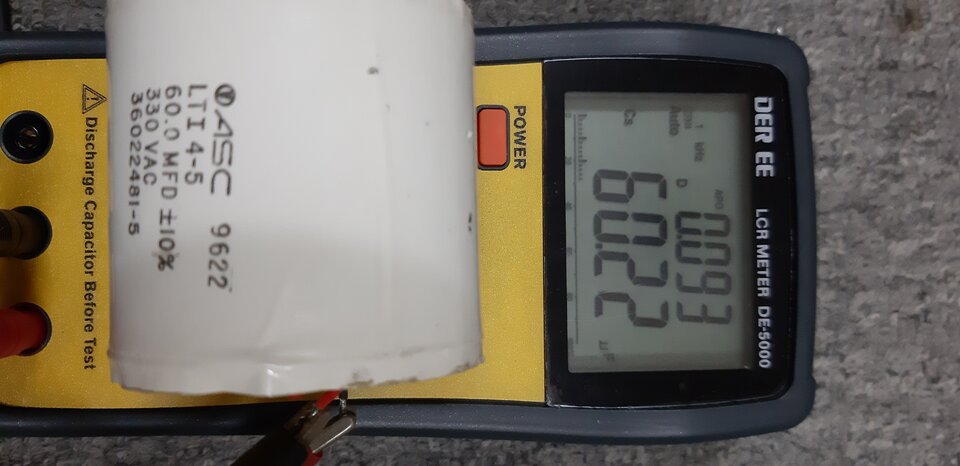

Tiện thể cho em hỏi. Nhà em có 15 quả như vậy .em sài cho 2A3 thấy ngon .Giờ sài cho 300b ( toàn bộ luôn không có chút tụ hóa nào. Kể cả thoát K cho 300b) có 60mf/330 vac có bị nhỏ về trị số và Vdc được khoảng bao nhiêu .thanks



Xem schematic 2 bác giới thiệu, mình thấy tầng CS bias tự động được áp dụng rộng rãi hơn thì phải?



Bác có thể tính điện áp DC cho tụ như sau:


Như vậy áp dụng công thức V(Max)=V(RMS)x1.41 => 330VAC x 1.41 = 465 VDC (max).
Bác không nên dùng Max trị số của tụ
Nếu dùng tụ input (trước choke sau đèn nắn) thì trị số 60uF lớn quá nên bác có thể nối tiếp 2 tụ lại cho trị số tụ giảm một nửa và điện áp chịu đựng DC của tụ tăng lên gấp đôi nên rất hữu ích cho phần lọc nguồn. Bác cần 6 quả cho phần lọc nguồn

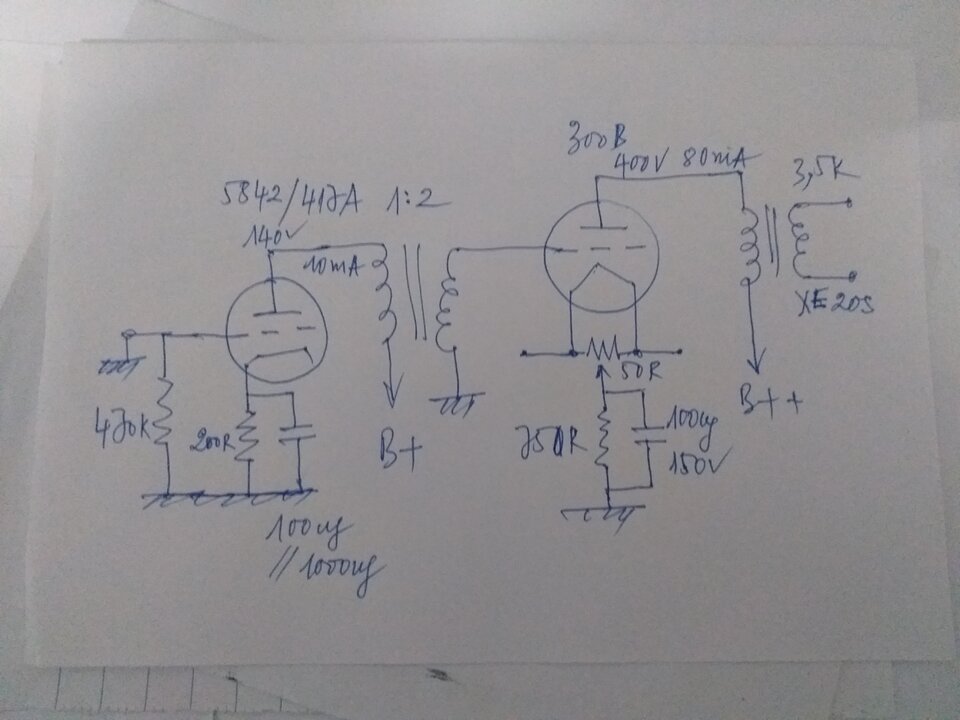

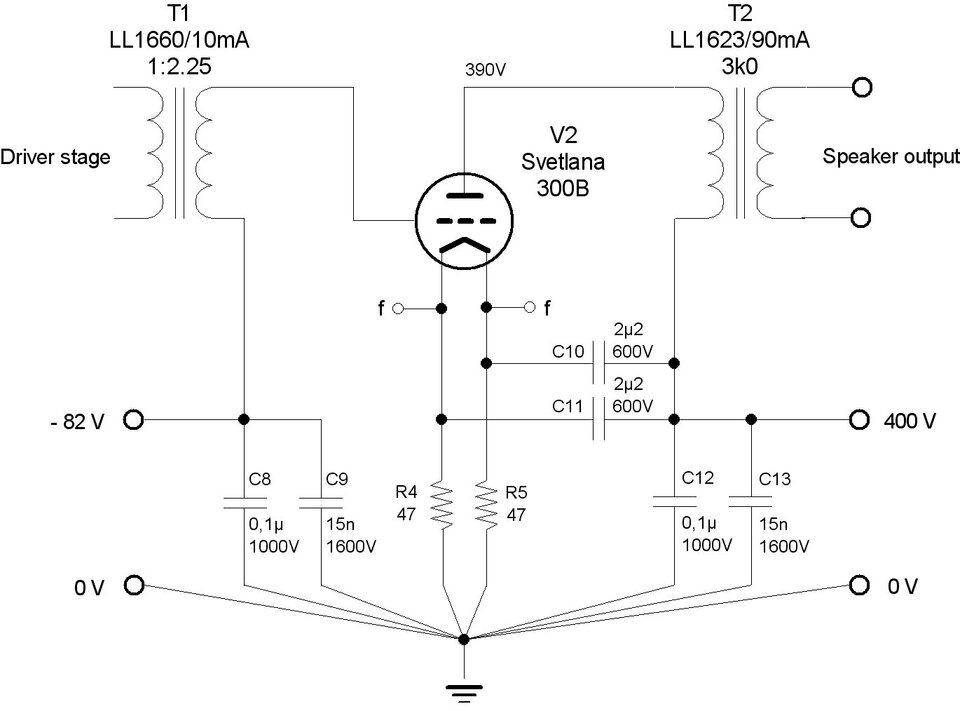

Ngoài ra bác có thể đấu // 2 tụ để dùng tạm cho tụ thoát Cathode bóng công suất 300B. (dùng tạm thôi vì tụ có áp và kích thước quá lớn). Như vậy bác cần 4 quả cho tụ thoát cathode 300B nếu bác chay giống mạch em post (Auto bias). Nếu bác chạy mạch Fix bias do bác Tuấn Trần Phú post thì bác dùng tụ này cho phần lọc điện áp âm cấp vào lưới đèn 300B
Vài gợi ý bác tepriu tham khảo
Cheer

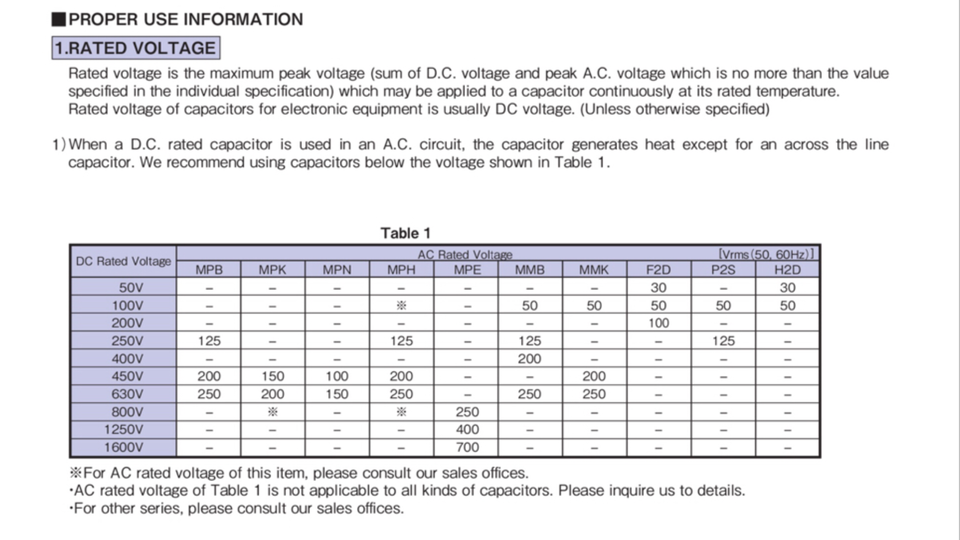

Hi hi, Ở topic anh em đã trao đổi vụ này, tóm tắt:
- Không có công thức chung quy đổi điện áp chịu đựng từ Vdc(Max) sang Vac (max) của tụ.
- Điện áp chịu AC, DC đánh thủng 1 loại tụ nào quyết định bởi loại vật liệu trong tụ đó,
Nhà sản xuất cung cấp trong data căn cứ vật liệu làm tụ.
Ví dụ:

@tepriu tham khảo trang 119, 120 & 113, 114 topic và chịu khó hỏi google data tụ theo thông tin nhà SX ghi trên vỏ.

Ps : trong ví dụ tụ film 330 Vac có sức chịu DC lớn lắm đó!



Thanks 2 bác ngoc2 & MY FB .

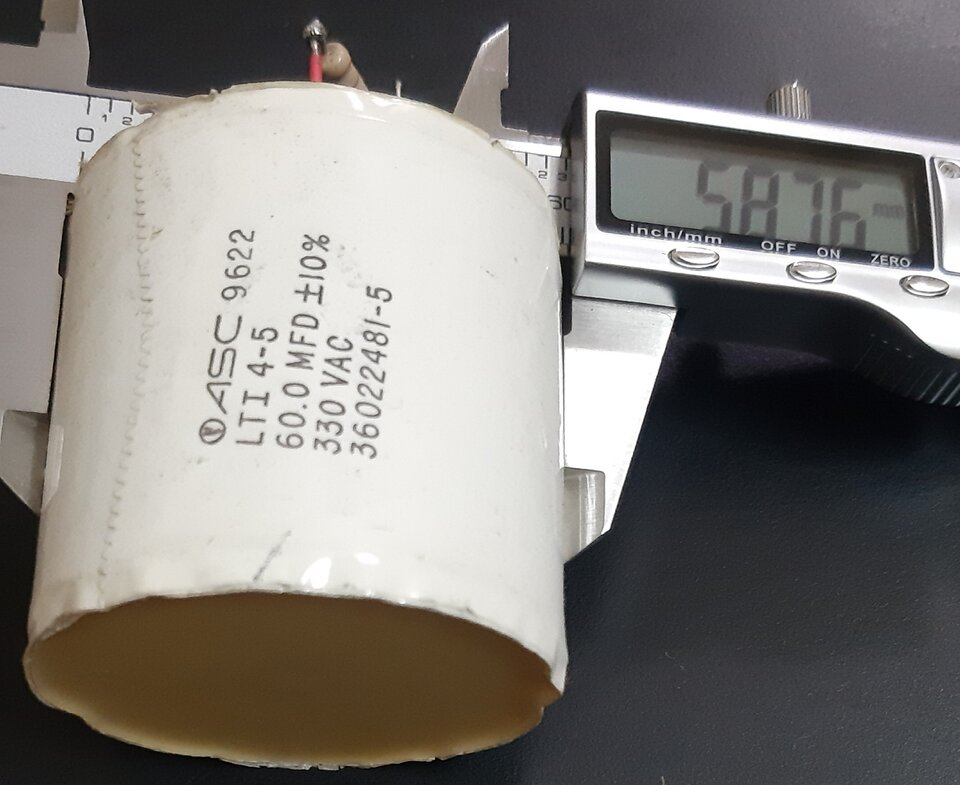

Tụ sau đèn nắn nhà em có quả solen 20 /630 vdc rồi sau đó qua chock đôi tách làm 2 kênh. CRC để hạ áp đạt mong muốn .B+ em tính để 420 vdc để đèn 300b hoạt động ở 350vcd/70mA . Em làm auto biass .đèn 417a khoảng 150 v/ 12mA .( em thấy có chú tây chơi tới 20 mA ) bác nào thực nghiệm rồi chi em tẹo ý kiến . Nhà em làm 2 bloc . (2 nguồn cao áp và đốt tim rieng .đèn nắn trên 1 bloc kết nối với bloc tube 300b bằng jac 10 chân ) .chassi chắc phải làm to to một chút cho mát rồi .mỗi quả có đường kính như vậy 58mm .
Thanks all



417 bác chạy 20mA đi bác . Biến áp đốt tim cho 300B là biến áp rời thì bác chơi đốt AC luôn đi . Bác nhớ để biến áp đót tim rời của bóng 300B ra xa biến áp nguồn tổng nhé
Mọi thứ như vậy là OK rồi. Bác Tepriu "chiến" đi thôi
Tìm mãi chẳng thấy Data sheet của tụ ASC để bác tham khảo . Mời bác xem đỡ

Em rất mê 300BSE ghép với củ 3809 trong thùng Classic Monitor đó bác



đã làm mono block rồi thì 2 khối nguồn riêng đi bác cho nó phát huy tác dụng chứ còn ràng buộc với nhau qua sợi dây làm gì nữa.



Theo kinh nghiệm của em thì 417A set dòng lớn quá tiếng sẽ cương. Bác nên set khoảng 8- 10mA thôi. Đấy là quan điểm của em thôi chứ món này còn tùy gu của từng người.

Trước đây em cũng là fan của đèn hỗ dẫn cao, sưu tầm gần đủ hết các loại đèn từ đèn Nga đến 5842, 417a, d3a, 6688, 7788, chỉ còn thiếu E55L và 12HL7 là chưa chơi. Nhưng sau này em lại quay về với các loại đèn thông dụng.

Trong các loại đèn hỗ dẫn lớn thì WE417A và E8100F (Telefunken) là có âm thanh "ngọt" nhất. 417A mà ghép với 300B, nghe với loa Tannoy nữa thì lại càng ngọt, dễ bị tiểu đường lắm



Em rất mê E55L sau khi được nghe Pre dùng bóng này.
Ngoài ra em cũng từng được nghe Amp dùng E55L + 845 + 833SE, phải nói là em rất ắn tượng với nó . Hình Amp này em post tại đây:
https://vnav.vn/threads/các-dự-án-t...hoangphonui-và-những-người-bạn.47546/page-162
Bài viết 100 tube Amp qua các thời đại của bác quá hay, em không giám post vào vì sợ "đứt mạch" với các post của bác
Đúng là DIY Amp đèn thì cái gì hay không mới ... .



Cảm ơn bác đã động viên! Em cũng chỉ là người đọc sách, chuyển ngữ một phần, chưa thể chuyển tải hết cái hay của bài viết. Lâu nay em ít post bài nhưng dạo này thấy khu vực tube hơi trầm lắng nên em cảm thấy cần phải làm 1 vài việc với hy vọng các thảo luận trên diễn đàn sẽ có chất lượng trở lại.

Tube hay loa đều là những phát minh rất cũ, tuy nhiên những thứ anh em ta đã biết có khi chỉ là hạt cát. Còn nhiều thứ để tìm hiểu, như thế cuộc chơi này mới có động lực để tiếp tục chứ không thì loanh quanh mãi vài thứ là chán ngay. Mong bác và anh em gạo cội có kinh nghiệm tăng cường chia sẻ thêm bác ạ!



Thanks all .
Em được toàn các bác đi trước giúp thế này thì thì việc kết nối lk với nhau là chuyện nhỏ thôi.
Chassi .mặt nhôm hay inox nhà em còn nhiều vì mỗi lần đi cắt hay mua dư nhiều . Gỗ cũng vậy máy cưa cắt. Dung cụ làm mộc k thiếu thứ gì. Phấn đấu đến 10/8 xong phần chassi .
Em lại mới nhận được mail sau 10/8 phải vào cơ quan làm việc 3 tại chỗ đến 23/8 mới được thả về .tiên sư con covid làm dán đoạn .
Ah còn opt chắc U 808 nhà em có sẵn là được .nhưng giờ chọn 2.5k hay 3.5k or 5k cho em xin ý kiến rút gọn luôn .



Bác nói đúng, 417A vừa mở vừa lái cho 2a3 còn tạm đủ , tuy vẫn thiếu 1 tí, chứ lái cho 300B thì ko đủ



Vâng, có thể ghép với stepup IT cho đủ gain. Tuy nhiên 417A lại bị 1 vài vấn đề nữa như microphonic và hiệu ứng Miller làm suy giảm dải cao.

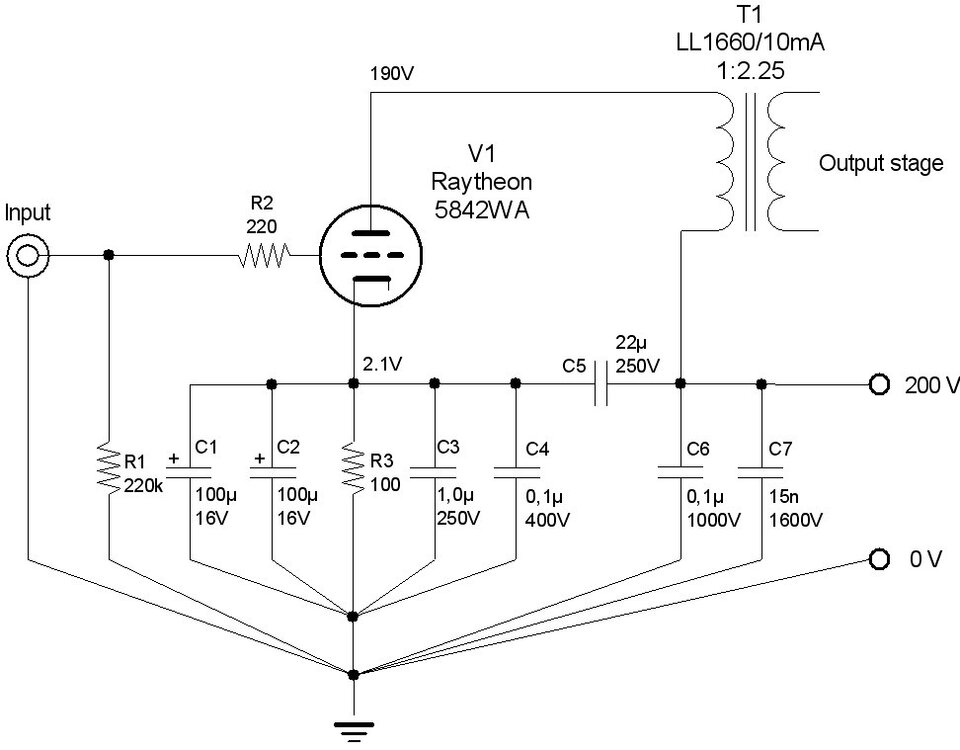

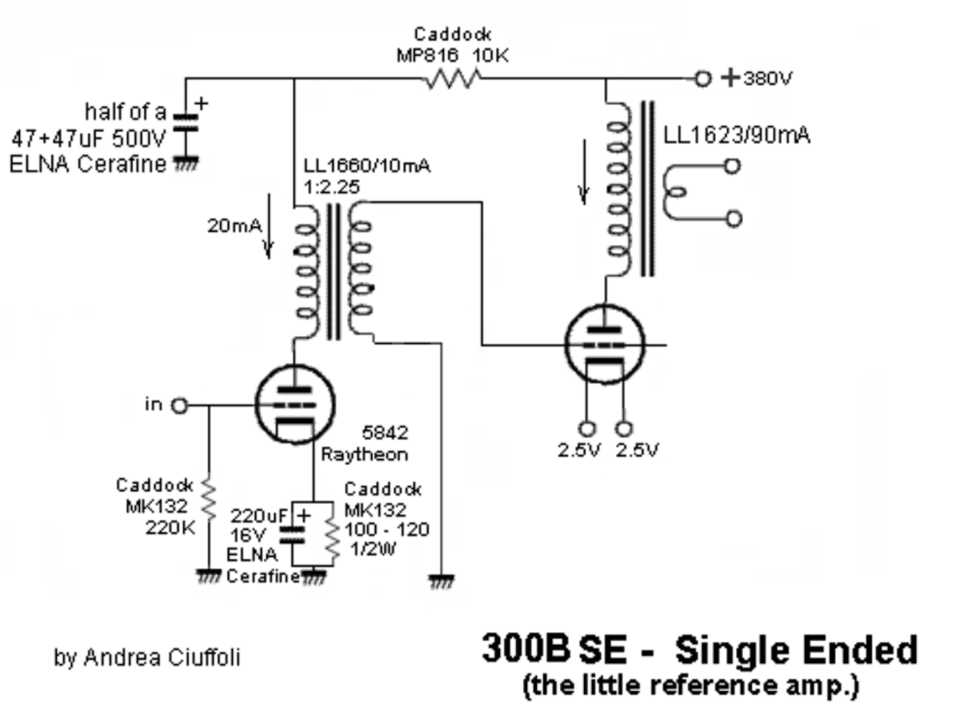

Bác nên xem lại data sheet của bóng 5842 đi bác. Xin bác lưu ý bác tepriu dùng nối tầng LL1660 có tỷ lệ 1 : 2,5 nữa.
Amp Full Tamura dùng 417A + IT + 300BSE để bác tepriu tham khảo

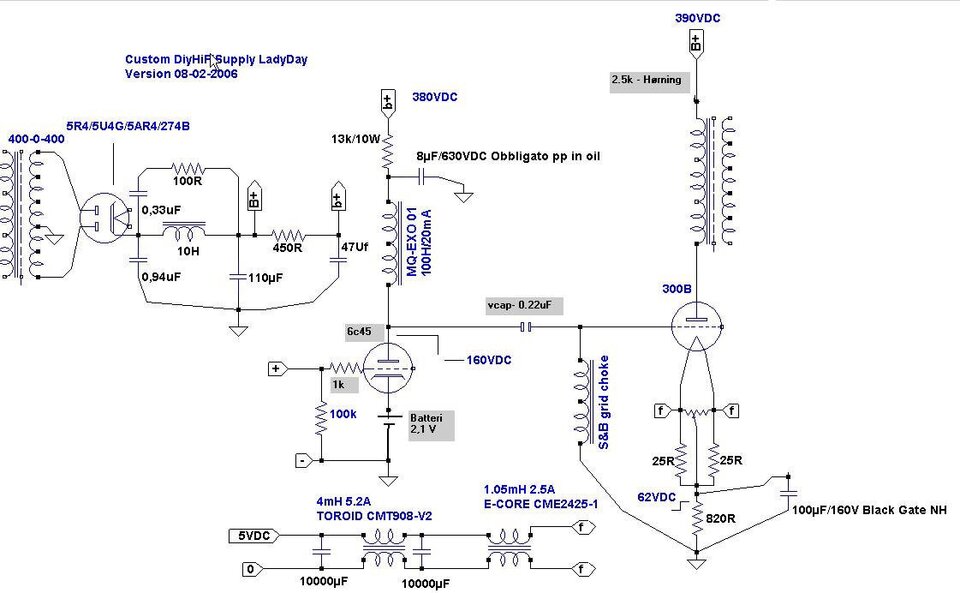

Các bác phân tích giúp em mạch 300B này. Ưu và nhược. Có thế thay đổi linh kiện cho phù hợp.
Chẳng hạn OPT đang 3k, giờ chạy 3k5. IT tỷ lệ...
(Hình em lượm trên mạng)



Với các dự tính bác tepriu post ở trên và bác ấy lại dùng OPT Tango U808 chạy tổng trở 3.5K thì em tin băng thông sẽ dễ dàng đạt 25Hz-25Khz khi đo ở 1W
Nghe không tới 1W thì theo em là OK la



Thanks all .
Chốt cái cuối cùng u808 chạy 3k5 .
Sáng giờ em kéo cái máy cắt bàn gắn thêm cái phay router cho đa năng ra làm cái khung chassi gần xong .cố gắng xong phần này trước khi vào ăn xxx̉ cùng nàng covy 14 ngày .về lại chiến tiếp. Hi hi off 3 tuần xong sớm.

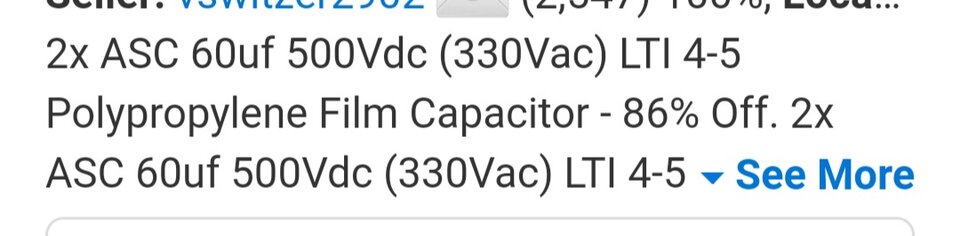

Ah em mới tìm được cái thông tin tham khảo do chú tây nói về tụ ASC 60mf/330 vac .nó khoảng 500 vdc . B+420v cũng tạm tạm thôi

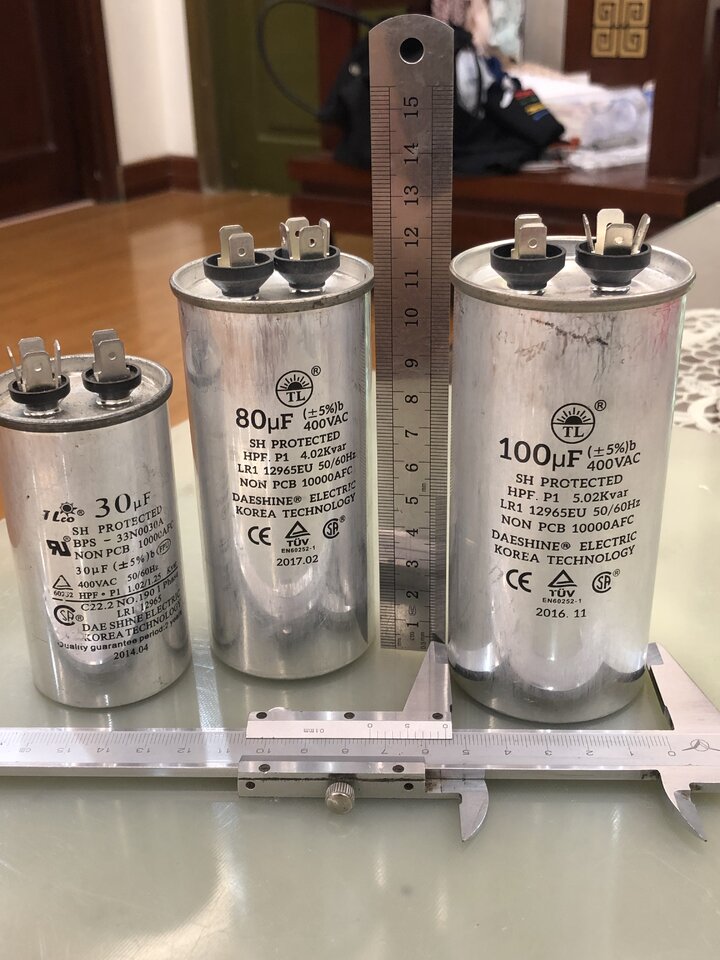

Tụ dùng cứ mua tụ dầu mới là OK thôi, mua của cửa hàng Tín Mí trên lầu giữa sảnh A thông sang sảnh B.
Tụ này có các thông số: trị số điện dung, điện trở xoay chiều, góc tổn thất, hệ số phẩm chất… tuyệt vời.
Dùng làm nguồn cho ampli đèn 300B tốt.



Thanks anh tuantranphu. Tụ dầu mà 100mf/450 vac hấp dẫn thật .em kiếm bằng được .



tụ này thì bác ghé tiệm đồ điện hoặc ông thợ nào quấn mô tơ bơm nước là có. hoặc bí quá không ra khỏi nhà thì tháo trong cục nóng máy lạnh cũng có một cái khoảng 12uf



Em đã lướt lazada cũng có nhưng chưa nhìn thấy 100mf/400 vac.

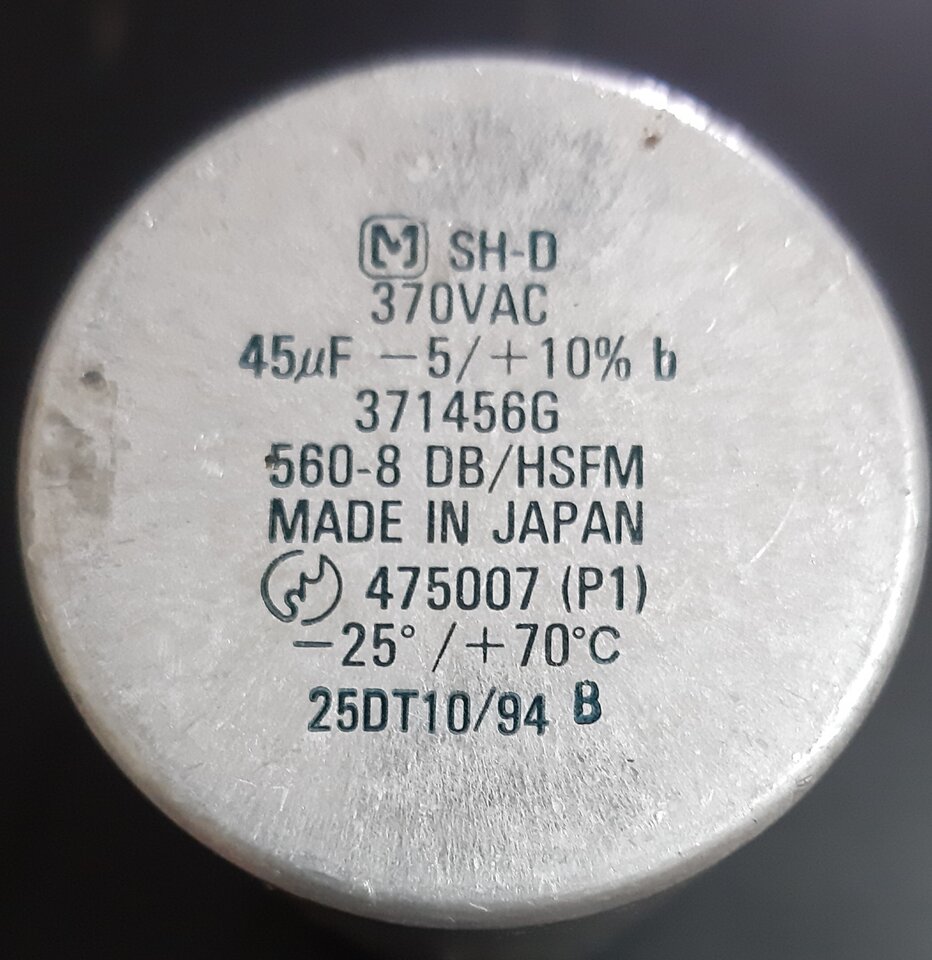

Còn loại này nhà em có vài chục quả để trong kho



Lấy nó ra dùng ngay và luôn đi bác tepriu.
Em dùng toàn tụ này cho mạch lọc nguồn VT25 drive 300B của em. Em dùng mạch LCLC (choke input).



Không thấy bác nào giúp.
Em thêm muối ớt cho cay mắt.
Tụ nguồn sau nắn trước choke (10H-200mA) em dùng nối tiếp 2 tụ dầu 45uf/240vac. Sau choke song song 2 tụ dầu 20uf/370vac.
(4 tụ này có sẵn)
Các bác cho em chút tư vấn ạ.

P/s: Đang sôi động thế này mà đứng ngoài cuộc nhìn cũng kỳ kỳ sao



Schematic này quá ok rồi, lắp thôi còn lăn tăn gì nữa.
Tụ thì bỏ nối tiếp đi, hết gián cách nhờ tepriu về tụ như ảnh mình đưa lên ở trên.



Ưu điểm của mạch trên: Mạch đơn giản dễ làm (simple is the best). lại là thiết kế Zero feedback (không hồi tiếp) nên nghe rất hay, nhất là bác nào thích âm thanh tự nhiên (nature sounds),
Nhược điểm: Chất lượng âm thanh phụ thuộc nhiều vào chất lượng IT và OPT.

P/s: 300B bác nên chạy B+ 420 với dòng tĩnh 68-70mA thôi. Chạy dòng lớn quá tiếng căng cứng
Tụ dầu cho nguồn bác nên dùng 50uF chở lại. Nếu bị hiện tượng xuyên kênh thì hãy tăng trị số ngay chỗ B++ lên
Nếu bác chơi choke có Hery cao >10H thì nên dùng tụ dầu có trị số nhỏ hơn nữa vẫn OK.
Em nghĩ Amp 300BSE sẽ hợp với loa toàn giải bác đang chơi
