Có khi được con 300B ra trò mà diy biến áp thuận lợi

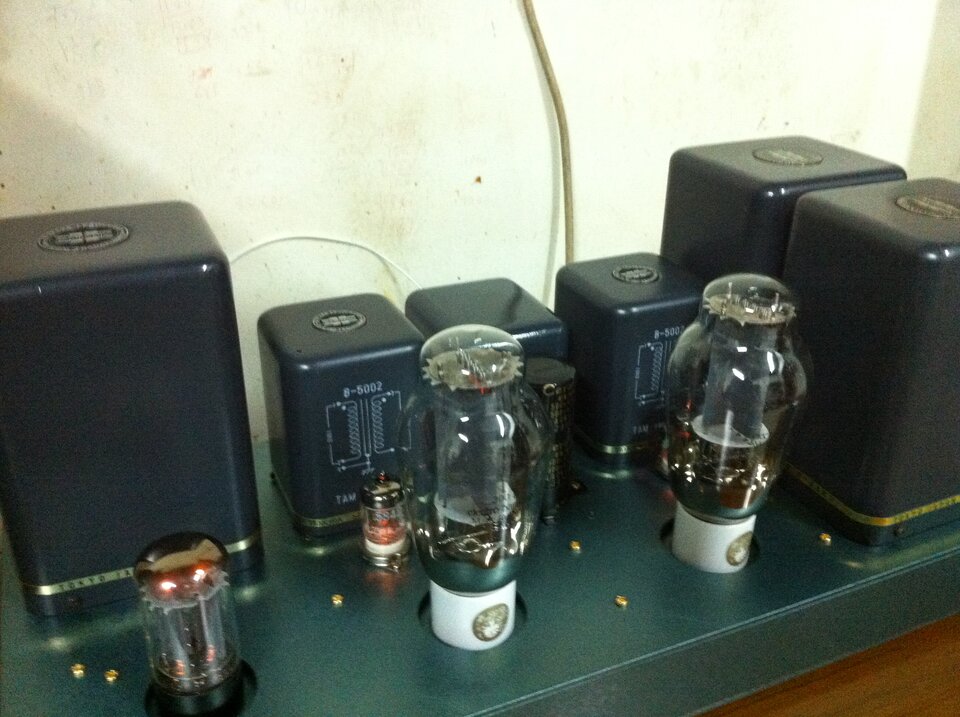

Mấy hôm rồi các bô lão bớt chút thời gian xuống núi đàm đạo, chứ dễ gì gặp được. Học lỏm đôi chút và rút kinh nghiệm trước lắp 2A3 nay cố làm làm cái 300B nghe lâu dài ghép cặp toàn dải bởi em yêu chất âm mộc mạc, chân thật. Cặp loa 96dB kéo 2w đến 3w tạm ổn. Tuy vậy cũng cần thời gian kiếm ít phụ tùng tương đối chứ giờ chưa có sẵn đồ. Qua thời gian cũng hiểu thêm chút là không nên đốt cháy giai đoạn. Từ từ nhừ mới thấm
Cảm ơn các cụ.



Cái này hợp với em

Có lúa là giải quyết được

Không sợ, chỉ sợ xuyên tim

Chúc cả nhà đầu tuần bình an, em lại lên đường làm nhiệm vụ đây. Không được cách lý như các bác



300BSE nếu phân cực tĩnh ở 350vdc Ia 60mA thì cần 70v đánh vào lưới, như vậy nếu đặt 1v đầu vào cây 5842 còn thiếu nhiều lắm! Còn nếu dùng IT để nâng thêm thì cũng là 1 giải pháp nhưng theo mình thì chỉ chữa cháy thôi vì đa phần những bóng chạy classA lưới đèn nó đói công suất nên khi dùng IT để tăng áp lái thì đương nhiên dòng lái giảm tương ứng.



Ngoài ra thực tế khi t kế cây 417 tính toán cao lắm tăng khoảng 30 lần đổ lại thôi, IT 2,5 lần, đầu vào 0,7v, phối hợp các tầng với nhau hao hụt khá nhiều , chưa tính nếu hồi tiếp thì còn hụt nhiều nữa, nên cần 75v ở lưới 300B là ko đủ. Thêm nữa khi test kết quả ko phải chỉ ở tần số 1khz mà còn test ở 100Hz 50Hz....



Hi anh giai .
Có chú tây đo được có 6w thui anh ơi . 300b mà 8 hay 10w phải có thêm tầng thúc nữa . Loa nhà em 94db mà 45se chạy nhẹ nhàng .



Biến áp tỷ lệ 1/2.5 thì Z thứ = Z sơ x 2.5 x 2.5.
Theo clip dưới; Bất lợi so với o phải x 2.5.

Ps: mượn clip bán dẫn mô tả hiện tượng.
Nhà cháu cũng đoán thế; chứ còn chuẩn Hiend trở kháng ra của tầng trước phải nhỏ hơn bao nhiêu lần trở kháng vào của tầng sau, báo cáo các bác....nhà cháu không... biết.



Hehe ... " hi Em giai" 300BSE 8W/5% nó khác 300B 6W/5% hơi bị nhiều dù ai cũng biết rằng khi thưởng thức trong phòng chỉ xài có khoảng 1W thôi ý là còn chưa tính mấy ông "thầy" khi test còn để 5W quét băng thông nữa!



Cái này em đoán chắc bác muốn đề cập đến slewrate? Em thử tính nhé:

Công thức để tính dòng lái lưới: I peak = 2Pi x f x Cin x Vpeak

I peak = dòng lái lưới tối thiểu (để an toàn thì yêu cầu x 5 lần)
f: tần số cao max, tạm lấy 30KHz
Cin (bóng 300B) = C gk + (1+ Mu)x (Cgp + C ký sinh)
Theo datasheet của 300B, Cgk = 8.5pF; Cgp = 15pF; C ký sinh ~ 2pF; Mu 300B = 3.9. Áp vào công thức tính được Cin = 92pF
Vpeak (tín hiệu lái lưới đỉnh của 300B): 70V

Như vậy Ipeak = 5 x 6,28 x 30.0000 x(92/1.000.000)x 70= 6,04mA
Trong trường hợp lấy f= 20KHz thì I peak = 4mA

Như vậy với bóng 417A và IT 1/2.5, giả định là Ia = 10mA, qua biến thế step up tỷ lệ suy giảm dòng tương ứng tỷ lệ step up, tức là dòng lái lưới thực tế lúc này còn khoảng 4mA, tạm chấp nhận được nếu xét trên góc độ đảm bảo slew rate.

Tuy nhiên ở đây với bóng 417A ta còn phải tính đến việc suy giảm băng thông ở dải cao do bóng này có hệ số ghép tụ tương đối lớn. Hệ số ghép tụ của bóng pre cùng với trở kháng tầng trước của amply tạo thành mạch RC low pass filter làm suy giảm dải cao. Đây chính là cơ chế của cái gọi là hiệu ứng Miller (Miller effect).

Đầu tiên ta tính Cin của 417A theo công thức tương tự như trên

Theo datasheet của 417A, Cgk = 9pF, Cgp = 1.8uF, C ký sinh = 0.7pF, Mu =43

Cin = 9 + (1+43) x (1.8 + 0.7) = 119pF

Giả sử trở kháng ra của tầng trước là 100k

Công thức tính: f =1/(2Pi x R xC)

f (ở -3dB)= 1/ (6,28 x 100.000 x 191/1.000.000) = 13,3 KHz

Như vậy nếu trở kháng ra của tầng trước càng lớn (VD ghép với pre đèn xuất tụ) thì dải cao càng suy giảm nhiều. Còn nếu ghép với đầu CD xuất opamp có trở kháng ra tương đối nhỏ thì Miller effect không phải là vấn đề lớn.



Thanks @BachDuong quan tâm phần trừu tượng này. Tài liệu, sách vở tube khó kiếm.
Mod cho hỏi:
- Trường hợp 417A - 300b nối tầng tụ, dòng lái lưới 300b được tính thế nào?
- Trở kháng vào tầng CS (300B) cần lớn hơn trở kháng ra tầng driver (417A)?



1. Vẫn tính như thế thôi bác ơi. Dòng lái 300B tối thiểu là 4-5mA để đảm bảo dải cao không bị suy giảm -3dB ở mức ~ 20KHz.
2. Đương nhiên, theo nguyên tắc phối hợp trở kháng. Tuy nhiên em không hiểu rõ câu hỏi của bác lắm. Ý bác có phải là con trở lưới của 300B phải lớn hơn trở kháng ra của tầng pre? Nếu câu hỏi là như vậy thì đúng thế.



Mod trả lời đúng mong muốn hỏi của mình!
Riêng chỗ này mình muốn hỏi trở lưới của 300B phải lớn hơn trở kháng ra của tầng pre bao nhiêu lần (kiểu như hệ số (để an toàn thì yêu cầu x 5 lần))” ; hay cứ lớn hơn là được. Cám ơn @BachDuong



Trị số của Rg phụ thuộc vào mấy yếu tố:

- Rg luôn lớn hơn Rout của tầng trước. Nếu tầng trước là mạch K nối đất thông dụng thì Rout tính nhanh bằng trị số Ra (trở tải)// Rp (nội trở của đèn). Em nhớ trong các sách cổ trước em đọc thì Rg chọn cỡ từ 1,5 đến 2,5 lần Ra của đèn trước. Còn trong trường hợp đèn công suất bias cố định thì Rg ko theo công thức đó (fix bias người ta hay chọn Rg = 100k).

- Rg có tương quan với trị số của tụ nối tầng đứng trước. Nếu tụ nối tầng giá trị nhỏ thì Rg phải lớn và ngược lại tụ nối tầng to thì Rg ko cần phải lớn. Cái này liên quan đến tần số cắt dưới (dải bass).

- Trị số khuyến cáo trong datasheet của đèn



Mod siêu quá! Tính toán có công thức con số như vầy em phục sát đất lun. Đèn e quậy phá chỉ có tí kinh nghiệm vì tò mò thôi, thực tế chỉ thấy mạch lái ngon thì kết quả tốt ( đo đạc trên máy) ==> nghe tốt, chứ ngay bóng 6sn7 mạch Sun hay Jelab gì gì đó cũng nổi tiếng mà hơi chán!
Cám ơn bác nhiều. Thân



Bác khen Mod chẳng khác nào khen biển nhiều nước
Mà Mod siêu thật, em thấy cách Mod diễn giải quá thuyết phục, dẫn chứng đầy đủ, súc tích, dễ hiểu, comment không edit.



Các bác quá nhời rồi ạ! Hầu hết những thứ em biết đều là kiến thức căn bản abc thôi. Trên diễn đàn còn nhiều cao thủ ngọa hổ tàng long lắm!



Các bác cho em hỏi sơ đồ thay thế tương đương của tube có giống như BJT không ạ?



Mình nghĩ mò là giống (không bác nào y kiến em đoán).
- Khác: hệ số khuếch đại người ta sử dụng thứ nguyên khác: BJT Hfe = Ic (ma)/Ic (ma) ; Đèn thì độ hỗ dẫn S= vg (V)/ Ia (ma). Do đó gọi: BJT lái bằng dòng (dòng Ib), còn tube gọi lái bằng áp (Vg1).
- Giống: BJT hay tube phân cực song đều đưa tín hiệu điện vào và lấy tín hiệu điện ra. Có điều tín hiệu điện vào BJT phải có dòng đủ mạnh để gây ra biến thiên Ib; tín hiệu điện đưa vào G tube yếu hơn vì chỉ cần làm thay đổi điện áp tại lưới là có biến thiên. Tuy nhiên do cấu tạo tube lưới nằm trong hệ thống điện cực, nhỏ quá cũng o làm biến thiên dòng Ia; như bác @BachDuong tính toán nếu yếu quá cũng vứt đi.
Kết luận: khác tên giống bản chất > đoán mò giống
ps: Có gì sai xin được hướng dẫn. Thanks!



vậy là tube giống mosfet, chắc bác đoán đúng!



Em chẳng thấy bác tepriu “update” gì cả [emoji23]. Bác tepriu tiêm mũi 2 chưa vậy?
Ngày mai em phải tiêm mũi 2 …hơi lo tý [emoji23][emoji23]
