Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

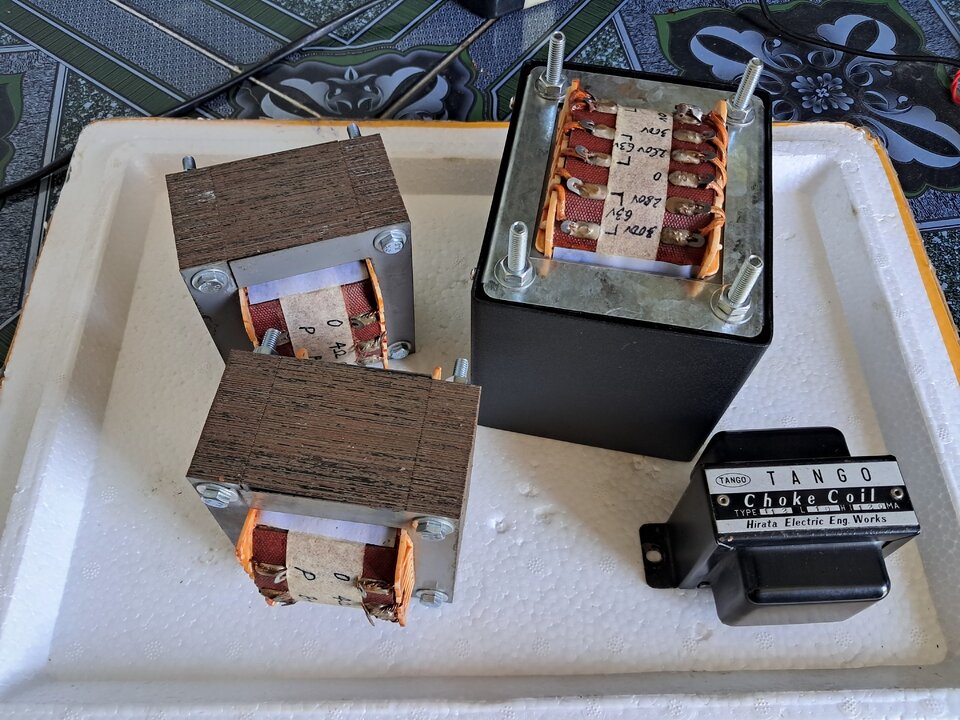

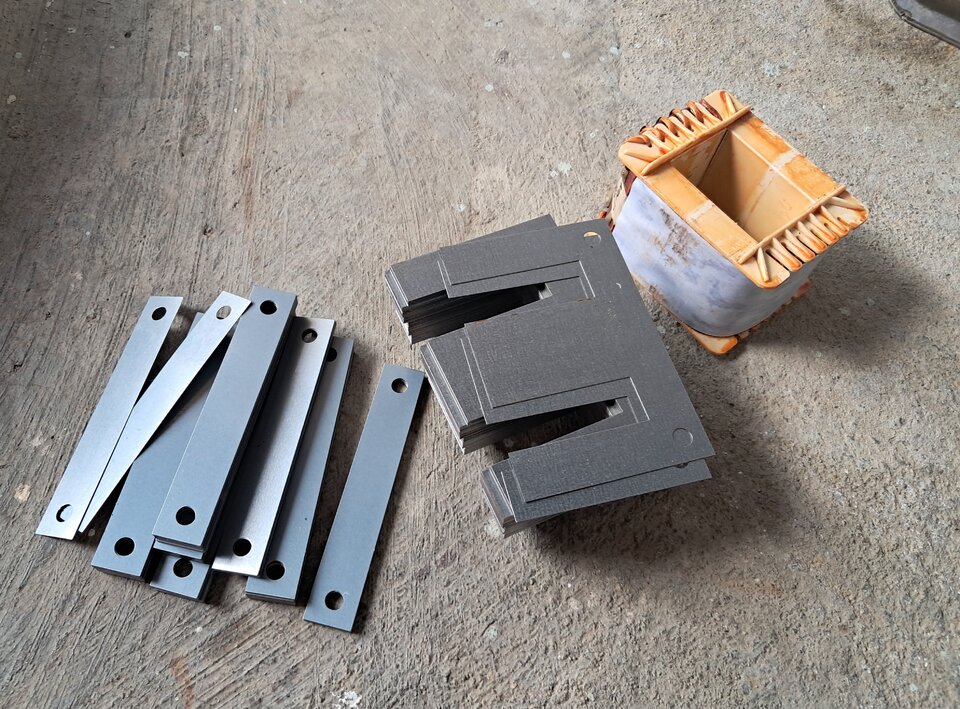

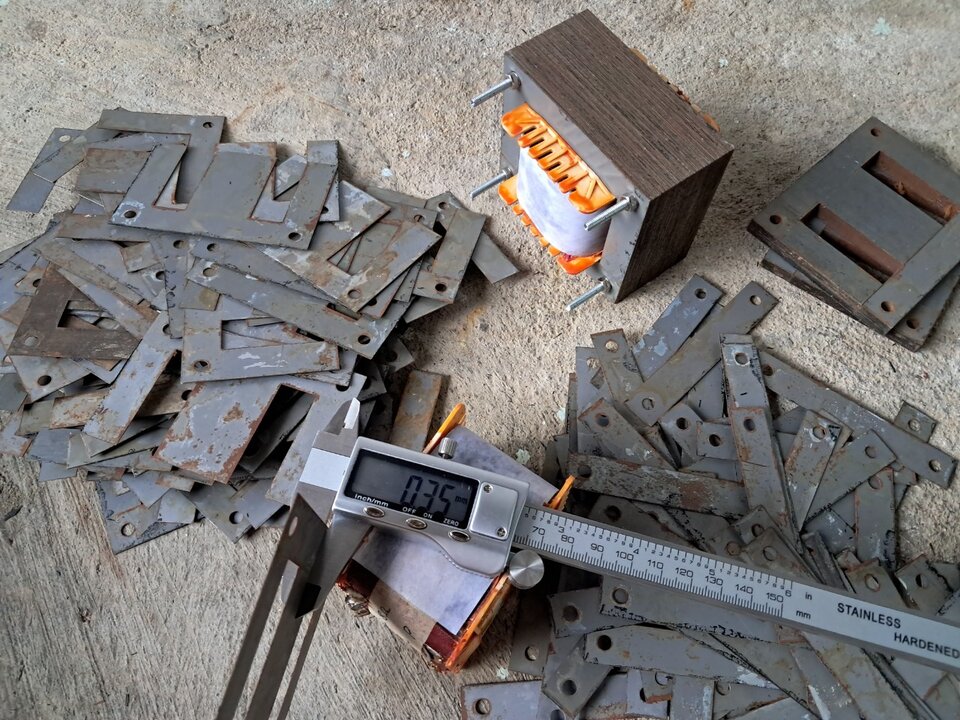

Gần tết rồi tranh thủ ngày nghỉ dọn nhà thì phát hiện còn những dự án dang dở lâu lắm đành ghép dọn nốt cho gọn gàng, cũng không biết có đủ đồ để hoàn thiện không nữa. Thôi cứ túc tắc đến đâu hay đấy



Còn sót mấy quả pháo cối, xưa các cụ cho và tặng

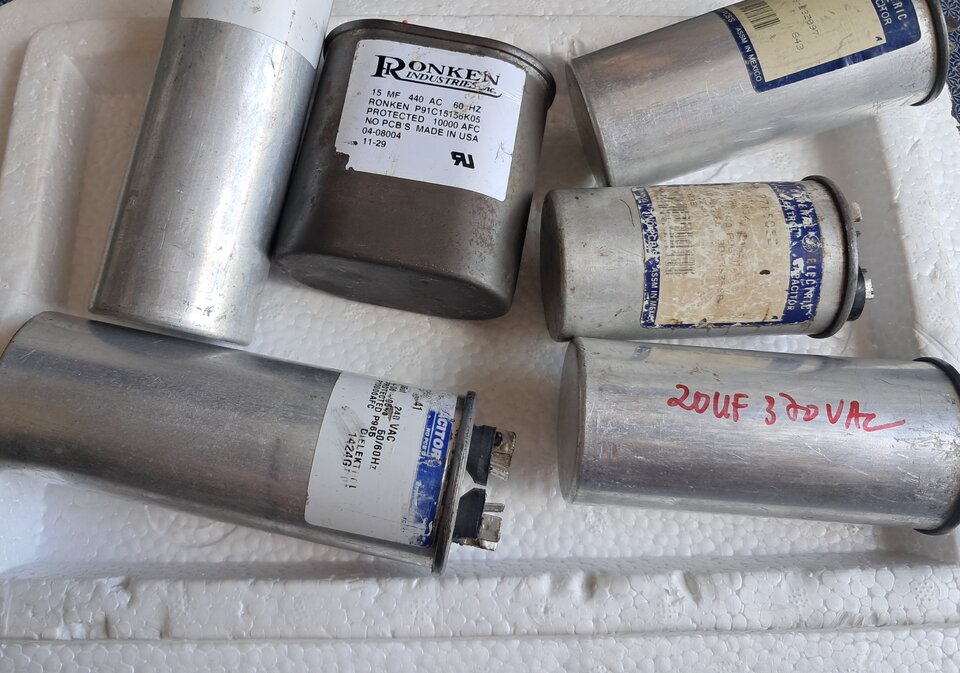

Đủ full oil phần nguồn



Bác có mạch nào hay, đã lắp xin gửi lên cho anh em tham khảo.
Cảm ơn.



809 , tz40 là nhửng họ đèn lưới dương , áp thúc (bias) vào lưới vào khoảng 12V-20V ( tương ứng dòng chạy từ 50-75ma) tùy theo yêu cầu bass của loa . Cá nhân em đã làm qua nhiều đèn từ AD1N (Tesla)811,812,814, 6c4G,300B,LS50,RLP35,2e22 .... đến các dòng sumo 4-65a, 4-125a ,211,GM70,emac TH100 .... cá nhân em dừng lại TZ40(hoặc 809- có thể cắm chung mà ko ảnh hưởng gì ) , và lựa chọn thứ 2 ngang ngửa là dòng 4-65a (hoặc 4-125A) bởi tiếng bass và trung trầm rất dày và sang ( em chơi active cross - chủ động ) nên cũng ko quan tâm lắm đến giải trên , với em là OK rồi

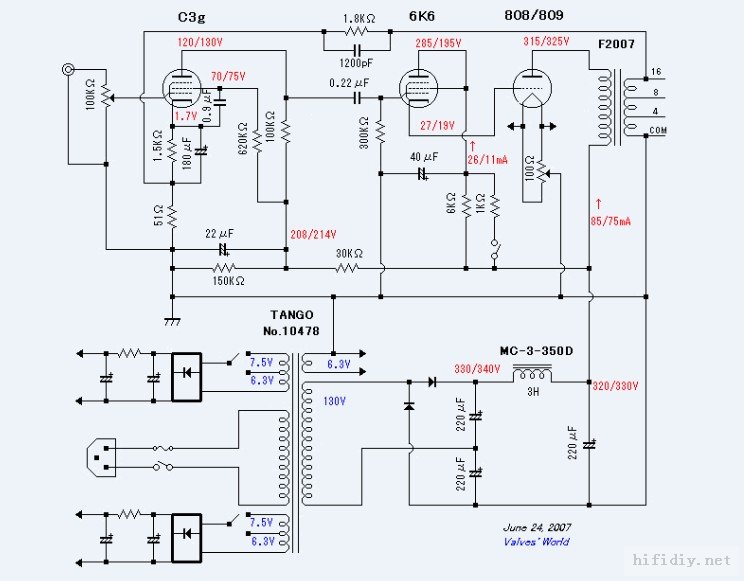

các cụ xem mạch này ok không nhé.



Mạch này đã từng thử qua , dòng thúc quá lớn dẫn đến bass căng , tiếng chát như bán dẫn , nên lái 2 tầng catod để đủ áp thúc 10-20V, dòng lái khoảng 7-12mA là vừa tầm

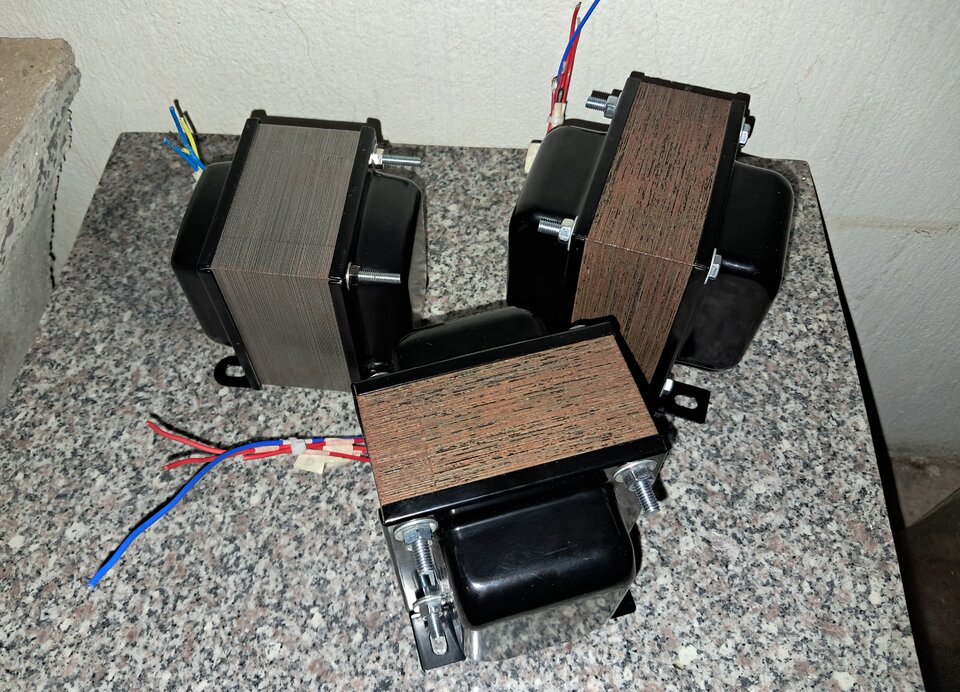

Nhớ ngày xưa phải chờ tới Tết mẹ mới mua được cho cái áo mới, rồi dặn dò phải giữ gìn cho mới. Giờ đây em nó cũng vậy đã có áo mới rồi

Chúc tới toàn thể ace mọi điều đều vạn sự như ý... Chúc mừng năm mới 2025.



Sao bác không phủ đen hết cho nó cùng tông với nhau. Chúc cả nhà năm mới vui vẻ, hạnh phúc.



Chưa kịp phủ thì cô hàng xóm mời qua nhà ăn mừng năm mới



để vậy nghe mới rên rỉ....



Rên rỉ được là ngon rồi bác. Sợ nhất là gỡ dây loa ra … OPT “tự hát”



Cảm ơn các bác đã xông đất năm mới nhà em.
Comment xíu cho có không khí.
@hoangphung Rên rỉ thì tốt quá, sợ nó gào thét
@My FB Vậy đỡ sắm loa

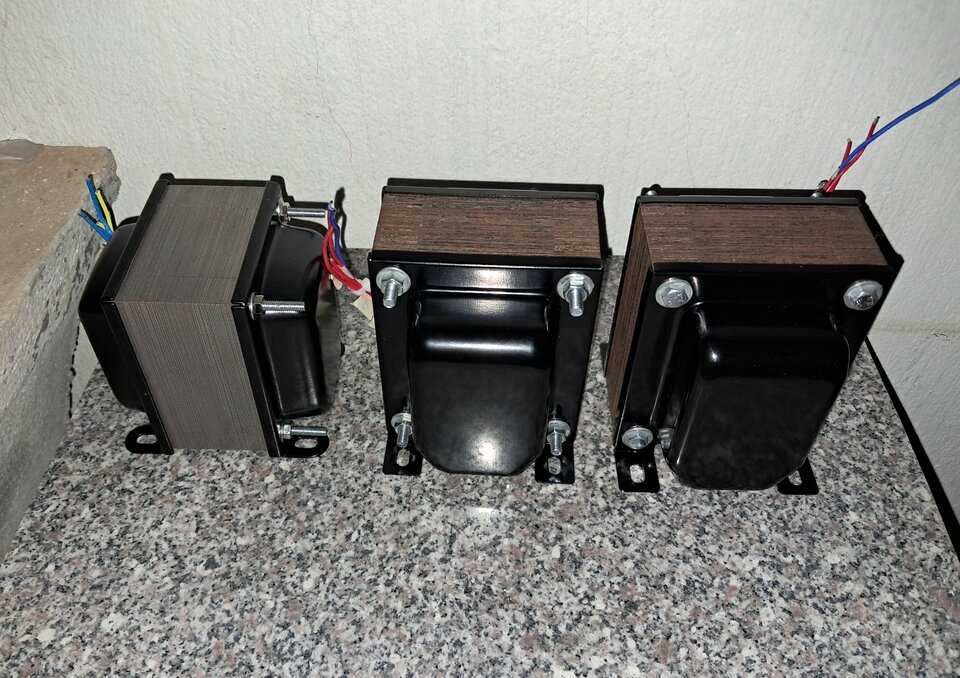

Theo yêu cầu của khán giả em phủ cùng tông đây

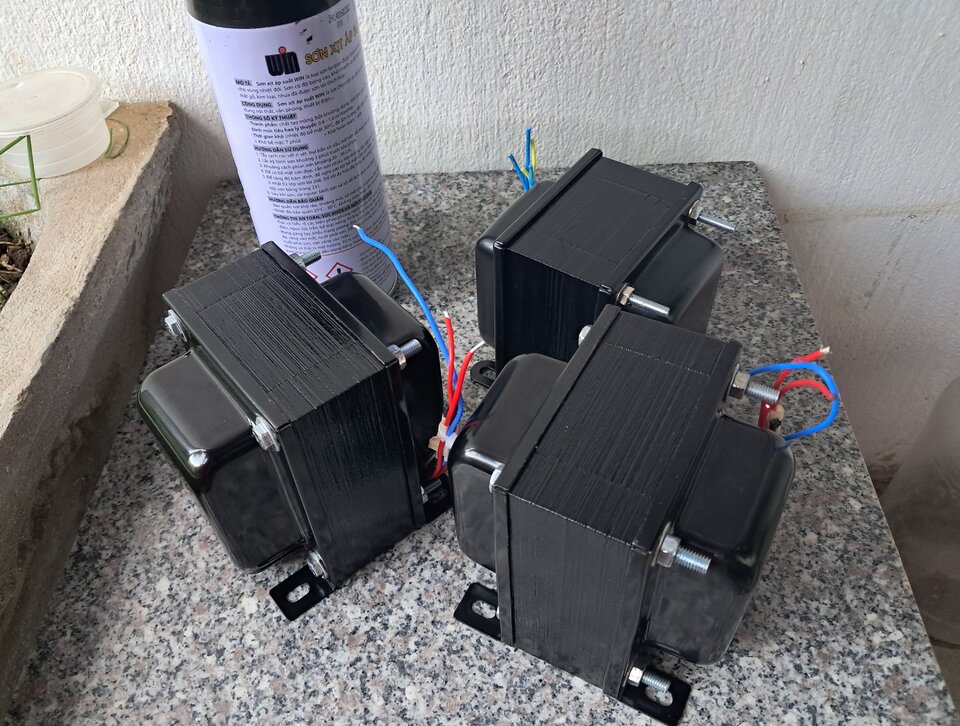

Có mấy cục biến áp mà làm mấy năm mới xong, diễn đàn ế ẩm quá nên dần mất cảm hứng.



đẹp quá thì lại giống hãng mất rồi. mà đồ hãng thì nghe không hay bằng đồ diy...



Hay dở tính sau, cứ dòm ưng con mắt đã bác nhỉ



em nhờ thót bác chủ chút.
EICO HF-32 dùng đốt tim đèn phono (V1) mắc ss với trở thoát đèn EL84 (R40).Em bỏ trở thoát R40 thì tiếng nghe êm hơn.Nhưng về lâu dài thì có hại gì không,nhờ ae chỉ giúp.



Thưa các cụ, cũng biết rằng thời điểm này 4rum vắng bóng và cái đam mê của em nó đến không gặp thời (muộn). Nhưng thôi, muộn còn hơn không. Sau hơn mấy tháng đào bới và từ chỗ không biết tị ti gì về kỹ thuật điện tử đến nay em võ vẽ được chút ít. Ấy vậy, chỉ vì biết được chút ít mà đâm ra hoá xxx hơn khi chẳng biết tị ti gì.
Dài dòng quá, em xin đi luôn vào đề: do sẵn có cặp 12AU7 mà tìm khắp 4rum không thấy có cái sê ma EL34 SE dùng nó làm tiền khuếch đại, nên cứ mạnh dạn ghép rỗi vẽ lại và mang lên đây nhờ các cụ góp ý thêm. Em sẽ tiếp thu tất cả các ý kiến để hoàn thiện lại cái sê ma rồi đi nhặt linh kiện phụ kiện phục vụ cho công cuộc do it myself. Báo cáo các cụ là em đang quấn cái BA nguồn rồi ạ.

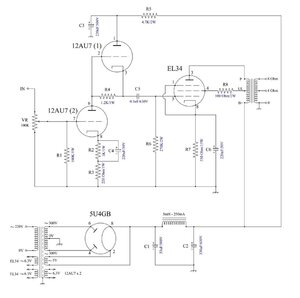

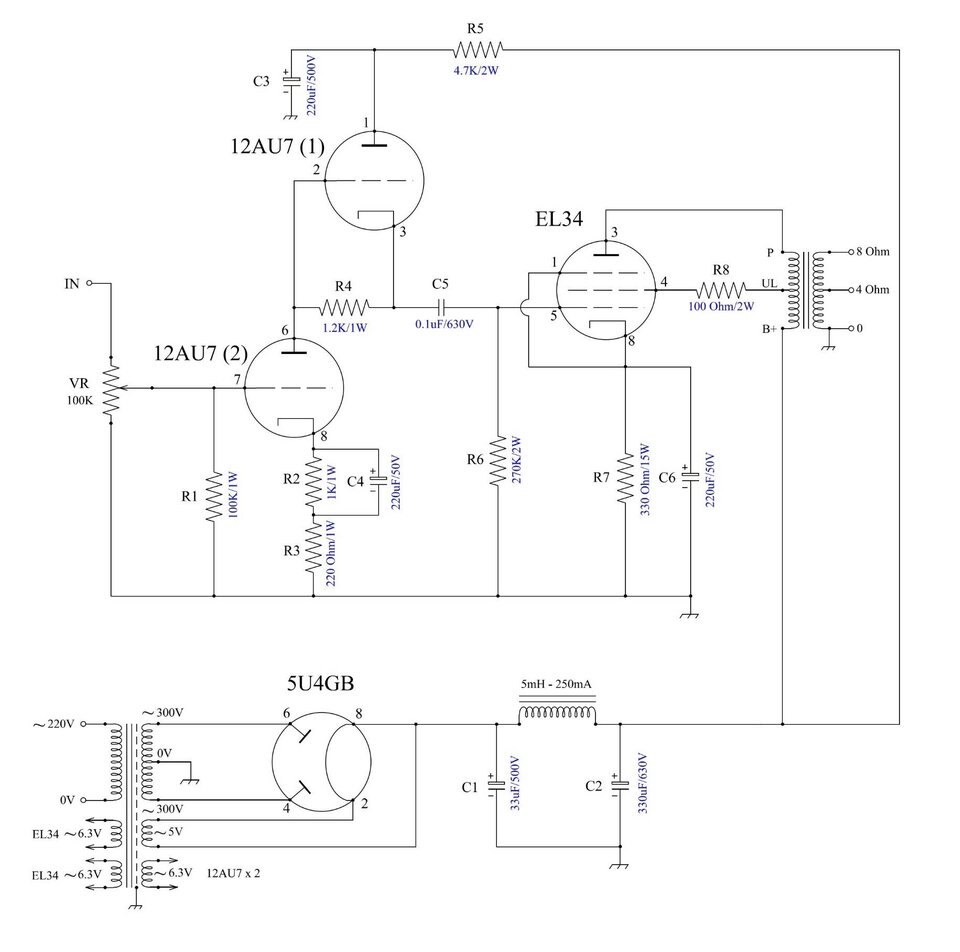

Dưới đây là cái sê ma em cóp nhặt ghép lại.
Các cụ cho em thỉnh giáo cái vụ trở thoát K mà trong sê ma của em đánh số là R7 có trị số 330R/15W, em thay bằng 270R thì dòng Ia nó có vọt lên không nhỉ?
@nguahoangphonui cám ơn bác đã gửi cái sê ma



Có tăng dòng, nhìn sơ đồ cũ nó chạy khoảng 60mA thay Rk 270 thì khoảng 70mA.



Em xin góp ý chút bác @Wantoknow cân nhắc

Choke 5mH hay 5H?
Tầng đầu thiếu trở tải cho anode 12au7 (1)
Trở R3 220ohm dùng để hồi tiếp nhưng thiếu mạch từ ngõ ra 8ohm hồi tiếp về. Không hồi tiếp thì bỏ R3
Ngồn 6v3 nên đấu thêm trở để làm điểm giữa nối mass chống ù
Trở cathode bóng công suất 5w đến 7w là dư công suất rồi. Trở này tỷ lệ nghịch với dòng, R giảm thì I tăng
12au7 gain thấp chắc nghe ỉu xìu, em đoán vậy



Mạch SRPP em à ..........!



Bác có nhầm chăng. 2 nửa của đèn đầu được sử dụng như nhau mà, 2 tầng khuếch đại cathode chung nối tiếp nhau. Đây không phải là đặc trưng của mạch SRPP



nữa trên là trở tải cho nữa dưới, nên không cần trở đèn trên. đèn trên làm việc nhờ trở 1k2 dưới cathode. vào lưới đèn trên lấy tín hiệu dưới cathode để giảm trở kháng ra.
nó là SRPP.
