Vâng em cứ ăn chắc kiếm trở công suất tầm 15W trở lên để táng vào chân kathode của EL34.
Cái chỗ em bôi đỏ thì em không hiểu ý cụ là gì ạ.
Vụ máy hiện sóng thì em không có, em tay mơ mà. Thôi thì cứ để cho nó hót đã rồi em sẽ mod miếc này nọ theo tai muỗi của em vậy. Mà em cũng chỉ tơ lơ mơ ở cái đoạn: tăng giảm trị số tụ thoát K ở 2 bóng pre hoặc pow; mắc song song thêm tụ 0.047-0.063uF vào tụ nối tầng để cải thiện dải high. Chắc chỉ vậy!



nếu không có máy đo thì để nguyên vậy ráp.



Báo cáo các cụ: sau khi thu gom nhặt nhạnh cuối cùng em đã ráp xong và em nó đã cất tiếng hót ngay sau khi đóng điện. Kết quả như sau:
- Có ù nền nhỏ, phải ghé sát tai vào loa mới nghe thấy - loa của em có độ nhạy là 87db (nếu loa có độ nhạy cao hơn chắc tiếng ù sẽ to hơn, em đoán vậy).
- Volume phải nhích tầm 9h mới có tiếng, có lẽ do bóng 12AU7 có muy thấp. Nếu cắm 12AT7 hay 12AX7 chắc tiếng sẽ lớn hơn, em cũng đoán vậy vì em không có 2 loại bóng này.
- Dải bass sâu và chắc, dải mid thực sự chưa được như ý: chưa có độ nảy và dày dặn như em mong đợi. Dải high hơi thiếu. Loa em sử dụng test là JBL Decade 36 và so sánh với amply Luxman L308.
- Về điện áp 1 chiều em đã đo tại các điểm như hình.
Kính mong các cụ chỉ điểm tiếp cho em cần điều chỉnh thay đổi cái gì và như thế nào để em tiếp tục hoàn thiện. Riêng dòng Ia của EL34 với áp tại Kathode em đo được như hình thì tạm tính Ia = 73mA, em đang định tăng trị số trở thoát kathode R7 lên để cho dòng Ia < 60mA như đa số các cụ đã đề suất lựa chọn.



Tui nhiều chuyện chút nha! Cái dạng mạch srpp này đã hổng ngon mà phân cực như cái Pow nữa thì như bác đã nhận xét. Thôi thì chữa cháy chút :
- Bỏ con R2 đi chân 8 nối con R3( 220 ohm) xuống mass tụ catot cũng nối thẳng mass.
- R1 270k hoặc 470k cũng đc
- Chân 6 nối chân 2 bằng trở 1k , lấy con R2 tháo ra dùng
- R6 nếu có trở 470k thì đổi
- Con 330 ohm nếu muốn giảm dòng thay bằng 390 420 cũng đc. ( dòng dù có giảm nhưng biên độ k đại của el34 cũng vậy).
Tạm vậy đi rồi thử coi sao? Vụ ù xì thì với cái el34 nếu đi dây ko lỗi thì nó im re dù cắm vào loa kèn hay Fullrange cái này k tra sau.
Nếu nghe đỡ đỡ thì bác xài 1 thời gian đi rồi sau này muốn em iu khoa học thì làm lại cái mạch khác bỏ cả tụ nối tầng !



À quên con R4 1k2 thay tạm thành 4k7 rồi đo chân 6 coi bao nhiêu Vdc nha , nói chung thay đổi con R4 để chân 6 còn khoảng 90vdc



@minhhp6365 báo cáo cụ do gia đình có công chuyện nên nay em mới rảnh rang vào đọc bài. Em rất cám ơn!
Hai ba hôm nữa em lại bày ra để thi triển theo như cụ đã mách bảo. Tuy nhiên cụ cho em hỏi: tăng điện trở lưới R1 và R6 nhắm mục đích gì ạ?



Làm gain tăng 1 chút và trầm, nhớ chổ chân 6 khoảng 90vdc



Dạ vâng. Tuy nhiên dải trầm em đang nghe rất có lực rồi ạ.
Cụ cho em hỏi thêm: ngoài ra có cần tăng R5 để giảm bớt áp ở chân 1 (Anode) của bóng 12AU7 không ạ? Em đang dự định như vậy.



Đang thiếu mà bác tăng làm gì, Va hiện tại chưa tới 150v thì lo gì



@minhhp6365 kính cụ, sau mấy ngày lọ mọ cầm mỏ hàn tháo ra gắn vô em đã thay đổi một số trị số điện trở theo như hình bên dưới, cụ thể:
- Tầng công suất EL34: trở thoát lưới R6 em nâng lên 470K, trở thoát cathode R7 em nâng tạm lên thành 560 Ohm với áp DC em đo ở chân 8 là 27V như vậy dòng Ia đang chạy ở mức 48mA => hơi thấp so với thiết kế. Em sẽ kiếm con trở khác thay thế sau.
- Tầng driver và pre em đã thay như cụ chỉ: R1 = 470K, R3 = 220R, R2 = 1K nối từ anode (chân 6) của tầng pre sang lưới (chân 3) của tầng driver. Để đạt ngưỡng ~90VDC ở anode (chân 6), sau nhiều lần thay đổi trị số trở R4, cuối cùng em vẫn để nguyên R4 = 1.2K, đồng thời em thay R5 = 9.4K (nối tiếp 2 trở 4.7K) để hạ áp. Như vậy VDC chân 6 mới đạt.
Kết quả:
- Về điện áp VDC tại các điểm đo kiểm tra (như hình) em đã đo lại với tín hiệu đầu vào là tĩnh (volume = min = 0V), electricity = ~230VAC do đó áp thứ cấp cao áp 300V là 317VAC và B+ = 345VDC (sao nó cao quá vậy?)
- Về chất âm: bass xuống thấp nhưng không gọn, lùng bùng. Mid nổi và nảy hơn nhưng em vẫn chưa thấy phê, em nghe thử 3 bản: Toccata của Marcin, Speak softly love của Yao Siting, Diễm Xưa của Thân Minh Trang. Treble thì gần như chìm nghỉm không thấy leng keng trên nền nhạc nữa. Tổng thể nghe nhừa nhựa của chất đèn, nhưng tối vì thiếu dải trên.
- Ù nền vẫn còn: có lẽ do em không nối trở 100R xuống mát ở phần nguồn đốt tim 6.3V cho cả 12AU7 và EL34.
Thắc mắc:
- Tại sao VDC tại chân 6 và chân 2 bằng nhau (= 88V) dù đã có điện trở R2 = 1K giữa 2 chân này. Hay cách khác là, phải có sut áp trên 2 đầu điện trở R2 chứ? Hay là em đấu sai chỗ R2 và R4, nghĩa là R4 phải nối giữa chân 2 và 3 chăng? Thực tế em đang nối như hình ạ.
- Uac của 2 tầng pre và driver đèn 12AU7 sao lại chênh nhau lớn vậy? Uac tầng pre là 87V, Uac tầng thúc là 190V. Như vậy có đúng hay không? Nếu chưa đúng thì xử lý thế nào ạ?
- Em thấy đa số các topo thiết kế đều chỉ chạy Ua của bóng EL34 ở mức 250VDC - 280VDC, mà của em đang ở mức 337VDC. Như vậy về lâu dài có sao không ạ? Xử lý vấn đề này như thế nào ạ?



Giải đáp chổ THẮC MẮC:
- chân 2 lưới đèn ăn dòng rất nhỏ nên qua trở R2 nó gần như ko sụt áp. Như sơ đồ cấu hình srpp là đúng rồi.
- R3 R4 khác nhau nên áp 2 plate lệch là đúng rồi cố tình để áp lái cao hơn.
- trước đó el34 chạy dòng lớn bây giờ dòng nhỏ nên áp tăng. Nếu chưa có trở 390 ohm xài đỡ lại con cũ 330 thì nó tuột xuống.
Thấy nguồn sau choke chưa gác con 100k ( để ghim áp xả tụ) nối song song tụ C2. Bác gắn lại con 330 ohm để bias bóng el34 như cũ rồi nghe thử. Trở thoát lưới tăng thì trầm và gain nó tăng hơn , mạch srpp nó ít méo nhưng khô và ngang... do chổ nối anod catot. Ráp đèn từ từ bình tĩnh nếu bác thích EM IU DIY ĐÈN thì mình biết gì chỉ đó nghe đã đời mạch này rồi chuyển qua vài mạch khác... cuối cùng chốt là do bác.
À! Chổ đốt tim đèn ( 6v3AC) nối thẳng 1 đầu xuống mass tổng giảm ù è ko qua đ trở gì hết



À còn điểm thắc mắc của bác nữa là áp của el34, tui thấy nó chạy ngọt ở Va khoảng 250 300v SE dòng khoảng 50mA . Đc phần công suất thì UL nghe ghét nhất 5 cực dễ nghe hơn, loa dễ kéo và khoái cải lương nhạc vàng ... chơi Triode.



6 năm rồi mới lọ mọ ráp lại con này để .... tặng!

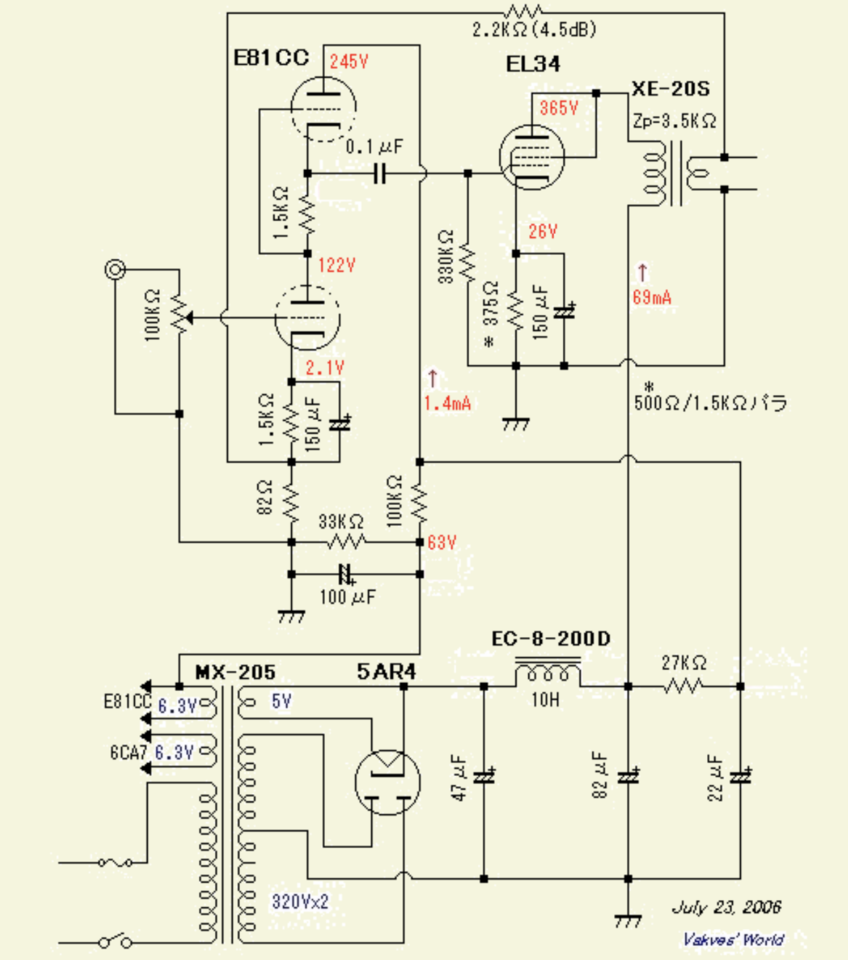

Tặng bác cái mạch

Bác nên treo áp 60v vào đốt tim 6,3v bóng 12AU7 để giảm ù. Dùng VOM đo 2 cọc loa xem nó ra bao nhiêu mV để biết được mức độ Hum/ Noise (khi đo nhớ kết nối với loa bác nhé)
Tạm thế đã



Vậy nhờ cụ giải thích giúp thêm là việc gắn thêm trở R2 = 1K giữa chân 2 và chân 6 thay vì nối thẳng trực tiếp hai chân này với nhau để làm gì ạ (em muốn hiểu rõ để học hỏi ạ)?

Con trở 100K xả tụ này dùng loại bao nhiêu Watt ạ?

Ngày mốt em đi lấy cặp trở 390 ohm/5W về gắn lại rồi em sẽ nghe test và báo cáo lại ạ. Được cụ chỉ bảo tận tình thì không còn gì quý bằng, em sẽ theo tới cùng ạ.

Nghĩa là cả ba nguồn đốt tim 6.3VAC (em đang dùng hai nguồn cho từng bóng EL34, và một nguồn dùng cho hai bóng 12AU7) phải không ạ?

Cái khúc này em chưa hiểu ý của cụ lắm. Cụ phân tích rõ hơn được không ạ?

Cụ diy đẹp quá, mạch em đang làm có vài ba cái linh kiện thôi mà dây dợ như mạng nhện .
Đếm sơ sơ thấy cụ có tận 4 tubes amp, chưa kể con pre nằm cạnh. À trên cái kệ có phải 300B SE không ạ.

Ôi cám ơn cụ rất nhiều, được cụ chỉ điểm thêm em giờ mới hiểu, trước em có xem cái mạch này nhưng vì có cái TREO ÁP ĐỐT TIM (nhờ cụ chỉ nên mới biết) mà em chẳng hiểu nó là mô tê gì nên bỏ qua. Vụ này em sẽ làm sau vì mấy nhẽ: tiếng ù rất nhỏ phải ghé sát tai vào loa mới nghe được, trước mắt em sẽ thực hiện xử lý ù hum theo cách đơn giản trước (theo cách của cụ @minhhp6365 chẳng hạn). Nhân tiện cụ cho hỏi luôn: áp treo đốt tim này có nhất thiết phải là 60v không? Nếu không thì trong khoảng nào là dùng được ạ?



Em quên, áp ở 2 cọc loa là ~1,7mV (AC) ạ. (Em nghe nói là phải dùng cái đồng hồ kim vảy để đo mới đúng, nhưng em không có loại này )



Wua! Thắc mắc nhiều dữ!
- trở đó có vài công dụng như gạt bớt nhiễu ký sinh tự kích gì đó
- 100k/5w đi dùng trở sứ cũng đc. Trở catot el34 xài 330 cũng đc 73mA/300v vẫn ok
- cứ mỗi cuộn đốt tim cho 1 đầu về mass ( làm cái trạm tạm gọi là mass tổng, điểm giữa cao áp nguồn nối vào mass chổ tụ C2 nối vào đó rồi các đầu kia hàn vào)
- các chế độ chạy này để bác tự nghiệm
- đúng rồi 300BSE bóng KR con pre để chơi Phono và tape head
- cám ơn



Cụ nhiệt tình quá! Em rất lấy làm cảm kích và mong được cụ chỉ bảo thêm.
Em có nhiều thắc mắc là do còn n.g.u ngơ lắm ạ. Em mới chỉ tìm đọc trên 4rum này khoảng hơn 2 tháng nay và tập tành lắp ráp một cách máy móc, may còn có cụ chỉ bảo nên tiện hỏi luôn để mong tích luỹ thêm chút ít hiểu biết.
- Trở thoát K = 390R ngày mai em đi lấy là ráp lại luôn ạ
- Vụ làm mát tổng em đã làm ngay từ khi lắp ráp và y chang như cụ chỉ dẫn: gần sát chân âm (-) của tụ C2 em làm 1 cái trạm hàn, rồi tống tất cả các điểm cần lấy mát về đó (mỗi bóng cũng có 1 điểm mát riêng, rồi từ đó đưa về điểm mát tổng) kiểu mạng hình sao vậy.
- Tối qua sém chút em dán con trở 0.5W vào hai chân tụ C2. May khựng lại vì suy nghĩ chỗ đó áp thì cao, tụ lại dung lượng lớn nên khi nó xả cái roẹt thì con trở vàng khè và rồi sau đó không biết chuyện gì sẽ đến. Vì thế mới hỏi lại cụ cho chắc cú
- Các chế độ chạy: em không biết luôn ạ, cứ ráp rập khuôn ạ, cụ cứ chỉ đâu em làm đó.
- 300B em khoái lắm nhưng ngặt nỗi kinh tế chưa cho phép nên chưa thể theo được.
Em cám ơn cụ ạ.



Hà hà... về hưu cũng lâu ở không cũng buồn xạo sự chút cho vui mà !
