Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Thanks bác chỉ điểm
Đã lấy Fe của bác UY,
Chỉ có điều, khổ 1 cái là mua có 1 cân Fe mà tự nhiên lướt 1 vòng shop bác chủ, vậy là tiền triệu ra đi
Cái thói quen mua sắm linh kiện tùm lum ko bỏ đc,
Không trách gì chị em nhà mình cứ thích đi siêu thị



Không lạ đâu cụ, nhất là đối với Fe Nhật
Nó là EI86 mà
Cụ lấy Tên Fe chia 3 là ra lưỡi,
Ví dụ:
- EI66 => lưỡi 22
- EI76 => lưỡi 25,3333333
- EI86 => lưỡi 28,6666666
- EI96 => lưỡi 32
....
Em tháo khá nhiều biến áp Nhật, em đo thấy thế,
Lõi nhựa mua ngoài chợ nhà ta, đôi khi nhét vào rát rạt mới ớn, ai ham quấn đầy cứng lõi Bobbin, phình chút xíu là cạ côn liền hà



Em mới tra bảng EI size standard đúng là em nhầm thật

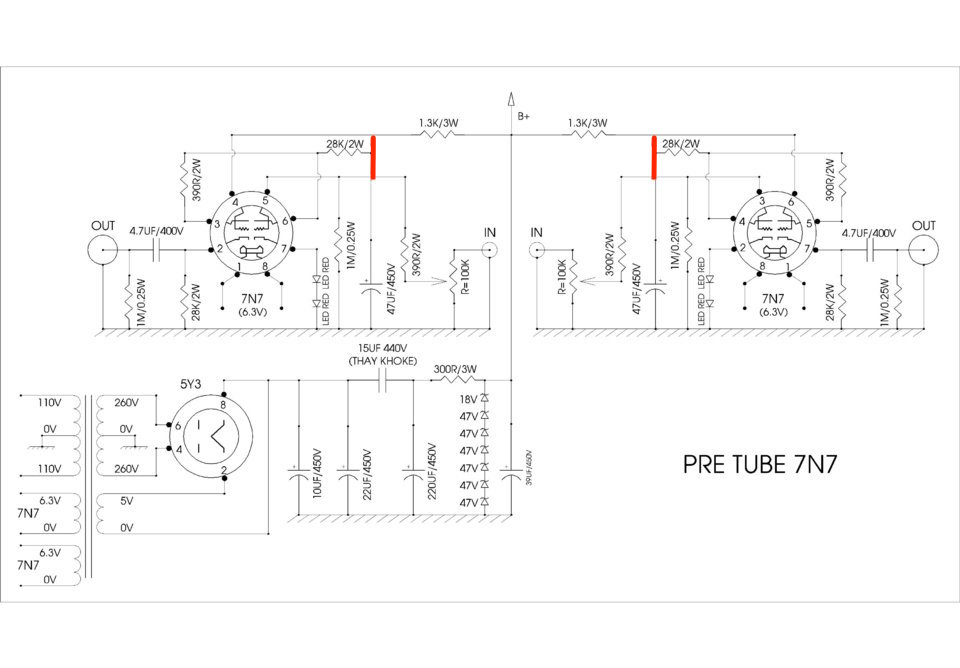

Em có vẽ lại mạch pre 7N7, nhờ các bác soi dùm sai đúng chỗ nào để em còn chấm muối ớt ah. (Mấy con tụ trở này em đã gom đủ rồi).
Tks các bác.

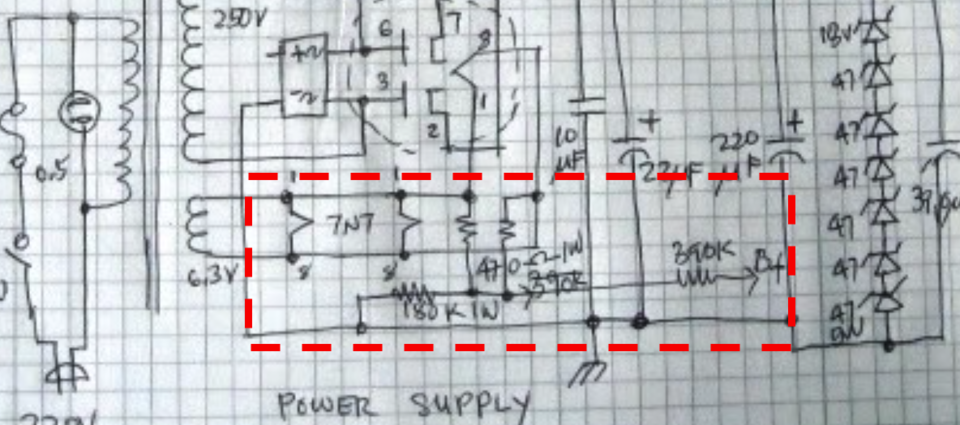

Em mới soi sơ thấy cần bổ xung phần em bôi đỏ . Chưa thấy treo áp đốt tim (trong sơ đồ em post có phần này mà)



Em căng mắt ra vẫn không thấy mà cái vụ treo áp đốt tim em vẫn còn lơtơmơ lắm, bác treo luôn cho em đi.



Em đang lu bu . Nó là chỗ này

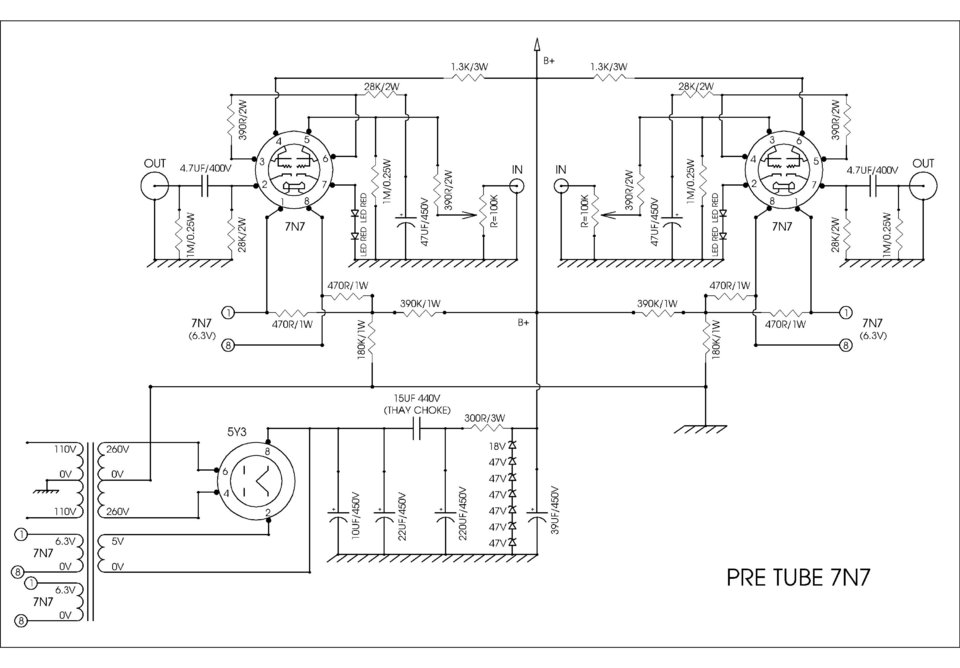

Vậy em treo lên, bác tái khám tổng quát để em sáng mắt ra ah.



Với mạch vẽ như thế này có treo lên rồi đốt mãi không sáng ngựa hoang ơi...
Và rồi xong cái vụ sáng tim thì mạch lại mãi không chạy lại lên đây làm mấy quấn tiểu thuyết mất....



Cụ rườm rà quá,
Cụ cứ phỏng theo mạch cụ MyFB đã vẽ, đã post lên, muốn hiểu và nhớ mạch thì vẽ lại, cũng nên vẽ theo lối ấy, đơn giản, dễ hiểu, thông dụng, dễ thi công.

Đằng này cụ bày đặt vẽ lại, đối xứng gì gì đó, nhìn rối hết cả mắt, lại còn nhầm lẫn chân cẳng giữa 2 bên, rồi mạch thiếu đường nối cấp nguồn vào anode đèn 7n7, dễ gây nhầm lẫn lúc thi công. Niwbi nhầm 1 chút là dễ tẩu lắm.

Theo kinh nghiệm của em, khi DIY, chú trọng đơn giản, hiệu quả, nên tránh xa rườm rà không cần thiết



Góp ý của em sau tổng quát



Bác chủ vẽ bằng trình gì mà thấy đẹp và chuyên nghiệp thế !



Phải công nhận bác ấy vẽ đẹp thật. Em toàn vẽ bằng Word với Excel . "Dân văn phòng" mà
Ngày xưa Bác Nonew cho em cái CD phần mềm vẽ mạch dùng trên Microsoft rất tiện.
Giờ chuyển qua dùng Mac nên vất vả



Còn em sử dụng máy cơ quan chỉ được cài phần mềm office , nên đánh vật môn vẽ này bằng PowerPoint cả hơn chục năm, vẽ cho mình đọc và in khi gia công cũng tạm ổn. Không có trình chuyên, nên vẽ chua ra phết. Dân mình sài phần mềm chùa nhiều rồi, giờ nhà phát triển chuyển hướng theo phương thức cài online, tìm được bản crack nhưng chỉ sử dụng thời gian. Thấy bỏ tiền mua xót xót sao ấy.



Hi các bác.

- Trước hết chân thành cảm ơn các bác đã góp ý cho em, sau cũng xin giãi bày đôi điều. Trong số các bác có thể có người không phải là dân điện tử chính hiệu nhưng cũng có ít nhất là hơn chục năm kinh nghiệm về lĩnh vực này, còn em cũng bon chen đua đòi theo các bác chưa tròn 1 năm nên không thể các bác nói cái là em hiểu và nhận ra ngay được, rất mong các bác thông cảm cho điều này. Thứ 2 em chỉ làm theo mạch có sẵn tức là ráp y khuôn nó khác tý là em chưa biến hóa được, như mạch bác My FB đưa lên và những gì nhận được từ bác thì lại có sự khác biệt: đèn nguồn và cục nguồn.

- Bác FieldCoil Adventure : Mạch em nhìn thấy rối nên em vẽ lại để mình dễ hiểu, mà em đã vẽ ra chắc chắn em sẽ hiểu mình vẽ gì, em chỉ sử dụng AutoCad xuất ra file JPE hoặc PDF post lên thôi, đây mới là nghề chính của em.

- Khi bác My FB đưa mạch lên và nói thiếu, thì với bác là không thể sai hay nhầm lẫn được. Quá trình em vẽ đã soi từng đường nét, ký hiệu so với mạch rất kỹ nên chỗ thiếu thực sự em vẫn chưa nhận ra. Còn sai ký hiệu choke em thấy không sai chỉ là chưa đúng thôi, vì khi bác nói tụ dầu thay cho choke thì em lại nghĩ lấy tụ dầu để thay choke khi thi công mà lại không hiểu ý bác gửi tụ dầu thay thế cho cục choke không có.

- Bác rock0em_h_x : Nhầm lẫn chân cẳng giữa 2 bên, cũng như trên đã nhìn rất kỹ so với mạch không thấy nhầm...

- Bác nguyenha7940 : Em không lên đây để viết tiểu thuyết hay ngôn tình mà chỉ xin ý kiến và trao đổi với các bậc tiền bối những gì mình không hiểu, không biết.

- Có 1 câu nói của Hitler rất tâm đắc: “Nói 1 lần người ta không hiểu, nói 2 lần người ta vẫn không hiểu thì nói thật nhiều lần chắc chắn người ta sẽ hiểu” không khác gì câu nói cửa miệng của mình “Cái gì không mua được bằng tiền thì sẽ mua được bằng rất nhiều tiền”. Các bác có thương thì chỉ cụ thể dùm em, vẫn là chỗ thiếu và chân cẳng của đèn...

Mong các bác thông cảm cho nhiều lời của em.

Thank for all.



Sử dụng phần mềm vẽ chuyên nhìn thấy tăng tính chuyên nghiệp hơn. Xưa cũng dùng Cad 1997 để vẽ, sau này nhiều lần nâng cấp máy tính, có hỏi giá phần mềm bản quyền cho Cad mà thấy chóng mặt, rồi bỏ luôn, chuyển qua Corel cũng bản crack.
Thank Bác Nguahoang chia sẻ.

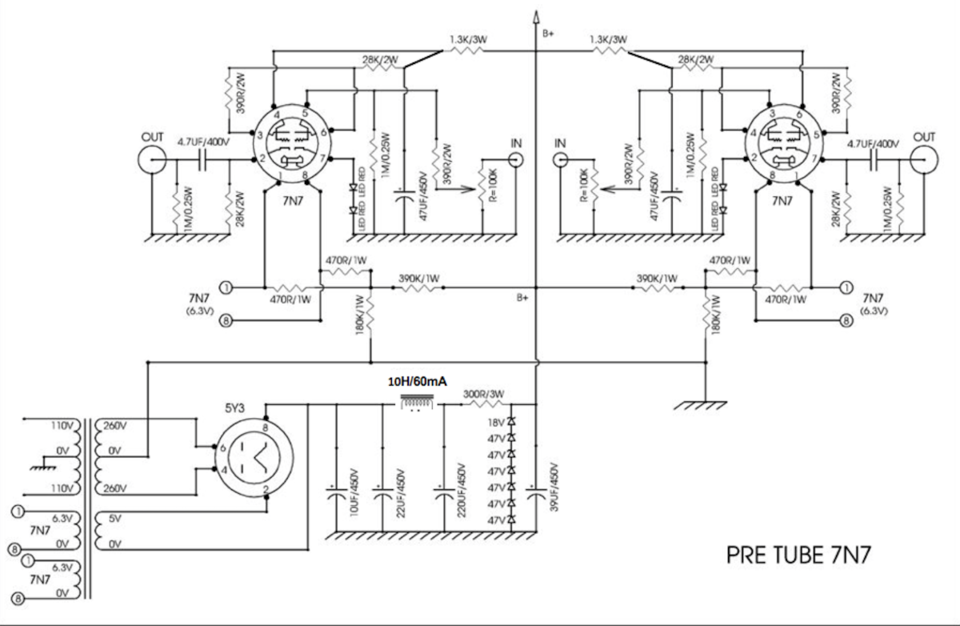

Em đã vẽ thêm chỗ thiếu và sửa ký hiệu choke giúp bác rồi nhé . Em thích bác tự sửa để bác nhớ, vả lại bác vẽ đẹp quá nên em không muốn sửa



Cad crack đầy nhan nhản đó bác. Dễ nhất vs các bác không chuyên là phần mềm Visio của MS office.
E thích vẽ tay hơn. Hị hị! Với time b chủ bỏ công ra vẽ, chắc thừa để hàn xong cais pre roài



=> Hôm sau em nhờ chút xíu vụ autocad nhá cụ

Chưa đúng, và mạch ko có điện cấp cao áp vào máy, máy ko hát đc thì là ... sai, hehe

Bóng 7n7 có g1 và g2 là chân 4 và 5. Kênh bên trái đúng rồi.
Kênh bên phải bác vẽ nhầm chân: Chân 4 và 5 thành anode và chân 3 và 6 thành lưới ... là bị nhầm. Nhìn vào đó hàn thì thằng kêu to thằng kêu nhỏ hay xẹt xẹt lại bị tẩu à nhà



Em đi khám mắt bs phán 10/10 mà sao lạ nhỉ... Đúng là thiếu và sai
Tks bác.



Em vẽ tay tệ hơn vẽ máy bác ah.



Lại cảm ơn các bác. Thế em mới có cơ hội để tiến bộ chứ.



Bác nên sửa số chân đèn bên phải giống với chân đèn bên trái nữa mới OK, em quên nói , em thử sửa thấy xấu quá nên ... để nguyên



Nếu b nguahoangphonui muốn chuyển tone dịu dàng và êm ái thì có thể chơi shema này, e ráp lâu lắm rồi và khá ưng. Mạch cathode follower phù hợp vs phố ghép pow bán dẫn, nếu bác chơi pow đèn thì mạch shunt này dễ nghe hơn
