Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

thanks cụ tiền bối, em nghe danh cụ đã lâu đã lâu nhưng chưa được yết kiến.
Kinh nghiệm là gì? là đúc rút cái sai, cái đúng, cái chưa được, cái được,... theo thời gian. Tuy nhiên người ta khi thực hiện 1 công việc mới mẻ thường rất có nhiệt huyết và nóng vội nên sẽ để lại hậu quả về sau, còn hậu quả theo cấp độ nào ta chưa bàn tới và sau đó ta sẽ chốt 1 câu để lấy kinh nghiệm, cho nên sau nhiều thời gian tích lũy kinh nghiệm ta sẽ giúp đỡ những người chưa biết và sắp sửa bước vào 1 công việc mới bằng kinh nghiệm đi trước của mình. Cảm ơn bác đã chia sẽ.
Em đã thống kê để gom các linh kiện và vẽ lại mạch el34 của các cụ đi trước đã lắp ráp thành công. em vẽ luôn 2 vế để sau này đi dây dễ hiểu, bác xem dùm ổn chưa? có thay đổi hay điều chỉnh như thế nào không?
Em tính sơ bộ 4,5 củ rồi mà vật liệu đơn giản thôi đó, chưa tính phát sịnh. Bác xem có bổ sung gì không? Mà bác có cái gì không dùng nữa đừng bán đồng nát hỗ trợ cho em út thì quý hóa quá, hi.hi.
Kính bác.
I. LINH KIỆN:
1 Ổ điện 3 chân (Nguồn vào 220V) 1 10.000 đ 10.000 đ
2 Công tắc nguồn 1 75.000 75.000
3 Đế đèn 8 chân 5 35.000 175.000
4 Bóng Led 1 1.000 1.000
5 Socket cầu chì kèm cầu chì 2A 1 10.000 10.000
6 Cọc loa bé (c17) bộ 4 cái 1 120.000 120.000
7 Bu lông lục giác M3x10 (pk158) 10 1.000 10.000
8 Êcu 3mm (PK214) 10 300 3.000
9 Long đen 3mm (PK215) 10 400 4.000
10 Nhựa cài dây (PK108) 10 1.000 10.000
11 Dây mạ bạc đường kính 1.7mm 2 30.000 60.000
12 Dây 1 lõi mạ bạc 1.05mm 4 15.000 60.000
13 Trạm nối hàn 1 22.000 22.000
14 Bóng EL34 2 275.000 550.000
15 Biến thế OPT (ra 0Ω, 4Ω, 8Ω) 2 400.000 800.000
16 Vành nhôm hiện thị Vol 1 10.000 10.000
17 Choke lọc nguồn 5H, 200mA 1 120.000 120.000
18 Bóng nắn 5U4G 1 400.000 400.000
19 Núm Vol 1 20.000 20.000
20 Chân đế ampli 4 3.900 15.600
21 Ống gen nhiệt 5mm 5 4.600 23.000
22 Volume kép stereo 100K 1 65.000 65.000
23 Chân tín hiệu vào (CD & Aux) 2 120.000 240.000
24 Tụ 47uf/450v 1 14.700 14.700
25 Tụ 100uf/450v 1 19.000 19.000
26 Tụ 22uf/450v 2 12.000 24.000
27 Tụ 0,22uf/630v 2 19.000 38.000
28 Điện trở 220K/2W 1 4.000 4.000
29 Điện trở 2,2K/1W 1 2.000 2.000
30 Điện trở 12K/2W 2 8.100 16.200
31 Điện trở 10K/5W 2 13.500 27.000
32 Điện trở 12K/5W (Chưa tìm được) 2
33 Điện trở 220K/2W 4 4.000 16.000
34 Điện trở 2,2K/2W 4 6.000 24.000
35 Điện trở 220R/2W 2 7.200 14.400
36 Điện trở 100R/2W 6 16.250 97.500
37 Điện trở 250R/2W 2 2.000 4.000
38 Điện trở 220R/5W 2 13.500 27.000
39 Điện trở 250R/5W (Chưa tìm được) 2
40 Biến thế nguồn (Chưa) 1
41 Bóng 6SN7 2 400.000 800.000
42 Chassic (Đã có) 1
43 Ốp nguồn (Chưa) 4
44 Tụ 100uf/150v 2 230.000 460.000
Tổng cộng 4.391.400
Em chưa có loa sau khi mạch thành công sẽ tìm loa để ghép.

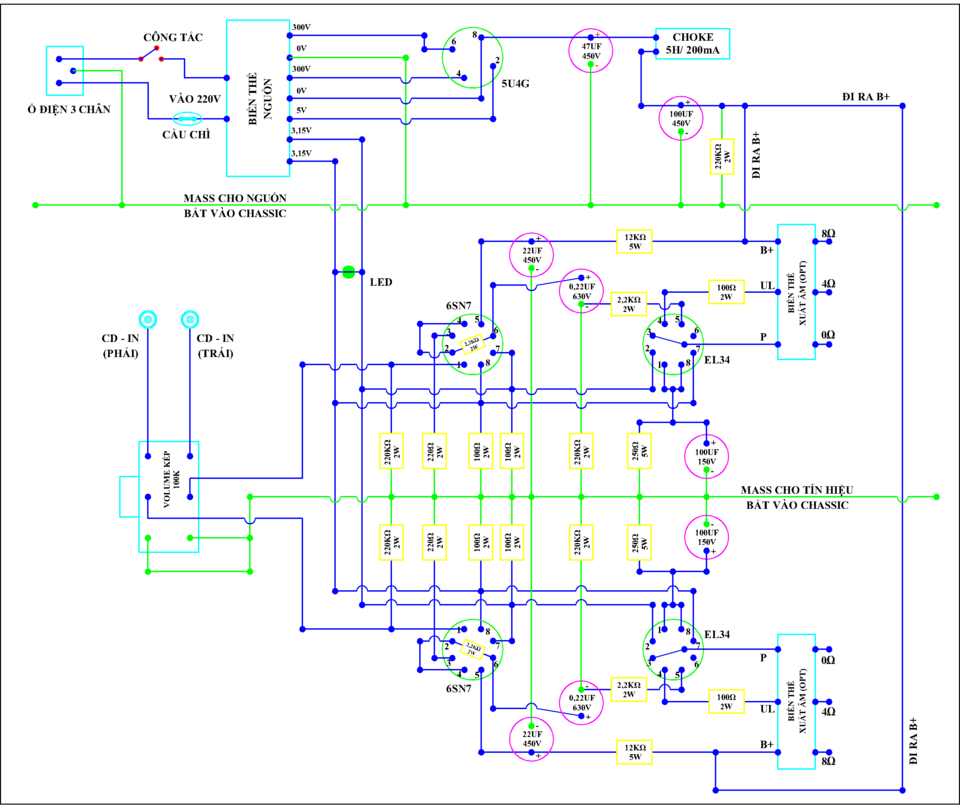

II. MẠCH EM NÓ ĐÂY.



View attachment 246233 View attachment 246233



Bác mua đi, họ bán sẵn 2tr8 amli đèn DIY đẹp luôn



Cụ bị sao thế, cụ cũng đang có dự án diy này mà, sao cụ bàn em đi mua, em mà mua em mua lâu rùi, cái quan trọng là em muốn trải nghiệm, có thời gian chờ đợi suy nghĩ, tìm tòi học hỏi, nói chung là vân vân... và tận hưởng thành quả của mình. Bàn tiến không bàn cụ cứ bàn lùi, rõ chán.



Thực ra ở đây mỗi người có một cách tiếp cận vấn đề một cách khác nhau và tiền học phí cũng có giá khác nhau...
Nên tùy theo sở thích sẽ chọn cách tiếp cận vấn đề theo ý của họ. Chúc mọi người hiểu ra vấn đề theo cách của mình...



Chào bác ngựa hoang phố núi, tính em và bác có điểm tương đồng đó, em đã quyết làm ji thì sẽ làm bằng được (dù có thể rất lâu mới xong), em đang online bằng đt cùi nên chưa xem đc mạch bác vẽ, chủ nhật này em sẽ xem và góp í nếu được, em đã ráp mạch này, đã kêu và phê với em nó khoảng gần 1 năm trước khi bán đồng nát đống biến áp và cái vỏ, rắp tâm xây lại đàng hoàng hơn, to đẹp hơn (nhưng đến giờ vẫn chưa làm lại đc). Em sẽ xem lại đống lkien cùi xem có thể hỗ trợ gì cho bác, tuy nhiên bác ở khu vực nào ợ (chỉ sợ tiền ship đồ nhiều hơn tiền lkien thì chả bõ). Đã quyết thì cứ làm bác, mà làm thì phải kêu, còn kêu dư lào thì...tính sau! Hehe. Go go go!



À, cảm giác lan dau tien đóng đien cái cục sắt biết hát do mình tự chế tạo nó phê lắm bác ạ, i như đêm tân hôn lần đầu tiên í, mồ hôi đầm đìa, tay thì run (sợ cháy nổ), nhưng người lâng lâng như ...vừa lên đỉnh Phansipang í hí hí!



Cảm ơn bác đã đồng hành và chia sẽ cùng em. Thực sự biết ơn bác vô cùng, có thể bác không giúp ji nhiều nhưng những những lời động viên khích lệ là món ăn tinh thần rất lớn, tạo niềm tin thúc đẩy tiến lên. Bác đã từng thành công thì cố xem giúp em cái mạch và linh kiện thừa thiếu ra sao, thông số có ổn không. Bác hỗ trợ về mặt tinh thần thậm chí cả vật chất em biết ơn và xin phép không từ chối. Đồ cổ đánh đổ đồ rin mà bác. Hihi. Tính em thẳng thắn và quyết đoán lắm. Nói như bác dự án em đưa ra có thể cả 1 nhiệm kỳ quốc hội, nói hơi quá chứ em quyết đi tới cùng. Em ở tp Kon Tum bác ạ. Mà bác ở đâu nhỉ?
Gia tài em mới chỉ có bấy nhiêu thôi. Trong lúc chờ đợi những ji chưa có mình sẽ làm trước những ji đã có.
Kính bác.



Trở chân 3 bóng 6sn7 nối mass bác đổi thành 1k . Để 220 ohm dòng lớn lắm.



À! Trở katot bóng el34 cũng tăng lên 500 ohm nhe.



Trở này nằm ở chân số mấy của bóng el34 bác?



Chân 8 . Bác vào trang này : content://com.sec.android.app.sbrowser/readinglist/0219061440697.mhtml để xem data của nó và nhiều bóng khác.



Chân 8 . Bác vào trang này : content://com.sec.android.app.sbrowser/readinglist/0219061440697.mhtml để xem data của nó và nhiều bóng khác.



Cảm ơn bác đã góp ý, em sẽ lưu ý.



- Nguồn nên có 2-3 cuộn đốt tim bác nhé (1 cuộn đốt tim 2 bóng 6sn7, 1 cuộn đốt tim 2 bóng el34, hoặc mỗi bóng el34 1 cuộn càng tốt). Cuộn đốt tim trong sơ đồ bác ghi nhầm, phải là:0-6,3 ( nếu ghi: 3,15-3,15 thì cuộn đó phải có ct-rút giữa). Cái bóng led trang trí bác phải mắc nối tiếp con trở 600-800ohm chứ để thế sẽ cháy bóng led ngay)



- tụ nối tầng: 0,22/630v dùng tụ không phân cực bác nhé ( không có -, +)



Chân 3 của bóng el34 nối thẳng vào P của opt bác nhé (không nối vào chân nào của bóng nhé) chân 6 bóng el34 để không

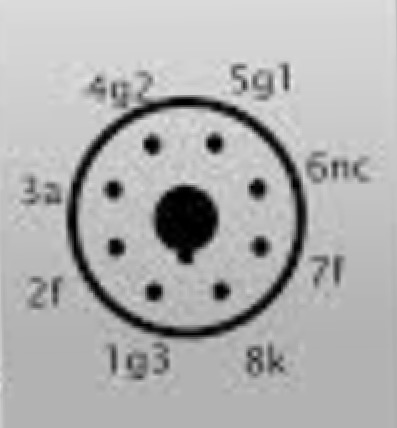

- Bác lưu ý kênh thứ 2( bác vẽ bên dưới bị nhầm số chân hết rồi nhé, nó phải như vế 1 bên trên), bác cầm quả bóng đèn, đít bóng chổng vào mặt mình hehe, đếm từ cái chân bên trái cái mấu là số 1, theo chiều kim đồng hồ đến chân 8

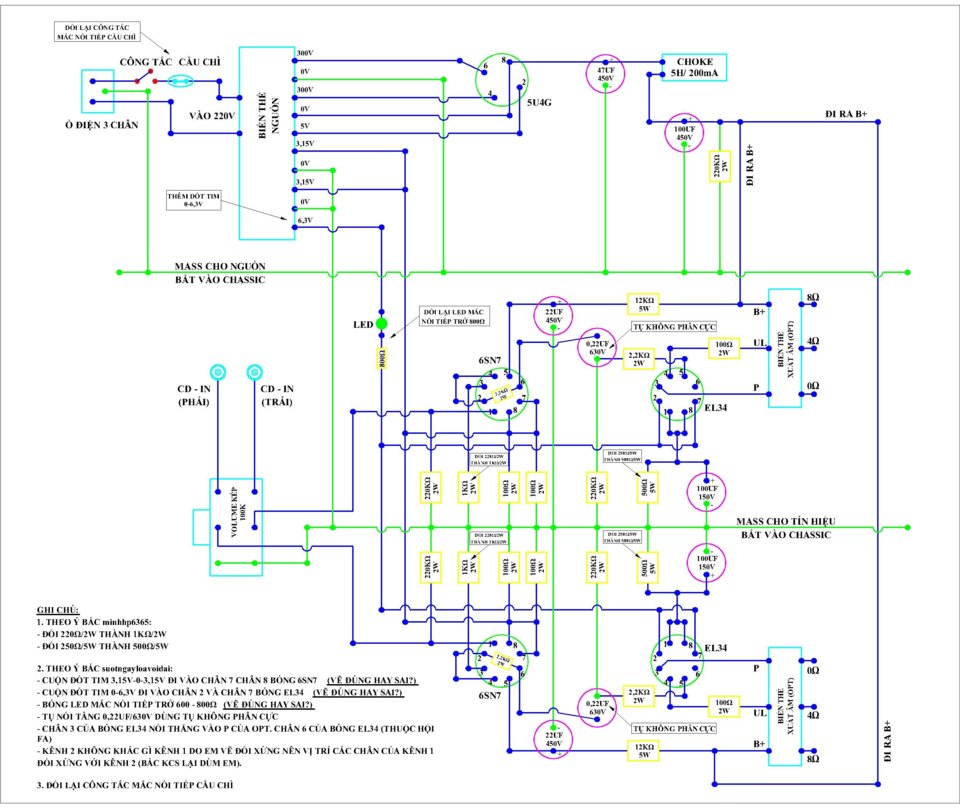

Sau khi tiếp thu ý kiến của bác minhhp6365 và bác suotngayloavoidai em đã điều chỉnh lại mạch và em có nêu một số nội dung tại mục ghi chú, mong các bác thẩm định lần nữa.
Thanks các bác.



Hi, tí em xem lại nhưng thấy đốt tim sai rồi bác ơi, trở giảm áp đèn led cũng sai, mà bác bỏ cái led này đi cũng đc đỡ lằng nhằng, cầu trì để như cũ đc mà



OK. Bác xem lại lại phần đốt tim giùm em.



Hi, bác xem phần pm nhé, có gì ntin cho nhanh ah



Cái này bật điện lên là cháy b áp luôn! Bác Suotngayxxxxx vẽ lại giúp bác ấy đi.



Mấy tuần nay bận quá, ko có thời gian lướt web. Nên ko trả lời pm đc, Sorry bác nguahoang nha. Giờ vào vnav thấy bác đã lập thớt. Lập thớt thế này càng hay, các bác đi qua sẽ vào giúp bác 1 tay sẽ nhanh hơn
Thấy bác quyết tâm vậy em cũng mừng lắm. Lâu lắm rồi trên diễn đàn mới có 1 người máu me diy amptube như bác.

Bác yên tâm, bọn em sẽ theo cùng bác đến cùng, để amp này cất tiếng.
Hy vọng forum sẽ great again nhờ những người mới và đầy đam mê, quyết tâm như bác



Đấu nối đốt tim như hình bác post, cắm điện 1 lúc là đi luôn biến áp nguồn bác nhé.
Bác đấu thế này nhé:

1. Bác có 2 đèn 6sn7:
- Chân 7 của quả này, nối chân 7 của quả kia; chân 8 của quả này nối chân 8 quả kia.
- Từ chân 7 và chân 8 của 6sn7, câu 2 dây ra (hai dây này xoắn lại với nhau), 2 sợi này nối vào 2 đầu cuộn 3.15V-0-3.15V/3A (2 đầu em nói chính là chỗ 3.15v và 3.15, điểm 0v là điểm giữa thì nối với trở 100ohm xuống mass. Chỗ 0v này sau này cần treo áp đốt tim, nhưng cái "treo áp" này tính sau, tập 2 - sau khi amp đã hát, thì ta sẽ treo áp sau, em sẽ hướng dẫn cụ thể vào tập 2)

2. Bác có 2 đèn EL34:
- Chân 2 của đèn này nối chân 2 đèn kia; chân 7 đèn này nối chân 7 đèn kia
- Từ chân 7 và chân 2 của EL34, câu 2 dây ra (hai dây này xoắn lại với nhau), 2 sợi này nối vào 2 đầu cuộn 0-6.3V/3A. Cũng từ chân 2 và chân 7 của 6sn7 (cả 2 đèn- vì lúc này chúng đã nối với nhau), câu 2 con trở 100ohm, đầu còn lại của 2 con trở nối lại với nhau rồi nối xuống mass.

p/s: Nếu bác chưa có 6sn7, muốn có cái nghịch tạm, em sẽ tặng bác 1 cặp 6h8c, đèn Nga tương đương 6sn7. Sau này máy hát hò ngon lành, rồi bác mua 6sn7 về thay vào cũng đc.

Cố lên bác
