Các dự án tube từ nhỏ tới to của nguahoangphonui và những người bạn

Nguyên tắc chung vẫn là giảm thiểu tối đa điện cảm rò sơ cấp và tụ ký sinh sơ thứ đúng ko bác.
Cái này em cũng đang thử nghiệm vài kiểu sắp xếp với thiết kế.
Mỗi tội dạo này lười quá nên tiến độ chậm ruag



Fe của em cụ cứ giữ. Khi nào ngâm cứu ra bí kíp thì xí cho em tí là được. Cụ quấn đều tay quá!



Thứ nhất tăng fe giảm dây.
Thứ 2 sơ cấp quấn thưa tí. Có cách lớp.
Thứ 3 cách sơ thứ dày tí.
Thứ 4 tính vừa đủ 35hz thôi.
Thứ 5 nếu em làm được fe thì kg cần mấy cái trên....



Theo kiến thức nông cạn mà em đc biết, thì:
- cách 1: dễ làm nhất, và nên dùng Fe to thay vì tăng độ dày xếp lá Fe, vì em có đọc đâu đó là chiều dài ko quá 3/2 chiều rộng đối với tiết diện. Nhưng nó có cái mệt là cục opt sẽ to, khó cho cái vụ cân đối 3 vòng khi dì giai amp. Cái El84 mà dùng Fe 38 hay 40 cũng hơi kỳ kỳ.

- thứ 2: cách này chắc là để giảm điện cảm rò. Nhưng cái mệt là lại làm tăng độ dày các cuộn sơ, đến 1 độ dày nào đó lại gây ảnh hưởng hơn việc giãn dây. Quan trọng là tính toán thế nào để tác dụng tích cực của nó lớn hơn tiêu cực của nó. Cái này em ko coa biết

- cách 3: cách này hình như đề giảm C ký sinh sơ thứ. Nhưng tăng đến độ nào đó thì tác dụng do điện cảm rò tăng lại lớn hơn sự giảm C ký sinh,khi đó lại mệt. Cũng phải toan tính sao cho có lợi. Cái này em cũng đang mò mẫm

- cách 4: cách này dễ nè, nhưng lòng tham con người lại khiến diyer day dứt. Cầm trên tay bộ Fe ngon đẹp, ai cũng ham tính tận 10hz, để rồi lại làm kéo theo những thứ khác dở hơn. Em đồng ý cách này 2 tay. Nhất là cái loa nó ghi 40hz-18khz thì càng đỡ lăn tăn.
SE giờ em tính tối đa 35hz và pp thì phang 25hz cho nó máo
- thứ 5: em cũng mơ ước vậy

Cuối cùng, em chọn cách ... chơi mấy cái đèn nội trở thấp, chạy class A, kể cả PP là khỏe nhất.
P/s: đang làm PL84 với cả 6AS7

Ko biết những gì em viết có đúng ko, các bác chém thêm để em vững tay quấn



Với pp chắc cũng kg có sự khác biệt khi quấn các phương pháp trên.
Với SE thì cần nhiều cách để đạt dãi trầm khí mà fe xếp IE riêng. Và đạt dãi cao tương đối nếu kg dùng hồi tiếp.

Cách 2 .3 để giảm C kí sinh.
Giảm cảm rò thì tăng lớp lên.
C kí sinh kg quan trọng bằng bằng cảm rò. Điện cảm rò lớn mất nhiều thứ hơn.



Cụ coming home chưa?
Nếu rồi thì tuần tới gửi giúp em 2 cục Rcore nhé, đặng 2/9 nghỉ lễ em lại ngâm cứu.
Phiền cụ pm giúp em số TK với
Thanks



Mới về khuy hôm kia.
Mai rảnh em gởi cho bác với ít quà cho cụ ngựa.
Cho em địa chỉ nhà với.



Đọc thấy rất giống " Xưởng chế tác" hay "OPT dễ ẹc"...........



Dạ em tổng lại thôi mừ. Còn chiêu chưa nói thì mới thử trên ampli pp. 829b. Thêm tí hồi tiếp qua 100khz.
Chưa thử SE nên kg dám chia sẽ. Em test rồi mới la được.
Mới kiếm được gu13 mà 1000v nên.. từ từ. .
Có chiêu nữa các bác có dám làm kg nè.
Xếp E và I cho đều. Nhúng veni. Đợi khô. Mài nhẵn E và I. Phần lót air gap.
Em làm rồi mới nói nha.
4 cục opt trên cái amp đi triển lãm đó...



Cuối tuần mưa gió, buồn buồn. Chợt nhớ còn cái bánh chưng chưa gói để luộc, lôi cái quay tay ra quay ít vòng trong lúc chờ đợi bộ fe đặt của bác Uy, tiện thể làm luôn mấy cái trạm hàn đểu đểu cái này không cao cấp bằng cái của cụ rock0em_h_x

Thấy các bác bình loạn vụ OPT, em cũng có đôi lời góp vui: Em hổng biết gì về cái vụ này lúc nào làm thì cứ lôi cụ hoangphung ra tính cho rồi cứ thế mà quay cái này với em phải từ từ, còn phải ôm tráp hầu các cụ nhiều



Bác có cái máy quấn biến áp sao không cho nó đi triển lãm luôn nhỉ



Đọc các bài viết của các cụ hay qa ah [emoji7]



Hơ. Hồi đó túng làm liều. Chứ giờ các tiền bối quấn CNC hết rồi. Cái của em vẫn bật bật thôi.

Lúc trước có mua 1 cái giống của bác. Quấn hết một lớp. Mới thả tay cắt miếng băng keo. Dây nó xổ ra hết trơn. Đứng nhìn như Từ Hải luôn.
Tối về gác chân lên trán cố nghĩ ra cái quấn bán tự động. Vậy là 2 tuần sau có.



Một cách "giúp" bạn mình xuống hố vôi cho nhanh
http://www.audiodesignguide.com/Claudio845/813amp.html
.........



Hố vôi này mà leo lên được 1 cục chắc thở đến mấy năm



giờ đến cuối năm em còn phải làm cái ampli 6l6 ppp để hát karaoke cho anh bạn nữa.
lưu web lại nghiên cứu sau....thank bác My Fb, em té suốt từ dạo ấy....



Các bác cho em hỏi xíu, Em mắc nối tiếp 5 con diode zener thì đo được 3.0v (mỗi con đo được trên dưới 0.7) nhưng đến con thứ 6 thì không đo được nữa, có phải đồng hồ đo diode của em chỉ đo được đến đây.



Tặng bác mạch 6L6PP do cao thủ Nobita là bạn em thiết kế. Mạch này em thấy có bác đã dùng nó để kinh doanh và nhận phản hồi tốt .



gia tài em chỉ có 6h1 6h6 và 6l6 (el34). cấu hình này em làm suốt rồi nên ....có sẵn schema. .

sơ đồ trên đảo pha anode, cathode em làm rồi mà sao đo nó chênh lệch lớn 2 nữa trên dưới. không biết các bác làm có thay đổi trở anode nhỏ đi không.

em vẫn thích đảo pha longtai hơn. dễ chỉnh cân hơn. áp driver lớn nên hồi tiếp dễ.

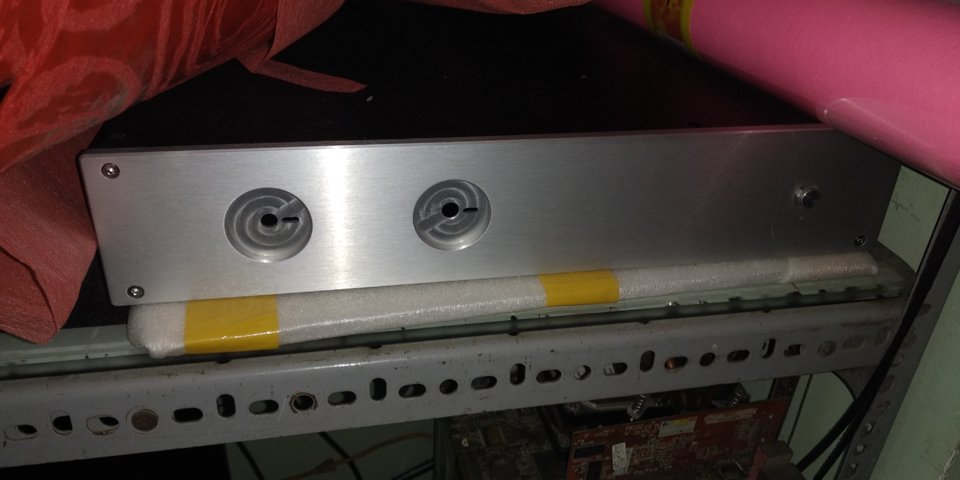

Đem từ nhà bác Uy về để lâu rồi mà chưa tiến hành được.



Em quên không nhắc bác gỡ bỏ cái đám zener đó.
Em không khoái dùng regu cho B+ vì nghe nó cứ như người máy chơi nhạc ý



E đồng quan điểm với bác my fb. Trc e xài ổn áp cao áp thấy tiếng tnao ấy cứng cứng lắm. Nghe ko sướng



Em cứ mắc cái đám rau muống để xem người máy chơi nhạc ra sao sau đó gỡ đám rau phi hành mỡ thêm ít cồn nữa là ngồi nhắm



Trước lúc ngủ sớm để mai còn chở mấy đứa nhỏ tựu trường, chấm xì dầu mấy quả tụ làm bộ nguồn



Ơ. Bác ngựa nua mấy miếng phíp dày này ở đâu vậy. Em phải mua phíp có đồng về ngâm hơi cực.
Có cọc test mà thiếu phíp. Chỉ chổ em mua với.
