Lộn cực diot rồi bác ngựa. Kiểm tra kĩ lại.



Chắc mấy con zenner mắc ngược đầu cứ tưởng âm quay xuống mass. Hơ hơ!

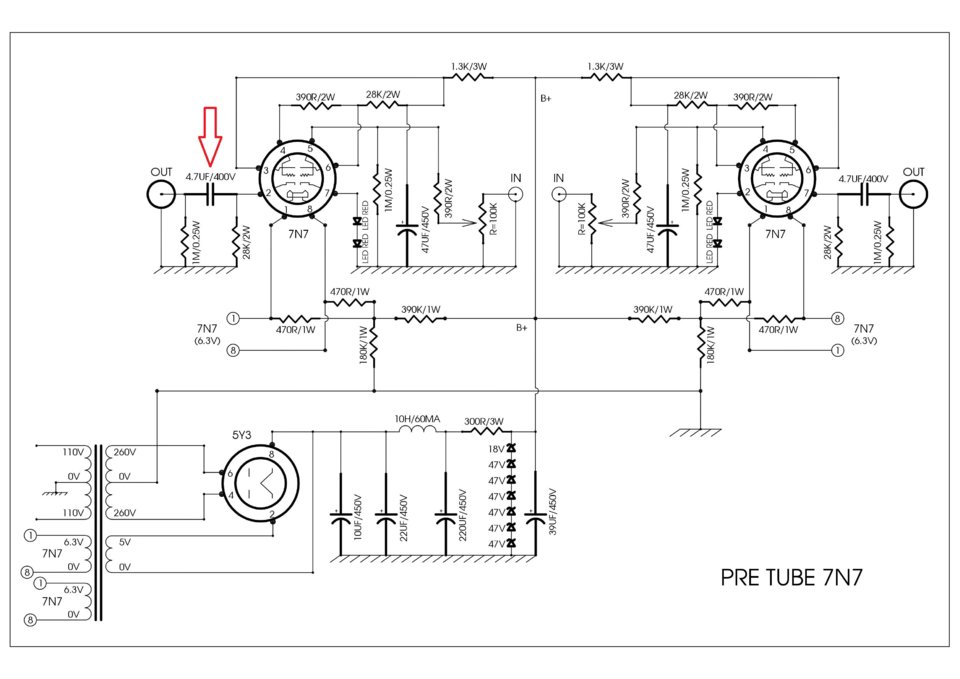

Theo sơ đồ này thì hiệu ứng trên có được do lắp ngược chân tụ....
Chúc mừng bạn ngựa đã phát minh ra mạch điện mới....



Nếu tụ xuất có lắp ngược cũng kg sao bác nguyenha.

Tụ bác ngựa là tụ nguồn. Tụ nguồn thì kg đoản mà lắp ngược nếu điot đúng.
Kiểm tra điot có con ngược.



- Trước lúc xông điện em đã kiểm tra rất kỹ xem có bị nhầm chỗ nào không, dùng VOM đo nguội kiểu thông mạch ý, xem có bị ăn theo mass không.
- Mấy con diot cũng kiểm tra kỹ (+) (-), em có 7 zenner mắc nối tiếp, em đo 5 nối tiếp với giá trị ~3..v (đo từng con được ~0.6..v), đo 7 nối tiếp đồng hồ không hiện số, nhưng vẫn đấu đại vào. 2 con diot led cũng đã thử ok.
- Em không dùng tụ xuất 4.7uf phân cực nữa mà đang dùng tụ không phân cực (nên chỗ này loại trừ)
P/s: Em mới ráp xong 12au7 y chang 7n7 này nên khó nhầm lắm, tất nhiên không loại trừ khả nay đó. Em đang nghi ngờ mấy con zenner, để tối về kiểm tra lại coi. rồi quẳng mấy con này đi cho đỡ lằng nhằng.



Diot zener lắp ngược thì sao nhỉ...
Tụ nguồn nếu lắp ngược thì sao nhỉ....
Chẳng nhẽ con điot nắn trong mạch lại lắp ngược nữa thì....
Hay là lô tụ của ngựa mua phải loại không đúng trị số của tụ được ghi trên vỏ....



Em vừa tháo bỏ mấy con zenner, kiểm tra lại nguồn thấy đi đúng mạch, tụ 22uf vẫn nóng sau khi cắm điện khoảng 20s đành ngắt điện ngay để thêm tý nữa chắc sẽ nổ ngay tụ. Chỉ duy nhất con tụ này bị
Các bác chém dùm em chứ như này không ổn.



Nếu lắp làm mạch pháo bằng tụ thì đúng rùi mờ....



Bác chụp hình kỹ phần nguồn rồi post lên cho anh em "chém"



Bác ngắt con choke ra coi tụ còn kêu ko? Nếu vẫn kêu thì chắc áp chịu đựng của tụ nhỏ!



Trong sơ đồ mạch bác post dùng tụ 10uF // với tụ 22uF. Bác nên bỏ đi con tụ 10uF vì theo data của đèn dùng tụ 20uF thôi. Bác dùng tụ lớn quá hại đèn nắn (có thể dẫn đến đánh lửa) khi khởi động Amp



Tụ không kêu chỉ nóng thôi, biến áp mới kêu, 450v mà bác mạch rề vậy là quá dư rồi.



Đúng bác ah, 10uF // 22uF = 32uF. Thực tế em đi y chang mạch post, có chụp lên cũng vậy thôi.
Tụ 22uF toi hết rồi, để em thêm tụ 10uF//10uF xem sao.



Nếu đi y như mạch thì bác bỏ treo áp đốt tim ra



Dẫu sao cũng phải có tấm hình phần nguồn mới chém tiếp được chứ..



Sau khi vật lộn bỏ treo áp đốt tim, bỏ tụ 10uf để lại 1 mình tụ 22uf rồi lại bỏ tụ 22uf đấu // 2 tụ 10uf vẫn không có gì thay đổi, tụ vẫn nóng như thường, chán quá ngồi ngắm lại thành quả của mình thì chợt nhận ra mình sai cơ bản trầm trọng, đây cũng là 1 bài học nhớ đời. May mà chưa post mạch lên các bác lại cười cho, em đấu lộn tụ 22uf và choke vào chân 4 đèn nguồn
Lại đấu lại cho em nó về chân 8, bật nguồn, thôi rồi lượm ơi, ngon lành cành đào, im phăng phắc, mát lạnh như tiền. Sướng quá cắm đèn vào, đốt tim sáng như ánh ban mai
Ẹc ẹc chưa hết câu chuyện bi hài, lần này không nổ mà bốc khói, trở 300R nóng ran, vội tắt nguồn ngay kiểm ra lại té ra các đám zenner, gỡ đám đó ra bật lại nguồn, lần này thì ngon lành để khoảng 10p không thấy gì thế là yên tâm
Câu chuyện vẫn đang còn kể dở... đèn 7n7 tim đèn 1 bên sáng hơn, 2 con led 1 bên sáng 1 bên không, đo B+ 340v, oái... sao cao thế nhỉ thôi cắm đại loa vào xem sao, ơ hay bữa nay lại có biểu diễn kịch câm, Như Quỳnh lại hát nhép chẳng chịu gào thét gì cả...
Nản quá, đúng là rớt hố vôi bác My FB thật rồi...
Sáng mai em còn phải đi xuống quê cụ hoangphung ăn chơi tuần sau mới về, thôi bỏ đó về tính tiếp.
Các bác cho em vài lời để an ủi nhé không em bắt đền bác My FB lại tội cho bác ấy



vậy có lên núi ngũ hành Sơn thì thành khẩn vào nhé.



Grand Opening mà bác không chịu cúng bái, không rước Lân, Rồng về "múa" thì có chuyện là cái chắc



Vậy là câu chuyện vẫn còn dài dài...



Cố lên bác sắp xong rồi, điện đã thông, đèn đã sáng.

Đám zenner bác ghim 300V, điện áp dơi trên trở 40V, tương ứng 0.13A, công xuất min của trở cỡ 5.5W. Vậy nên bác lắp con trở 300omh/10W nhé!



Em tiếp tục đây các bác.
Nghe lời cụ hoangphung em lên Ngũ Hành Sơn rồi qua Linh Ứng rất chi là thành tâm Chiều nay về tới nơi mần luôn không mất thiêng, 1 phát ăn ngay chứ không phải ăn may nhé giờ đang còn to mồm đấy các bác
Lân, Rồng của cụ My FB thì để đến rằm tháng 8 em múa để dành
Em đo áp như này được chưa ah. chưa được thì điều chỉnh, nhưng em thấy nghe ngon rồi.



Em nghĩ là ăn....may
Cứ chạy ra xem sao đã, từ từ cân chỉnh sau. Đo thử hum noise xem sao?



Bác cứ đùa em... Té ra bữa trước cắm đèn 7N7 chân đèn chưa chưa đến cự của nó
Đo hum noise là đo sao bác.



Đi chơi gì lẹ dữ. Như chạy giặc. Em về 30 ngày vẫn thấy chưa đủ. .

Thành tâm dữ hen. Chuyến sau nhớ mang theo heo quay bia bọt đầy đủ.



Bật máy. Chọc que đồng hồ vào ngõ ra. Vặn đồng hồ bậc AC nhỏ nhất. Xem mấy milivolt.
À. Volume min.
