Discussion in 'Đèn điện tử' started by nguahoangphonui, 8/10/17.

  1. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    à, còn cái này nữa, chassis khoan hẵng khoét lỗ chân đèn.
    Chờ khi nào có OPT, để đặt lên định vị cho cân đối rồi mới khoét

  2. Suotngayloavoidai

    Suotngayloavoidai Advanced Member

    Joined:
    31/3/07
    Messages:
    1.334
    Likes Received:
    102
    Location:
    Where the Worst becomes Worse!!!
    Hi, may quá, có bác Rock giúp sức rồi bác ngựa nhé, mỗi người giúp 1 tay thì từ từ khoai sẽ nhừ thôi. E sẽ gửi tặng bác 1 cặp el34-tquoc cu nhé, để thử máy, sau này nâng cấp sau, như vậy bác mua thêm cái bóng nắn 5u4 nữa là đủ bộ bóng nhé.

  3. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Em thật sự hạnh phúc khi tham gia vào VNAV. Tất cả các thành viên có người đã gặp mặt, có người chưa nhưng điều quan trọng tất cả đều nhiệt tình và chu đáo, tận tình chỉ bảo cho member đến nới đến chốn. Cảm ơn VNAV, cảm ơn các thành viên. Là member và là người không chuyên về lĩnh vực này nhưng có quyết tâm và không sợ gian khó, em xin tiếp thu ý kiến của các bậc tiền bối. Có điều gì ngây thơ các bác cứ thẳng tay phang em để cho cái đầu em được sáng ra.

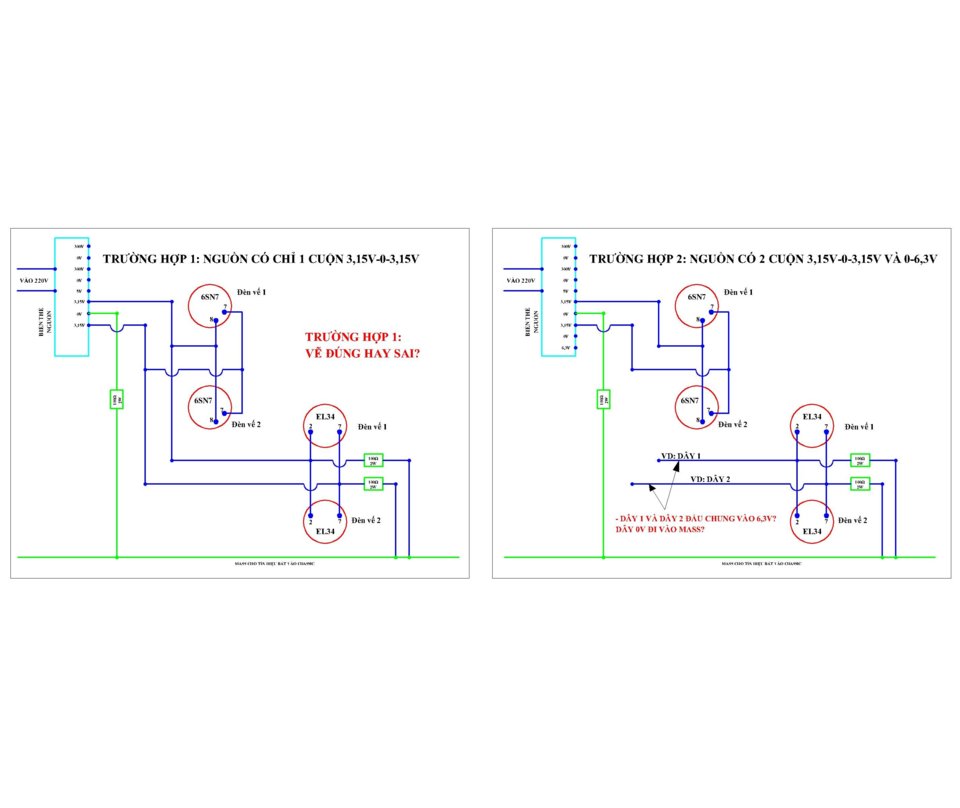

    Em vẽ lại cụ thể phần đốt tim theo chỉ dẫn của bác rock mong các bác chỉ giáo để em chốt phần mạch. Trường hợp lần này chưa được mong các bác vẽ lại trên giấy post lên cho em. Em đưa ra 2 trường hợp cho nguồn để sau này lựa chọn.


    Attached Files:

  4. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    À quên em đã đặt mua tạm bóng 5u4g; 6n3c; 6h8c rồi nên nếu như có member new giống như em các bác tặng lại cho họ. Còn có cái gì khác mà em chưa có, các bác không dùng tới nữa thì nhường lại cho em. Một member new như em thì điều đầu tiên là làm cho em nó cất tiếng hót, có thể tiếng hót như đứa trẻ lên 3 tập nói, sau này kinh tế khá giả nuôi khôn lớn thì em nó cũng hót như chích chòe thôi các bác nhỉ, hihi.

  5. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Đấu theo trường hợp 2. Nhưng làm thế này:
    Dây 1 nối vào chân số 2, dây 2 nối vào chân số 7 của el34
    2 dây này nối vào 2 đầu của cuộn 0- 6.3v
    Từ 2 dây này nối 2 con trở 100ohm xuống mass
    Vị chi là đốt tim 2 bóng el34 ko liên quan j đến đốt tim 2 bóng 6sn7

    thanhthai63 and loc676 like this.
  6. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Đấu theo trường hợp 2. Nhưng làm thế này:
    Dây 1 nối vào chân số 2, dây 2 nối vào chân số 7 của el34
    2 dây này nối vào 2 đầu của cuộn 0- 6.3v
    Từ 2 dây này nối 2 con trở 100ohm xuống mass
    Vị chi là đốt tim 2 bóng el34 ko liên quan j đến đốt tim 2 bóng 6sn7

  7. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Em làm đúng theo bác rồi. Đèn 6sn7 xong không quan tâm nữa. Đèn el34 em chưa rõ dây 1 và dây 2 để đấu vào nguồn, vì nguồn có cuộn 0-6,3v tức là có 2 đầu ra 0v và 6,3v nên em muốn hỏi dây 1 và dây 2 đấu vào 0v và 6,3v như thế nào?

    sitoan95 likes this.
  8. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Em muốn hỏi chỗ em đánh dấu hỏi[​IMG]

  9. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Dây nào cũng đc.
    Nhớ xoắn lại nhé

  10. nguyenha7940

    nguyenha7940 Advanced Member

    Joined:
    5/12/12
    Messages:
    4.304
    Likes Received:
    1.385
    Location:
    Đống Đa,Hà Nội,sdt 0362353228
    EL 34 sợi đốt gián tiếp cần gì bày đặt thế này nhỉ. Bạn có thể bỏ 2 con trở 100 ôm này đi cho đỡ rối rắm nhất là với người mới làm lần đầu, còn lại đấu dây như hình vẽ....

  11. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    el34 mà bác. thêm 2 trở để triệt tiêu xù xì, em nghĩ vậy không biết có đúng không?

  12. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    ok. vậy là tạm ổn phần mạch.
    Bác biết nơi nào bán op, opt, choke chỉ em với.

  13. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234
    Tự dệt nghe mới phê bác

  14. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Mất cả buổi chiều để hoàn thiện phần mạch.
    Em kính các bác.[​IMG]

  15. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234
    Tụ lọc nguồn có điện áp 450v thì chưa ổn, tốt nhất là 500v trở lên, không có thì phải mắc nối tiếp 2 cái tụ với nhau để tăng điện áp chịu đựng

  16. nguyenha7940

    nguyenha7940 Advanced Member

    Joined:
    5/12/12
    Messages:
    4.304
    Likes Received:
    1.385
    Location:
    Đống Đa,Hà Nội,sdt 0362353228
    Mới vẽ mạch đã hết một buổi chiều...
    Còn làm thực tế không hiểu mất bao buổi....
    Có điều có một số chỗ vẽ mạch đây masse và dây U+ cùng một màu. Chú ý kỹ kẻo khi thi công sẽ nhầm mà không biết nhầm ở đâu nhé...
    Lẽ ra nguồn nuôi cho 6sn7 thì có thể dùng chung áp tụ lọc tăng trị số lên từ 22uf thành 47uf mạch sẽ gọn gàng nhưng thôi nếu thừa linh kiện lắp thế cũng chẳng sao chú ý tránh bị nhầm...
    Vơi người mới bắt đầu thế này là tốt rồi cố gắng dần dần...

  17. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Cảm ơn và tiếp thu ý kiến của các. Chúc bác sức khỏe.

  18. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Cảm ơn bác. Em xin ghi nhận và tiếp thu. Vẽ được, đọc được bản vẽ thì sẽ thi công được. Tuy chậm nhưng mà chắc bác ak. Em cũng là dân kỹ thuật mà. Chỉ có điều không phải là món này.

  19. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.344
    Likes Received:
    877
    Phê đâu chưa biết em chỉ sợ cắm điện xong em thành món thịt nướng, hihi.

  20. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234
    Diy ampli tube thì món quấn là khoai nhất, nếu kiếm được board thì trông pro hơn

  21. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234

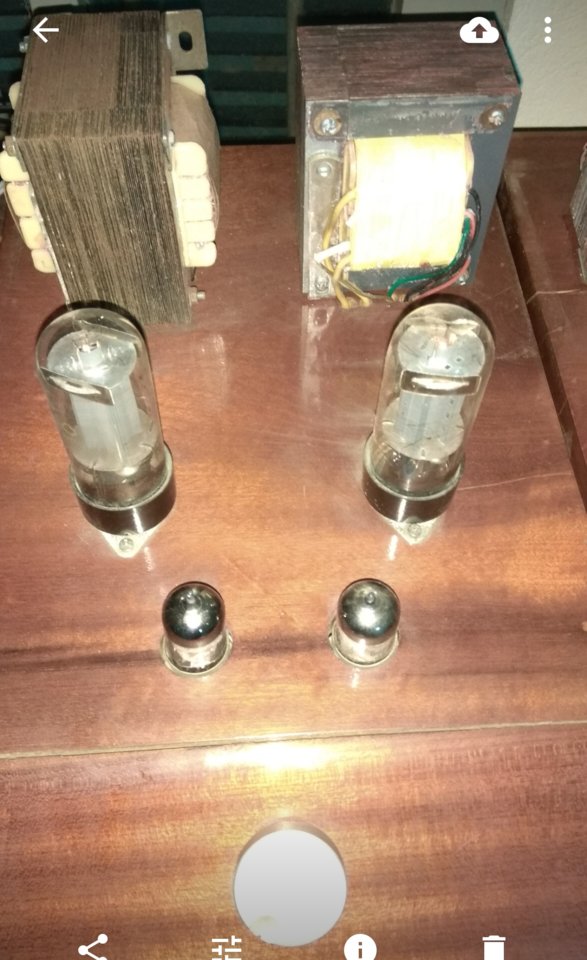

    Cái 6pi3s pp của tớ bao nhiêu năm mà nó vẫn trần truồng như thế này, vỏ thì nhờ bác thợ mộc đóng hộ


    Attached Files:

  22. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.113
    Likes Received:
    405
    G3 el34 , chân 1 đưa xuống mass luôn.

  23. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Cụ kiếm được Fe lưỡi 36 loại ngon ko?
    Nếu cụ hoặc cụ nào ở đây thương tình để lại cho bác chủ bộ fe lưỡi 36mm xám mỏng cho OPT, em sẽ gửi biếu cho cụ 1 cặp lõi OPT SE, ngày trước em quấn cho Fe 36mm.

    Hồi đó rảnh rỗi ngồi quấn OPT cho Fe 36 mà chỉ có Fe UPS, với ý định sau này kiếm đc Fe ngon thì thay vào, ấy vậy mà cũng mấy năm rồi :D

    Hoặc Fe 35 hoặc Fe 38 thì cũng đc, nhưng rắc rối ở chỗ phải gửi cho em để em ... đục đẽo cái lõi 1 chút để tra Fe vào, gắn hoàn chỉnh thành 1 cặp OPT rồi em gửi lại cho cụ

    p/s: cặp opt này em quấn cũng cẩn thận, yên tâm ko có sơ lộn thứ đâu mà bác lo ... cháy nổ

    Last edited: 16/10/17
  24. Newbe

    Newbe Advanced Member

    Joined:
    3/12/15
    Messages:
    1.004
    Likes Received:
    234
    Chân 1 nối vào chân 8 bác ui

  25. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.113
    Likes Received:
    405
    Data của nó triode class a vg3=0v , mạch chạy auto bias chổ chân 8 ka tot có áp. Nối 1 và 8 lưới g3 sẽ có áp là dạng khác. Nhưng mà thử xem sao? Hổng bứt bóng đâu!
    Thật ra theo data bóng el34 nó để Va 250v, nguồn bác chủ 300-0-300v nắn qua đèn ra khoảng 360v hơi cao nên tăng Rk lên (500ohm)để giảm dòng.
    Tui đã thử chạy 400v , ko phải pp, dòng 60ma rồi hổng sao[emoji4]. Bác chủ đừng thử theo tui nhe.
