Pác ơi tối em về chụp chi tiết fe của em pác tư vấn giùm nhé, Tks pác trước ạ,



Em quấn FE 32 bác ạ. Em chỉ là hạng gà thôi, em cũng chỉ được hướng dẫn lại. Nhưng mà bác làm FE lớn sẽ có lợi hơn đấy. Trên này toàn cao nhân thôi bác ạ.



Gà hay không ít nhất pác đã thành công em còn mòm mẫm hehe, vâng em cũng đặt fe 32 dầy 0.32 mm



Vậy thì ok rồi. [emoji1]. Cái này em làm lại được.



Bác chuẩn bị 4 lạng dây 0.25mm và 3 lạng dây 0.35mm, giấy lót, poly. Trước em dùng 4 lạng còn dư vài vòng. Đó là chưa tính quấn sai lớp sơ cấp đầu phải bỏ đi.



OPT này thông số đo nguội ra sao bác? (Độ tự cảm, hệ số ghép tụ, điện cảm rò)



làm khó bác ngựa rồi. e là bác ấy chưa sắm món này... chắc ưu tiên ocsilo hơn...mong sao tết này bác ấy được lì xì nhiều mua đồ nghề...diy.



Bác là bác biết nhiều quá rồi đấy



Đo như này thì em chịu rồi. Tài sản diy của em chỉ có mỏ hàn và đồng hồ số VOM. Chấm hết [emoji3]

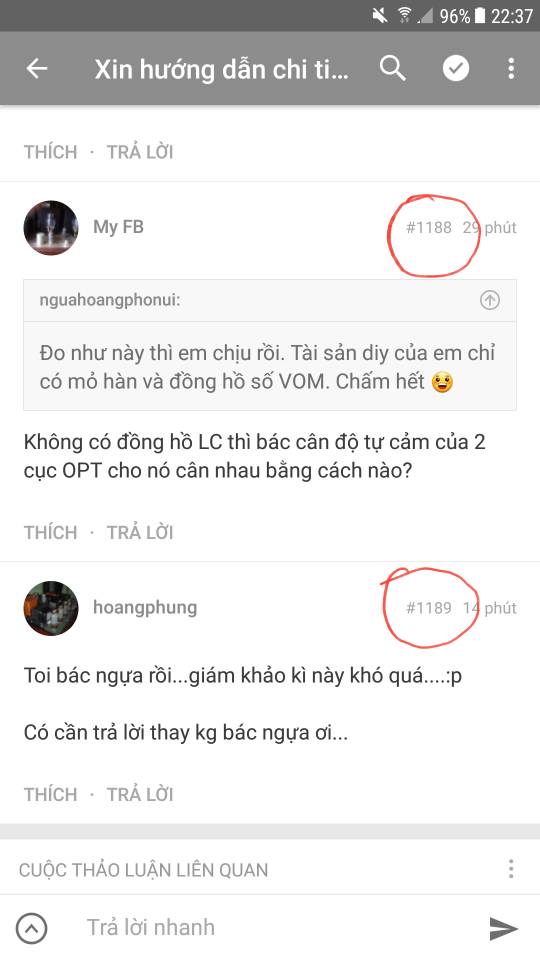

Không có đồng hồ LC thì bác cân độ tự cảm của 2 cục OPT cho nó cân nhau bằng cách nào?



Toi bác ngựa rồi...giám khảo kì này khó quá....

Có cần trả lời thay kg bác ngựa ơi...



2 bác này thi nhau xem ai comment nhiều hơn à? . Em cũng đang hóng đấy ạ.



Cặp OPT dùng cho mạch SE, thường được quấn khá cân nhau về RDC; tuy nhiên khi vào lõi, độ rộng khe hở của mạch từ khác nhau là nguyên nhân chính làm giá trị tự cảm các cuộn sơ cấp khác nhau. Nếu sử dụng máy đo LCR có thể đọc trực tiếp độ tự cảm của các cuộn sơ cấp OPT và điều chỉnh khe hở để được cặp OPT khá cân nhau. Trong trường hợp không dùng máy đo LCR, chỉ sử dụng đồng hồ đo VAC cũng có thể kiểm tra sai khác về độ tự cảm thông qua sụt áp AC trên mỗi cuộn sơ cấp khi mắc các cuộn này nối tiếp nhau vào mạch AC.


Tks for All.



Hì hì. Cách này em mới thử xong mà không để ý.



Một kinh nghiệm quý báu....



Cái này là thứ tự bài còm men trong 1 topic.



Lệch nhau vài H. thì dùng cách này ... không ổn nhất là khi quấn tổng trở cao



Có rất nhiều bạn rất tinh (cái này có thể họ làm nhiều). Hàng xóm nhà mình có ông thợ điện chỉ cần cái bóng đèn tóc mà phán cân hay lệch không kém gì mình dùng đồng hồ mới tài chứ



Người ko rành thì ông hàng xóm đó làm cho người ta mắt tròn mắt dẹt. Người biết vác cái máy đo Henri đo 3 điểm tần số cần thiết thì ông hàng xóm đó mắt tròn mắt dẹt ngay. Hehe...
gần Tết vui tí nhé



Em có tí thực nghiệm là xông điện nhà đèn. Rồi đo áp thứ cấp khi có tải. Dòng qua tải càng lớn sụt áp càng nhiều. Dễ chỉnh cân.

Chỉ áp dụng cho opt SE. Cái này em chỉ tự làm. Các bác thấy sai thì sửa hoặc bỏ qua cho em nhé.



Bác My FB đưa ra đề toán khó quá
Bác hoangphung bài của em em tự trả lời

Em cũng được hiểu khi quấn OPT ban đầu thử nghiệm quấn 1000 vòng rồi đo tự cảm, xác định được H từ đó ta suy ra được nên tiếp tục như thế nào.

Khổ là em không có đồng hồ đo điện cảm, nên em cứ máy móc quấn theo sơ đồ, kiểu như là ta giải phương trình mà không xác định được nghiệm số ý.

Sau khi quấn xong OPT thì phương pháp em kiểm tra dựa trên đồng hồ VOM và EVN:

- Kiểm tra thông mạch xem các cuộn sơ, thứ có có bị thông nhau, có chạm vào fe không.
- Đo trở thuận cuộn sơ 2 cục xem có cân nhau không.
- Sau chích điện áp 220v vô sơ cấp, xong đo áp AC trên cuộn thứ, lấy bình phương của (áp thứ/áp sơ) nhân với 8 (OPT của em 8 ohm) thì được giá trị cuộn sơ. Đương nhiên là thử trên tần số 50Hz của EVN mình rồi.

Và điều đặc biệt là OPT không nóng không bốc khói thế là em ráp vô, kết quả đo sơ bộ như trước em chẳng cần nhớ nữa. cuối cùng thì nó cũng cắc bùm…

Nhân tiện cho em hỏi để diy được thì tối thiểu nên sắm bộ đồ nghề gì ah.



Một cái đồng hồ. Một ocsilocop. Và 1 cái máy phát tần sine. Vuông. Hoặc điện thoại android.



Để DIY một cặp OPT cần 1 cái đồng hồ LCR có thể đo được H. ở 100Hz, 1Khz và 10Khz. Ngoài ra cần có thêm cái này

Đó là đồ tối thiểu.
Còn làm để kiếm tiền thì cần nhiều thứ hơn



Thực ra đâu có phải ai cũng có đủ mấy cái tối thiểu đó đâu mà họ vẫn diy được OPT, vẫn cho ra amply tube hót rất thánh thót...
Như nguahoangphonui chẳng hạn cho tới giờ khái niệm máy đo LCR đối với bạn ấy vẫn còn là xa vời...Nhưng nguahoang hình như đã cho ra lò không dưới 1 cái amp tube phải không bạn...
Còn như mình điều kiện mua thì có nhưng toàn chỉnh bằng tai mà thôi... Mình chỉ trừ mấy cái đèn, mấy đế cắm con trở con tụ thì phải mua.. Còn cãi gì làm được thì toàn tự làm hết...



Cái này để làm gì ta. Chẳng nhẽ ép fe cho nó fê ...
