Xem mấy hình này: hình như bác chỉ "chuyển nhà" vì mấy biến áp kiểu như tháo ra từ Leak, mạch tháo ra từ kit Japan? Từ nguyên bản đồ hãng, đảo qua lại vẫn là đồ hãng, chưa thấy gì là DIY.

PS: Bác xem giúp, linh kiện trong máy này có thể mua được từ shop nào?
Tks for All.

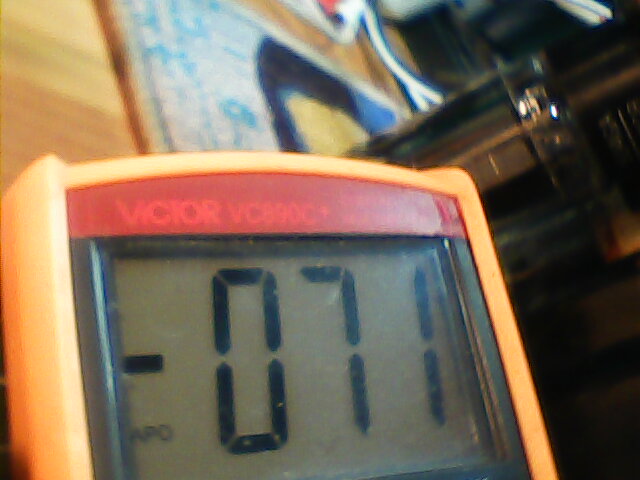

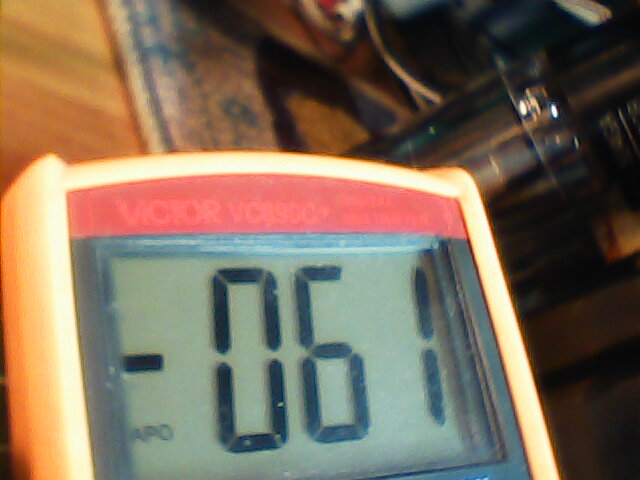

Khi đo điện áp phân cực tại cực lưới G của đèn công suất chạy ở chế độ fix bias: Chỉ khi sử dụng đồng hồ cơ (điện kế khung dây, hiển thị bằng góc quay của kim) thì khi đo mới cần chú ý dùng đúng: que đo Đỏ vào vỏ máy, que đo Đen vào điểm cần đo điện áp = cực G. Còn khi dùng đồng hồ số: thông thường que đo Đen luôn được nối với vỏ máy cố định bằng kẹp cá sấu, que đo Đỏ chạm vào điểm cần đo điện áp: trên màn hiển thị sẽ có thêm kí hiệu "-" nếu áp âm so với vỏ máy.



Tks for All.



Với người biết làm như bác đúng, người kg có kinh nghiệm, nhìn giá trị âm, AE có thể khg hiểu: Đấy là mục đích bạn ạ. Đông hồ số tiện đo đâu chả đc nên phổ biến và cũng đôi khi gây ra lúng túng



Sau khi đọc comment của 1 bác, lẽ ra là bảo mật nhưng thôi, em xin phép tóm tắt công bố quá trình sản xuất của hãng. Sản phẩm đã được chứng nhận bản quyền. Bác nào mới thì cứ bắt tay mà làm, không ai phạt đâu.
Một số hình ảnh trong quá trình sản xuất xin chia sẻ.
PS: Em không có bình luận gì thêm.

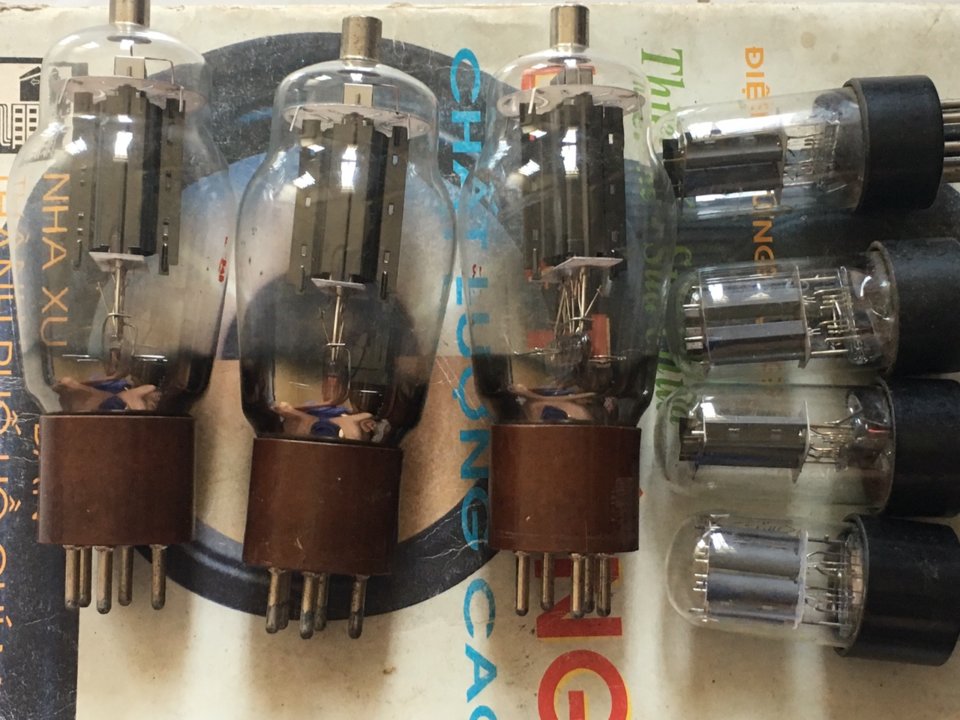

1/ Mấy quả trứng "Thiên Nga" được các cao thủ tặng free.

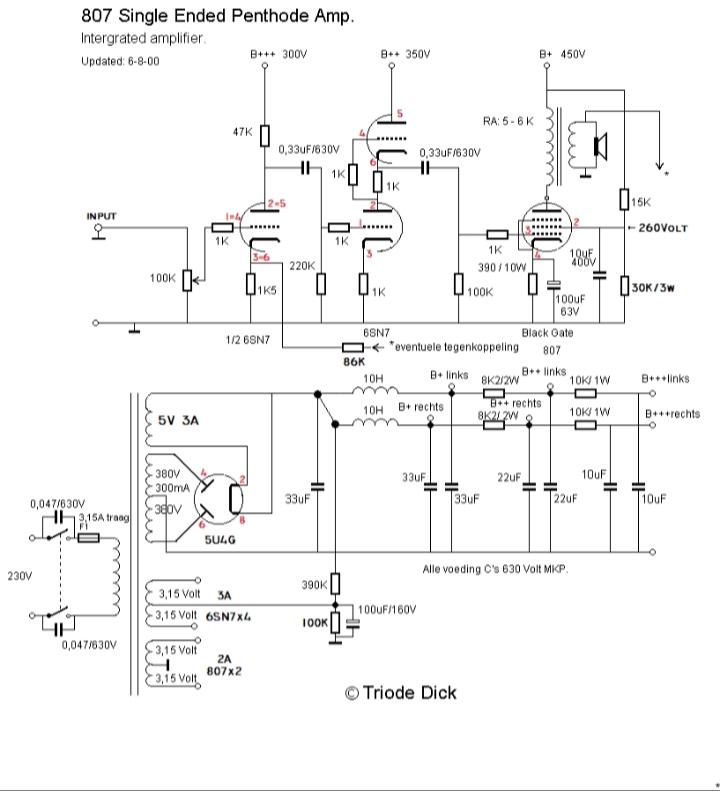

2/ Ngâm cứu mạch phù hợp với mấy quả trứng.

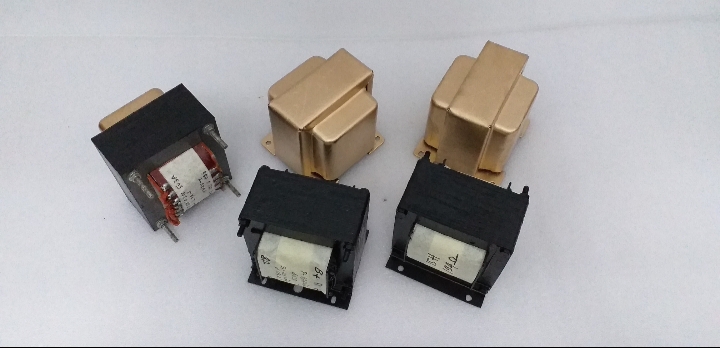

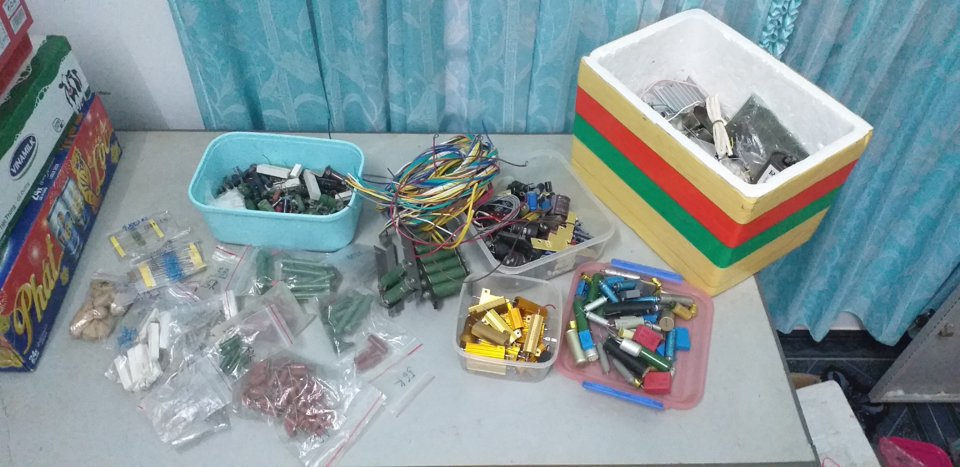

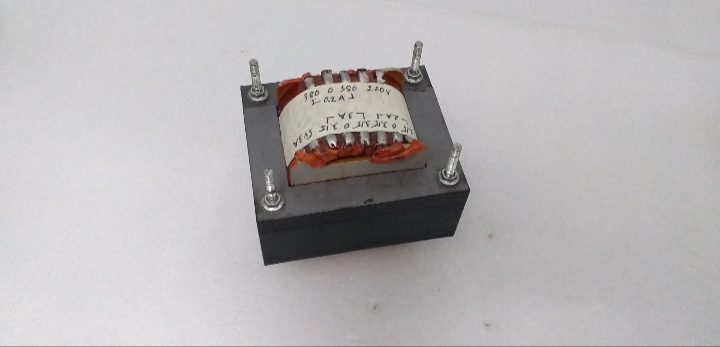

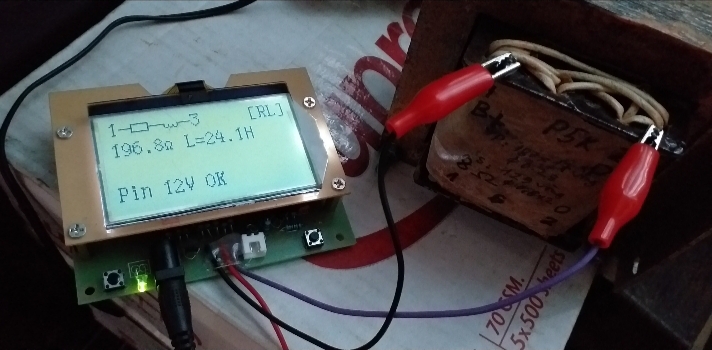

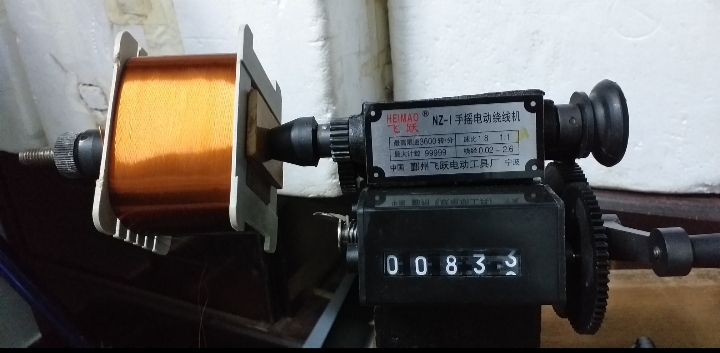

3/ Chuẩn bị biến áp, linh kiện....



Mời các bác tiếp tục.



4/ TK chassis khi có đủ dữ liệu.

Mời các bác tiếp tục...



Vậy là ngựa chuyển sang Nghĩa Lộ rồi à...
Xin chúc mừng vì súng ống nhiều quá...



Vậy là ngựa chuyển sang Nghĩa Lộ rồi à...
Xin chúc mừng vì súng ống nhiều quá...

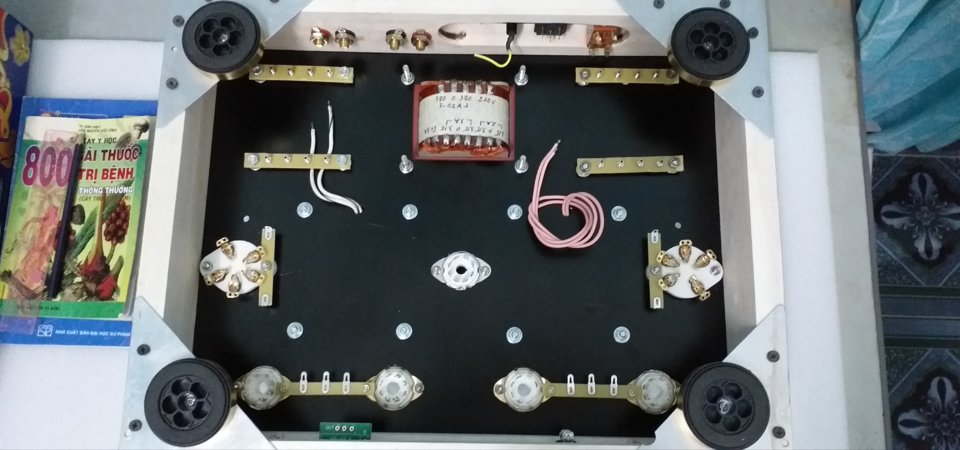

5/ Đi mạch trên bàn giấy.
Và thực tế.

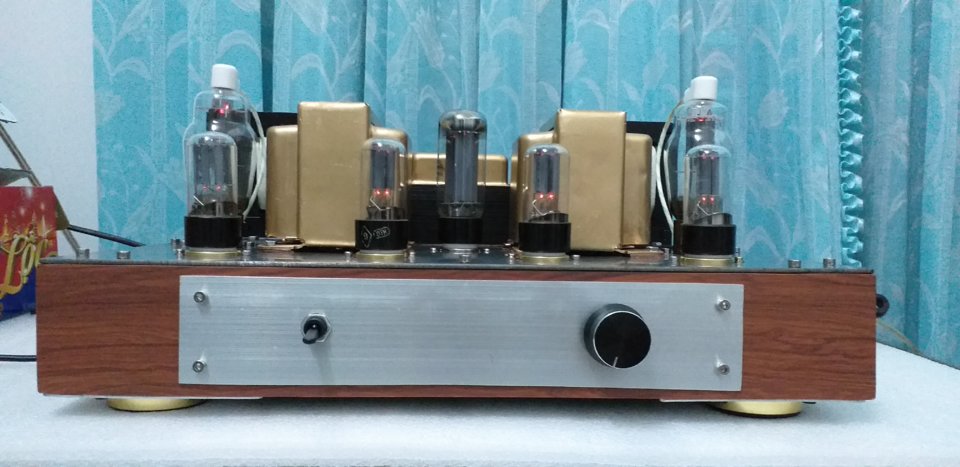

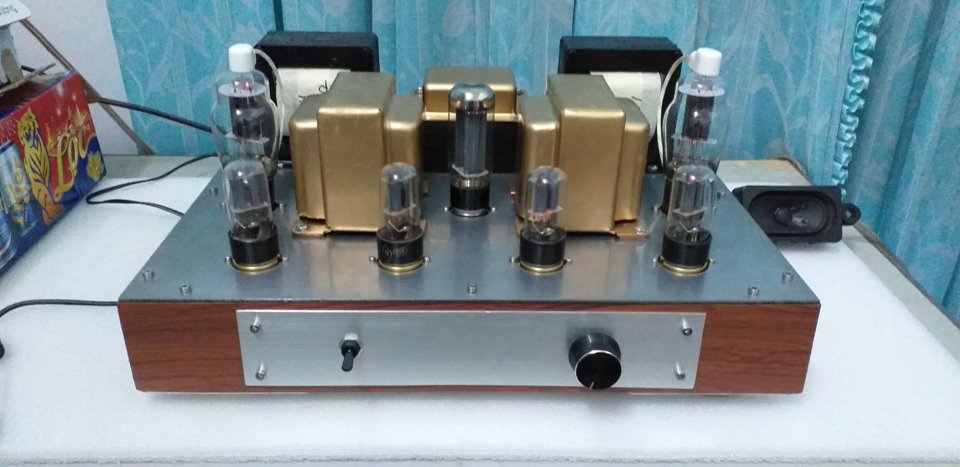

6/ Sản phẩm hoàn thành.

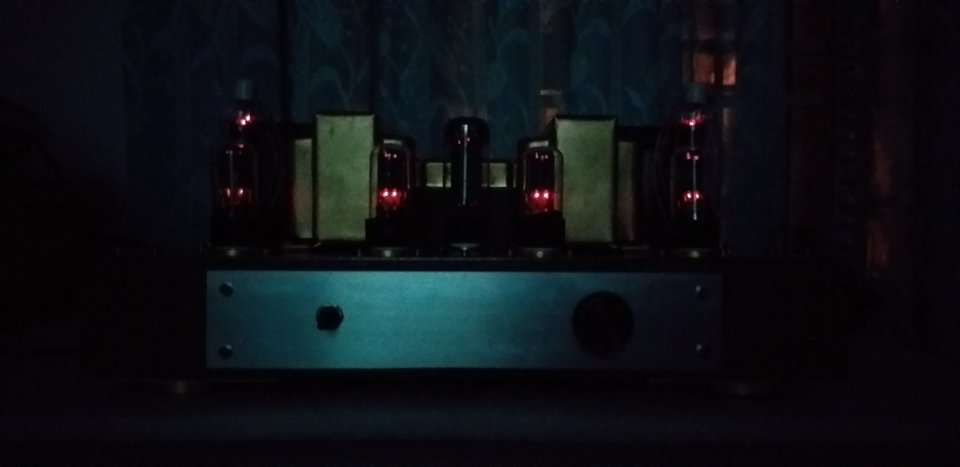

Em tới ngày đèn đỏ...
Xin cảm ơn các bác đã theo dõi, động viên, tư vấn... trong quá trình DIY (không biết có phải là DIY nữa không)

Em xin phép dừng ở đây.
Chúc các bác cuối tuần vui vẻ.
Nhưng em thấy hơi buồn



Bản vẽ thì rõ ràng hàn xì thì đầy đủ...
Dệt vải cũng đam mê...
Con cưng của mình ra đời ca hát tiếng nào chắc ra tiếng đấy...
Vậy còn gì phải buồn bạn ơi...
Như mình khối người còn chê chưa biết dùng oscilloscope .....
Họ có phải là mình là bạn đâu mà thấu hiểu...
Chúc cuối tuần vui vẻ...



Bác là hạnh phúc nhất rồi,chúc mừng bác và khâm phục bác.Mình thì chỉ biết DIY là thay tụ,trở,dây thôi.Nhớ lại dự án đầu tiên mình theo làm 1 con pre bán dẫn,chỉ phí cho dự án chỉ có 1680K nhưng mình đầu tư hơn 10000K với hy vọng được con pre rẻ mà hay,ai ngờ cuối cùng mình phải bỏ vì nó bị xì.Mình còn nhớ có 1 cao thủ nhảy vào dậy mình khắc phục,mình tưởng gặp được thầy nhưng sau khi pm qua lại được vài lần là bỏ chạy mất dép.

https://vnav.vn/threads/pre-v-fet-2sk79-srpp-chao-xuan-2017.39215/page-38

nguyenha7940 said: ↑

Bạn đặt bo mạch sát vách nguồn gây nhiễu kể không ù xì mới là lạ. Có thêm một đống tụ xanh đỏ nữa cũng vậy thôi...

Hiện giờ dùng 2 bien áp nên mới gần cỡ đó,trước đó đã thử dùng 1BA,1 bo nguồn .1BA 2 bo nguồn thì biến áp xoay ngang và cách xa bo nguồn rất nhiều.

dgnguyen said: ↑

Hiện giờ dùng 2 bien áp nên mới gần cỡ đó,trước đó đã thử dùng 1BA,1 bo nguồn .1BA 2 bo nguồn thì biến áp xoay ngang và cách xa bo nguồn rất nhiều.

Bạn có biết tại sao bị ù sì không.... nếu cần liên hệ với mình mình nói cho...


Và từ đó đến giờ mình chỉ dám mua đồ hãng về thay linh kiện mà thôi.



E nói làm AE thấy buồn lây, theo anh hiểu ý e là bây giờ đang khg dùng, xếp cái pre để đấy à? e nên làm lại theo tube và tầng cuối xuất kathode để chạy với các thiết bị bán dẫn đang có khi đủ xúc cảm, với chi phí e nói, hẳn cái vỏ máy đẹp?



E vẽ bằng Soft gì cho trận trên giấy, nói hộ anh PM cách setup và các lệnh cơ bản nhé. 807 anh còn khoảng 200 quả, cần báo anh, a để lại cho.



Cái pre đó đã tặng cho một bác đẹp trai rồi,sau này thì biết hình như nó bị xì ở phần nguồn.



Đây là một trong những cách mua đồ hãng về để độ cho yên tâm của chủ máy...
Hình như đồ độ đã đắt hơn máy rồi... Được cái có chassis đẹp...

Giờ đến lượt mình độ tiếp...
Còn đã diy mà không biết nó tròn, méo ở đâu thì chịu khó luyện tập thôi...



Bác ơi,thế giới âm thanh rộng lớn bao la lắm,đừng tự mãn với mớ kiến thức của mình để trở thành ếch ngồi đầy giếng mà đòi làm thầy thiên hạ.

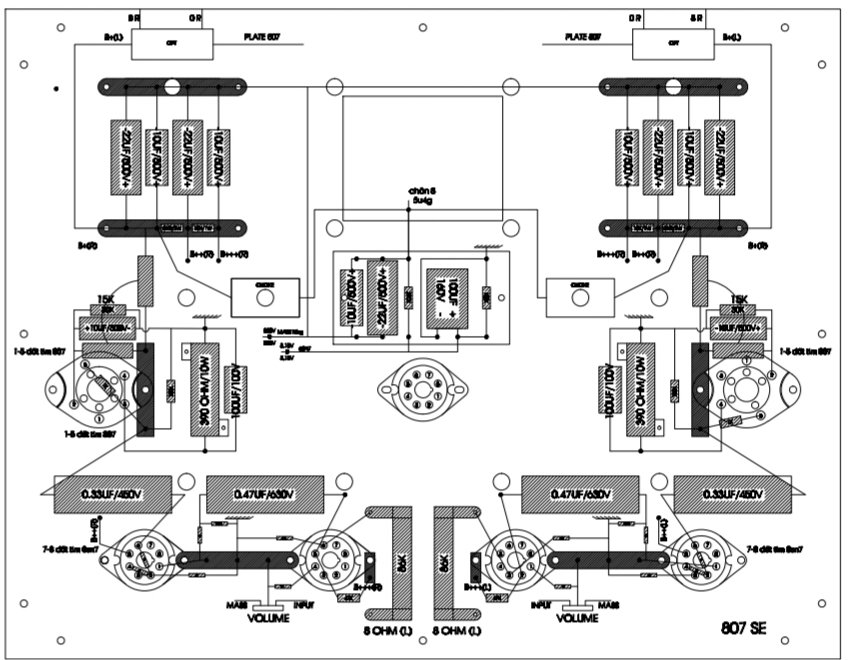

Ngoài việc ngâm cứu sơ đồ đúng kỹ thuật điện tử em kết hợp sắp xếp linh kiện sao cho phù hợp rồi vẽ ra trên nền autocad với tỷ lệ 1:1 đến lúc thi công cứ y chang thế mà hàn xì, dễ dàng mà nhanh. Trước em nghĩ trong đầu rồi hàn, vừa lâu vừa sai sót làm xong chưa thấy ưng ý lại nhả ra hàn lại. Cũng như làm nhà làm đường có bản vẽ rồi mới thi công được.
Ban đầu em có ý định làm 2 bóng 807 trên 1 kênh, nhưng thiếu bóng nên thôi, nếu không có bác My FB và bạn của bác ấy tặng em bóng thì em cũng không nghĩ là sẽ làm tiếp đâu.



Cảm ơn bác, chẳng dám tự hào gì nhưng đến giờ em cũng đã làm được 5 cái rồi. 3amp & 2pre công lớn thuộc về các bác, em cũng chỉ là chấm mút thôi mà.



A làm autocad chậm, cụ nhà a vẽ nhanh lắm, nhưng cụ làm cơ khí, a vẽ điện. E gủi PM bản vẽ có chân đèn để a copy nhé



Nghề nào nghiệp đấy mà bác, đá qua đá lại tý cho biết vậy thôi. Kiếm sống hàng ngày vẫn là nghề chính của bản thân.
Bác pm địa chỉ email nhé em gửi bản autocad, chứ trên này không up được file cad. Chân đèn chính xác so với bản thật.



ok e, để anh PM, nếu vẽ dc chân 845,300B or đế 9 chân, đế 7 chân, vẽ hộ anh luôn



Ok bác. Để em vẽ rồi gửi bác luôn 1 thể



XIN PHÉP BÁC NGỰA CHO MÌNH KÉ TOPIC NÀY NHÉ

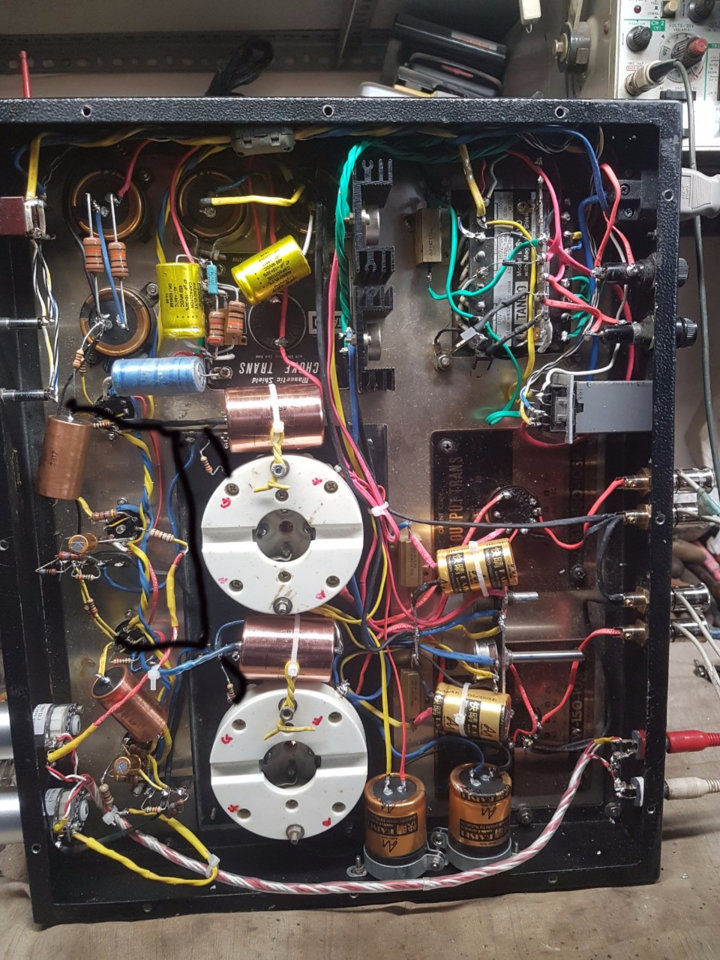

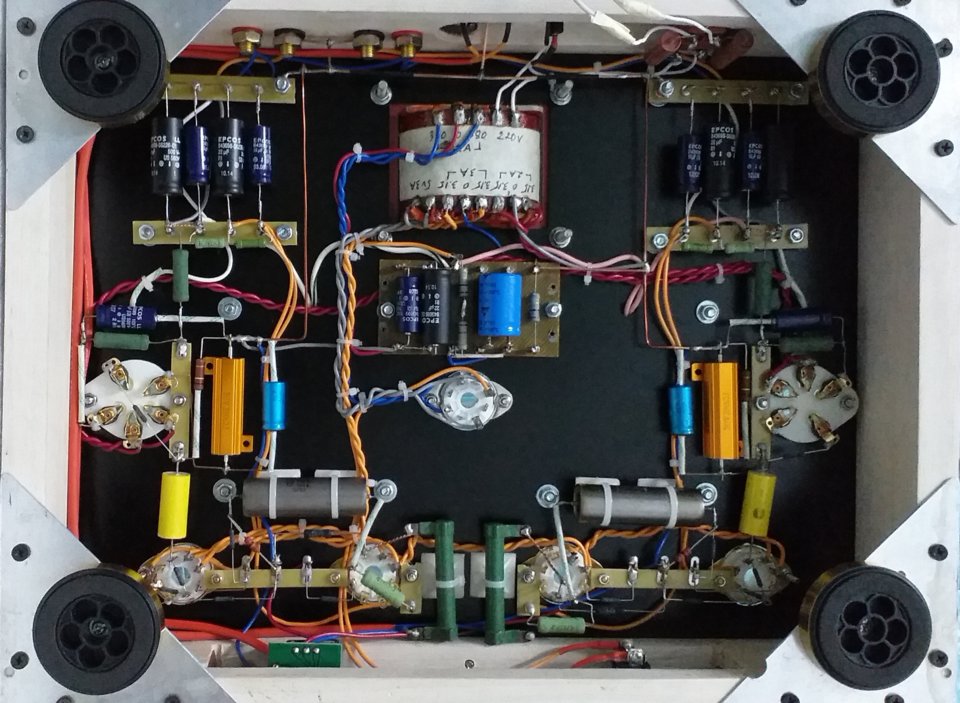

Đây là ruột gan em nó.mua con này với ý đồ lấy phần biến áp và mạch để độ lại toàn bộ linh kiện và dây dẫn theo gu nhạc của mình,không may máy bị lỗi nhỏ phần pre đã được 1 bác thợ sửa lại.Về công suất loa thì trước khi chọn power thì có nhiều phương án,mono block,KT88 v.v.....nhưng vì loa được đánh thử bằng EL34 rất tốt nên mình quyết định chọn 211SE vì những ưu điểm nổi bật của nó.

Mình thấy trên mạng có nhiều power có thể xử dụng cả hai bóng 211&845 chỉ cần một nút chuyển và phần bóng pre cũng gần giống.

Mong rằng các bác phân tích và chỉ dẫn để mình có xử dụng 2 loai bóng trên cách tốt nhất có thể.Cảm ơn các bác



Welcome to topic.
Nice to visit you.



Nhìn linh kiện mà e hãi qa [emoji7] toàn hàng khủng



Xem qua ảnh chụp: thấy cặp trở công suất (vỏ nhôm xi vàng) có thể là trở thoát K của đèn 211 chạy ở chế độ auto bias? Bác có thể cho thêm thông tin về: giá trị điện áp các chân đèn công suất 211 và trị số của cặp điện trở công suất trên?


Một thiết kế 211/845 gần tương tự https://wallofsound.ca/misc/news/sun-valley-211845-set-tube-amp-kit-from-japan/
Sun Valley SV-S1628D
PCB and Point-to-Point Amp Kit
Tube set : 211/845, 12AU7 x 2, 12BH7A x 2
Power output ： 845：16W+16W; 211：7.5W+7.5W　(8Ω，THD：10％)
Weight ：15kg. Made in Japan
