Cảm ơn bác đã ủng hộ và động viên,mình tin tưởng là với sự trợ giúp của các bác mình sẽ mau được toại nguyện.Hiện giờ máy còn đang ở nhà bạn của mình,hẹn các bác mai hoặc mốt mình sẽ bắt đầu dự án.



Vẽ hộ anh đế GU50 luôn thể nhé, các kiểu đế e cho vào 1-file, khi cần anh chỉ drag, drop dễ hơn e ạ

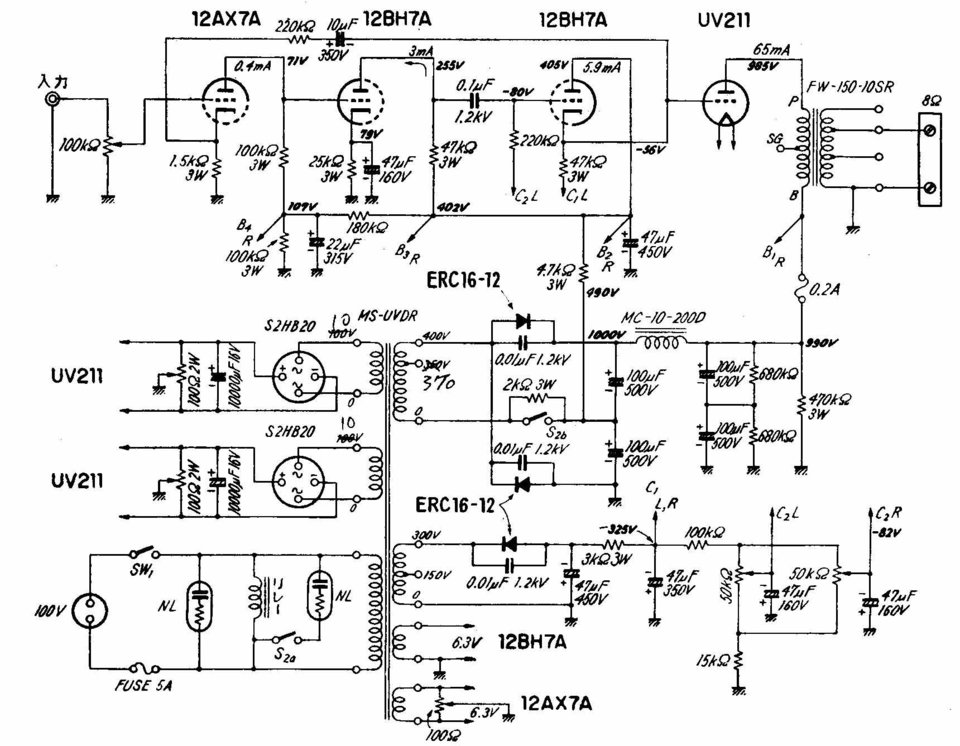

Mời bác tham khảo mạch hãng dùng cho Auto bias

Với mạch Fix bias thì phức tạp hơn



Thanks bác nhiều,mình đang lờ mờ hiểu được vấn đề.Chiều mai bạn mình đem máy lên mình sẽ nhờ các bác hướng dẫn cụ thể chi tiết thêm.

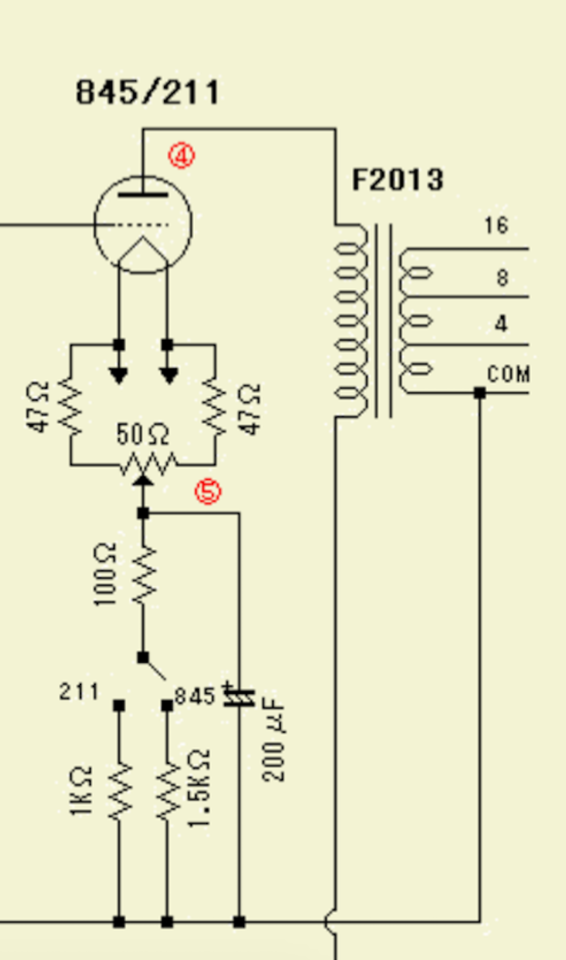

Mạch nguyên thuỷ của bác em nghĩ là mạch Fix bias này

Hình như bác đã chuyển sang Auto bias



Nếu chuyển mạch bị lỗi tiếp xúc, các điện trở thoát K bị ngắt khỏi mạch, tụ thoát có thể bị quá áp và hỏng.

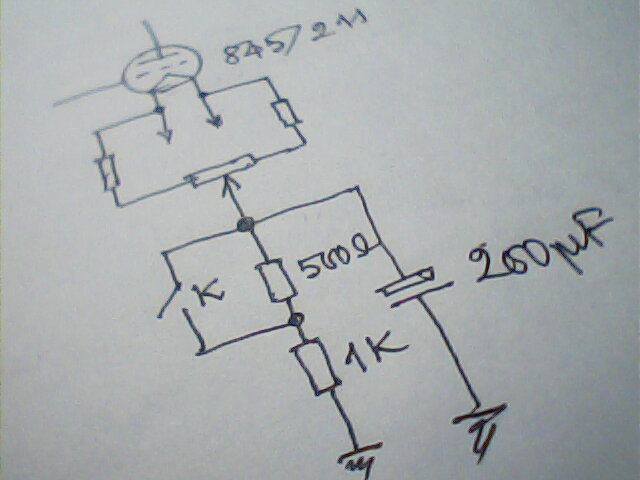

Vậy nên, có thể dùng cách khác để hạn chế lỗi do chuyển mạch: chuyển mạch K khi đóng sẽ nối tắt trở 500 Ôm và làm giảm trở thoát K khi dùng với bóng 211.




Tks for All.



mình cũng không hiểu,nhưng thấy có hai cái volume chỉnh bias hình như 1 cái 10R và 1 cái 15R



cái mạch của mình xài hai bóng 12AX7,mình đọc bàn vẽ chưa rành lắm,nhưng thấy rất giống nhưng giá trị các con trở thì khác nhiều.



Bác chủ có thể share cho em xin file autocad được k ạ ? thanks bác !



Được bác ơi, bác share cho em cái email, nhưng phải thứ 2 mới gửi được vì máy tính em để cơ quan.



Ok bác, thứ 2 em gửi nhé, vì máy tính em để cơ quan.
File cad nó tiện lợi khi cần thì xuất sang PDF hay JPG...



cám ơn bác nhiều ạ. Bác gửi giúp em vào địa chỉ huydosg2008@gmail.com ạ.



Sánh vai cùng các anh chị một mini chấy....





Chassi chưa bằng tờ giấy A4... Có thể sách đi chơi lung tung được...



No start where, a chờ dc



Bác cho email để mai em gửi nhé.



A gui PM rồi, đọc hộ anh nhé



Báo

Bác ơi là chân số 2 hay sao chứ,đo được 60V



Ý bạn là que âm nối mazz, que dương vào chân 2 dc 60 VDC? bạn đo chân 4 như đã thao tác nhé, vì bạn khg chuyên nên đừng vội vàng. Chân 3 với chân 2 dc 920 VDC đúng không?



chân 4là 50V,chân 2-3 938V



chân 3 là 998V...........................



nãy giơ mò theo mạch của bác @My cho thì phần cơ bản thì rất giống nhưng khác là 2 bóng 12AX7 ,đốt tim 12AX và 12BH7 xài chung,ccòn 1 nguồn 6,3V không xài,mấy con trở thì khác trị số theo mạch rất nhiều,



Chào @dgnguyen, Tôi có theo dõi topic Pc music của b và thấy b có cách làm tỉ mỉ. Nên tham gia với b thế này:
1) B vẽ lại sơ đồ con amply của b bằng cách phóng, in sơ đồ của @My ra với tỷ lệ nào đó để đủ vẽ thêm 1 đèn 12ax7. Xoá giá trị linh kiện đi photo lại 1 bản khác rồi điền giá trị linh kiện máy của b và giá trị đa tại các chân đèn.
2) B đưa kết quả bước 1 lên đây. Topic nhiều bác nhiệt tình và có khả năng sẽ giúp b hoàn thiện nó mới hay đc. Theo Tôi nhận xét A của B hiện đã có thay đổi với tk vốn có của nó, nếu sử lý kiểu cú một e khó ngon đó b.
Chúc b vui



dự ánnguồn của bác đến đâu rồi?



Thanks b, hiện vẫn đang dùng b ạ.
Tối hôm nay b tạm thời đo đa Dc các chân đèn (1 kênh thôi b nhé ghi lại) mai photo song sơ đồ điền vào rồi tính tiếp



Con của mình đã thử đọ với Aurender N10 của bạn mình cũngkhông hề thua kém
