B xem giúp :
- vòng chống 1 (đèn 12 ax7) có trở 4,7k nối từ chân 1 sang chân 8, vòng chòn 2 (đèn 12bh7) có chân 2 nối trực tiếp Sang chân 7 phải không?
- Các điện trở từ chân 3 của 2 đèn xuống mass có tụ hoá mắc || không? Nếu có trị số?



hai vòng giống nhau:chân1 và 7 nối thẳng với nhau.vong 1 chân 1 và 8=4K7;vòng 2 chân 1 và 8 =2K2



chân 3 của đèn 2 xuống mass có trở 330K,không có tụ song song



kiểm lại còn thiếu nên vẽ thêm

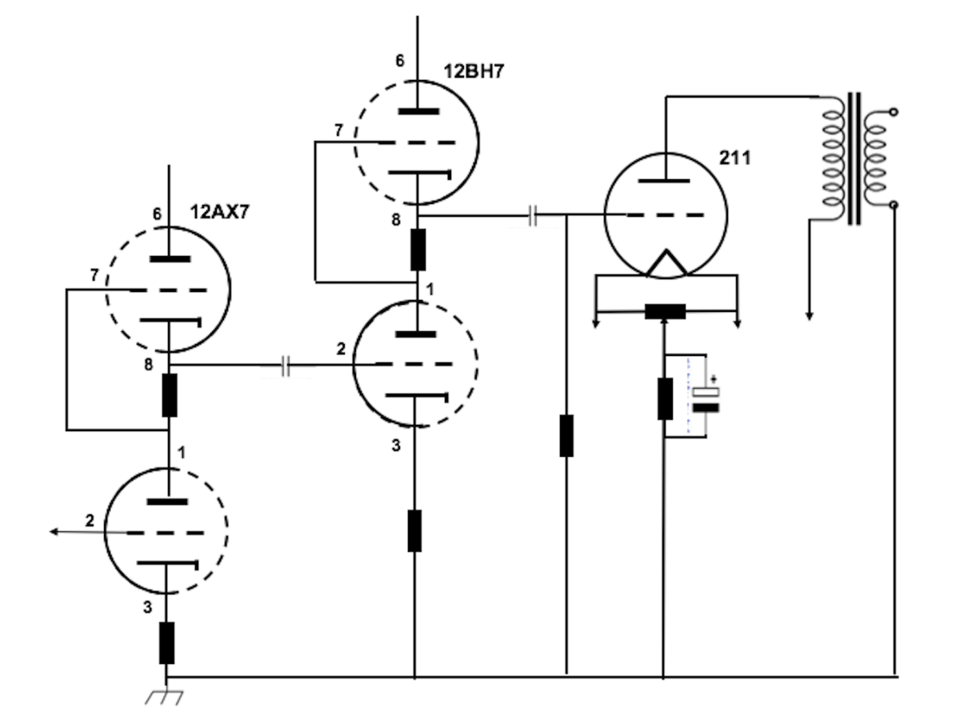

Bác add vào đây cho dễ này:
Em đoán "mò" là mạch nó như thế



Fe dầy quá không nên mua dù rẻ. Nên dùng Fe mới vì đồ cũ nhiều khi "lý tính" đã thay đổi khá nhiều sau quá trình sử dụng.
Nếu mua Fe cũ thì phải còn nguyên đai + dây đồng về tự tháo mới OK. Bác mà thấy thợ nó "đập" ra lấy dây đồng nhìn "xót" lắm.
Em thấy biến áp "nhiều tiền" của Tango hay Tamura toàn dùng C-core nên theo em kiếm thứ đó mà chơi



Em tính email cho hãng để hỏi nhưng hãng đã "đóng cửa" rồi nên chẳng biết hỏi ai , một phần cũng chưa tháo cục này ra xem bên trong nó ra sao nên đành .....
Có lẽ do "load line" nó "biến thiên" liên tục theo đường tải nên hãng mới "khuyến cáo" dùng ở 160mA thôi cho lành

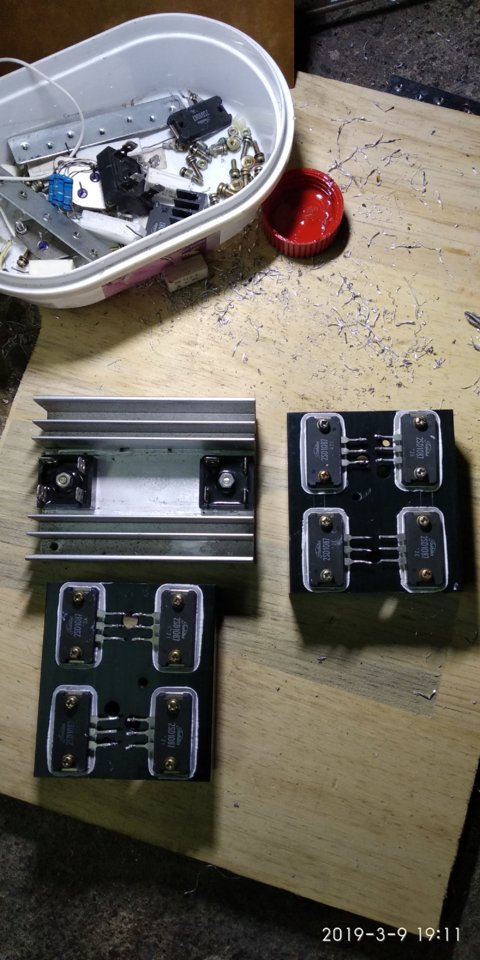

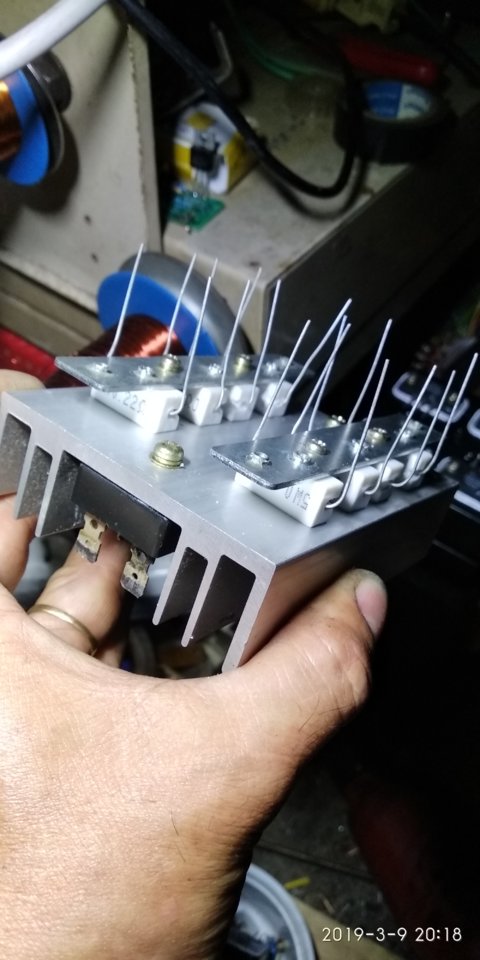

Em úp tí hình cho xôm...ic dòng đốt tim và trở ...mới diy xong...

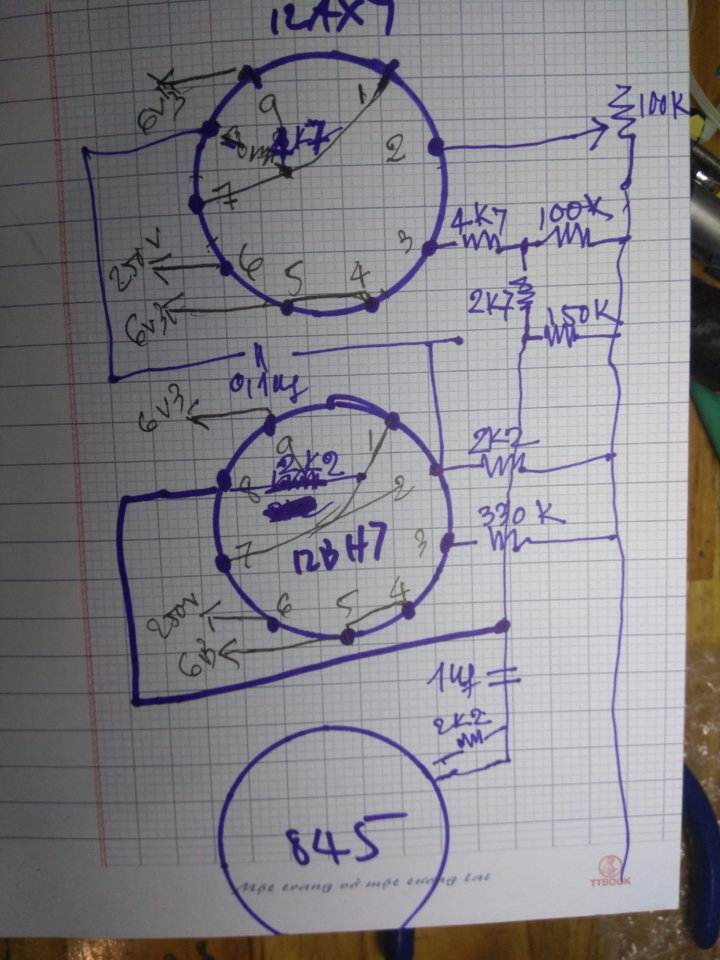

hình như vầy,mò mãi mới hiểu.

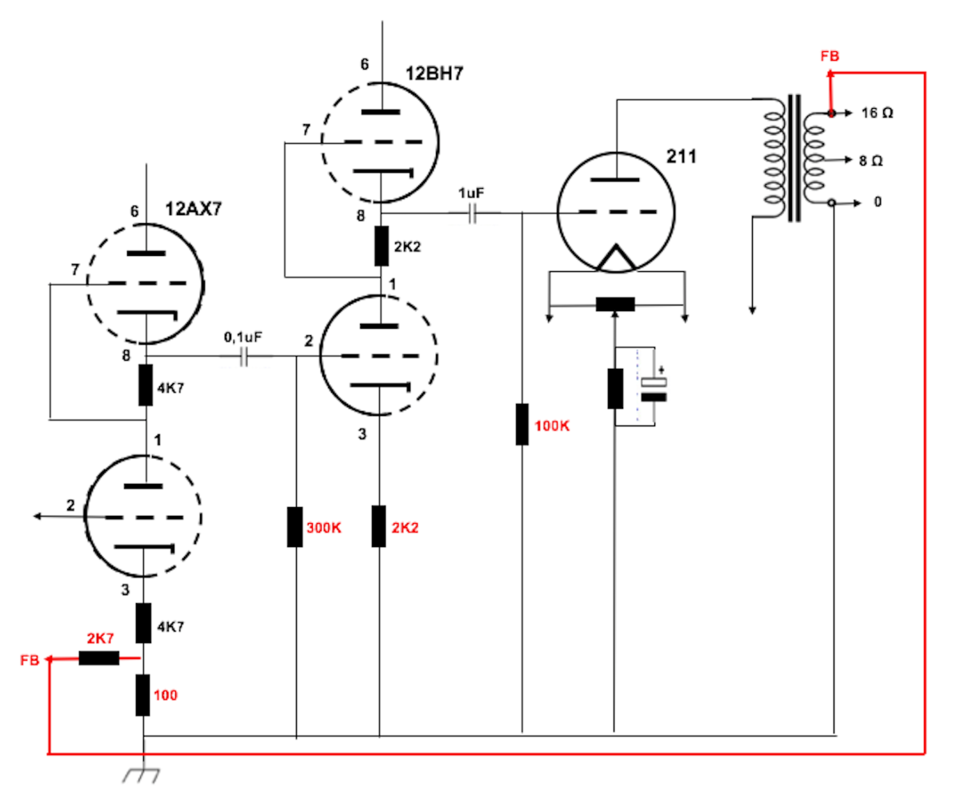

Em nghĩ mạch của bác nó giống thế này. Bác chú ý các giá trị điện trở em ghi chữ đỏ

Bác thêm điện áp đo được chân 3 và chân 6 của hai bóng để các bác khác tiện tư vấn "nâng cấp"



Cái mạch ghi chữ đỏ gọi là mạch My FB phải không bác?
sửa lại theo mạch thì chân 3 từ 1,36V tăng lên 1,5V và kết quả là volume không còn lì như trước vặn hoài hổng thấy lên và âm thanh mạnh mẽ,tốt hơn rất nhiều.Cảm ơn bác.



Máy này sau khi bàn tính xong bạn mình đến mua của 1 shop,đúng là giá rẻ hơn nhiều máy cùng loại.Khỉ mở ra thay linh kiện mình mới phát hiện một kênh tín hiệu out ở volume bị chạm mass ở góc khuất mà chỉ khi tháo volume ra thay mới thấy được.Sau khi thay linh kiện xong gắn vào thử thì phát hiện volume một kênh bị dính vào kênh kia có nghĩa là khi mở nhỏ kênh trái thì kênh phải cũng nhỏ theo,nhưng mở lớn nhỏ kênh phải thì kênh trái không ảnh hưởng.Bạn mình đem đến một thợ thì bị hàn lộn một chân đèn pre nên chỉ một mối hàn là xong.Nhưng bác thợ phát hiện đèn công suất chỉ chạy chưa đến 500V và mạch pre không giống của hãng.Vì trong ngày tết nên muốn làm lại mạch pre thì phải để lại nửa tháng và tiền công là 20triệu.Sau nửa tháng thì bác thợ bảo là để mạch này chay được rồi vì bác đã chỉnh đèn CS lên 900V,thông báo hư một con tụ nguồn và thay tạm bằng 2 tụ Mallory 450V nối tiếp và tiền công chỉ 2 triệu thôi.Về nghe còn tệ hơn trước nhiều nên bạn lại chở máy lên cho tôi.
Khi kiểm tra con tụ nguồn mà bác thợ bảo hư thì không thấy một dấu hiệu gì hư cả,đo thử thấy bình thường tôi bèn gắn trở lại và tụ vẫn chạy tốt đến giờ.Tôi gỡ hết mấy con trở bác thợ gắn vào:một con gắn vào để hạ bớt điện thế 370V.Một con bác thợ bảo là feedbach nhưng lại nối vào biến thế nguồn làm nguồn cấp cho chân 6 chỉ còn 110V.
Sau nhiều ngắn đắn đo suy nghĩ tôi đã quyết vào đây để hỏi(vì đã theo dõi topic này từ lâu và thấy có rất nhiều cao thủ)Không ngờ gặt hái được quá nhiều.Xin trân trọng và cảm ơn tất cả.



Chúc mừng lão gia đã gặt hái nhiều thành công...
Nghe lão gia nói thì thấy lão gia trình độ còn cao hơn thợ nhiều rồi...



Hìhì điếc không sợ súng,cùi không sợ lở thôi bác.



Anh và bạn tốn kém nhiều quá, nói chung đèn là cái gì đó người ta rất dễ cho là " nhiều tiền " và đi kèm là " nhiều công tương xứng ". Bác thợ nào ăn của bác như thế rất quá đáng. Nói chung là xã hội không thể tránh khỏi, ngay diễn đàn đây cũng là 1 xã hội thu nhỏ, rất nhiều tuýp người, nói thực công và trả công là cần, nhưng lấy thế kia khủng khiếp quá. Các bác cũng nên đề phòng vì đâu đó cũng đã xuất hiện mẫu ếch nhựa vào tung hô, chúc mừng, lên cao giọng kẻ cả đầy vẻ từng trải mà nói như câu ngạn ngữ tiếng Anh: " The more saying, the more stupid ..." , buông ra những lời nửa chứng để rồi sau đó im lặng, thực chất là kéo Anh Em chơi vào chỗ bí, chỗ cho rằng bản thân ếch nhựa này tự cho rằng đã biết, không trả lòi công khai nữa, hy vọng buộc họ gọi điện thoại trực tiếp để làm gì đó sau đấy ...
Tôi đến với tube từ năm 2003 môt cách tự nhiên do nhu cầu set up phòng phim, nghe nhạc theo cảm nhận về " tự nhiên ", va chạm quá nhiều, tốn kém, trả giá quá nhiều nên tích lũy kinh nghiệm, vật tư cho dòng này tàm tạm nhưng chưa bao giờ dám nói rằng làm mạch >450 VDC dễ nên thấy bác thật đáng là chỗ đáng để nhiều Anh Em theo



Hai vấn đề rất rõ ràng: Tôn cũ nồng độ Silic rất cao và ĐỦ như quảng cáo, còn việc họ kéo tôn dầy tức là chỉ chăm chút cho lõi nguồn, bác ý định dùng cho ứng dụng nào trong truyền tải Audio vẫn tốt hơn mấy mẫu tôn TQ bán phổ biến nhưng không bằng lõi Mỹ và Liên Xô cũ. Tuy nhiên 0.5mm làm OPT tổn hao FUCO sẽ lớn



Anh kiểm tra cái đường đỏ kia có tồn tại không, nếu có thực, bác bỏ thử ra. Lý do có đường đỏ này là trc đây, ở kỷ Analog thuần tùy, nói chung tụ nối tầng, chất lượng nguồn tín hiệu khg tốt có thể nói là kém xa bây giờ nên dùng các đèn có HSKĐ như 12AX7, tín hiệu méo nhiều, nên cần sửa đặc tuyến, nay phần lớn AE nghe từ CD hay các Pre chất lượng linh kiện tốt, dải tần rộng từ nguồn phát nên việc sửa này khiến amply trở nên phẳng rất phẳng khiến âm thanh mất đi cá tính vốn có. Bác có thể thêm 1 tụ 0.033uF nối tiếp với 1 biến trở thay vào đó, đĩa nào chói, nhanh mệt bác quay biến trở dần để chỉnh cho phù hợp từng chương trình.



Mình cũng thấy ngay vấn đề đó nhưng nghĩ rằng 1phần OPT và sợi dây cần burn in nên cố gắng chạy để kiếm lại sự ngọt ngào nhưng chưa được.



Ngoài ra, CD anh cũng nên kế hoạch đèn hóa sau DAC, lý do: Khi các OPA ra đời, giá trị áp +-5VDC nói rằng trong nội IC OPAM chắc chắn có mạch đảo pha, tức từ 1 tín hiệu vào lấy trên DAC, sẽ tách làm 2 tín hiệu bằng nhau và sau đó lại gộp lại làm 1 qua cửa ra của OPAM khiến tín hiệu tuy lớn lên rát nhanh nhưng phép cộng trừ trên làm tín hiệu từ lúc bé đã khg chạy tại Class A nên khg có lợi. khi đèn hóa từ sau DAC như TDA 1541, PCM68, PCM56, PCM 63 .... tín hiệu chạy Class A đến Amp 845 tiếng sẽ rất hay và cách biệt, dễ dàng nhận thấy ngay dù xúc cảm của ta có lỳ đến mấy.



Thực ra tín hiệu nó đi qua đèn do tính chất của đèn làm cho tín hiệu nó mềm mại ra nên nghe qua đệm đèn nó có cái hay của nó làm nhiều người mê mệt về pre đèn là vậy..
Và đệm đèn nên cho tải gánh anot để nó mang nhiều màu sắc của đèn thì mạch mới có ý nghĩa nhiều. Còn chỉ là mạch lặp catot có hệ số khuếch đại gần bằng 1 thì đệm đèn chẳng có ý nghĩa gì lắm...



Em chỉ vẽ lại giúp bác thôi
Bác nói thế làm em phân vân ).
Bóng 12AX7 mà chạy dòng có 0,3mA thì ẹ quá (1,5 : 4700 = 0,0003mA). Bác nên giảm 2 con trở 4K7 xuống 2K2 hoặc thấp hơn sao cho dòng cho 12AX7 tầm 1mA để thấy sự khác biệt. Ngoài ra bác cũng gỡ bỏ con trở FB đi. Tạm thế đã )



Cám ơn các b.

Báo cáo các b chiến lợi phẩm của em là:
- 2 bộ lõi 500va. Em đã tặng cho một b trẻ làm nguồn Sumo.
- 2 bộ lõi 800va hôm qua đã mang ra b thợ già dồn vào làm 1 ba cách ly lấy độ khoảng 1200va để thay ba cách ly 3500va hiện có vì bộ giàn hiện tại của E tiêu thụ 400va dùng ba to thấy thừa
Tổng chi cả ba 1200va đã cuốn và 2 lõi tặng mất 1,7 t vnđ

Vâng, mình đã làm opt bằng C core cho cả se và pp mình đều thấy khề khà hơn EI mỏng lõi opt cũ của mỹ. Hôm rồi làm liên tầng mình dùng lõi nanocrystan trung quốc mua 4,3 kg cả thuế ship mất 3,2 t thấy cũng rất tốt
