Thực ra cụ dgnguyen có điều kiện và quá cầu toàn thôi...
Còn như Macintosh họ cũng chỉ dùng choke như thế này... Và chủ máy cũng chỉ yêu cầu giữ nguyên như thế cho đúng Macintosh....



Chạy // cho đủ dòng đc cụ ơi nhưng E sợ o đủ chỗ.

@trung224 Theo em cụ có 2 cục choke thì nên làm như sau:
Cục choke cũ, chịu dòng cao thì dùng để lọc tổng cho toàn mạch, gồm cả bóng khuếch đại và bóng công suất.
Cục choke mới, chịu dòng thấp nhưng có thông số điện cảm cao hơn thì dùng nó mắc thêm vào làm mạch lọc LC thêm cho riêng tầng khuếch đại.

Phương án này hợp lý A ạ



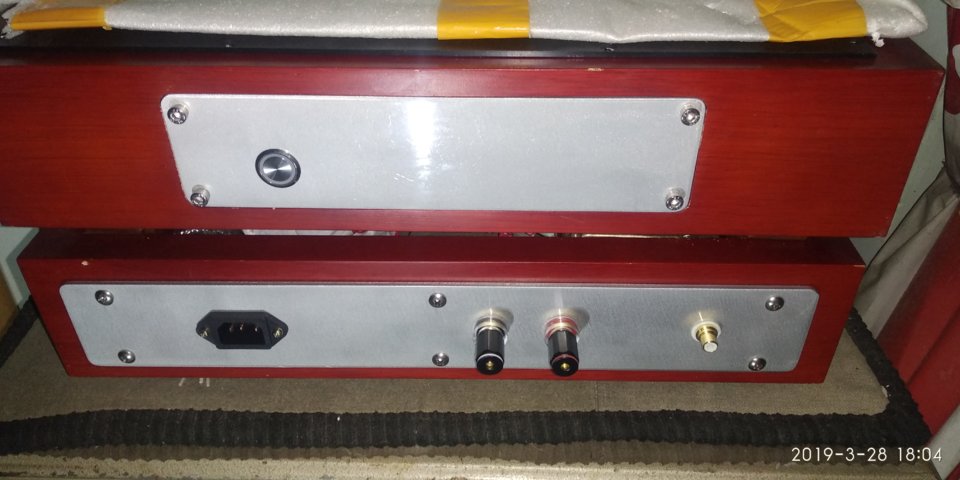

Thiết kế là của hãng nhưng chất âm là của mình.Đó là cách chơi của lão già đã dốt mà lại ham.Đã là chơi thì phải tốn kém và mỗi người một cách chơi.Mấy ngày này lọ mọ chuyển DC cho đốt tim đã được kết quả khá thú vị.Về chất âm thì theo tai trâu của mình thì rất đáng chơi.

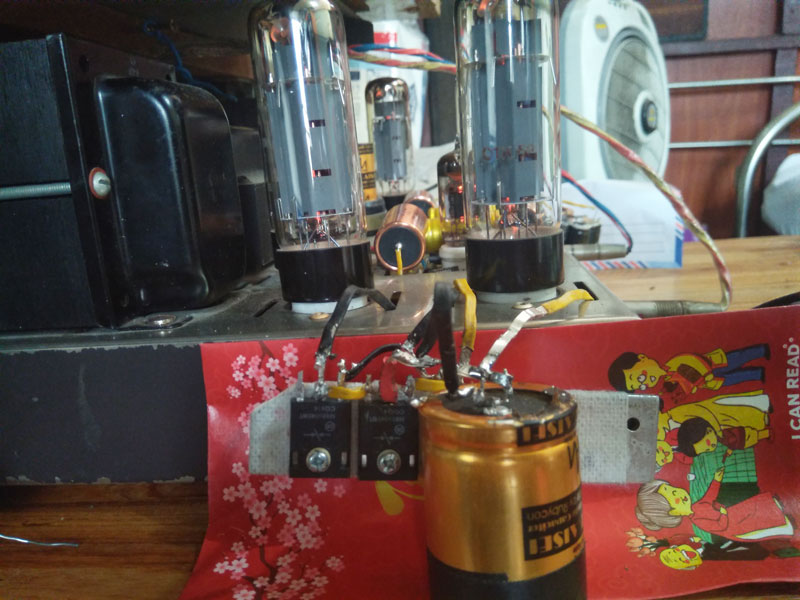

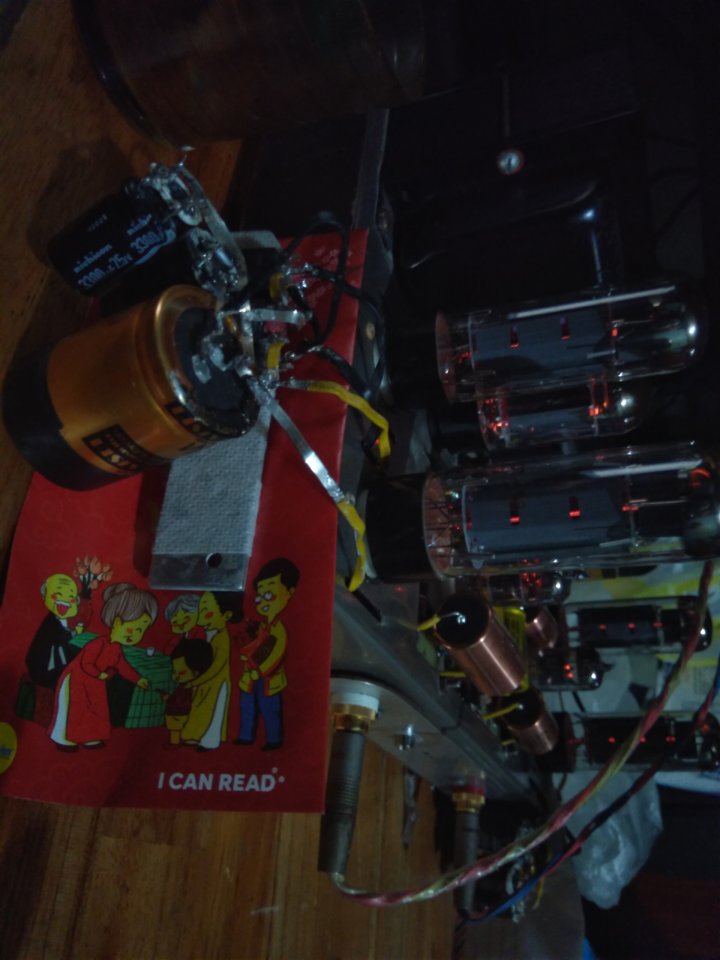

Cụ thể như sau:-mình không đo nên không biết biến thế đốt tim ra bao nhiêu volt,nhưng khi máy đang chạy mình đo được 5,86V. Lần đầu tiên thử băng diot IXYS FBE22-06N1 và tụ 2.200uf thì đo được 2,76VDC. Chuyển qua dùng ba con MBR6045WF ghép theo mạch 4 cải nửa con diot và tụ 13500uf thì đo được 7,12VDC.Và từ sáng đến giờ đang dùng 3 con MBR6045WF và tụ 2200uf-->5,30VDC(vì chỉ có sắn 2200uf tụ tốt).Sắp tới mình sẽ xài diot IXYS FUS45-0045B và tụ 10.000uf.



Vậy là thành bản ...LTD... Cụ nhỉ... Xin chúc mừng cụ...
Hôm trước có làm một cái Thi Văn chạy bóng 211... Chủ máy có đầu tư bộ chân mạ vàng đẹp lắm... Chân cắm thẳng chứ không xoay xoay... Kể cắm và rút bóng hơi bị khó khăn... Nhưng khi cắm bóng vào xong thì các chân đèn được ôm rất chặt...
Kể cũng đáng đầu tư...

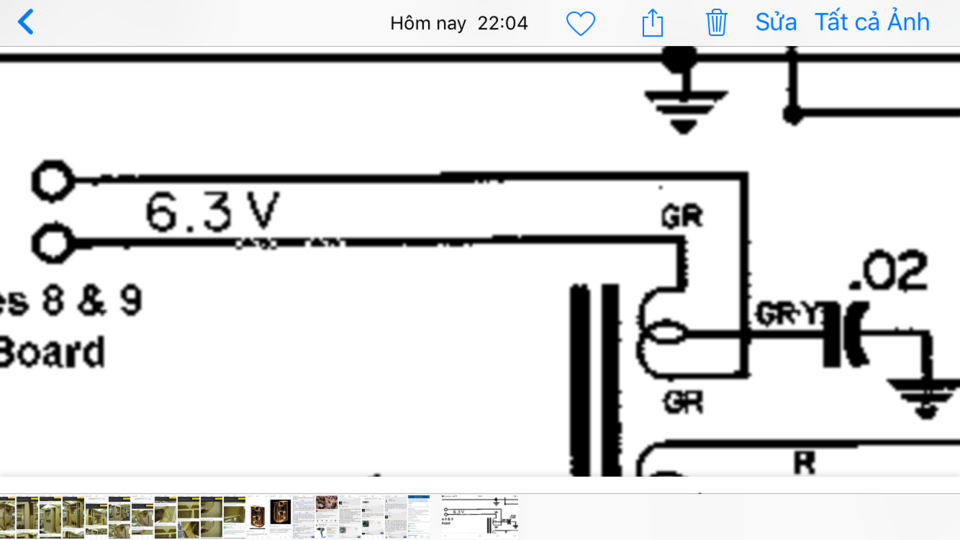

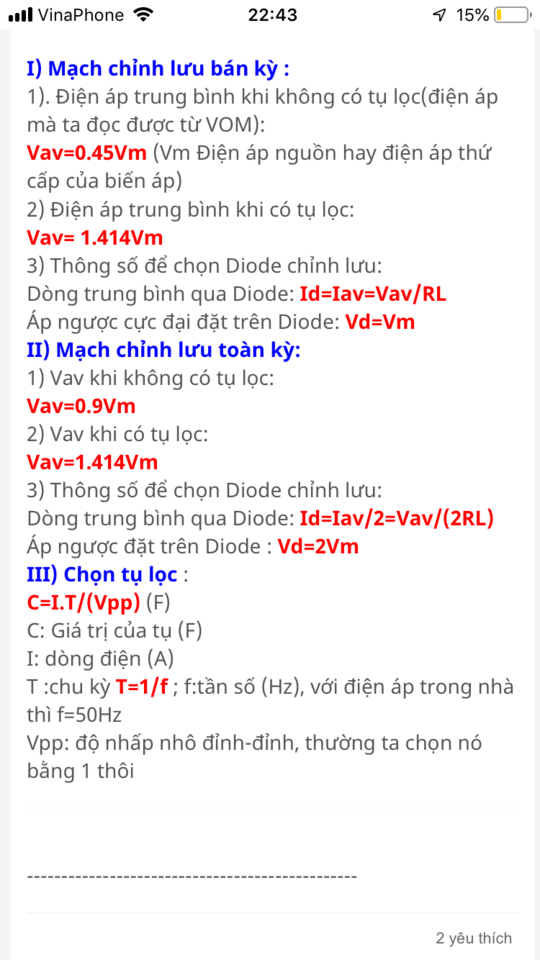

Nguồn đốt tim máy của Anh từ ba nguồn ra là 6,3 vac có điểm CT


Với ba hiện có A không cải tạo thành đốt tim DC6,3 v được đâu vì nắn nửa chu kỳ Vaf nắn 2 nửa chu kỳ Đều o ra 6,3 vdc



Mình vẫn chưa hiểu ý chú nói không được ở điểm nào?Thực tế mình đang chạy DC rất ổn không thấy BA nóng hơn và nghe rất hay

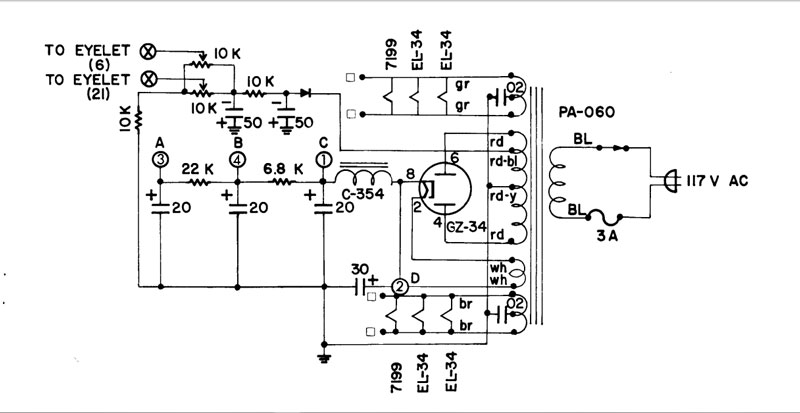

Các bác cho hỏi theo phương án của bác @trung224 dùng choke Tango để lọc LC có phải là đấu choke Tango vào hai điểm A-3;B-4 không?Cảm ơn các bác.



Đúng rồi bác. Em không biết chính xác các điểm trên sẽ mắc vào đâu trên mạch của bác, nhưng theo em hiểu thì tầng khuếch đại sẽ được nối vào A-3, tầng lái sẽ nối vào B-4 còn tầng công suất sẽ nối vào C-1

Trước khi thay cục choke Tango vào, bác đo cho em điện thế tại đầu A-3 là bao nhiêu trước đã.
Sau đó bác bỏ điện trở 22K và thay vào đó là cục choke Tango rồi đo xem điện thế tại đầu A-3 lúc này là bao nhiêu. Nếu nó lớn hơn điện thế đo được lúc dùng trở 22K thì bác thêm một điện trở mắc nối tiếp với cục choke Tango nằm giữa A-3 và B-4 để nó đạt được giá trị như lúc đầu là được.

Chắc em cũng không cần nhắc, nhưng động đến quả điện cao thế thì mong bác cẩn thận trong quá trình đo đạc và thi công



Bác dùng choke Tango để lọc DC cho toàn máy hay chỉ để phục vụ mỗi DC của phần pre phần mấy cái bóng đệm của amply...
1-Nếu cho toàn máy thì phải lắp điểm khác
2- Nếu cho phần mấy cái bóng đệm thì lắp choke Tango ở hai điểm như bác nói... Hơi phí phạm cho cục Tango không phải ít tiền... Và ở bị trí đó chỉ cần nửa cục Tango cũng được chứ không cần đến 2 cục choke Tango như nói ở phần trên...( vị trí đó chắc cần dòng < 50mA...)



Rất đúng, bác dnguyen nên đo kỹ hai điểm A3 và B4 ghi ra giấy

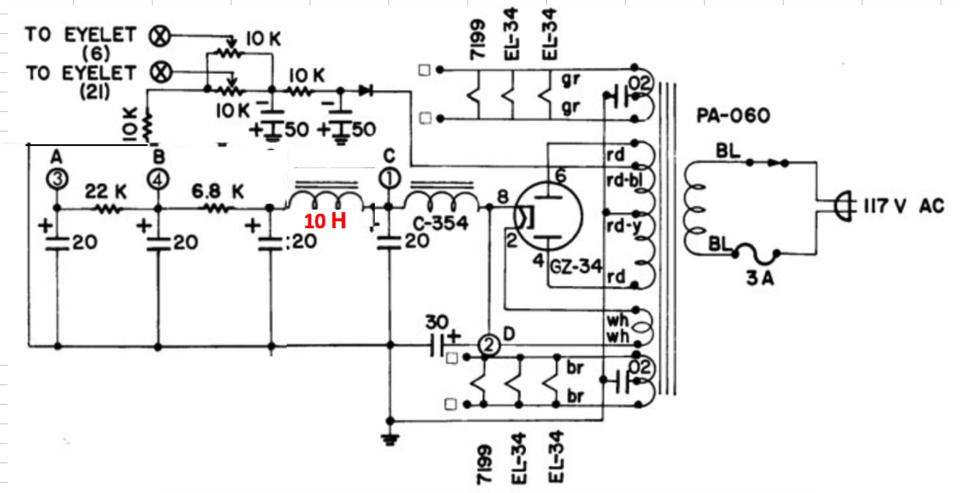

Sau đó bác dnguyen gắn cục choke 10H của Tango như sau:

Xin anh lưu ý cần thêm 1 tụ 20uF nữa cho mắt lọc này. Điện áp sẽ giảm xuống vài Volts nhưng cứ để vậy nghe xem sao đã. Sau này bác có thể hạ con điện trở 6,8K xuống cho đúng với điện áp bác đã đo trước đây



Bổ xung thêm chuyển điểm C về đầu ra của cuộn choke Tăngo theo sơ đồ này của My FB thì hợp lý hơn...
Còn vẫn giữ nguyên điểm C thì quá phí phạm cục Tango ( hoặc bỏ Tango đi còn hay hơn về nhiều mặt...)



Nhạc trưởng “nguahoang” bỏ đói hay quên không “gia hiệu” cho bác nhạc công “ đánh” bass hay sao ý ) )



Làm amply đèn xong sờ vào bán dẫn thấy ôi sao nó lắm thứ thế...



Bác kiểm tra điện áp đốt tim xem bao nhiêu Vdc. Em nghĩ khi nắn cả 2 nửa chu ký có tụ lọc 6,3 v~ sẽ ra >7vdc sẽ làm hỏng đèn đó A.
Còn nắn như trên mà đo áp đốt tim khi làm việc ổn định mà gias trị dc sau nắn lọc nhỏ hơn giá trị ac vào mạch nắn chỉ còn 5,3 vdc nuôi tim>Dòng nuôi tim đc của máy o đủ gây sụt áp (cái này do ba tk chỉ đủ công suất cho nắn đc) cũng gây hỏng bóng nếu khai thác lâu dài.
(Trường hợp này ba sẽ o nóng vì nội trở của tải của ba lớn hơn nội trở thiết kế bạn đầu mà chỉ làm đèn mau già do chạy áp đốt tim thấp).



mình đã trình bày phần xử dụng diot và tụ ở trên rồi đó.khi xài AC thì 5,86V hiện mình xài tụ 2200uf thì đo được 5,30VDC.



Bác Ngoc2 cẩn thận thế là hay đó, nhưng nguyên tắc chế tạo heater của đèn Tube khg giống đèn sợi đốt ta dùng chiếu sáng ( Lý thuyết dài dòng tôi khg đề cập, cái này có đó), biểu hiện ra khi đóng nguồn sợi đốt của đèn sáng từ từ ( Riêng đèn Bala thì hay rực lên và sáng nhanh ) và hơn nữa datasheet hầu hết đầu nói max cho Heater là 7 VAC ( kg phải 7 VDC ). Khi nắn DC cầu có tụ lọc,áp sẽ cao nhưng khi đốt rồi, nó sụt nhanh vì áp dâng lên kia do tụ hóa. Nếu bác dgnguyen đo thấy <=7VDC thì khg đáng lo lắm.

Về phần tôi, tôi đã thử trên máy đo đèn Л4 của Liên Xô cũ, các bóng 6H1П, 6H2П, 6Ж5Б, 6П6C ... tôi tăng dần áp Heater bằng biến trở công suất lớn, đến 8 VAC, các đèn trên vẫn làm việc bình thường, thời gian thử lâu nhất là 30 phút ( Tôi nói là tôi thử để test giới hạn chịu đựng chứ khg sử dụng cao như thế trong mạch). Riêng Valve 5Ц4C, khai thác sợi dốt 6VAC như hình thức ổn dòng luôn dù nó là 5VAC và việc này tôi có nói với Bạch duong trong Top GU50 năm 2006 nay vẫn còn trên Web và chay suốt 3 năm cho đến khi bị 1 cậu trên Thái Nguyen lừa vợ tôi bê đi mất con ГY50 PSE này.



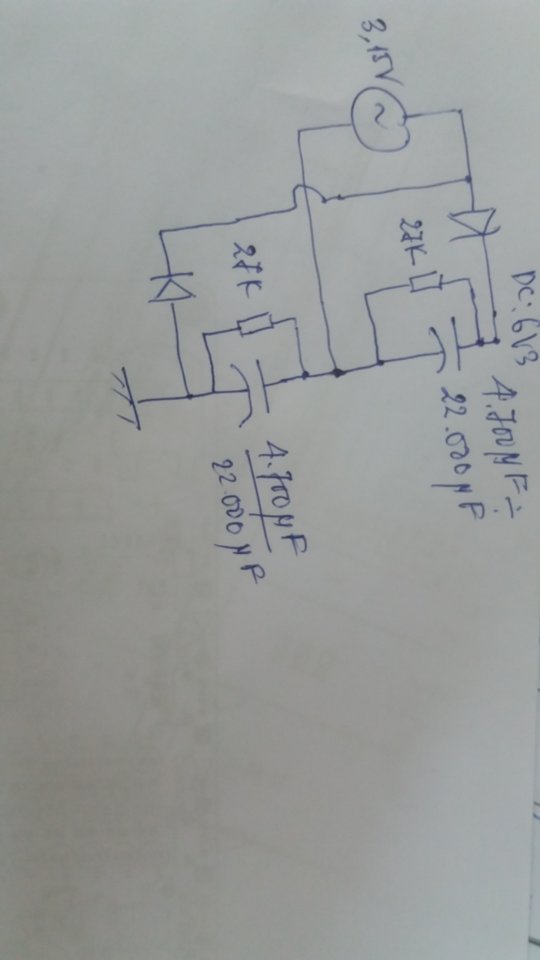

Em nghĩ bác bác ấy đang lắp kiểu này! Nắn nhân đôi?



không phải bác ạ,mình chỉ nắn bình thường và tụ lọc thôi,hiên xài tụ 2200uf thì đo được 5,30V,đã thử với tụ 10000uf thì sẽ là 6,24V



Ổn đấy anh ạ

Anh em góp ý cho cẩn thận thôi, anh yên tâm chạy và thụ hưởng thành quá tư duy của anh đc rồi. Về Choke và cách dùng chok, nó có cơ sở,e định tìm trang sách nói về nó và chụp nhưng chưa thấy, nhưng về cơ bản, amply PP mà dùng chok là cao cấp ở thời điểm chế tạo đó anh. Anh dùng như My FB nói là ổn. Nếu anh chấp nhận đeo balo, 2 chock 10H của anh đấu song song ra 5H, chịu đc 200mA về đúng chuẩn ban đầu rồi còn gì.

Diod sụt tại mỗi tiếp điểm bao giỡ cung là 0.5VDC thuộc lý thuyết cơ bản, nên anh thay cầu diode nào nó cũng mất đi 0.5 VDC, bù băng tụ như anh thực hành, chỉ có tốc độ đáp ứng trong mạch của diode ( cái này anh khg cần ) là khác nhau anh ạ.



Bác quá cầu kỳ...
Ngày xưa đọc ở đâu đó trong những phần công suất chạy đèn đối với những đèn quý hiếm, đắt tiền.... Nhà sản xuất khi xuất xưởng chỉ cho đèn đốt tim non áp và ghi chú rõ ràng cho người sử dụng dùng khoảng bao lâu thì nâng dần áp đốt tim lên...cùng hệ thống jump kèm theo để nâng cái áp đó...
Còn mình quanh quẩn xó bếp có cái amply còi đèn đểu... Biến áp quấn tồi... Cuốn xong cho đèn chạy đo áp đốt tim đèn có 5,4VAC... Nó kêu phe phé...


Nó chạy mà không tắt đèn điện xung quanh thì tưởng tim đèn chưa sáng...
Lười làm để kệ cho có cái nghe..



Sau 2 bữa tối...còn lổ volume phải đợi lên chân đèn rồi mới gióng thẳng tâm được.
Cũng hòm hòm rồi....



Đồ to khó gióng nhỉ... Của mình dày có 3 phân. Rộng có 16 phân...


Thôi thì gióng đại...

Cái đầu đất rộng cũng dễ làm hơn...



Anh có việc gặp cô anh nói với e về đèn, cô ấy hết đèn anh trao đổi hôm trc rồi em ạ. A sẽ gủi em cái anh đã hứa.



Dạo này bộ nhớ kém quá may có bộ nhớ ngoài...






Đồ may gửi được ở nhà hàng xóm lúc nào cần thì qua lấy...
