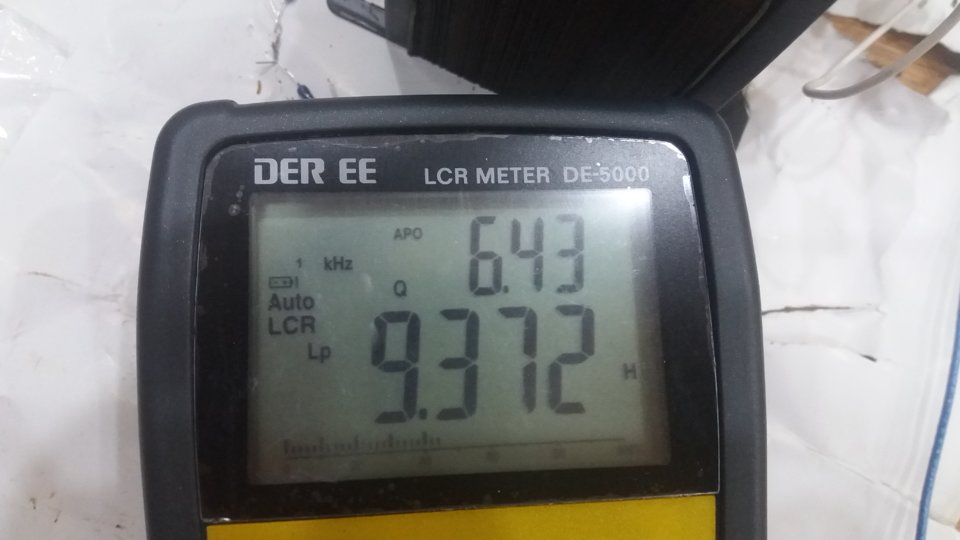

Nếu sơ cấp 3,5KΩ mà đo được có 9.372 Henry thì kém quá, bình thường của mình làm cũng thế cho đèn 300B hoặc các đèn cũng dùng sơ cấp na ná như thế ( 2A3, 6C4C... ) đo nhẹ cũng phải được từ 20 đến 25Henry.
Fe của mình 3.2cmx4.5 cm, bạn xem lại Fe hoặc độ dày ghép E/I.



Bác @tuan1975 thử đo thêm các thông số như điện trở thuần RDC và Ls, Q, theta của cuộn sơ cấp OPT này xem kết quả như thế nào.


Tks for All.



Số liệu trên với Khe hẹp b đang để bao nhiêu?



E cứ bình tĩnh làm, ẢE góp ý là chân thành, tuy nhiên số liệu e đưa ra 3'5K trên FE diện tích bao nhiêu, chiêù dài đường sức từ bao nhiêu, Gap cách ly E/I bao nhiêu, 3.5K này cho đèn gì, Ia max bao nhiêu, dự kiến công suất tại class A cho đèn e dựa vào tính và chưa đưa ra... Do đó e cứ tin tưởng vào con đường đang đi.
Một xu hương dần phổ biến hiện nay là AE sau khi trải nghiệm thường khg theo quy luật chuẩn, 300B có thể lắp 5K, thứ cấp nhiều đầu ra nhằm tận dụng nguyên tắc đấu phản ảnh trở kháng và năng động ghép với loa qua đó, Bass tốt hơn, chi tiết dường như chậm, rõ hơn.
E ngâm tẩm tốt bobin dây, chèn FE hết tay có hỗ trợ của bộ công, các gông, xiết chặt các ốc, sau đó, điện cảm đo dc sẽ lớn và ổn định hơn.
Tất nhiên cùng diện tích này, lõi C core sẽ cho điện cảm lớn hơn khá nhiều do hệ số ghép C core dc ép máy, phần ghép tay chỉ còn 4 or 2 phần tử.
Mời các AE khác cho thêm ý kiến.



Vâng cảm ơn bác chia sẻ. Bác cho em hỏi bác cuốn dây bao nhiêu và cuộn sơ bao nhiêu vòng ạ? Em cảm ơn!

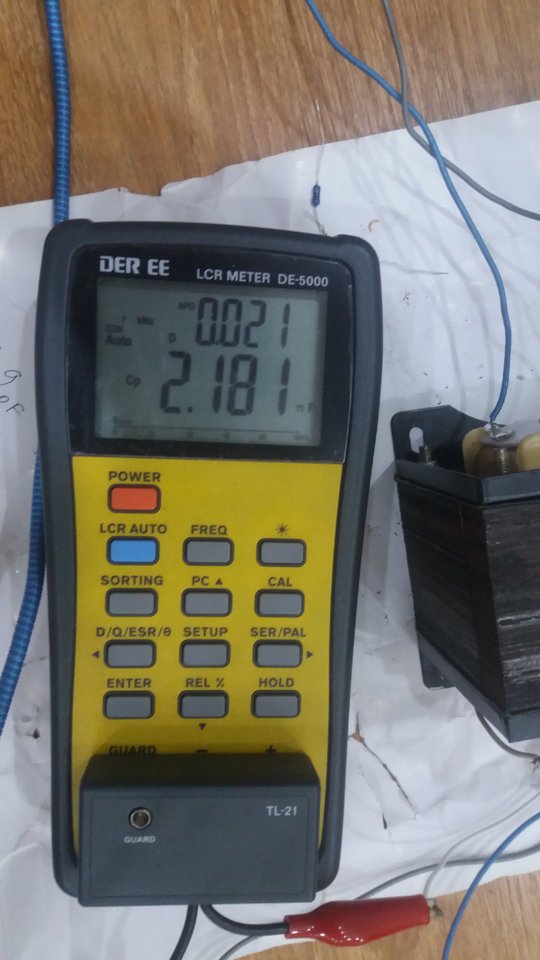

Em đo thử:
RDC

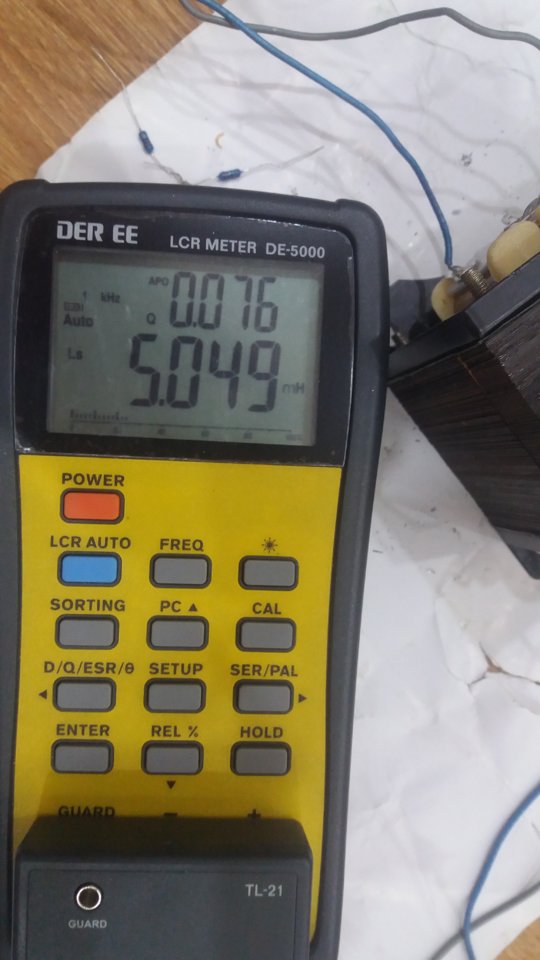

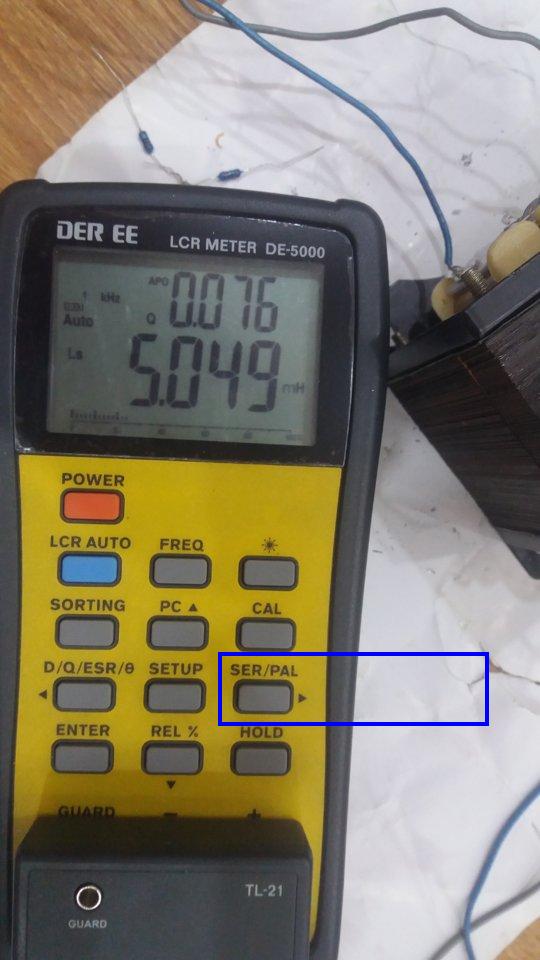

Ls và Q dc vầy
còn theata dc như vầy

Các bác cho em xin ý kiến!



Fe M6 có lớp tráng mỏng, vào Fe đừng có gõ mạnh quá nhé. Dùng búa cao su gõ nhẹ cho đều EI thôi cụ nhé



Sơ cấp mình dùng dây 0.27
mm hoặc 0.28mm 2450 vòng.
Thứ cấp dây 0.5mm 116 vòng chập 4 cuộn.



Ko biết bác có nhầm ko? 0.5mm x 116 = 5.8 cm (cộng thêm dây bọc emay) thì nó ngoài 6 cm. Trong khi FE32 em đo đâu có 4.2 cm?

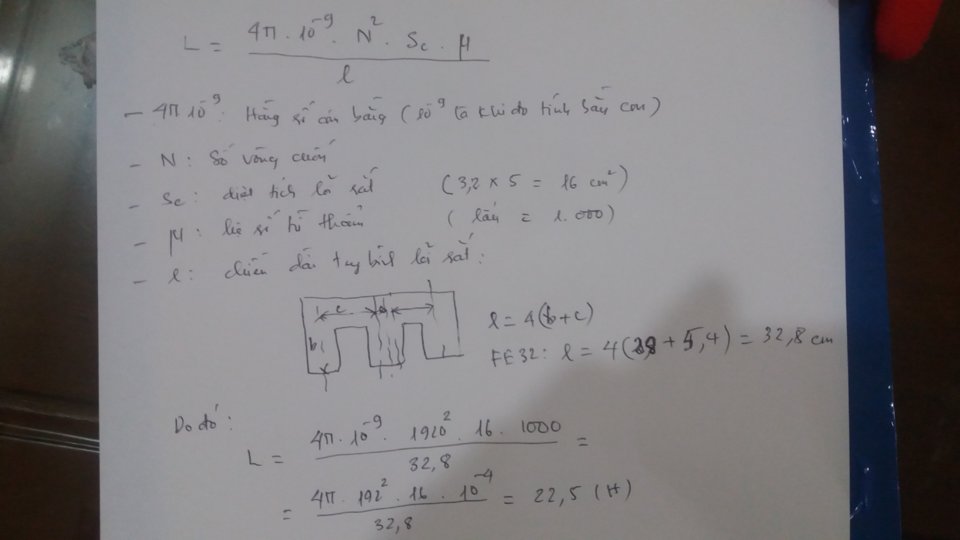

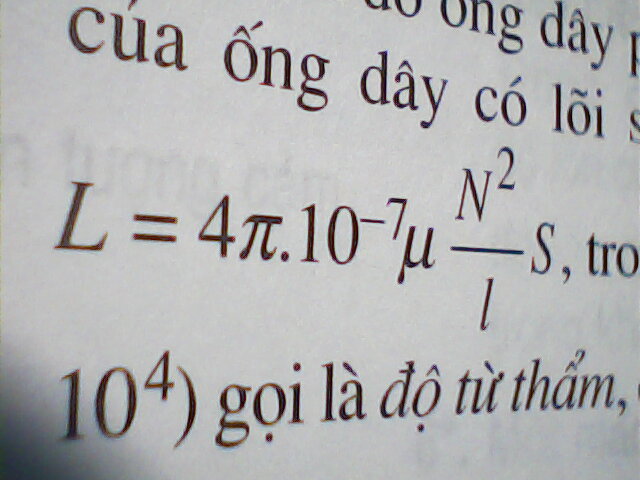

Em tìm trên mạng có công thức như vầy:

Và em tính ra nếu đúng là 22H. Nhưng em nghĩ công thức này áp dụng với tần số 50Hz. Bởi em đo nếu F= 1khz là 9H, f = 100hz là 14H và theo em suy luận nếu f = 50hz thì sẽ là sấp xỉ 22H. Ko biết đúng ko? Các bác nhỉ?

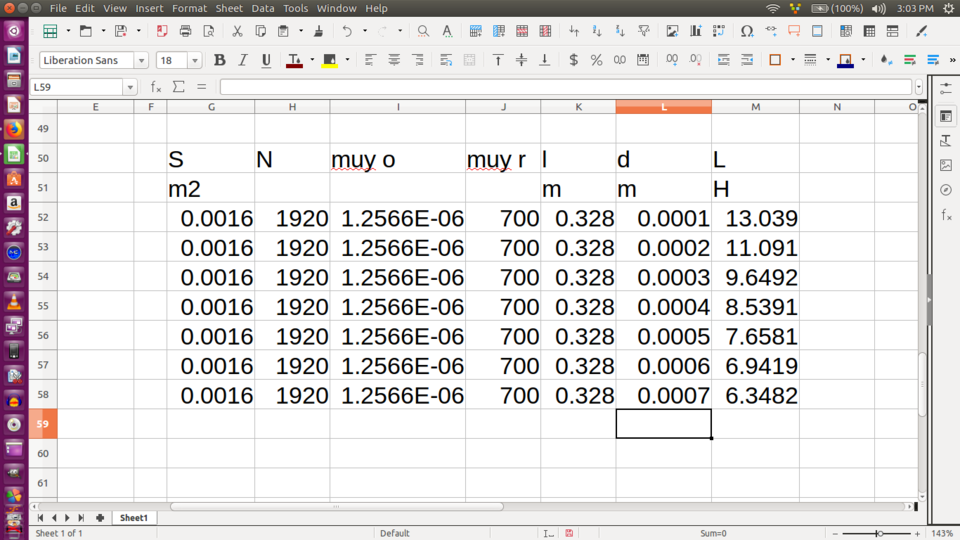

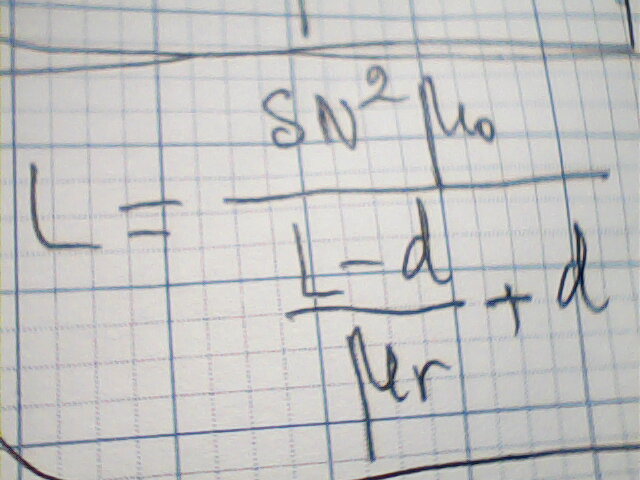

Công thức mà bác sử dụng là công thức cơ bản, chưa tính đến khe hở không khí trong lõi từ đối với OPT SE, đồng thời độ từ thẩm (muy) của vật liệu làm lõi thực tế có thể chỉ vào cỡ 700. Bác có thể dùng công thức gần đúng sau để tính với mạch từ có khe hở không khí, thay các số liệu sẽ thấy độ tự cảm L giảm rất nhanh khi tăng kích thước khe hở không khí trong lõi từ.






Tks for All.



Em sau khi ngâm cứu thì ráp cái SE cần tiếng trung treble nhiều hơn là bass.
Giảm hết mức cảm rò để cảm nhận được toàn vẹn âm thanh. Giảm hết mức ghép tụ để nó kg cặp đôi với cảm rò để nó nhảy múa tần số trong vùng nghe..
Và tất nhiên vẫn cần bass ở 35hz. Và nếu cần hơn nữa thì thêm tí hồi tiếp. Hoặc cái tụ 1k uf dưới chân cathode.

Em nghiên về phương án này hơn là cứ cố quấn cho được 20hz để mất nhiều thứ khác.



Nói thêm về cục opt bác tuấn là tính quấn 2160 vòng.... Nhưng thấy bác ấy mới quấn cục đầu nên em giảm 2 lớp sơ là còn 1920 vòng...nên henry không qua 10.

Phần mềm tính 0.9 tesla. DC 0.5 và AC 0.4

Do là lót teflon nên ghép tụ 2.2n là quá đẹp. Cảm rò có 0.5mH cho 4 sơ 3 thứ.

Dù gì . Bác tuấn cứ ráp vào mạch cái đã....sau khi thấy thiệt hơn trên máy đo ocsolocop rồi mới biết điều chỉnh sau...



Còn cửa sổ thì ... quấn thêm vài lớp nữa .



Thế quấn biến thế thì đơn vị tính là vòng hay chiều dài của bô bin quấn hả bạn? Mình thấy hơi giật mình đấy.
Bạn hỏi thông số của biến thế 3.5KΩ/8Ω thì mình đưa thông số chuẩn của mình hay quấn làm 300B, 2A3, 6C4C...



Làm sao biết tay nghề bác ấy thế nào. Lỡ tràn thì toi công chán nản.

@Tuantranphu . Em ấy cầu toàn trên lớp thôi mà. Quấn như bác nói thì khó quấn hơn.



Thanks @ssass

Phần tiện ren sao dài thế? Theo mình cái máy này cố lắm chỉ dùng cuốn ba nguồn 500 w > chiều cao cửa sổ EI tầm 80 (Mm), C core tầm 120 tấm kẹp + ECU hãm cả 2 đầu tầm 40 > phần ren khoảng 120 + 40 (là tối đa) > b cân nhắc càng dài càng vẫy đầu.



Ok bác em đã hiểu cách của bác. Để em nghiên cứu tua 1 cục coi có cải thiện thêm chút henry nào ko. Dù sao em cũng đang chạy rốt đa!



Giờ coi tình hình thực tế , dư cửa sổ thì mần thêm , L cỡ 15H thì chấp nhận được , phải như bác Tuantranphu trở lên thì phần nghe mới đạt . Do số vòng dây ít , xếp lớp + cách lớp bằng teflon fi nên ko lo chỉ số phụ .
Nếu hết chỗ thì ... thôi , gắn vô nghe rồi rút kinh nghiệm .



Em thì cứ đợi xem bác ấy test thực tế trên bóng fd422...rồi sau đó nghiệm lại.
@tuan75 test luôn đi.
chỉ cần xông cao áp và đưa sine vào lưới là được. Kg cần ráp tầng đầu đâu. Đồ nghề có đủ rồi mà.



Em thấy 2 b làm opt sơ cấp ~2500v và ~2000v.

Em hỏi các bác chút, từ trước đến nay em thường bắt đầu tính toán bằng mặc định cuốn 3000 v sơ cấp rồi chọn lõi diện tích đủ H và cửa sổ cho đủ kt dây theo dòng. (em không muốn cái lõi to bê nặng lại giá cao)

Cũng phải nói thêm Ba em cuốn xong chưa bao giờ đo ghép tụ vì em o có đồng hồ đo tụ, cũng chưa quan tâm đến cảm dò, em có mỗi cái đồng hồ đo L trung quốc, Em cứ thấy nó nhiêu H là thích.

Trước đây cúng có 1 lần 1 bạn cos kiểm tra đồ E lắp. b ấy mô tả cho em hiểu đại khái là phát tần số 1kh rồi đưa tín hiệu vào dg tín hiệu rồi lấy ớ chỗ ra loa qua cái tụ 10mF rồi cho vào máy tính (E cũng nhìn thấy cái hình hiện trên monitơ) rồi b ấy phán bị cắt 1db ở khoảng 40hz và 18khz (phương pháp kiểm tra này cụ thể thế nào em mà biết nguyên lý chắc chết liền) mà em nghe cũng cảm thấy vậy (cái pp đo b tai này e cực ghét nhưng o có đồ đành vậy).

Các b cho hỏi:
1)chọn số vòng vậy có nhiều quá không?
2) Có thể đánh giá sơ bộ pp kiểm tra E mô tải trên chưa đúng được o ạ?
Thanks



Ok bác để em test luôn 1 kênh, đủ cả rồi bác cắm tạm cái lên cái mâm thôi. Hihi. Song song đó mần luôn cục theo cách bác @Tuantranphu xong cũng gá luôn vào thử luôn bác ah!



Mình muốn hỏi thêm các bác; trong trường hợp cụ thể của @Tuân 95 chạy đèn fd422 > dòng cỡ 75 - 80 ma thì ước trừng để khe hẹp bao nhiều thì vừa.



Tổng Độ dày các lớp dây + giấy lót cũng tính đc mà cụ.
Chỉ lưu ý là đừng có tính hà tiện quá thôi. Cộng thêm emay, tính cỡ 80-85% vì quấn sẽ ko bao giờ bằng phẳng mà ko ra ngoài cửa sổ là vào Fe ngon lành.
Em thấy OPT 6B4G, 6C4C, 2A3 cũng cần cỡ 15H với gap 0.2mm mới ổn tiếng trầm
FE EI 32x50 lõi M6 quấn tầm 2500 vòng, khoảng 4 - 5 lớp sơ cấp, thứ cấp đấu bifilar, nếu nhiều ngõ ra 4,8,16 ohm thì nên bifilar thêm ở ngõ 8,16 nữa, sẽ giảm điện cảm rò. Tốt nhất vẫn là 1 ngõ thứ cấp.
Còn giấy lót teflon, film mylar, film poli thì ko cần quá lo lắng đến ghép tụ. Giấy tụ mới phải lo



Cục opt nó cũng như cục nguồn thôi bác. Chạy ở 50hz và hiệu suất tốt nhất vì cả thế giới đều quấn như vậy.
Sang cục opt thì chạy ở 20hz. Nên cần quấn nhiều dây hơn. Mà quấn nhiều dây hơn thì hiệu suất giảm. Từ đó mất nhiều thứ khác mà âm thanh kg truyền tải hết sang thứ cấp.
Nên quấn ít vòng hơn. Nếu thiếu bass thì dùng kỉ thuật khác tăng tụ ck. Làm nút bass treble.....

Phương pháp đo bác có thể dùng điện thoại để phát sine từ 20hz đến 20khz. Gắn tải giả 8ohm ngõ ra loa. Đo bằng đồng hồ kim. Ghi volt ra giấy rồi so sánh qua db.
Bác có thể phải đo sau volume để trừ hao điện thoại phát cũng kg bằng phẳng trên mọi tần số.
