Các giải pháp đốt tim đèn cho các Tube SUMO

Trong quá trình làm các amply công suất lớn mà anh em vẫn thường gọi SUMO, việc lắp các mạch điện để đốt tim cho các đèn công suất sẽ có nhiều cách và tùy thuộc vào từng đèn.
Việc lắp đúng, chuẩn các mạch điện cho đốt tim đèn cũng là 1 cách trị Hum hiệu quả
Với các đèn như 805, 211,845, 8133.. đốt tim thường là 10V/ 3A, 5A..... . Với các Amply PP thì chúng ta có thể đốt AC mà vẫn không bị Hum nhưng với đèn công suất lớn mà lắp SE nếu đốt tim AC chắc chắn sẽ ko trách khỏi ù hum.
Vậy vấn đề đặt ra là có những cách nào để có 1 điện áp DC chuẩn để đốt tim cho các bóng SUMO.
1- Cách thông thường anh em hay dùng là nắn qua cầu Diot và dùng mạch lọc CRC
2- .......
3.........
Có cách nào Regu cho tim đèn với dòng lên tới 5A không ạ
Rất mong các bác đã làm cho những ý kiến để anh em có thêm những kinh nghiệm trong việc chế tạo các amply đèn công suất lơn



Có cách nào Regu cho tim đèn với dòng lên tới 5A không ạ
Rất mong các bác đã làm cho những ý kiến để anh em có thêm những kinh nghiệm trong việc chế tạo các amply đèn công suất lơn[/quote]
Em thì ko có kinh nghiệm su mô , su tê nhưng em nghĩ trước hết là biến áp phải đủ dòng , dư dòng nhiều thì ổn định cao hơn , sau đó là tụ lọc có trị số từ 6800uF/16V trở lên nếu DC cần 10V và lọc đơn giản CLC thì AC cũng trong tầm 10-11V ( vì đốt tim ko qua trễ nên tụ 16V là đủ ) , nếu ổn áp bù thì tính rơi áp trên CS khoảng 2-3V (10-15W tản nhiệt ) thì AC cần khoảng 11-12V . hì



Em thấy IC ổn áp LT1083 có thể ổn áp với dòng max là 7,5A, vì vậy với dòng khoảng 5A hay 6A là hoàn toàn có thể, tuy nhiên cần phải có nhôm tản nhiệt đủ lớn, sẽ góp thêm phần tăng nhiệt cho mấy em Sumo



Với các đèn đốt tim trực tiếp, đốt tim DC là giải pháp khử hum khá triệt để. Tuy nhiên, theo ý kiến của nhiều người, đốt tim AC sẽ nghe hay hơn nhiều nhưng lại vướng phải vấn đề triệt hum rất khó giải quyết.
Một giải pháp khá hiệu quả được tác giả Steve Bench đưa ra ở đây: http://greygum.net/sbench/sbench/humbal.html
Hình đầu tiên bên trái là cách triệt hum thông thường ta hay làm là dùng biến trở chỉnh hum.
Cách thứ hai là hình bên phải, tác giả đưa 1 phần điện áp đốt tim trở ngược lại lưới đèn công suất. Với cách này, theo tác giả có thể giảm hum thêm khoảng 22dB so với cách cũ.
Hình kế tiếp là sắp xếp mạch cho autobias.

Ngoài ra tác giả còn đề xuất cách khử hum cho tầng trước công suất để giảm hum đến 29dB.

Còn nếu như vẫn còn muốn giảm hum thêm nữa, tác giả dùng 1 mạch vòng khóa pha để triệt từng thành phần hài riêng rẽ của áp AC đốt tim.
Tham khảo: http://greygum.net/sbench/sbench/humbal2.html

Chúc các Bác nghiên cứu và áp dụng thành công. Cái này em chưa làm vì em không thích SUMO



Cám ơn các bác đã cho ý kiến.
@bác Nonew: Em sẽ thử cách này xem có triệt được hết Ù hum không a
Những bác đã làm SUMO chắc có nhiều kinh nghiệm về vụ này, các bác cho ý kiến đi ạ. Càng thực tế càng tốt



viewtopic.php?f=19&t=35255
cái này xài được không bác :wink: .



em có cục nguồn rời của bán dẫn, ra la 12V, 5A, em đã tháo ra thấy họ lọc rất kỹ, cả trước nguồn nữa, nếu điều chỉnh điện áp vào để ra hợp lý thì có thể dùng làm đốt tim đc không. em đinh dùng làm đốtt tim cho GK71 (20V 7A), và các linh kiện cho bo này đều chịu đc áp khá cao toàn 50V.



5-7 A thì em chưa dám thử, còn 1-3A cho đèn trực tiếp hoặc 300B thì em đã làm!
Đốt tim cho đèn trực tiếp ngoài chuyện trị ù ra còn cafn pahir làm cho âm thanh hay đó maowi là vấn đề.

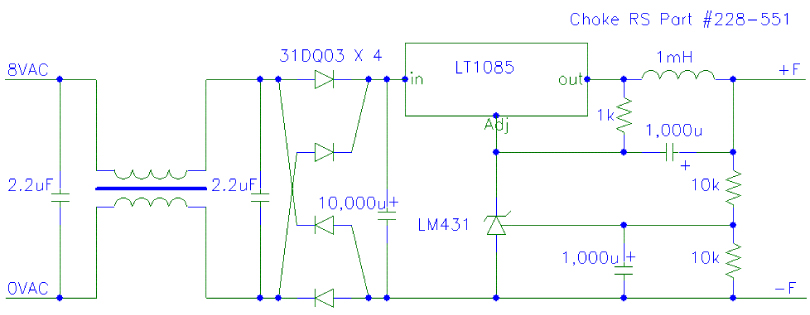

Em gửi bác 1 sơ đồ tham khảo, mạch em copy của một tay dùng cho PRE DHT và âm li 300B,
Đốt tim cho bo nguồn Sl vừa rồi em làm chính là nó. Bác có thể dùng nó để thử xem!

Sơ đồ đây! mời bác



Em có cái này điều chỉnh lại chạy cho 845 anh ba rất tốt, mời các Bác thâm khảo ah

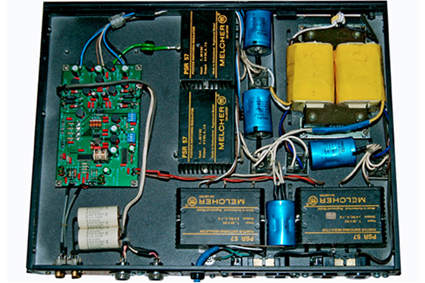

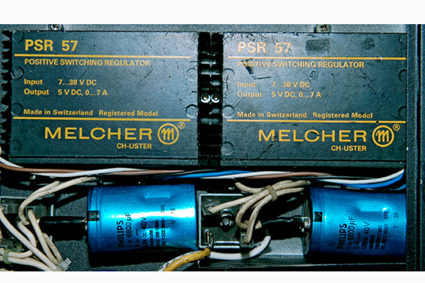

Còn đây là mạch em làm cho máy bộ đàm đang xài ở nhà:
Biến áp nguồn em dùng xuyến, tự quấn lại thứ cấp. Dòng ra khoảng 25A, tụ lọc là 150,000uF/25v



Bác Quang Hào: Với các bo mạch Regu cho đốt tim đó sự dụng cho những bóng DHT có đốt tim dưới 3A rất tốt, em đã làm với tube 6B4G. Còn đối với những bóng 845,211,805 là 10V/3,5A và 813 là 10V/5A thì chắc con LT1084 quá tải rồi ạ.
@ bác Nonew: Việc đưa 1 phần điện áp đốt tim quay ngược lại lưới đèn công suất để có thể triệt tiêu ù hum mà bác giới thiệu em chưa gặp bao giờ. Bác đã làm thử rồi ạ, bác có thể đánh giá nó được không. Mặc dù vậy vẫn phải dùng cách thông thường là dùng biến trở chỉnh Hum, có cách nào đốt tim đèn VD như bóng 813 sử dụng 10V/5A một cách đơn giản hiệu quả không ạ. Nếu làm Regu thì sử dụng những linh kiện nào có thể đáp ứng được dòng và áp trên. Em có em LM338 chịu được dòng 5A nhưng chưa thử ko biết có được không.
Các bác khác cho ý kiến đi ạ



lấy một cái nguồn của PC có 5V và 12V đốt tim cho SUMO thì có ổn không các bác ...
em thấy vừa gọn nhẹ...rẻ tiền..và mát mẻ nửa..



Không được bác ơi



Theo em phần đốt tim nắn DC là được rồi, kỹ thì mới dùng regu, còn ù hay không quan trọng ở cách chạy mạch điện nữa.



Thế thì bác không đọc hàng chữ cuối bài rồi, em chỉ giới thiệu giải pháp thôi chứ em không thích xài đèn lớn, thứ nữa là để chống hum em toàn xài đốt tim DC, chỉ khi áp đốt tim không phù hợp em mới dùng tới mạch regu.
Về các con IC ổn áp, để nâng dòng thì bác tham khảo trong datasheet cách mắc thêm transistor công suất. Lúc đó chỉ tốn 1 con sò và thêm 1 điện trở mà thôi. Không bao giờ dùng đến dòng tối đa của các IC ổn áp, cao nhất chỉ nên khoảng 2/3 Imax thôi cho an toàn.



Em dự định nắn lọc như thế này các bác xem đã ổn chưa ạ:



tụ 16k mfd- 63v nó to bằng nào ngài ơi
đổi cho em lấy spg 15k-16v đê, to bằng cây 6h6 thôi



Đã là đèn công suất lớn thì càng nên chơi AC bác ơi. Thực tế chơi đèn công suất lớn => loa lớn => độ nhạy không cao => phòng rộng => hầu như không nghe thấy ù hum nếu ngồi cách loa tầm 3m ( trừ khi bác ghé sát tai ở loa thì chịu)

PS em chỉ chơi DC nắn lọc rất kỹ ở những đèn đốt trực tiếp tiền khuyếch đại



Đốt AC đối với đèn công suất lớn nhưng lắp PP thì đúng là ko ù tẹo nào ( em lắp 813PP hiện chơi AC loa Altec độ nhạy cao nhưng ghé sát tai vào loa cũng ko nghe tiếng ù ), nhưng lắp SE thì em không nghĩ là ổn.



Với mạch trên !bác thay con lt1084 = lt1083 dòng có thể max 7A.



Bác ơi,

Cô giáo em dạy là tim đèn làm bằng kim loại chịu nhiệt cao. Chẳng han như vonfram, lúc nguội thì điện trở của chúng rất nhỏ.
Ví dụ : Sợi kim loại Vonfram điện trở lúc nguội nhỏ hơn 13 lần so với lúc đã nung nóng, katốt cacbitôri điện trở lúc nguội nhỏ hơn 9 lần so với lúc đã nóng vv ...
Sự thay đổi trị số điện trở theo nhiệt độ như vậy đã gây ra nhiều trở ngại cho việc khai thác đèn điên tử, đặc biệt là các đèn công suất lớn. Lúc đóng điện vào nung tim đèn, vì còn đang nguội, điện trở nhỏ, cho nên dòng điện sẽ tăng đột ngột và có giá trị rất lớn đi qua tim đèn. Đối với các đèn công suất lớn, dòng điện lúc đó rất lớn, rất dễ làm đứt tim đèn hoặc quá tải cho biến áp nguồn. (ta gọi đó là dòng điện đóng mạch)
Để tránh dòng điện lúc đóng mạch quá lớn cần phải áp dụng những biện pháp tăng dần điện áp đưa vào tim đèn. Có thể tăng dần từ 0V lên đến điện áp danh định trong thời gian vài chục giây hoặc tăng dần theo từng nấc, cho đến giá trị danh định.
Sau khi khi điện áp nung tim đèn đã đạt giá trị danh định thì mới cần phải giữ vững tương đối, không được lên xuống quá giá trị cho phép. Như vậy sẽ đảm bảo cho đèn công tác ổn định.
Tóm lại, vấn đề nung tim đèn, đặc biệt là các đèn đèn công suất lớn và các đèn có giá trị kinh tế lớn, phải thực hiện nung tim từ từ để tránh dòng điện đột biến quá lớn làm đứt tim đèn rồi mới giữ vững giá trị điện áp danh định để ổn định chế độ công tác.

Cá nhân em thấy mạch của Bác QuangHao đáp ứng được yêu cầu.
Vì có cuộn chặn đặt nối tiếp với bộ ổn áp nung tim.
Theo nguyên lý định luật Lenzt cuộn chặn chống được dòng điện đột biến khi đóng điện.

Mời các Bác :arrow:



Bác Hào ơi. Lt1084 cũng tương tự LT1083 mà Imax của nó cũng là 7.5A, vậy nếu dùng bo ổn áp đốt tim của bác có 2 chỗ cần thay đổi đó là con LT1084 và thay cầu Diot cho phù hợp thôi đúng không ạ.
Để tối nay em về làm quả "chuột bạch" cho 813 của em xem sao
Thanks các bác



vâng!@ Tl 1083 có thể thay lm 317, lt1084, 1085 ok! chỉ có khác dòng ra thôi!



Bác hkthienthanh đã thử đốt tim 5 a chưa??



Em đang chờ LT1083 gửi về bác ạ, còn LT1084 thì có sẵn nhưng em chưa thử.
