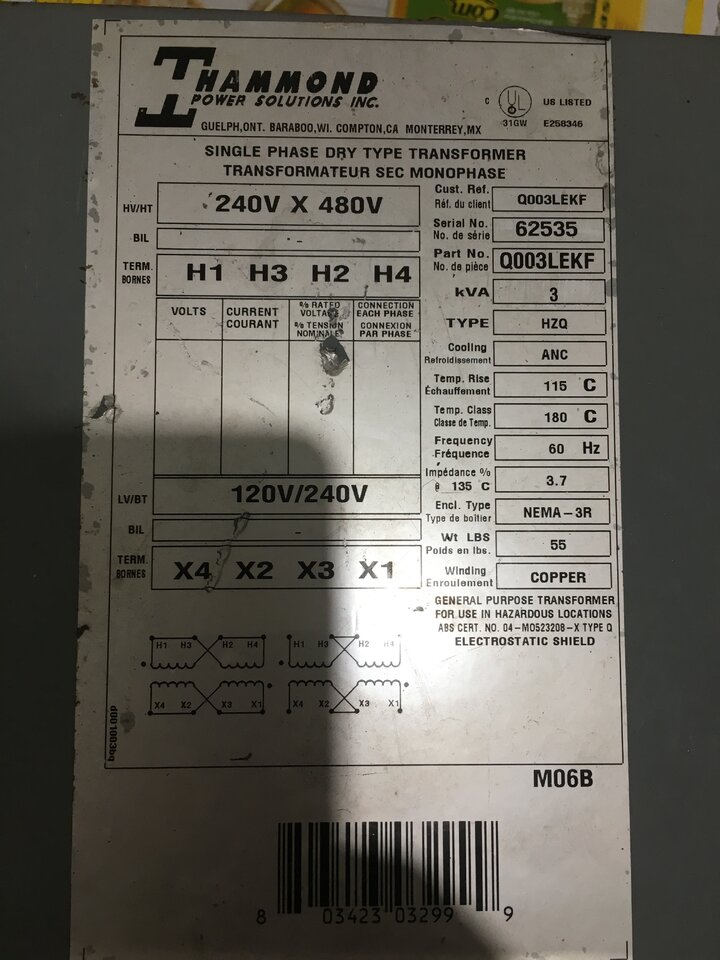

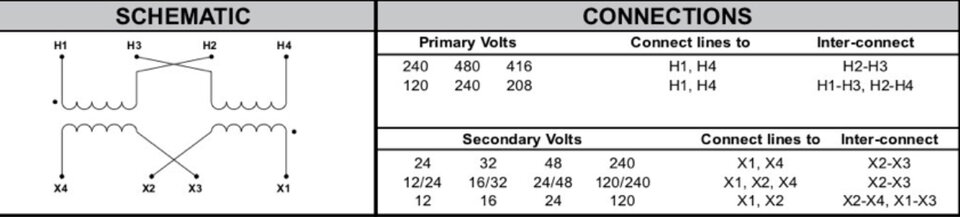

Em có cục BACL Hammond model Q003LEKF. Em đã tra được sơ đồ nhưng vẫn chưa rõ cách đấu dây như thế nào. em muốn đấu điện vào 240 ra 120 ạ, vì theo em hiểu là đấu được như vậy. em muốn 240 ra 240 thì thiết bị này có đấu được không. Em mong các bác chỉ giáo cho em ạ Xin cảm ơn các bác VNAV!
Dear Bác! Nếu coi các cuộn H là sơ cấp và các cuộn X là thứ cấp theo nhãn bác chụp thì đấu như sau để dùng hết công suất BA. 1. Đấu điện áp vào 240V điện áp ra 120V - Điện áp cấp vào H1 & H4, nối H1 với H3 và nối H2 với H4 - Điện áp ra lấy trên đầu X1 &X4, nối X2 với X4 và nối X1 với X3 . Hoặc lấy điện áp ra trên cuộn X1X2 và cuộn X3X4 (không đấu cuộn thứ) để có 2 nguồn 120V riêng biệt 2. Điện áp vào 240V điện áp ra 240V - Điện áp cấp vào H1 & H4, nối H1 với H3 và nối H2 với H4 - Điện áp ra lấy trên đầu X1 &X4, nối X2 với X3
