Có ai thích DIY với mạch Active Load & CCS không

Em đang chạy cho mạch pre 6sn7. Mạch của em có 2 tầng khuếch đại trước đây dùng 4 trở tải anod, nếu thay bằng active load thì mình có phải làm 4 active load luôn không? Hiện tại em làm cả 4.

Em vừa xem qua mạch mosfet của bác, mình dùng con zener 9v thay cục pin 9v được không?



-------

- Nếu làm cả 4 CCS thì tốt quá.

- Có thể thay Battery trong bộ CCS E-DMOS bằng 01 điện trở cấp nguồn từ B+ nối tiếp với diốt ổn xuống - y hệt như mạch BJT, nói chung mạch đó phức tạp hơn với các bạn mới làm nên mình chưa muốn giới thiệu ngay.

Bạn TTho ở đâu đó pm cho minh cai số ĐT để í ới cho tiện.



Cám ơn bác Thuytl nhiều, em sẽ thử nghiệm cái này. Em ở SG, dt 0988655406



Bác Thuytl ơi,
Hôm qua em thử nghiệm mạch D-mosfet với irf830 nhưng khi em nối chân Drain vào B+ thì đo chân Gate 0v. Nếu em nối chân Gate vào B+ thì em đo chân Drain gần bằng B+. Vậy đầu nào nối vào B+ là đúng? Theo mạch của bác thì hình như nối chân Drain với B+ và chân Gate nối vào anod vậy anod=0v -> làm sao ra tiếng được. Bác giúp em nha em đang confuse quá.



Bác ttho à, irf830 là enhancement MosFet N-channel, muốn cho nó dẫn bác phải nối cực D vào B+, Vgs phải > 0V. Ở phía bên phải hình minh họa của bác Thuylt đã ghi chú rõ rồi đấy, bác dùng battery hoặc từ B+ nối qua một R và một diode Zener 5.6V để tạo điện áp Vgs thì mạch mới hoạt động.



Cám ơn các bác nhiều mình đã làm thành công con irf830 rồi, âm thanh nghe hay hơn hẳn trở tải, mình không dùng pin 9v mà chơi cục adaptor 9v vì mình sợ lâu ngày hết pin phải thay pin rắc rối. Mình còn 1 thắc mắc là nếu dùng active load thì có bị tăng trở kháng ra không vì đôi lúc mình cũng nghe pre đèn với pow bán dẫn nữa.



Hi bác ttho.
Xét trên phương diện điện 1 chiều thì pin 9V vẫn tốt hơn adaptor. Bởi vì adaptor vẫn là nắn xoay chiều về 1 chiều, kiểu gì cũng bị dạng sóng lăn tăn, còn cục pin kia thì phẳng hơn rồi.



Active load:

1. Trở kháng DC = minimum
2. Trở kháng AC = maximum

Còn rất nhiều ưu điểm nữa của active load.

Chúc mừng bác ttho



Trở kháng ra sẽ tăng lên cao nhất và bằng nội trở của đèn.

Chúc mừng bác thành công với mạch CCS



--
Bác ttho yên tâm với phương án chạy Pile đi bởi điều khiển E-Mosfet chỉ dùng áp thôi, dòng ~0 nên pile cực lâu, (chỉ hết vì tự dò thôi mà từ lúc mới đến khi dò hết thì bác DIY đến cả chục dự án khác rùi) nên giải pháp đó là tối ưu bởi nó là một mạch độc lập có thể dùng ở bất cứ đâu Anode load, Katot bias, nguồn, đảo pha... mặt khác nếu trong 1 amp bác làm nhiều CCS ở các bị trí khác nhau thì cần nhiều Adapter độc lập nên rất kồng kềnh, nếu dùng pile thì cả chục CCS với chục quả Pile vẫn khả thi.



Bác ThuyLT ơi bác nghiên cứu tích hợp thêm phần Soft Start (khởi động nguồn từ từ) vào CSS đi nhé cũng rất hay đấy.



Mà bác ThuyLT cũng nên nghiên cứu ứng dụng mạch CSS để không phải sử dụng BA xuất âm (thay bằng tụ xuất) cái vụ BA này ớn quá



----
Xem ra AE đều muốn nghiên cứu CCS cho Amp bán dẫn , được rùi hôm tới sẽ chỉ đạo THUYLT viết về CCS dòng cao, công suất lớn cho bán dẫn lúc đó trở kháng ra nhỏ AE tha hồ nối tụ hoặc ra trực tiếp cũng được??!!.



Xem ra Pices đã hiểu sai ý của mình mình có thể hiểu CCS cũng tương tự như nguồn dòng hằng trong SS classA (có tụ xuất nếu nguồn đơn, không tụ nếu dùng nguồn kép +-) ý mình là ứng dụng CCS để không phải sử dụng BA xuất âm của tube (để làm mới thêm các ý tưởng thiết kế AMP TUBE)



Vụ này bác hiepq71 làm khó cho bác Thuyt rồi.Nếu sử dụng nguồn dòng hằng CCS mà suất ra bằng tụ thì vấn đề phối hợp trở kháng giữa tầng đầu và tầng tiếp theo là cả một vấn đề, bởi vì trở kháng AC của CCS=maximun mà theo lý thuyết sự phối hợp trở kháng giữa các tầng trong đèn điện tử yêu cầu trở kháng AC ra của tầng đầu phải < hoặc = trở kháng vào của tầng sau như thế thì băng thông và giải tần của tín hiệu sẽ không bị chặt mất. Để giải quyết vấn đề trên của bạn đưa ra thì trên thế giới người ta đã đưa ra một lý thuyết MU stage Tube bạn qua đó để nghiên cứu thử hơi phức tạp nhưng mà nếu làm được nó thì khá là hay đấy.



------
Chào các AE.

Biết nhu cầu của AE vậy, tôi xẽ về dùi mài thêm kinh sử, và post mạch Tubes amp OTL, OCL dùng CCS lên để các bác & AE muốn DIY amp tubes giá bình dân được tham khảo .

@ bigwall : với các đèn có Ri thấp như 6C33c, 6As7, 6H5 ... mong muốn của Hieppq71 và các AE khác hoàn toàn có thể thực hiện đựợc đó.



Hoan nghênh tinh thần của anh ThuyLT
Đội nhà cố lên!!



cho hỏi chút

thuylt ơi lắp amp đèn g81 thì làm thế nào cho nó hay, thuy lt có mạch tự vẽ nào hay post lên cho anh em học tập với



Để giải quyết vấn đề trên của bạn đưa ra thì trên thế giới người ta đã đưa ra một lý thuyết MU stage Tube bạn qua đó để nghiên cứu thử hơi phức tạp nhưng mà nếu làm được nó thì khá là hay đấy.[/quote]
------
Gởi các bạn mạch EL34 Mu stage của Pete Millett . Theo anh nầy thì công suất ra được 7 watts
Còn một mạch 6080 SRPP xuất tụ ra được 4,5 watts đã post lâu rồi nhưng tỉm lại chưa được



Cái Preamp Tubes dùng CCS thì hay quá còn gì ! bác Thuylt cố gắng giúp AE nhé ! (còn OTL Poweramp Tubes sợ Khó bình dân vì xài nhiều đèn CS ... ?)



Dạ đây nè bác Hamcq ơi:



Đã có 1 cao thủ rất có uy tín trên forum đã ráp thử mạch tài anode dùng CCS và mạch CCS cũng hoàn toàn tube (cả 2 bóng khuyếch đại và bóng nguồn dòng đều có độ hỗ dẫn khá cao cỡ gần 5842) kéo bóng 300B và tuyên bố ... nghe buồn buồn và tiếng mỏng ....!!! Hi hi hình như bán dẫn ráp nhiều hồi tiếp rất ít méo nhưng khi nghe tiếng cũng mỏng nên người ta mới chạy qua đèn hay sao ấy. Phải chăng như bác Nhan_Nut_Bien đã từng tuyên bố méo mới hay cũng phần nào hợp lý

Chúng ta phải đợi cao thủ cho thêm tin tức để cho ra trò mới được. Bây giờ chính cao thủ đó cũng tuyên bố còn hơi sớm để đưa ra kết luận ... vì biết đâu cái loa bass bị cháy côn cũng không chừng



Theo thực tế thử nghiệm trên cái pre của em thì dùng ccs tiếng dày, đậm và có lực hơn nhiều so với dùng trở, em chưa có điều kiện thử những thứ khác như choke, transfomer.

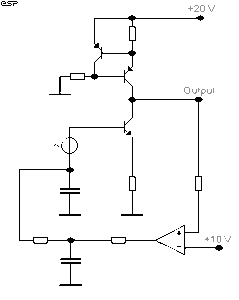

Nhân đây em xin giới thiệu gần đây em mới mò trên internet ra mạch ccs này em thấy hiệu quả hơn mosfet và khỏi phải dùng pin, diod gì hết (Iccs = 0.65/Re). Nhược điểm mà em thấy là khi em hỏi hết chợ Nhật Tảo thì chỉ có BJT kse350 là chịu điện áp cao nhất là 300v, các bác có biết con nào chịu áp cao hơn chỉ em với để em chơi luôn cho cái pow.

Nếu mà em dùng parafeed thì cái tụ parafeed cần trị số bao nhiêu là hợp lý, em dùng đèn el34. Xin cám ơn.
--------



C cho EL34 parafeed từ 2- 10mi tùy bạn muốn bass nhiều hay ít, nên dùng nhiều tụ các loại mắc song song.



Hoàn toàn đồng ý với bác! Em cũng thấy dùng CCS tiếng dày và có lực hơn rất nhiều so với dùng trở tải anode. Tất nhiên là sẽ kém đi một chút sự "lả lơi Thị Màu" của đèn điện tử mà nói theo ngôn ngữ của mấy anh bang Thành công gần nhà em thì sẽ là "bớt điêu đi một chút" :lol:
