Em đang chơi Amp TDA 7294 và đang láp mạch Tone TDA 1524A .Em đã chống nhiểu tốt rồi nhưng mỗi khi vặn VULUME của Bass hoặc trep vặn tới vặn lui thì hơi bị nhiểu nghe xè xè nho nhỏ .lính mới gia nhập mong các Bác nào chơi qua rồi chỉ giáo cho em em cám ơn nhiều
Bạn mua con TDA1524A ở đâu vậy? Tôi cũng đang tìm con chip này để nghịch ngợm xem sao. Bạn thử thay chiết áp loại tốt xem sao!
chip nay 18 chân mình sẽ pm hình ảnh và data shift lên cho các pác nghiên cứu giá linh kiện 50K /con của hang Philip mình nhờ mua ở chợ Nhật tảo nhưng hiếm lắm.Mình dùng chíp này để làm đầu đẩy cho TDA7294 rất phù hợp công suất nâng lên rỏ rệt .có thể chỉnh Tone phù hợp cho người nghe theo gu của mình ,nhưng nhược điểm là tắt mở nguồn là nghe cái bụp với cái loa củ chuối của em thì không sợ và ngày mai 4/11 em đi chợ mua cái mạch bảo vệ loa và vài con vulume tốt một chút về thử lại xem sao
Bác lengkeng ơi nếu bác có đi nhât tảo thì cho em gởi mua dùm em cái amp Samsui củ giống của bac nha. Thanks nhiều nhiều.
Con chíp này hay dùng trong những bộ âm thanh trong xe hơi thì phải. Ngoài này tìm hơi khó chi có loại cũ thôi (Mấy bữa trước trong chợ trời đòi 40k). Tôi nghĩ tốt nhất là tìm mua nguyên board cũ của nó rồi về rã linh kiện ra lắp theo ý mình. @lengkeng bác liều thật đấy! DIY amp mà không cần mạch bảo vệ loa.
Bác thịnh ơi thứ 7 vừa rồi em đi nhật tảo mua linh kiện TDA1524A giá rẻ bất ngờ 11nghìn 1con ,mua luôn 1 đám tụ +trở khoảng 25000 mua về lắp luôn 1 mach cho 1amp của người bạn cùng chơi .Hôm trước Em nhờ người mua dùm tới 50000 nghìn 1 con không biết mua chổ nào mà dao bén quá.Và em mua một mạch bảo vệ loa giá 16000 đồng .Bác thịnh có muốn chơi thì bác hãy lắp theo sơ đồ và giá trị của bộ kít này nhé thì nghe mới hay ,tuy trong mạch không có ghi chân linh kiện bác hãy tham khảo thêm các hình trên nhé có gì ới em
@lengkeng Cảm ơn bác. Để bữa khác tôi qua chọ trời tìm xem có con nào rẻ không ( chứ 40k thì hơi bị chát) .Hình như bộ kit này rao bán trên mạng < 20USD toàn linh kiện tôt
Bác lengkeng ơi TDA1524A mua ở chỗ nào vậy. Em vừa ráp xong TDA7294, giờ cũng muốn làm thêm mạch tone nữa Thanks
Bác Quannsn muốn mua linh kiện thì bác ra chợ Nhật Tảo cửa hàng gần chổ bán các thiết bị dụng cụ mỏ hàn đồng hồ tính từ đường Lý Thường Kiệt hẻm đầu tiên về phía phải khoảng 5 căn nhà gần ngõ vào chợ giá TDA 1524A là 11000 đồng cộng thêm linh kiện trong bộ kit củng không quá 25000 .Bác không cần vẽ mạch mà mua 1 mạch Test có khoan lổ sẳn vừa chân TDA về lắp nhanh thôi.Bác nhớ lắp theo bộ kít 100 ,tụ điện đầu vào và đầu ra của tín hiệu là 10uf thì tiếng trung mới mạnh >nếu ráp theo mạch chuẩn thì âm thanh không hay bằng và bác chú ý phải lắp đầy đủ Volume rồi mới chạy .Các dây đi trong mạch phải là dây bọc giáp nếu không sẽ bị ù, và một kinh nghiệm khác nửa là trong mạch TDA7294 tụ nối đầu tín hiệu vào phải là tụ không cực 1uf đến 1.5uf .Nếu sử dụng tụ có cực tính thì âm thanh không mượt mà bằng
khi lắp mạch này vào thì phai cần lắp thêm bảo vệ loa vì khi tắt mở nguồn thì mạch chưa đóng kịp thời nên có âm xuất ra loa và khi tắt củng vậy .Mạch có rơ le đóng trể ở Nhật tảo bán 16.000 . Khi lắp mạch đi dây không quá dài dể bị nhiễu khi trép ở tần số cao ,và dây phải là loại dùng cho tín hiệu
Pác Lengkeng ơi, tui ráp theo chỉ dẫn của pác nhưng tui xài cái volum 100k nhưng chỉ sử dụng được có 3 nấc thôi, có cách nào cản bớt âm thanh kg? Chứ kiểu này chắc cặp loa 3 tất của tui văng cái mùng ra mất, Mong pác help tui Thanks

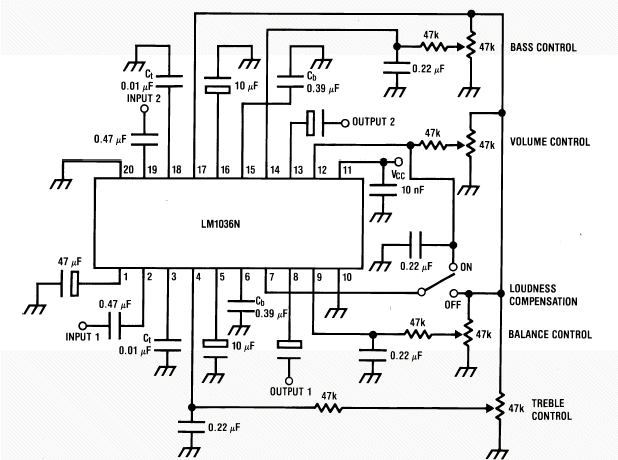

Thông tin chi tiết xem tại trang này Tất cả thông tin nằm ở đây http://www.chipcatalog.com/National/LM1036N.htm
Re: Thông tin chi tiết xem tại trang này Các bác giúp cho biết con LM1036 có tại Nhật Tảo chưa ạ? :?:
linh kiện trong mạch giá trị và trị số Tone Control -------------------------------------------------------------------------------- This simple tone control can be used in may audio applications. It can be added to amplifers, used as a stand alone control module, or even built into new and exciting instruments. It's one IC construction makes it a very compact circuit, as only a few support components are required. Plus, it does not use a dual power supply. This means that the circuit will run from 9V to 15V (although the bass will be a little weak at 9V). The circuit is by Robert Barg and originally appeared in the Think Tank column of the May 1998 issue of Popular Electronics.. Schematic Parts: Part Total Qty. Description Substitutions C1, C3, C5, C7, C15, C16 6 2.2uf Electrolytic Capacitor C2, C6 2 0.05uF Ceramic Disc Capacitor C4 1 0.22uF Disc Capacitor C8, C10 2 0.015uF Ceramic Disc Capacitor C9 1 100uF Electrolytic Capacitor C11, C12, C13, C14 4 0.1uF Ceramic Disc Capacitor R1, R4 2 10K 1/4W Resistor R2, R5 2 33K 1/4W Resistor R3, R6 2 4.7K 1/4W Resistor R7 1 2.2K 1/4W Resistor R8, R9, R10, R11 4 50K Linear Pot U1 1 TDA1524A Tone Control IC S1 1 SPST Switch J1, J2, J3, J4 4 RCA Jacks Other connectors of your choice MISC 1 Board, Wire, Knobs, 18 Pin Socket Notes: 1. S1 is a contour control. Volume is controlled by R11. Balance is controlled by R10. R9 and R8 control bass and treble, respectivly. 2. J1 is the left input, J4 is the right input. J2 is the left output, J3 is the right output. 3. The circuit is designed to accept line level or mic level inputs. if you are going to be using a stronger signal, a voltage divider will be necessary to cut it down to proper levels. 4. You can, of course, skip J1-J4 if you plan to integrate this circuit into another. -------------------------------------------------------------------------------- --------------------------------------------------------------------------------
có bác nào chơi mạch head phone thì vào đây SUPER STEREO HEADPHONE AMPLIFIER KIT LM1036 http://www.ramseyelectronics.com/downlo ... s/SHA2.pdf
