Tôi cũng đã ráp mạch Pre amp có chỉnh tần cao, tần thấp bằng mạch tích hợp (Chip), xem ra cũng tạm thôi. . . nói chung là được, riêng TDA1524A cũng có biết qua, trước hỏi thì giá 24K-25K con . . . nên thôi, không chơi nữa. theo mình thì cũng thường thôi. mà tôi thấy trong các Ampli hàng loại khá trở lên, hình như không làm pre bằng mạch tích hợp thì phải ? họ dùng toàn linh kiện rời có qua tuyển chọn cả
Bác PKHAUDIO bác đang chơi loại chíp gì cho em biết với .Chứ TDA 1524A thì nghe hay hơn các board mạch bán trên thị trường ,với nhiều sơ đồ mạch có thể DIY theo nhiều hướng khác nhau tuỳ theo cảm nhận của người nghe mà thay đổi theo phong cách sắc thái riêng của mình .Bác muốn làm DIY mạch cao cấp hơn thì vào trang này nghiên cứu http://www.chipcatalog.com/National/LM1036N.htm
Híc, mới mua được 1 chú TDA1524A ngoài chợ trời đây, nhưng giá thì hơi bị đắt đấy: 50k/1 chú. Không biết lắp xong thì chạy thế nào?
Tối qua em lắp xong chú TDA1524 này rồi các bác ạ, nói chung là được, tốt hơn nhiều so với mấy cái mạch lắp sẵn bán ngoài chợ. Lắp cũng đơn giản vì ít linh kiện.
Đề nghị các bác đã thành công với TDA1524A hướng dẫn cụ thể lại để một số AE theo chân các bác với - Linh kiện cần những gì? - Cách ráp ra sao? Nguồn dùng ở đâu? - Cách đấu nối với TDA7294 thế nào? .... Cám ơn các bác

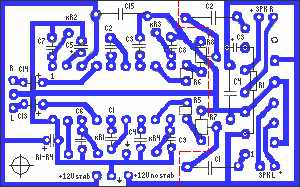

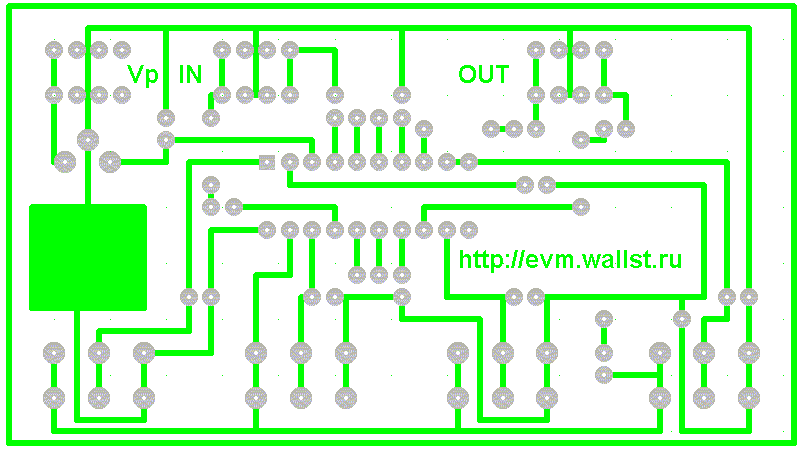

Theo yêu cầu của một số bác trong topic về TDA7294, em có thêm một số thông tin hướng dẫn việc lắp TDA1524 cho mấy bác: 1. Việc đầu tiên là đi kiếm em IC này Tôi thì mua ở chợ giời chỗ hàng linh kiện điện tử to to gần Công an Phường, giá 50k/1c (không biết có chỗ nào rẻ hơn không, ai biết chỉ giúp) 2. Làm mạch in Tôi thì không biết làm mạch nên đành mua board test có đục lỗ sẵn về lắp và thiết kế theo datasheet, ít linh kiện nên không khó khăn lắm.Nhưng nếu ai làm được mạch in thì làm luôn giúp người khác (tôi đăng ký vài chiếc luôn)

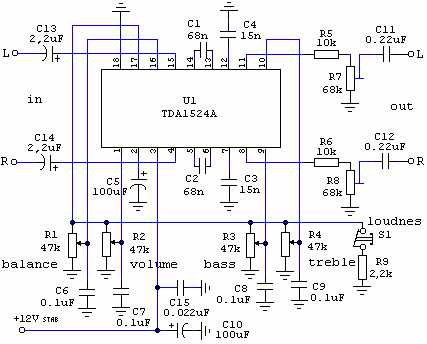

Các bác là dân amato giống em thì phải nghiên cứu kỹ về chân của IC, chứ nếu không lắp nhầm là teo đấy. ảnh về chân của em IC đây: http://www.vnav.net/forum/files/tda1524_633.jpeg và các bác nên lắp theo sơ đồ của bác lengkeng ở trên: http://www.vnav.net/forum/files/thumbs/ ... 24_886.gif Schema thì theo bac thuylt http://www.vnav.net/forum/download.php?id=17007
TRước hết là phải đi kiếm IC đã chứ? mua luôn mấy em tụ: theo tôi mấy em tụ sau là cần tụ tốt 2 tụ 153 (15nF) 2 tụ 47nF hoặc 68nF 4 tụ trên tôi kiếm được trong mấy đồ cũ của Nhật, chứ đi mua ở chợ chỉ toàn tụ tàu, chất âm kém hơn. Mà chất lượng của 4 tụ này theo tôi là ảnh hưởng đến chất âm của mạch. Vậy nên bạn phải kiếm tụ thật tốt để lắp. 4 ->6 tụ 0,1uF (hình như để chống, lọc nhiễu - không biết có phải không, để tối về test sẽ biết) 2 tụ input (dùng cái giống của TDA7294) 2 tụ output (cũng giống của TDA7294) hoặc có thể bỏ 2 tụ này và dùng nhờ 2 tụ input của 7294. mấy cái điện trở trong datasheet nữa 4 chú biến trở đơn Ưu điểm của mạch này là dùng biến trở đơn, như thế nếu có dùng biến trở đểu thì cũng không sợ 2 kênh lệch tiếng. Còn nếu nguồn 12V đã có ổn áp rồi thì không cần lắp chú LM nữa.
2 tụ 15nF là 2 tụ đường tép của 2 kênh, các bác có thể thay bằng 18nF hoặc 20nF tùy sở thích. 2 tụ 47nF em nói ở trên là 2 tụ đường bass của 2 kênh, tối qua em đã test kỹ càng và kết luận phải lắp thêm mỗi bên một chú 18nF, như vậy tổng mỗi kênh là 65nF, gần bằng trong schema và hợp lý hơn. Nếu là tụ 47nF thì tiếng trung trầm nhiều hơn nên em không thích, khi đã thêm chú 18nF thì ôi thôi quá tuyệt đối với em.... Không biết bây giờ ampli của mình thành hãng gì nữa mà nghe quá phê???
Nhưng có một vấn đề, đó là biến trở volume, lắp như trong schema thì chỉ cần vặn 1/2 volume thôi là đã qua ngưỡng maximum rồi, vặn nữa là bị sôi và có khi lắp micro ở đường input dùng ngon lành. Vậy nên phải nối tiếp em biến trở volume với 1 em điện trở đúng bằng giá trị của biến trở, hoặc lắp một em biến trở nữa nối tiếp với volume là hợp lý nhất. Ví dụ dùng biến trở 50K làm volume thì lắp thêm một em biến trở nhỏ nhỏ 50k nối tiếp với volume rồi mối đấu vô chân 17 của IC.Các bác có lắp sau thì nên làm như thế này. Còn mấy con tụ 100nF đúng chỉ là tụ chống. lọc nhiễu thôi, dùng tụ cốm bình thường là được (không dùng tụ hóa).
Còn về phần nguồn điện của mạch này nữa, các bác nên lắp IC LM7812 vào để ổn định. Không có nguồn tốt thì em này sẽ bị ù nhỏ đấy.
Nhờ Bác Anhdt hướng dẫn tuần tự các bước từ khi chuẩn bị. Em vẫn chưa hiểu đầu cua tai nheo gì cả. Bác thông cảm nhé. Vd em chư hiểu nguồn dùng ở đâu? Khoảng min max là bao nhiêu?... Bác cứ làm một bài như là bác Gmar viết về làm TDA7294 cho anh em ko biết gì về điện như em dễ hiểu
Trả lời câu hỏi của bác: A>Linh kiện, em đã nói rồi, Cách lắp cũng có sơ đồ rồi, B>Nguồn thì nó xơi nguồn 12VDC, vậy nên nếu TDA7294 của bác mà dùng biến thế có nguồn 12AC là ok, nắn sang DC dùng được rồi. Còn nếu biến thế của bác không có 12AC thì có 2 cách: 1. Mua thêm 1 biến thế 12AC hoặc thay biến thế TDA7294 sang loại có 12AC. (cách này có vẻ tốt hơn, dễ làm) 2. Lấy nguồn 42VDC của TDA7294 rồi dùng thêm 1 em tranzitor gì đó đấu nối với TDA 1524 (Cách này khó làm hơn, và nếu không cẩn thận là bốc lửa em 1524 đấy, cũng có khi tiếng bị ù), nhưng em thì vì không muốn thêm một biến thế 12AC nên có lúc em lại chơi cách này vẫn ngon. (Nó gần giống như nối tiếp một em điện trở để giảm nguồn ấy) C>Còn cách đấu với TDA7294 thì đơn giản thôi à, Lấy từng đường output của 1524 đấu nối tiếp qua tụ input với từng đường input của 7294 là xong (bỏ 2 tụ output và điện trở 4,7k trong schema của 1524 đi). [highlight=red]Bác nhớ đấu thêm một biến trở nối tiếp với cái volume [/highlight](như em nói ở trên đấy).
Nếu vậy có khi em phải làm topic mới mất? Như vậy có khi các bác dễ làm và dễ theo dõi hơn?Các bác đồng ý không?
Em thì tán thành thôi, nhưng ko biết các bác ADmin có đồng ý cho mở ko. Cục nguồn TDA7294 của em có đường ra 15-0-15V, vậy phải làn thế nào hả bác?
Dễ thôi, có thể không cần LM7812 nữa mà dùng một em tranzitor để giảm và ổn nguồn.Mình thì có thể dùng mấy em có sẵn như D718, B668, E13003,... Những loại khác thì mình không biết? Bạn có hiểu biết một chút về tranzitor là làm được ngay. Bạn có sử dụng YM không? Add của mình vào, có gì mình hướng dẫn: i_love_all_86
