Hiện nay các tay chơi DIY đã có rất nhiều người lắp amp với IC TDA7294, để mọi người cùng giúp nhau những kinh nghiệm, mẹo nhỏ để công trình đạt được kết quả tốt, biết đâu có sỹ tử TDA7294 Amp đi thi quốc tế lại giật giải Tiến sỹ ở sân khách !!! Xin mở đầu chủ đề bằng kinh nghiệm của cá nhân : 1- Một mẹo nhỏ không tốn kém, cực dễ thực hiện đó là KHÔNG DÙNG TỤ THOÁT CHO CHÂN VÀO ĐẢO (nối thẳng từ chân2 qua điện trở 680Ohm xuống đất). 2- Mẹo thứ 2 : bắt đầu lộ trình phiêu lưu cho TDA chạy ở điện áp tới hạn để nâng công suất và chất lượng ,nhưng để an toàn cần tách nguồn tầng đệm tda7294 ra khỏi tầng power 7294 bằng một mắt lọc tích cực. 3- MẸO THỨ 3 : chuyên nghiệp hơn : KHÔNG DÙNG TỤ NỐI TẦNG ĐẦU VÀO INPUT CHÂN 3. Mời các bác đã từng lắp, có kinh nghiệm gì với 7294 chúng ta cùng nahu thảo luận.
Bác Pices đưa ra chủ đề nhằm tổng kết kinh nghiệm làm 7294 rất hay cho những member mới bắt đầu ráp hoặc đã ráp cần sữa đổi khiếm khuyết. Tuy nhiên bác nên giải thích thêm ưu điểm tại sao phải làm như vậy.

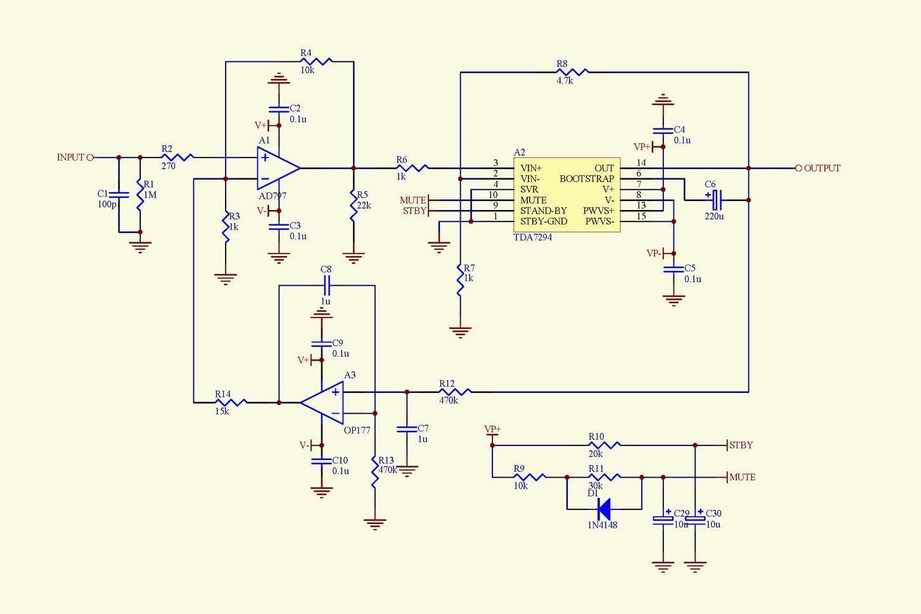

----- 1- Nối thẳng tụ thoát chân vào đảo là để ---> giảm linh kiện, - không có tụ hay hơn có tụ. 2- Tại điện áp tới hạn các mạch nguồn , gương dòng, hồi tiếp, phân cực chạy gần với trị số thiết kế. 3- Không dùng tụ nối tầng đầu vào : việc này chuyên nghiệp hơn phải dùng nguồn riêng cho tầng trước hoặc phải chỉnh IC tầng trước sao cho không có Dc ở ngõ ra: Mùa thi TDA7294 đã sắp đến gần, mời các bác quan tâm Mod thử để bà con cùng nghe( lưu ý căn chỉnh DC xong DC ngõ ra = 0 mới nối tải vào đầu ra) . Đây là mạch điển hình nối tầng trực tiếp không dùng tụ ghép tầng và thoát đầu vào cho TDA7294 :
Bác Pices nêu kinh nghiệm rất có ích cho anh em nhưng hơi khó hiểu cho các newbie không hiểu nhiều về kỹ thuật (thành phần này em nghĩ là chiếm đa số DIY TDA). Bác có thể nêu cụ thể + cụ thể hơn được không ạ? "trực quan sinh động", càng đơn giản dễ hiểu càng tốt ạ. Các thuật ngữ: tụ thoát, đảo, điện áp tới hạn, gương dòng, hồi tiếp, phân cực, chỉnh IC tầng, tầng trước... em chẳng hiểu gì cả :roll: :roll: :roll: Mong được hướng dẫn... thanks
----- HBtrung thân mến ! Viết mà người khác khó hiểu đó là lỗi của người viết, cái này tay Pices có lỗi lớn cần phải trị.. hic. Đọc những điều mà DIYer thường làm mà không hiểu đó là lỗi của người đọc.. hix. Tuy nhiên tôi xin diễn nôm thế này : Trong ký hiệu của IC khuếch đại ( Opam và IC công suất) người ta hay dùng cái hình tam giác nằm ngang như cái mũi tên để thể hiện, đầu ra tín hiệu nằm ở cái mũi nhọn , tụi khgoai tây hay viết chũ Out vào đó, đây chính là điểm đấu tải đầu ra. Cạnh đối với góc mũi tên đó là mặt ghi đầu vào : có 2 cổng : Vin + cổng này có pha + thì đầu ra là +; Vin- cổng này có đầu vào là - thì đầu ra là + tức là cổng này ngược pha với đầu ra, khoai tây còn ký hiệu đây là cổng vào đảo (invert). Bạn HB trung và các bạn thân mến , với mạch khuếch đại thông thường các bạn chỉ cần nối đúng những điểm trong datasheet đã ký hiệu là Ic sẽ chạy, các ký hiệu Vi-, Vi+ đôi khi nối rắc rối hơn trong mạch cầu dùng 2 ICmắc ngựợc pha để đánh cho 1 kênh nhằm thu được công suất gấp vài lần trên tải danh định.
Bác ThuyLT cho em hỏi có thể thay con tụ Boottrap 22uF bằng tụ không phân cực cùng giá trị 22uF được không ạ?
------ Tốt quá. Tuy nhiên đây không phải là đuờng đi của tín hiệu nên không mang lại hiệu quả rõ rệt sau khi thay. cheer
Anh ThuyLT cho em hỏi nếu thay tụ không phân cực 22uf( cái tụ hồi tiếp ạ!) thì chất luợng âm có khá hơn không ạ? kính anh!
Xin lỗi bác em nhầm ạ!cái trở hồi tiếp r3 22k chứ không fải cài tụ!(cái trở tù chân 14 về chân 2 có phải trở hồi tiếp không ạ?)Còn tụ Input, tụ c2( nối 680ohm) chất lựong tốt thì sẽ quyết định chất lượng của TDA? đúng không anh? Em ráp xong TDA rồi, giờ đang muốn nâng cấp lên!
Còn tụ Input, tụ c2( nối 680ohm) chất lựong tốt thì sẽ quyết định chất lượng của TDA? đúng không anh? Em ráp xong TDA rồi, giờ đang muốn nâng cấp lên![/quote] -------- Cái này ông Pices đã nêu trong trang 1 rùi , conan4283 xem kỹ chỗ mẹo 1 ấy.
