Cùng làm 6C19 OTL Tube Amp & các giải pháp . . .

Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Tại mấy bác không chú tâm thôi chứ cái vụ nung tim trước đây mấy năm em thấy cu Dz nói nhiều lắm rồi.
Vả lại nung tim chỉ là một trong số những kỹ thuật mà thôi không phải là hoàn toàn.



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Hê hê , chưa thấy cụ Dzê nói gì nhể



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Có phải cái này k0 bác BA: “6C33C Survival Guide”. - Dịch nôm là "Hướng dẫn sống chung với 6C33C" hơn hai chục mẹo lận :lol: nguồn ở đây
http://www.goodsoundclub.com/Forums/Sho ... =6140#6140
Đọc xong cái này e hoảng quá, li dị 6c33c lun...đổi "vợ" khác dễ tính hơn :lol:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Em lượm được cái mạch bảo vệ loa (cho sepp và ciclotron) các bác nào làm thì tham khảo ạ.



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Mạch mà mợ Lớp post trong topic này(chứ không phải cái OTL cách đây vài năm) thì có trôi nhiệt cũng nhằm nhòn gì,cụ nào tính thừ coi DC có được ở ngỏ ra loa là bao nhiêu,với 4 bóng mà mổi bóng dẩn 30-40mA thì dòng tổng có 0.12-0.16A,Rdc của choke nhỏ xíu thì sụt áp nó là bao nhiêu? Chưa kể cái nhánh phía bên kia nó cũng có DC y chang thì 2 đầu loa có cái gì để mà ... cãi. :roll:

Chuyện nữa là khi mắc tải loa 8 ohm vào thì Rdc của loa làm luôn cái vụ ghim cho DC 2 phía bằng nhau(do Rdc của choke lớn hơn Rdc của loa vài lần).

Nói chung em có thấy cái gì đâu mà phải lo trôi nhiệt. :roll:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Nói thiệt, em cũng chả lo trôi hay chảy...đã có các cụ lo hộ rồi... nhưng mà đọc cái bí kíp 6c33c nó có đoạn:...trước khi...xyz bạn phải...làm nóng chỗ xxx hai mươi phút...rồi tiếp đến chỗ yyy ba mươi....rồi... oải quá các cụ ạ! mấy cái nhà... quanh chỗ e ở trọ may mà nó nó dùng nến chứ nó dùng đèn này thì mất hết khách :lol: :mrgreen: spam tí cho các cụ hạ hỏa



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Đúng là áp Vcd ngõ ra trong mạch này ko phải suy nghĩ, còn về âm thanh thì nếu chỉ khai thác <50% công suất của đèn thì ko sao nhưng khai thác >50%CS đèn thì nghe mấy ông bang nhạc vừa chơi vừa chạy chỗ, đây là nhược điểm lớn của 6c33c kể cả trong PP ko riêng gì OTL
Về phần DRIVER này áp dụng hầu hết cho rất nhiều âm ly PP công suất vừa và lớn ko riêng OTL và rất nhiều âmli hàng hiệu PP đã và đang chạy mạch này
Phần mạch công suất đã khắc phục khá tốt Vcd ra loa vì ko phụ thuộc mát (điểm o von) như mạch chạy nguồn +/- cái này cụ Một xu vừa nói. Có điều các cụ muốn OTL hay thì cứ 16em hát có thêm vài chục em đứng vỗ tay cổ vũ ah :lol:
Mời các cụ tiếp



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

:roll: :roll:
Lộn tiệm cụ ui,em,em mừ,Ul :lol: :lol:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Em chưa kịp đính chính cụ cho xin lỗi 15 phút :lol:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Hai ngày mà im ắng quá. Không có Bác nào bàn luận cả



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Chắc các cụ tản đi gom đuốc rồi, hè này tha hồ trả tiền điện. Chiều nay chả có việc gì e đi lang thang ở HN ngó thấy 6 thùng 6H13C chưa bóc tem... chú bán hàng quát mở hàng bán theo thùng; choáng quá...té luôn :mrgreen:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Em đoán bác Lớp đang vẽ mạch in :mrgreen: , hy vọng mai xong phần vẽ. :lol:



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Không đoán nữa, tối nay làm về ghé qua nhà bác Love xem thử



Re: Cùng làm 6C19 OTL Tube Ampli & các giải pháp . . .

Mấy hôm nay Em tranh thủ làm . . . dự án chụp hình :mrgreen: chờ thêm vài hôm nữa để các Bác góp ý giúp cho thiết kế này không còn khúc mắc thì Em sẽ tiếp tục phần bo mạch.



dự án tiến triễn tới đâu rồi bác Love. Em hồi hộp quá. Bác cho tý thông tin đi ợ.



Bác Lớp cập nhật tiến độ cho anh em đi. Mong quá đi thôi. :lol:



Dự án này chìm rồi sao bác chủ thớt ơi ?



Chìm làm sao được

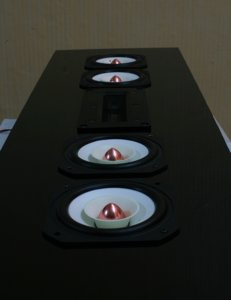

Mấy hôm nay cũng lo chuẩn bị cho rìa dự án: Bộ loa Ô pân báp phồ, trở kháng có thể thay đổi từ 4 - 16 Ohm để thử nghiệm chiếc Amp này.
Mới dựng lên bộ loa và phân tầng xong nghe đã quá nên nghe luôn mấy hôm cho sướng, qua tuần tiếp tục dự án OTL



>>>



Thi dạo này nhiều đồ chơi quá.



Em mở nhiều dự ớn quá nên bây giờ cái nào cũng treo lên treo xuống mấy lần mà chưa xong. Hôm nào rảnh Anh ghé nghe loa mới.



Bác dip lop ơi, bác có thể chia sẻ cái dự án OB kia được không ? em mới nghe tả thôi mà đã thấy tê tê rồi



Dễ ẹc mà Bác, nhưng mờ Em post tùm lum ở đây sợ thành topic Loa mất thôi :mrgreen:

Bộ loa này Em làm để oánh từ 400Hz - 40kHz thui, phần < 400Hz thì Em dùng Sub

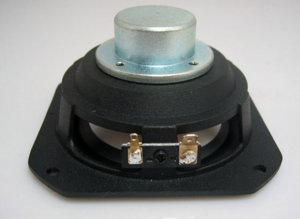

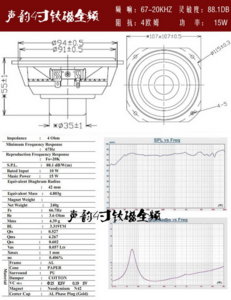

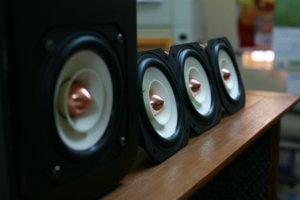

Phần Củ loa: Mỗi bên Em dùng 4 cái như vầy:



Dải tần hoạt động của loa này Em chọn là từ 500Hz - 7.5kHz
Mặc dù thông số của loa này cho phép kêu tới 20kHz nhưng qua nghe thử Em thấy âm thanh dải cao hơi ồn và dính tiếng, để cải thiện thì Em bổ sung thêm 1 loa trép Ribbon của Foundtek



Và đây là Củ trép



Fountek NeoCD2.0 ribbon tweeter
84mm x 164mm Black Rectangular Metal Flange

Features:

Super strong Neodymium magnets
Build-in impedance conversion transformer
Effective from 1,200Hz upwards due to the large diaphragm area and low self-resonance.
Thin enforced sandwich ribbon diaphragm guarantees a high degree of signal fidelity and broad frequency response.
Low distortion factor, good power-handling capabilities, high linear impedance and amplitude frequency response and the broad frequency response range.
Flat impedance from 1,000 to 40,000Hz

Factory matched pairs: Although these are sold each, when you order two you will receive a matched pair.

Specifications
Ribbon material: Enforced sandwich
Ribbon mass: 34mg
Ribbon dimension: 8mmX120mmX0.02mm
Ribbon area: 960square millimeters
Gap flux: 0.6 Tesla
Gap height: 3mm
Impedance: 7 Ohm
DCR: 0.02 ohm
Sensitivity: 98dB/M/W
Frequency response: 1,200~40,000Hz
Resonance frequency: 300Hz
Power handling: 20W Normal, 50W Max
Recommended crossover frequency: 2,000Hz / 2nd-Order
