Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

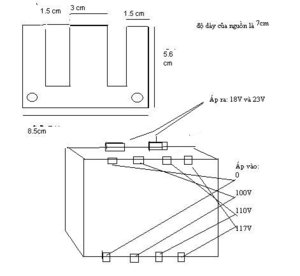

và đây là hình của cặp nguồn em vẽ lại



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em lính mới xin chào các Bác trên VNAV nhé.
Từ trước đến giờ em chỉ dám đứng ngoài xem các Bác làm thôi, bây giờ em mới vào cho em xin theo dự án này với, vì là em thấy các bác bảo HAY - RẺ - DỄ và em cũng thấy hợp với em.
- Bác DIY - lover cho em hỏi với ,vì là em có 2 lõi xuyến này (hình dưới) có làm được OPT cho dư án này không, (2 lõi xuyến này em định dùng cho nguồn LM 3886 nhưng khong thành vì chỗ em không mua được LM 3886), và nữa em cũng mới mua được mấy chú 6H13C.
Em là lính mới có gì không phải các bác mong các bác lưỡng thứ cho em nhé,



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác DIY - lover ơi cho em hỏi thêm với dự án này thì BA nguồn dùng Fe = ? cm thì vừa? em mới có Fe =3,8 x 7,5 thì có được không bác .
Em cám ơn bác trước nhé.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Trông sơ qua thì có vẻ cái lõi xuyến hơi nhỏ. CN này Bác đem qua Rùm Beng Em xem trực tiếp Fe loại gì? quấn từ 1 sợi băng thép hay nối nhiều đoạn với nhau, màu xám hay là màu gì, có tốt không mới quyết định được.

Fe EI thì Em chịu chưa ngâm cứu tới bao giờ nên không trả lời được ạ, Bác thông cảm cho Em nha :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cái BA của Bác phải đo xem 2 cuộn dây 110V có chung hay riêng mới biết được, nhòm vầy không biết đâu mà lần :mrgreen:
Nếu được CN này Bác đem Em nó qua RBC, các Bác ở đó đo và xác định dùm luôn cho nhanh



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em không rành cái này lắm nhưng mà tính theo kilôgram thì cái BA nguồn xuyến nặng tầm 5-7kg trở lên mới cung cấp đủ CS cho 8 bóng 6AS7, Nếu EI thì chắc phải nặng gấp 1.5 lần cái xuyến mới mong an toàn được.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em chào bác DIY - lover, lõi đó cao =3.2cm dầy=2cm bác ah, và em thấy lá thép nó cuộn cũng mỏng thôi khoảng 0.25 ->0.3 gì đó,
-Úi chà Q-R B xa quá bác ơi em ở ngoài Bắc mà .
-số liệu lõi như trên có nhỏ không bác ?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

các Bác nghe lời em cứ bình tĩnh, "nội bất xuất-ngoại bất nhập", cái nào có rồi thì cứ để đó, còn cái gì chưa có thì cứ từ từ, khi nào cụ Love chốt lại thì hẳn shopping cũng được, đó là kinh nghiệm của em , cụ í nghiên cứu hàng chục phương án cho một dự án, á hậu của cụ í theo em biết thì phải trải qua xấp sỉ 10 cặp opt xuyến, vài phương án đờ-rai-vơ, dự phòng 3 khung chassis với 3 kích cỡ khác nhau, một tay nhiễm diy vào giai đoạn cuối :?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Tại cái lõi này Em thấy giống mấy cái ngoài Cửu Dì Dì quá :mrgreen: nên Em tưởng Bác là người quen chớ :wink: và Em cũng có một ít lõi giống y như vậy.

Lõi này quấn OPT hơi nhỏ, nếu được thì Bác chồng 2 cái lên với nhau thành 1, không biết máy Bác có quấn được không ???



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Xì-pam, xì-pam !!!
Cụ mà nói xấu Em thì coi chừng đó nha! :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

qua nhà Ổng bị vấp xuyến té đùi đụi, nhiều lúc về nhà dỡ dép lên dính toàn linh kiện, chưa lần nào dính JenSen :lol:
lỡ mang tiếng xi-pam rồi, trốn đây



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Sao tối nay vợ Lão cho thức khuya thía? Bình thường thấy 22h là bắt chui vào mùng hú hí rồi mà :mrgreen:
Xì-pam nữa là Em gọi điện gọi Bả dậy bi giờ :lol: , dám trốn Xúc than ra online nhé :wink:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cái BA của Bác phải đo xem 2 cuộn dây 110V có chung hay riêng mới biết được, nhòm vầy không biết đâu mà lần
Nếu được CN này Bác đem Em nó qua RBC, các Bác ở đó đo và xác định dùm luôn cho nhanh

thanks bác Diy nhiều love nhé: 02 cuộn dây 110V đuoc quấn riêng . nhu vậy về OPT đã có. còn phải quấn nguồn nua thôi.
liệu fe IE có kích truóc nhu vậy có đủ của sổ để quấn không, nhò các bác chỉ giáo. xin đa tạ. (chua biết thế nào riêng 3 cuc nguồn OPT đã nặng hon chuc cân rôi choáng)



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em chào bác, cho 2 cái chồng lên phải không bác? nếu được thì em sẽ cố gắng làm bằng tất cả tinh thần DIY , có khả năng bác đoán đúng rồi đó, 2 cái lõi này em phải mất nửa ngày để đếm từng vòng một khi dỡ ra đó bác .
- Em không nhớ rõ ở mục nào có một Bác ở trên này có viết ( KHÔNG CÓ ..... NÊN TA PHẢI LỌ MỌ ) và + tinh thần DIY nữa Bác ah em sẽ cố gắng.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cái lõi thế nào thì Em không rành lắm nhưng mà BA cân nhẹ hơn 8kg chắc chắn là không được rồi !



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Lõi càng to thì quấn càng ít vòng và ngược lại!
Nhờ Bác suy xét câu trên trước khi quấn giúp Em.

Theo Em nhẩm tính thì 2 cái lõi đó chồng lên thì Bác phải quấn sơ cấp tầm 600vòng/cái OPT. Quấn máy thì không sao nhưng quấn tay thì . . .



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Chào Bác DIY-lover Em vừa tìm được cục BA nguồn rồi khá nặng(chưa cân) nhưng mà có lưỡi E =5 x 8.6cm khả năng đủ cho dư án, còn lõi OPT như Bác nói ...,chắc là xương đây. nhưng mà VẪN làm Bác nhé, khó . Bác giúp Em một tay nhé,
-Bác ơi Bác cố gắng hoàn thành dự án sớm để cho Em theo mà tập kết LK với.
- thông số nguồn chốt chưa Bác để Em chuẩn bị quấn.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Trời, khuya thế mà còn ráng đi tìm BA nguồn à? Bác siêu thiệt đó :mrgreen:

BA Nguồn: Quấn luôn đi Bác

Còn cái xuyến, nếu đã quyết định quấn = tay thì trước hết Bác quấn thử 50 vòng rồi dùng đồng hồ đo thử bi nhiêu mH cho Em biết để tính lại cho chính xác rồi hẵng quấn tiếp . Không đo trước lỡ mà quấn xong nghe dở ====================> RÁNG CHỊU !!!!!!!!!!!!!!!!! :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Báo cáo các bác, em đã tìm đủ:
+ 4 bóng pre: 6C4 (thay cho 6J4 được không ạ, nhưng mà nó lại khác chân..hic...thôi, bác cho em "xin" luôn được không bác DIY_L)
+ 2 bóng 12 AU7 (trấn được của bác LTM)
+ 8 bóng 6H13C (mới tinh từ bác Phuơng_HN)
+ 2 OPT 1.2K CT (dành cho dự án 6C33 sumo đó mà)
chỉ còn phải quấn cục nguồn nữa, như vậy gần đủ chưa các bác ??? Bác DIY_L chỉ cho tớ đi mua phe làm cục nguồn với (chắc phải tống riêng đốt tim và cao áp riêng ra 2 biến áp quá). Tớ đang muốn vọc thử bằng E/I thôi nên nhờ bác chỉ hộ chỗ mua Fe hoặc cho kích thước tớ ra Vĩnh Viễn mua cũng được. Nếu bác còn Fe xuyến thì chia cho tớ với..he..h.e..



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Báo cáo các bác, em đã tìm đủ:
+ 4 bóng pre: 6C4 (thay cho 6J4 được không ạ, nhưng mà nó lại khác chân..hic...thôi, bác cho em "xin" luôn được không bác DIY_L)

Em hết gồi, nếu thay bóng khác thì dùng 6DJ8 đi Bác



+ 2 bóng 12 AU7 (trấn được của bác LTM)
+ 8 bóng 6H13C (mới tinh từ bác Phuơng_HN)
+ 2 OPT 1.2K CT (dành cho dự án 6C33 sumo đó mà)

Cái OPT này hơi bị . . . khác thường, cần 700-800 Ôm thui, làm gì mà xài tới 1.2k lận ??? :roll:


chỉ còn phải quấn cục nguồn nữa, như vậy gần đủ chưa các bác ??? Bác DIY_L chỉ cho tớ đi mua phe làm cục nguồn với (chắc phải tống riêng đốt tim và cao áp riêng ra 2 biến áp quá). Tớ đang muốn vọc thử bằng E/I thôi nên nhờ bác chỉ hộ chỗ mua Fe hoặc cho kích thước tớ ra Vĩnh Viễn mua cũng được. Nếu bác còn Fe xuyến thì chia cho tớ với..he..h.e..[/quote]

- Phe EI : ra Cửu Dì Dì

- Phe Xuyến : ra Cửu Dì Dì :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em mới đo sơ lại mấy cái OPT thí nghiệm đợt trước, Cái nào đo được cảm kháng của cuộn sơ cấp L>2,8 (H) Henry thì mới cho tiếng Bass xuống sâu tốt, tuy nhiên dải cao cũng tới 18 - 20kHz là bị -1dB, lên cao hơn nữa hơi khó (nhưng mà kiếm tai nghe được 18kHz cũng khó luôn :mrgreen: ).

Nhưng các Bác đừng lo, tầm Công suất trên 30W mà thông số tốt như vậy thì có thể đem đá gà với nhiều đồ xịn được gồi :mrgreen:

Kết luận: Để các Bác khỏi bắt đền Em về sau :mrgreen: thì khi tìm mua BA nguồn làm OPT cho dự án này thì tốt nhứt là cầm theo cái đồng hồ đo cuộn dây (Henry) theo đo hai đầu của cuộn sơ cấp phải được 2,8H trở lên để khỏi sợ bị thiếu Bass, Còn dải cao thì còn tùy hên xui là BA dùng fe gì, cách quấn ra sao nữa (cái này Em không chịu trách nhiệm được :mrgreen: )

Thôi, Em đi hốt BA nguồn đây kẻo lại lên giá như bóng 6AS7 :lol:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Trời, khuya thế mà còn ráng đi tìm BA nguồn à? Bác siêu thiệt đó

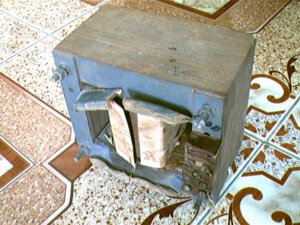

-Có sao đâu Bác cũng chỉ có muộn hơn chút thôi mà và nữa là chỉ có tháo cái vỏ tangfo điện cũ không dùng nữa để đo kich cỡ Fe thôi mà, chiều nay Em về Em cắt hết dây ra Em lấy lõi rồi,nó khá nặng khoảng 10 kg Fe khá to phải không Bác, còn cỡ Fe = 5cm X 8.8cm(chính xác) hình nó đây Bác à. Em cũng tính luôn số vòng vôn và cỡ dây, như ở bảng dưới Bác xem giúp Em đã chuẩn chưa nhé .
- Còn cái lõi OPT xuyến đó thì em không có đồng hồ đo Hz đâu (Em chỉ có ĐH kim của Tàu thôi nên Em không đo được (cái đó em tháo ở cái ổn áp 315 của nga ra mà ) và nữa nếu nó nhỏ quá thì chuyển qua cái to hơn hoặc EI cho nó khả thi hơn Bác ah .
Em cám ơn Bác trước nhé .



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Nói thiệt Bác đừng cười chứ Em chính gốc dân ngành Điện nhưng mà về BA thì một chữ bẻ đôi cũng không biết
Nhòm dzô cái bảng của Bác Em hoa cả mắt, căng mắt lên nhòm cũng ra được chút đỉnh: hình như số vòng/volt là ~ 1,1 thì phải, như vậy là ổn với cái lõi khổng lồ như vầy
Mật độ dòng hình như là ~ 2.5A/mm2 ? như vậy là quá ổn

Nhưng Em thấy cái dây sơ cấp Bác chọn 1.2mm thì hơi to đấy (không biết có đủ cửa sổ không nữa???), dây 0.8 là đủ rồi



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em hết gồi, nếu thay bóng khác thì dùng 6DJ8 đi Bác

Vậy thì tốt rùi, em còn 2 cây 6DJ8

Cái OPT này hơi bị . . . khác thường, cần 700-800 Ôm thui, làm gì mà xài tới 1.2k lận ??? :roll:
>>> vậy là em phải học thêm nghề quấn OPT của bác rùi, bác cho em đơn thuốc luôn đi ạ để em mua fe luôn một thể


- Phe EI : ra Cửu Dì Dì

- Phe Xuyến : ra Cửu Dì Dì :mrgreen:[/quote]
Em biết Cửu Dì Dì ở đâu em ...chết liền đó, nhờ bác chỉ chổ cụ thể dùm em với nha :lol:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Vậy bác hốt dùm em một bộ với nha..hi..hi...làm ơn "mắc đọa" đi mà.. :lol:
