Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Discussion in 'Đèn điện tử' started by DIY-lover, 12/12/08.

Page 27 of 97
  1. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #651
  2. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #652
  3. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

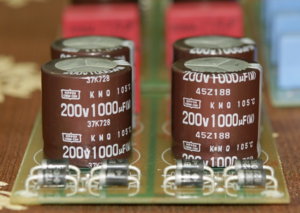

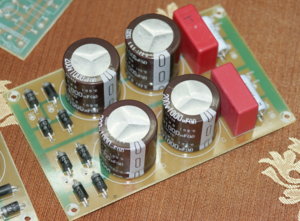

    Bo nguồn cho phần công suất


    Attached Files:

    DIY-lover, 19/2/09
    #653
  4. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #654
  5. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #655
  6. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #656
  7. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #657
  8. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #658
  9. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>


    Attached Files:

    DIY-lover, 19/2/09
    #659
  10. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #660
  11. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #661
  12. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

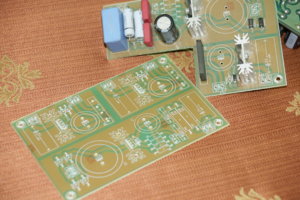

    Bo nguồn cao áp cho Driver và bo bias

    DIY-lover, 19/2/09
    #662
  13. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #663
  14. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>


    Attached Files:

    DIY-lover, 19/2/09
    #664
  15. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>> Chân đèn các loại cho bóng 6H13C/6AS7G

    DIY-lover, 19/2/09
    #665
  16. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    Chân đèn cho bóng 8532/6J4

    DIY-lover, 19/2/09
    #666
  17. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #667
  18. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

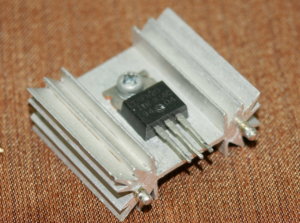

    Gắn giải nhiệt cho IXCP 10M45S


    Attached Files:

    DIY-lover, 19/2/09
    #668
  19. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>Biến trở 5k dùng cho bóng thứ 2 của bo driver

    DIY-lover, 19/2/09
    #669
  20. mesl45

    mesl45 Advanced Member

    Joined:
    20/6/07
    Messages:
    2.587
    Likes Received:
    25
    Location:
    Hà nội - Thành viên Xã đoàn gầm cầu
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    hay quá, máy chụp ảnh của bác chủ topic rõ nét quá :)

    mesl45, 19/2/09
    #670
  21. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ


    Các Bác không phải lo dùng đúng lk như Em thì mới hay đâu, cái nào dùng cũng được mà.
    Quan trọng là linh kiện không quá bèo thui :mrgreen:
    Biến trở có thể dùng bất kỳ loại nào từ 22k - 25k, nếu không vừa bo mạch thì hàn dây kéo ra ngoài

    DIY-lover, 19/2/09
    #671
  22. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

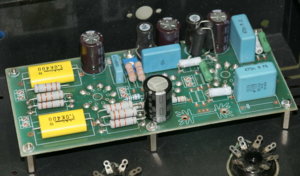

    Thêm vài tấm hình bo driver1

    DIY-lover, 19/2/09
    #672
  23. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>


    Attached Files:

    DIY-lover, 19/2/09
    #673
  24. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    >>>

    DIY-lover, 19/2/09
    #674
  25. DIY-lover

    DIY-lover Advanced Member

    Joined:
    12/8/07
    Messages:
    7.338
    Likes Received:
    86
    Location:
    TBG - HCMC
    Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

    Có nhiều Bác không theo dõi topic này từ đầu nên thấy rất nhiều thông số của BA nguồn, lý do là dự tính ban đầu của dự án này là 20-30W nhưng Cụ Kool yêu cầu lên 50-60W nên mới ra cớ sự như vầy! :mrgreen:

    Em gút lại BA nguồn nha:

    - Input: 220VAC

    - Output:

    CAO ÁP:
    + 130VAC (800mA - 1200mA): 2 đường như vậy - Nguồn cho 8 bóng 6AS7
    + 280VAC (160mA - 200mA): 1 đường - Nguồn cho 2 bo Driver
    + 65 - 100VAC (50mA) - Nguồn âm bias cho 8 bóng 6AS7

    ĐỐT TIM:
    + 12,6VAC - 3A : 1 đường - hoặc - 6.3V - 3A: 2 đường
    + 6.3VAC - 2.5A : 8 ngõ cho 8 bóng 6AS7

    DIY-lover, 20/2/09
    #675
