Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Với mạch trên Em đã thay đổi vị trí hai con trở tải Anode của 6J4 là 15k và 27k thì nhận xét như sau:
- Với trở tải Anode của 6J4 là 27k: kđ áp tầng này là >20 lần nhưng sóng sin ra có một chỗ bị gấp khúc nên Em không khoái lắm, chắc là do đặc tuyến làm việc nó như vậy
- Với trở tải là 15k: gain 15 lần, sóng sin ra trơn tru rất đẹp

Với trường hợp thứ 2 Em thích hơn vì gain của 6J4 là 15 lần, gain của 6H23 là 20 lần, như vậy Chất tiếng của 6H23 có vẻ áp đặt lên toàn mạch nhiều hơn 6J4 làm em khoái hơn vì 6H23 có nhiều bóng tương đương để thay.
hơn nữa bóng 6J4 đang chạy SE ClassA có áp Anode ~ 90v, nếu thiết kế có gain cao quá => Sóng sin ngõ ra lớn => méo nhiều, trong khi đó chuyển phần việc khuyếch đại lớn này qua con 6H23 chạy vi sai ClassAB chỉ cần đỉnh sin trên đẹp là Sóng sin cuối cùng ra đẹp :mrgreen:
Do vậy Em mới chọn phương án trên đó!



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Ậy mạch đảo pha cấu hình của thím em đã thiết kế và lắp ráp mấy cục ampli rồi nên em có chút kinh nghiệm mọn với nó lắm chứ không phải "lý thuyết rỗng" như thím phán đâu :lol: . Thậm chí nếu thím không tin thì bỏ luôn cái con MOSFET nguồn dòng ở dưới 6H23P mà thay bằng cái điện trở bình thường mạch vẫn chạy tốt và đỡ rắc rối cái miếng giải nhiệt. Nên trước khi "thảo lộn" với thím thì em cũng đã mệt tim với cấu hình này nhiều lắm roài đóa!

Có trách là tại sao thím không dùng bóng khác mà lại đi kiếm bóng 6J4 ở vị trí này trong khi 6H2P có vài điểm lợi hơn mà lại cũng rất rẻ và có tới 2 Triode. Cần thì nếu có ai thích có thể gắn 6AX7 hoặc 12AX7 hoặc 12AT7 vào là nhiều món ăn chơi ngay. Nhìn đặc tuyến của bóng 6J4 là biết nó dễ gãy khúc sóng sine chứ đâu cần phải mô phỏng vì thế tăng trở tải Anode lên đâu phải là đủ mà còn phải tăng hiệu thế Anode-Cathode nữa thì mới vừa có gain vừa có biên độ tuy nhiên như thế thì thím sẽ phải đụng vài vấn đề khác trong khi bóng 6H2P hay 12AT7 và 12AX7 sẽ chưa có vấn đề. Trên đời này bóng có Mu cao (>50) như 6J4 mà tuyến tính để vừa có biên độ biến thiên cao thì toàn là thuốc quái đảng thập kỷ 60-70. Tuy nhiên những thứ này đều có tụ ký sinh cao nên sẽ gây hiệu ứng Miller không thuận lợi cho việc gắn luôn POT Volume. Cuối cùng là thím phải tận dụng triệt để đến phần trăm cuối cùng để cho mạch vừa xát mí mà thực ra là nó cũng đã méo đầu nếu em phỏng đoán là trên 10% méo hài có ít .
Ciclotron hay Cathode driven OPT thì cũng rứa rứa nên đều phải cần gain cao và lái biên độ cao nên đảo pha cấu hình này có hơi thất thế vì bóng tần đầu (6J4) có vấn đề là kéo luôn mạch đi theo.
Bây giờ em đi hàn tiếp cái Song Dương đây ... :lol:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Hic.. Em đã hứa là sẽ theo cái topic này để làm 1 cái P-P , nhưng rồi lu-xu-bu quá hôm nay vào lại đã trang thứ ...41 rồi, hic..đọc xỉu luôn, cũng may các bác cũng đang trong giai đoạn thử nghiệm và hoàn thành nên mong rằng em cũng còn đu kịp.
Bác chủ ơi nhân tiện bác giúp cho em 1 bộ 5 cái board luôn bác hỉ ! (hôm nào em kiếm được "ông uống -bà khen" sẽ đền đáp bác sau
)
Chúc các bác và bác chủ topic luôn khỏe để còn khai thác cái "tự sướng" ạ.
Thân



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác vua bo cap cho em xin số ĐT bác để em xin mua 8 chú 6H13C với. Thanks bác nhìu.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác làm thỏ đi để tôi đu theo với, tôi cũng bị quyến rũ bởi hình dáng em nó đấy ạ và trong khi mọi người đi ôm 6C19C thì tôi lại lọ mọ 6c33c ạ



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Chúc bác vui.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Ủa làm cách nào liên hệ với bác đây? vuabocap.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Bác SAA và Bác DIY-lover, các Bác ơi cho Em hỏi chút cặp OPT của Em đó thì theo như hướng dẫn của các Bác cuộn thứ cấp thì Em để nguyên số vòng đó còn cuộn sơ cấp thì theo như Bác DIY-lover góp ý thì Em cứ quấn đại vào khoảng 859 vòng (như cách của Bác DIY-lover cho) thì Em làm như sau đây có gì sai sót các Bác hướng dẫn thêm Em với.
- P1-> S1-> P2-> P3-> S2-> P4->P5-> S3-> P6-> P7-> S4-> P8.
-Cách đấu dây thì Em đấu nối tiếp P1,P3,P5,P7 xong từ P7 nối với P2,P4,P6,P8.
-nút P7 và P2 là điểm giữa (B+) còn P1 và P8 vào anot ( P )
-các cuộn P đều = 108 vòng/lớp tổng =864vòng dùng dây = 0,45mm
-còn cuộn thứ thì Em dùng dây 1mm quấn làm 4 lớp (S1,S2,S3,S4) mỗi lớp = 89 vòng còn đấu thì Em đấu 2cuộn S1nối tiếp với S3 và S2 nối tiếp với S4 xong rồi 2cái này đấu // với nhau.
-vậy đó các Bác ah,các Bác xem giúp Em có được ko với, và cách đấu dây như thế có được không ,và nữa bên thứ cấp Em đấu như thế có ra được 8 ohm ko ? và = 4 ohm thì phải đấu thế nào ?
-Bác SAA ơi, các Bác giúp Em vụ này với nhé ,Em xin cám ơn các Bác trước nhé.

- Vâng Bác DIY-lover ạ khi nào có bo mạch về Em xẽ xem lại xem có đưa vào được ko.em xin tiếp thu ý kiến của Bác nha.
-Bác al 1412 , Em cũng đang tính nó xem thế nào cho hợp lý đây vì 3 cục đó cũng khá nặng.
-À Bác DIY-lover ơi cái khoảng còn lại còn như này ko biết có đủ cho 2 bo Driver vào đẹp ko ?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

6J4, trước khi quyết định dùng bóng này em đã tham khảo các Cụ, hầu hết các Bác đã lắp bóng này cho tầng đầu đều bảo 6J4 rất hay !!! mà thêm giá hiện tại chỉ 5k/quả và còn rất nhiều đủ chủng loại từ RCA, SYL, TUNG-SOL . . . Vậy sao dân ta lại không dùng mà để Tài Quan qua hốt hết ???
- Thực ra việc post thông số đo đạc và quá trình thực hiện chiếc ampli này là để các Bác không rành điện tử có thể hình dung được quá trình thiết kế và hiện thực hóa chiếc ampli đèn hay-rẻ-dễ để có tinh thần mà làm theo. Đây là dự án mà Em đã xác định là sẽ kéo dài và quyết tâm theo đến cùng, có thể sẽ đến cuối năm nay mới xong :lol:
Còn việc trao đổi phân tích lý thuyết để thấy sự thuận lợi và hạn chế của thiết kế này giữa Cụ và Em sẽ giúp các "newbie" có một cái nhìn sâu hơn về chiếc Ampli mà họ đang theo đuổi.
Nhưng kết quả là chiếc Ampli này hát rất khá đấy ạ

Hôm nào cụ xong Song Dương 2 thì giao lưu với Hay-rẻ-dễ với Em nhé :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em đoán, đoán thôi nhé, 99% là để vừa đấy



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác cứ đăng ký bo là được mà, dự án này chỉ mới bắt đầu thôi



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Báo cáo các bác, nhờ sự giới thiệu của bác luatvista em đã liên hệ và giao dịch thành công với bác dungkhanh về các loại đèn theo dự án này, cụ thể:
6h13c + đế: 60k/quả mới 100%
6h1: 10k/quả
6j4: 30k/quả (hơi cao thì phải).
6h6: 30k/quả
phí chuyển tiền: 11k
phí vận chuyển: 48k
Hiện em đã nhận đủ hàng, đủ về số lượng, chủng loại, chất lượng chưa kiểm tra nhìn thì khá nuột. Vậy gửi lên để các bác tham khảo.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Xin hỏi bác là đường kính các lỗ bóng là bao nhiêu?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em nghĩ bác đo cái đế để cắm đèn là ra :?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Bác DIY-lover, nếu vừa ,đẹp thì khi Bác classA gửi cho Em thì Em sẽ chơi khoảng đó đi và cho nó có tí cách điệu đi xem thế nào. à Bác đã gửi bo cho chúng Em chưa ạ.
-Bác nguyenhanoivn à, mình khoan lỗ to = mũi 27mm,còn lỗ nhỏ = mũi 19mm và đều bị rộng hơn 1 chút do chạy mũi khoan (khoan tay) nên ko được vừa ý cho lắm.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Đúng rồi đó Bác nguyenhanoivn,như Bác al1412 nói đó là do cái chân đèn bao nhiêu thì mình khoan lỗ bấy nhiêu thôi.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cái chân đèn của mình không có miếng sắt hình quả trám để bắt vít, chỉ có một cái đai thép tròn lượn sóng để ép vào. Vậy chân đèn mình bị thiếu hay có loại có đai loại không có?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bị thiếu roài Bác ới!



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

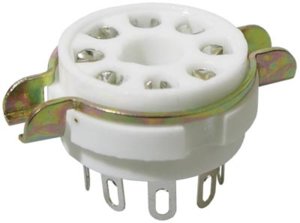

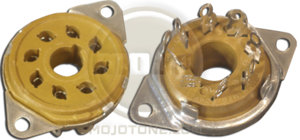

Chân đế đèn các loại, tiếng Mẽo hình như gọi là "Octal socket"
