Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Em xin lỗi các Bác nhé và đây là cách đấu dây đây ạ nếu có sai chỗ nào các Bác giúp Em với nhé và nếu ko đúng Em xin các Bác hướng dẫn giúp Em với.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Hình như đúng rồi Bác ơi, Cụ SAA xem qua thử Em đoán có đúng không !!!



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

SƠ ĐỒ ĐẤU NỐI BỘ KIT THÀNH AMPLI​

(CHO 1 KÊNH MONO)

SƠ ĐỒ KHỐI






SƠ ĐỒ ĐẤU DÂY



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác nào biết ở Hà Nộ chỗ nào bán fe xuyến không?
Bác Diy love ơi, cuốn opt xuyến không phải cuốn xen kẽ giữa các cuộn sơ và thứ à?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Vì chiều dài (tương đương) trục quấn dây của vòng xuyến khá lớn nên khi quấn vài trăm vòng dây nhỏ 0.2mm - 0.3mm trải đều chỉ chiếm có 1-2 lớp thui, lấy đâu ra dây mà xếp lớp xen kẻ :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Hì hì... giờ ngộ mới hiểu, cảm ơn bác.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Có những điều đôi khi rất đơn giản nhưng do chưa kinh qua thực tế nên các Bác nghĩ là rất phức tạp, rất khó :mrgreen:

Làm xong rồi Bác sẽ ngộ ra nhiều thứ lạ nữa



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Nhìn có vẻ hợp lý, ắc ....sần đi Bác.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Em xin cám ơn Bác SAA,Bác DIY-lover nha,và các Bác nhé,vậy là Em ắc ....sần nhé các Bác.
-Hôm nay Em có kiếm được mấy cái này,tụ này có dùng cho nối tầng được ko,và mấy cái biến trở này có dùng cho Bias được ko Bác DIY-lover ơi



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Hơi bị Xịn đó Bác, nghe tới hồi cái Ampli tan nát mà cái tụ, cái biến trở vẫn còn mới nguyên xi :lol:

Tụ Xi măng này chắc là tụ dầu? Nếu đúng vậy thì Bác nên gắn // với 1 tụ silver mica khoảng vài trăm pF để cải thiện dải tần số cao, âm thanh sẽ chi tiết hơn



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

-Úi chà, vậy hả Bác thế thì mai Em ra hốt nốt chỗ còn lại để dùng vào chỗ lọc nguồn ở bo Driver Bác nhể(đeo bom vậy)



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Hình sơ đồ cho Amp bác DIY-Lover vẻ đẹp quá (rõ ràng.mạch lạc.dể hiểu ) Như vậy mà không làm đuợc thì thôi.Kỳ này tôi cò Amp đầu tay rùi đây.Bộ KIT Đẹp quá.Đang chờ nguồn và OPT.Cám ơn 02 bác DIY-Lover và Air-Phono nhé.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

:idea: :mrgreen: :wink: :arrow:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Topic kỳ này bác Lover thêm chữ ...dễ từ A-Z vì em thấy bác làm rất chi tiết ạ....hi..hi....kể cả nối dây luôn..kà..kà
hôm nay thật sorry các bác vì không đến "hội sở" được do sáng ngủ dậy ampli vô địch em cất giọng thánh thót:" hôm nay mùng 8 tháng 3, anh giặt dùm "bà" cái áo của em". Chết thiệt, em mới vừa ủi xong bộ đồ đi làm của vợ để kết thúc ngày vợ vùng lên hành hạ rùi...hu...hu... Hy vọng tuần xong em xong được chassic để bỏ bà con họ hàng vào trong đó chứ ko bị phạt 49 ngày...hic.. :mrgreen: Chúc các bác vui vẻ sau một ngày bị vợ bắt bẻ...kà.kà



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Phóng to chỗ SƠ ĐỒ NỐI DÂY để các Bác nhìn rõ hơn



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

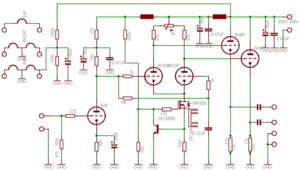

Vừa qua khi IC IXCP 10M45S tự nhiên trở nên hiếm (nghe nói có Bác còn truy tìm thủ phạm đầu cơ con IC này và treo thưởng rất cao nữa :mrgreen: ) thì rất may mắn là Em đã thử nghiệm thành công ngoài mong đợi thiết kế mạch thay thế cho IXCP 10M45S sử dụng Mosfet và BJT với giá thành rẻ hơn rất nhiều mà lúc nào cũng có sẵn ngoài chợ :roll: , sau này nếu có tìm được IXCP 10M45S thì thay chỗ con mosfet và bỏ bớt vài linh kiện là có mạch mới để so sánh chất âm giữa 10M45S và Mosfet .

- MOSFET: IRF 840, 830, 820, 740, 730, 720, 710, 640, 630, 620, 610 và các loại tương đương đều dùng được cả (các loại mosfet khác nhớ chú ý xem chân cẳng có giống họ IRFxxx không nhé)
- BJT: BC550 . . . . A42 . . . . C1815, . . . . con NPN nho nhỏ nào dùng cũng được cả



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Bác Lơ vơ cho em hỏi quấn OPT xuyến 1.2K/8ohm , vậy có cần yêu cầu khoảng bao nhiêu ma không bác ?
Thân



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Em spam tí nha bác chủ topic:
@vua bo cap: chắc cú là phải có rùi bác ơi. Bác cứ lấy dòng định mức anod của một đèn (nhớ là nhân hai cho đèn 6H13 vì nó xài double triod) nhân số lượng đèn của một phía PP (pha âm hoặc pha dương gì cũng được theo kiến thức của em) rồi nhân thêm 1.3 lần nữa cho chắc ăn (hệ số an toàn) là ra dòng yêu cầu cho cuộn dây của bác ạ. VD ở dây đèn 6H13 mỗi triod xài định mức Ia = 76ma, nếu mắc // 2 bóng cho một pha của một kênh thì dòng đi từ B+ qua OPT vào đèn = 76mA x 2 triod x 2 đèn x 1.3 = 395.2 mA (vậy thì phải quấn OPT chịu được dòng 400mA rùi, mà dòng này thì sử dụng dây 0.3mm thì phải, em ko nhớ chắc bảng tra dòng định mức của dây cadivi nữa).
hi..hi... em sử dụng kiến thức điện công nghiệp trả lời thui, có gì ko đúng nhờ bác Lover góp ý để em hiểu rõ thêm ạ... :mrgreen:
à, mà bác bò cạp hình như xài đèn 6C33 hay sao mà sử dụng opt 1.2K CT vậy?



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cám ơn Bác Ken đỳ đã trả lời rất chính xác :mrgreen:



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Tin mới nhận:

10 cặp bo driver cho đợt 1 Em đã gởi ra Hà Nội chỗ Bác ClassA, chắc sẽ tới trong giây lát :mrgreen:
Mời các Bác chuẩn bị off-chai và nhận mạch.

Đợt bo tới sẽ gởi tiếp đến các Bác miền Trung và các Bác mới đăng ký sau.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cấp báo: hiện bo mạch driver đã có mặt tại chỗ em. Kính mời các bác đã đăng ký đến 299 Cầu Giấy vào 11h30 trưa mai (10-3-2009) để nhận bo. Số đt của em 0904078678.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Xin cám ơn Bác ClassA đã làm cầu nối phía Bắc giúp EA việc nhận bo này!



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cám ơn bác Diy- lover đã chỉ giáo cặn kẽ bây giờ em đã hình dung được phần nào rùi, em còn phải nhờ các bác chỉ giáo thêm nhiều nhiều...



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Cho em cái số TK để em chuyển tiền thanh toán bác Lớp ơi.
Tks bác thật to.



Re: Cùng làm cái Ampli Push Pull HAY - RẺ - DỄ

Ráng lên nha Bác, Bác bắt đầu từ số 0 mà sau chỉ 1 tuần đã hàn xong hết bộ KIT là siêu lắm!
Bác có một tinh thần đam mê Đèn đóm thật tuyệt vời
