Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Em hàn = điện trở này đây Bác DIY-lover và các Bác ah.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Đẹp nhể! :mrgreen: :mrgreen: :mrgreen:

Bác quy hoạch dây nhợ theo màu và sắp xếp cho thẳng sẽ dễ dàng để kiểm tra sau này lắm đó



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Nếu em nhớ không nhầm thì biến áp này có số vòng/volt xấp xỉ 3, như vậy cuộn sơ cấp chỉ được khoảng 700 vòng, e là sẽ không số vòng cần thiết dẫn đến thiếu bass (hệ số tự cảm nhỏ quá).
Kể ra mà nói thì với phần cao áp có nguồn là 140VAC thì với mỗi nửa cuộn sơ cấp của cục LiOA trên có điện áp danh định 110VAC cũng là tạm đủ, chỉ có điều cục LiOA trên được thiết kế để hoạt động ở 50Hz :wink:
Em phán bậy đấy nhé :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Em mặc thêm cái áo cho OPT đây các bác.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

QUY TRÌNH kiểm tra trước khi ĐÓNG ĐIỆN CHO CHIẾC AMPLI HAM RẺ DỞ yêu dấu của các Bác

- Dùng đồng hồ số có chế độ đo ngắn mạch, chập 2 đầu que đo nó kêu chít chít là âu kơ.

1 - Chích 1 đầu dây vào mass toàn mạch, đầu còn lại điểm vào các vị trí B+ (nguồn điện cao áp cấp cho Pre và Công suất) xem có kêu chít chít không, nếu không kêu hoặc kêu 1 lúc ngắn rồi tắt thì OK, sau đó đổi vị trí 2 sợi dây đo đen và đỏ rồi đo dúng quy trình như trên. nếu kêu chít chít chít mãi không chịu hết thì . . . thôi rồi lượm ơi . . . coi chừng đấu dây bị chập ở đâu đó rồi. tháo ra ktra lại.

2 - Nếu vượt qua được bước 1 thì
không gắn đèn, cấp điện nguồn vào qua theo dõi tiến trình (tay nhớ cầm vào công tắc để tắt nhanh nếu BÙM BÙM XỊT XỊT thì tắt ngay :lol: ) tăng áp của nguồn: Dùng VOM đo điện áp nguồn cao áp driver (330V - 380V), nguồn CS (170 - 190V), nguồn Bias [(-75) - (-90V)]

3 - Cắm đèn, bật công tắt và thưởng thức thành quả, nhớ lần đâu tiên thì nên dùng loa re rẻ một chút :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Các Bác cứ yên tâm cấp điện, lỡ có bị cháy nổ gì thì có Em sẵn sàng thay thế :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Chúc mừng nhà vô địch, em tham dự giải này với mục đích cọ sát và học hỏi, nhưng quyết tâm dù có chậm cũng phải cán đích.

Giờ quả OPT xài ba lioa 600VA thì xử lý thế nào là đẹp nhất hả các bác?



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Em thấy Bác SAA và Metalhead đề xuất như trên là chính xác.
Bác SAA là chuyên gia về tính toán và thực hiện BA của TBG đó Bác, Cụ ấy mà phán là Em không dám sửa đâu.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

em thấy bác nhờ bác anhlongtranf đặt cái nắp tròn đi, nhìn đẹp quá..hi.h..i còn không thì xin vợ một ít kem (làm bánh bông lan) phết lên, trang trí thêm một ít bông hoa vô đảm bảo là độc hàng luôn..ke.ke..em dzọt lẹ ko cụ lover quất em chít



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Mách các bác mẹo nhỏ mặc áo cho OPT xuyến nhé: Ra chợ kiếm nồi nhôm hoặc ca inox (vừa ý và vừa OPT) mang về cắt quai đem sơn tĩnh điện, vừa rẻ vừa đẹp.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Em đang tính mãi về BA nguồn và OPT, tổng hợp các ý kiến chỉ bảo của các bác em có các p/án thế này (hiện em đang có 1 cục ổn áp 1000VA, output:220/110/100v; 2 biến áp tự ngẫu 600VA in:220v, out 110/100v ):
P/án 1:
Mua thêm một cục đổi nguồn lioa 600w nữa để thành 2 biến áp nguồn; 1 là nguồn cao áp, 1 là nguồn bias và đốt tim.
OPT thì xài lioa 600w (cuốn thêm cuộn sơ cấp khoảng 300 vòng nữa), sau đó cuốn thứ cấp sao cho ra 20v
P/án 2:
Mua thêm 1 lõi ổn áp lioa 1000w nữa cho thành 1 cặp OPT; tận dụng cuộn sơ cấp rồi cuốn thứ cấp sao cho ra 20v
2 cục đổi nguồn lioa 600w chế thành 2 biến áp nguồn tương tự như trên.
P/án 3:
Mua cục đổi nguồn 1200VA - 1500VA, cuốn thành biến áp nguồn.
OPT thì như p/án 1.
P/án 4:
Mua cục đổi nguồn 1200VA - 1500VA, cuốn thành biến áp nguồn (như p/án 3).
Mua thêm 1 cục ổn áo lioa 1000VA để làm 1 cặp OPT (như p/á 2).
Các bác xem rồi chỉ bảo thêm (bác nào ở HN có cái đồng hồ đo H để cho em đo nhờ thì tốt quá).



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác dzọt đi đâu thì dzọt nhưng phải nhớ giúp em vụ KIT đóa! có cần thêm gì thì bác pm cho em được biết nhé!



Mắc tụ dập cho công tắc

Em quên sạch điện tử rồi nên hỏi hơi vớ vẩn tí. Chỗ công tắc nguồn em định mắc song song cái tụ dập hồ quang. Em tháo cái board TV Sony ra được 2 cục 1.0uF và 0.47uF 250V X2. Vậy nên dùng cái nào ạ? Sau 250V còn X2 nữa là sao ạ?

Mà con tụ hình chữ nhật, màu đen, logo có chữ [M] là tụ hãng nào thế các bác?



Re: Mắc tụ dập cho công tắc

[M] là của Matsushita/panasonic

tụ dập hồ quang dùng loại nho nhỏ thôi ~ 1000pF/630v, cái đó to quá.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Kụ HST có đi ngang đây cho em hỏi: Với Bộ kit của Kụ, Kụ định jốp bóng nào đây để em còn biết đường ma lục ạh! :lol:
Bóng 6AS7 của RCA nhé!
Bẩm báo!



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Nếu muốn đọ với 300B PP về tiếng Mid (Bass và Treble thắng rồi khỏi cần đọ :lol: ) thì dùng 6AS7G của RCA :wink:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Vậy thì kỳ này lão HST lại phải cất cái "ba chăm bê" SE lên nóc tủ rùi! :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Tội nghiệp cho Em 300B đã hoàn thành sứ mạng lịch sử :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Thời thế tạo anh Hùng mà! :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Cái Ampli "Ham Gẻ Dở" này nguyên là có thể chơi 6C33C-B. Mà 6C33C-B thì hằng hà xa số so với 6H13C ở xứ ta mà lại mạnh hơn gấp đôi. Sâu em chưa thấy thím nầu nghịch Xá Xê Boa Boa Xê cho cứa "Ham Gẻ Dở" hỉ ? :roll:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Có Thím Ken Đỳ nghịch Xá Xê Boa Boa Xê đóa Cụ.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

cảm ơn cụ Regular, e biết cụ còn tàng trữ nhiều hàng độc lắm :lol:
em
hst



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Thấy cây đèn của bác Gù lạ đẹp mà ghiền ghê



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

báo cáo các bác hôm nay cục nguồn đầu tay của em đã xong em thực sự cảm ơn sự hướng dẫn tận tình của các bác, đặc biệt là bác al1412, người thường thức rất khuya để và cho em những lời khuyên bổ ích.

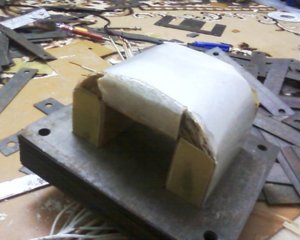

lần đầu tiên quay tơ lại kiếm phải cái FE kích thước không phổ biến (54mm) nên không kiếm được cốt bán sẵn đành phải mày mò tự làm lấy cốt, nên trông hơi bị cá sấu.
sau khi xong hết mọi việc cắm lên im re (thực chất là trước đó cũng có tiếng kêu là do em bắt ốc chưa chặt và 2 phần E-I không khít nhau. chạy một lúc không thấy cháy nổ gì vác em đồng hồ tàu ra đo, kết quả đốt tim 6.35,

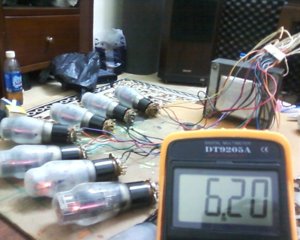

sau đó mắc bóng vào cho chạy đốt tim đo đc 6.2 chạy được hơn 1 tiếng rồi vẫn chưa thấy nguồn nóng.
các cuộn còn lại lần lượt là: 91-142-291, do còn thừa cửa sổ em quấn thêm 1 cuộn bằng dây 0.5 (quấn đầy thì thôi) đo được 480V nhưng chẳng biết để làm gì.
mai em sẽ mang đi sơn - sấy và đóng hộp.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Các bác cho em hỏi với:
Nhìn qua màu fe thì hình như đây là fe tốt phải ko các bác? Vì sao đấu tải vào lại tụt điện áp xuống vậy?
Bác Wildhorse sao ko quấn thêm 2 cuộn 12,6V dự phòng mà lại quấn 480V vậy(bác muốn tăng cân nặng cho BA a`? :mrgreen: )
em nghĩ bác đừng sơn sấy làm gì vội. Dạo nào topic này hơi bị ế do bác chủ đang triễn khai Rề. Em có suy nghĩ quấn luôn biến áp cho rề ngay trên BA của bác đang có ko biết có sao ko, rồi nhét luôn thêm 4 bóng rề vào chassis 6H13C luôn thành combo Power Pre :roll:
Em ko biết có gì các bác bảo cho em sáng dạ thêm được chút nào hay chút ấy ạ
