Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Để cho chắc ăn thêm nữa thì Bác dùng cầu chì 3A cho lần bật điện đầu tiên, nếu đứt thì thay lên 5A.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác ơi Em vừa đo đc đ/áp của các đèn của các tầng đây Bác ah ,các Bác kiểm tra giúp Em với nhé ,số mầu đen của 1 kênh L đỏ kênh R .



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-con b/trở Em dùng =2,5K và 2 con trở 33K Em nối tiếp với 2 con trở 12K nữa , tụ thoát K của 6J4 Em kô dùng.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Kênh có Đèn thứ nhất 92V là rất tốt, tìm đèn khác thay bên 117V cho đều 2 kênh đi Bác.
Đèn thứ 2 Bác đang dùng 6H1P à? Điện cao áp 352V hơi thấp nên con 6H1p chưa vào vùng ổn định. Bác thay bóng thứ 2 bằng 6H23-EB hoặc tốt nhất là 6DJ8/6922/7308 thì sẽ ổn ngay thôi.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Em chưa có kiêm đc mấy loại đèn đó nên dùng tạm 6H1P-EB(có sẵn) Bác à. nếu kô có đèn khác thay vào thì có chỉnh = cách nào cho nó chạy đúng chế độ kô Bác?
- điện áp 352v đó Em có thể Em cho cao lên đc nữa Bác ạ lên khoảng = ? vậy Bác (cuộn này Em quấn ra nhiều đầu )



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

K/g bác diy lover
Cái này hỏi bác rồi nhưng cứ hỏi lại cho chắc ăn.

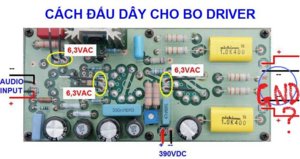

Dây màu đen ở mạch này có phải nối mass (GND) không bác?



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Về nguyên tắc phải nối nhưng mà trong Ampli Em nối mấy lần mass rồi (mass nguồn, mass tín hiệu) nên không nối chỗ đấy nữa.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Em cũng lăn tăn chỗ nối mass này.
Mong bác vẽ thêm một sơ đồ nối mass cho chúng em nhờ ạ.

Cám ơn,
ACNN



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

bác Thi ơi!
hôm bữa em lấy bo về rùi, bắt đầu làm chassi. bác cho em hỏi tí ợ:
1. nguồn : cao áp ? đốt tim ?...?
2.OPT: ...K? ....Ohm?
bác cho em biết thông số để em nói lại với người ta DIY dùm em... :wink: . cám ơn bác
sau ba lần thất bại em quyết định đu đưa theo món hay re de này,...(nhất wá tứ mờ...) :lol:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

em trả lời giúp ạ, còn OPT thì như trên sơ đồ đó bác 800:8

Code:

BIẾN ÁP NGUỒN CHỐT LẠI CUỐI CÙNG


- Input: 220VAC

- Output:

CAO ÁP:
+ 130VAC - 140VAC (1600mA - 2400mA) - Nguồn cao áp cho 8 bóng 6AS7
+ 280VAC - 300VAC (200mA) - Nguồn cho 2 bo tầng Driver
+ 70 - 100VAC (50mA) - Nguồn âm bias cho 6AS7

ĐỐT TIM:

Cho tầng Driver
+ 12,6VAC - 2A : 2 ngõ (dùng dự phòng nếu thích sau này đổi qua họ đốt tim 12.6V)
+ 6.3VAC - 3A: 2 ngõ

cho tầng cs (8 bóng 6AS7)
+ 6.3VAC - 3A (8 ngõ)
hoặc 12.6V-3A (4 ngõ)



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

BÁC QUA BÁC HƯNG BÒ Ở TRONG HỒ VĂN CHƯƠNG ẤY.HÔM QUA EM HỎI BÁC ẤY LÀM BẰNG MICA LÀ 200K.NẾU BÁC Ở HN CHO EM XIN SỐ ĐT EM QUA NGHÉ 1 TÍ VÌ EM CŨNG ĐANG KHỞI ĐỘNG NHƯ BÁC.SỐ ĐT CỦA EM 0936191666.EM TÊN THANH.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

các bác cho em hỏi một câu hơi ngố một tý, chassis em làm bằng gỗ, còn mặt thì theo các bác làm bằng đồng, nhôm hay Fip sẽ tốt hơn ạ (bỏ qua mặt mỹ thuật), hiện em đang có cả 3 tấm này (đồng vàng 1,5 ly, nhom 2 ly và Fip 3ly)



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Mặt là mặt trên hay mặt trước hả bác, nếu mặt trước thì theo em nên làm bằng mica, đẹp và rẻ, cắt CNC theo ý muốn luôn. Còn mặt trên thì nên dùng nhôm, gia công dễ hơn, kể ra 3 ly thì cứng hơn nhưng em nghĩ 2 ly chắc cũng đủ rồi.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

tks bác của em là mặt trên, thực ra em muồn dùng tấm Fip,em không đặt nặng vấn đề dễ hay khó, đẹp hay xấu. em chỉ muốn hỏi về mặt kỹ thuật thôi, vì em thấy nếu là kim loại thì dễ đi mass hơn....trong khi Fip, gỗ thì dẫn nhiệt kém hơn nên ít gây nóng bên trong hơn.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Chào bác, rất vui vì làm quen, để mình hoàn tất rồi bác đến xem một thể. Đáng ra hôm nay theo dự kiến là xong, thực tế là hôm qua còn mấy dây mass thôi, nhưng hôm nay mấy bữa rượu đâm ra sao nhãng công việc. Hôm qua đóng điện thử, chưa thấy....nổ. Chốc mà tỉnh táo hơn lên hoàn thiện nốt. Mai không thấy em hồi âm thì nhờ bác viết cáo phó nhé. Nhà mình ở Bồ Đề - Long Biên - HN.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

úi trời ơi, hôm nay em lang thang bên đó cả ngày, biết bác ở khu vực đó ghé qua bác chơi.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Vậy àh, ở HN không biết các bác hay offline ở đâu nhỉ, một mình làm cũng thấy hơi tủi. ĐT của em là: 0977162667.
Bác nào ở gần, nếu rảnh thì giao lưu.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Báo cáo em đã cắm thử điện... kết quả là.... im lìm, không có tiếng động đáng tiếc nào xảy ra.
Vấn đề là em có 3 bóng 6h1; 6h6; 6j4. Nhưng em không biết bóng nào cắm vào đâu cả, bác nào thức thì chỉ giùm nhé (tính từ đế đèn màu trắng nhỏ).



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Cái đế đầu tiên, có 7 lỗ là đèn 6J4, tiếp theo (ở giữa) là 6H1, còn lại bóng bên kia là 6H6 đó bác.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Các bác ơi! amply ráp xong rồi, không cháy, không nổ.... nhưng không kêu.
Lần duy nhất là em nhìn thấy mấy đốm lửa xanh lè chạy vòng quanh 2 cái bóng.... và hết.
Các bác khám rùm em xem bệnh tật thế nào?
Mong hồi âm các bác!



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác cho mọi người xem bụng em nó ra sao.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bụng nó rối tung như là bụng em bây giờ, vả lại nhiều phần mạch bị che khuất, không nhìn thấy được. Khả năng nhầm lẫn ở chỗ nào để em kiểm tra các bác nhỉ, liệu có phải mấy con trở 1k 2w em mua ở chợ trời nó làm amply của em lâm bệnh không nhỉ, cùng một loại trở, số vòng, màu giống hệt nhau mà đo không giống nhau.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác lắp ngược chân đèn ở trên bo pre rồi :lol:

Bác kiểm tra lại vị trí chân đèn trên mặt bo. Thường chân đèn nằm trên mặt có in sơ đồ



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Em xài bộ kit của bác Thi Văn, chỉ đi mạch CS thôi; theo bản hướng dẫn này:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Chào Bác nguyenhanoivn, Em thấy Bác hàn đúng chân đèn rồi đó (Bác so sánh ở 2 cái hình này nhé 1 của Bác và 1 của Bác DIY-lover.
-Các đốt tim của các đèn có đỏ lên kô Bác ? À Bác ơi theo Em thì Bác cho đóng điện vào từng phần 1 (- nguồn ;-2 vế CS ; - 2 bo driver) tốt rồi đã ,vậy xong rồi mới nối tất cả lại với nhau xong mới đóng điện cho toàn máy . xong mới tính tiếp Bác ah.
-Chúc Bác thành công.
