Cùng làm Ampli đèn HAY - RẺ - DỄ : OTL ? tại sao không !!!

Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác có nhiều bóng để thay không, phải thử như vậy để loại trường hợp do bóng có vấn đề. Khi sx hàng loạt Em cũng gặp trường hợp bóng kém chất lượng dẫn đến tình trạng như Bác, Em đo đạc là phát hiện ra ngay. Bác không có dụng cụ đo nên phải thử để loại trừ



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Bác Thi .
-Đèn 6h23p, Em chỉ có 1 cặp ; 8532 W có 2 ; 6h6p có 2 và 6h1 Em cũng có vài chiếc thôi mà toàn hàng cũ thôi Bác ạ.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

- Bác có thể mượn bóng được không, thử vài cặp để loại trừ, nếu thực sự do mạch thì Em nghiên cứu cách giải quyết với Bác



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-.....Khó nhỉ ?

-Để Em xem thế nào nhé Bác.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Ráng tí thui mà Bác, Em làm ra cái mạch này thì cũng phải thử qua hơn 50 bóng họ 6DJ8/6922/7308/6H23 các thể loại tây ta tàu mỹ nga đài loan .. . .



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-khả năng do cặp OPT Em làm thì loại bỏ phải kô Bác?

-Em cám ơn Bác đã có lời động viên .Em sẽ cố gắng .....khó khăn khắc phục..



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

OPT Bác có nhúng Vecni chưa ?

Không sao đâu Bác, Em chưa chịu thua trường hợp nào, đôi khi các trình bày làm Em chưa hiểu cặn kẽ nên khó đưa các xử lý thuyết phục thui.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Em có nhúng vecni rồi ngay từ hôm ghép Fe vào xong Em ngâm luôn mà.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Vậy thì có thể OPT ổn rùi
Lúc đèn chạy ổn định Bác đã cân bias 2 vế Push pull chưa?



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Đây Bác ơi Em chỉnh bias như thế này Bác ạ



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Chưa hiêu Thim oi :mrgreen:



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

OK.
Hôm nay mới khoan xong mặt chasiss nhưng khoai quá vẫn chưa dc vừa ý lắm vì lý do tiếc tiền nên đành tự khoan vậy.Anh đang bắt mạch em pre HRD .chắc đầu tuần sau vào việc dc.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Trơi ui, Em chỉnh cho bias của 4 điểm nối giữa chân tụ với con trở 1k nối với lưới đèn CS đó Bác



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Thui chết, Em mới hướng dẫn cách cân bias để chạy rà thui, sau đó 1 tháng phải cân chính thức



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Chính thức là sao bác ơi, bác chỉ bảo kỹ cho em nhé.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

- KHÀ KHÀ.....hi hí..thế là Em cơm toi rồi.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác thấy 2 con trở R34 và R35 ở mạch trên hông? giá trị tầm 1 Ohm 1%

Chỉnh Bias:
Dùng VOM thang đo khoảng 2V hoặc X1 cặp 1 đầu vào B+, đầu còn lại dí đầu kia của R34, xoay biến trở cực lưới sao cho áp rơi trên R34 tầm 200mV
Sau đó cũng làm như vậy với R35 và chỉnh áp rơi trên R35 tầm 200mV.
Khi 2 vế đã cân thì tiếng Bass sẽ rất tốt nhưng các Bác phải có Loa xuống tầm 30Hz thì mới thấy sự khác biệt



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Bác Thi, nếu chỉnh như vậy thì đ/áp bias dương lên hả Bác nếu thế thì có bị hồng anot lên kô Bác Thi ?



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Không không, làm sao mà hồng được Thím oi vì dòng qua 4 Triode đấu song song là 200mV/1 Ohm = 200mA, chia làm 4 ra thì mỗi triode chịu dòng tĩnh chỉ 50mA thui

Thím cứ chỉnh trước đi mà



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Thế hả Bác ,vậy thì Em đỡ sợ .Thôi có gì mai Em báo cáo sau còn bây giờ Em phải tắt máy đây chỗ Em mưa to quá sấm chớp ầm ầm .
- Chúc các Bác ngủ ngon nhé .



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

Bác cho em hỏi tí. Mạch của em không có trở 1ohm có vấn đề gì không. Thêm trở 1ohm cải thiện được tiếng Bass không bác? Em nghe âm ly của em hình như hơi thiếu bass chút. Mong bác chỉ giáo. Vâng xin cảm ơn!



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

2 nguyên nhân chính dẫn đến thiếu dải trầm thấp là do:

- Bias chưa cân => sau thời gian chạy rà ổn định ta phải chỉnh lại bias như em trìn bày ở trên
- OPT quấn chưa đạt, thông số chính là đo sơ cấp khoảng 2.8H - 4.0H, càng lớn thì Bass xuống càng dễ nhưng cao quá (trên 4.0 Henry) thì dễ mất treble

Mạch Bác không có con trở 1 OHM thì làm sao mà cân bias được chứ ? có thể làm cái công tắc để bypass con trở 1 ôm này, khi cần bias thì mở ra để đo, đo xong rồi thì nối tắt (bypass) nó lại.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

-Bác Thi ơi con trở của Em 1 Ohm những 5% cơ có đc kô Bác ? à mà Bác ơi chỉnh cái này nó có chữa đc bệnh méo của Em kô ?



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

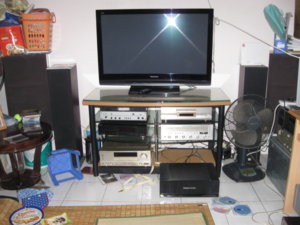

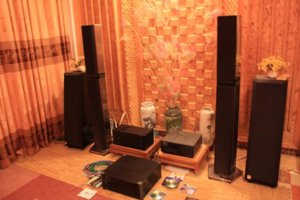

em tập post ảnh.



Re: Cùng làm Ampli đèn HAY - RẺ - DỄ . . .

- Sai số càng nhiều thì việc cân chỉnh càng thiếu chính xác.

- Bác cứ bình tĩnh mà giải quyết từng vấn đề một mới ra kết quả, "dục tốc bất đạt" !!!
