Cùng làm Amply Đèn Dynaco 6V6 PP mạch khá hay

bo đặt bên dưới, cố định bằng ống tre rất chắc chắn. :lol:
mới làm được chừng này. chờ quây gỗ nữa mà chưa có thời gian làm.



Cái miếng tab đẹp lắm he he chúc mừng nhé, cho thêm hình bộ đồ lòng đi, có thể đóng điện hót thử được rồi đó Phú .



bo thì em chưa có 4 con tụ 0.1-400v và 2 con diode nắn nữa, ra chợ hỏi chả hàng nào có loại cần dùng . còn lại thì đủ rồi, khi nào quây gỗ em với ốc vit luôn rùi mới đóng điện.
chủ nhật tuần sau em đốt tim thử.
không có time làm. nên cứ rần rà chửa biết khi nao song nữa



cụ nào làm xong rồi đo giúp em điện áp ở mấy chân UL, P giúp em với, con của em đã xông điện B+ đo được ~330V, đốt tim 6.4V nhưng tiếng nó kêu như mèo lại còn bé nữa ah
bóng em dùng toàn của nga thui ah...



thế này thì hàn mấy con tụ 22u,47u/400v.. sẽ bị vướng, hơi khó hàn do mặt sau không có pát mạ xuyên lỗ



Bác Hải Nam: gain bé, kêu nhỏ là đúng rồi. Mạch này có 1 tầng khuyếch đại áp nên kêu nhỏ. Muốn kêu to có 2 phương án.
1. Lắp thêm rề rời. Hoặc bác có rồi thì cắm rút thôi.
2. Lắp thêm 1 tầng khuyếch đại áp nữa. Nhưng cần có nguồn đốt tim phát sinh



Cố lên cụ hehe



@ quangnt: chơi như vậy đi bạn
Cụ nongdanfo: thía thì toi em roài...



@Nam: đục khoét ngại chết, thôi tớ câu dây .. cho lành.
@All: cụ nào có sơ đồ opt cho Fe25 quẳng lên cho em dòm tí, fe28 đẹp khó kiếm, ths all
@cụ Luân: nguồn bao nhiêu thế nào cụ nhỉ, ai làm rồi mách giùm em phát, ths
@cụ lông rân phố: thêm quả 12ax vào mở đầu có ổn không cụ?



Em sinh sau đẻ muộn chỉ biết nhiêu đó thôi. Nhà có gì thì táng vào thôi.
Thấy cụ Mít gjà bảo nếu ko còn dư đường đốt tim nào thì chơi 1 em bóng bút chì là ok. Vì em nó ăn dòng ít.
@ : Cụ Hải Nam :
Cụ sờ thử 4 bóng công suất xem có nóng đều không ạ ?

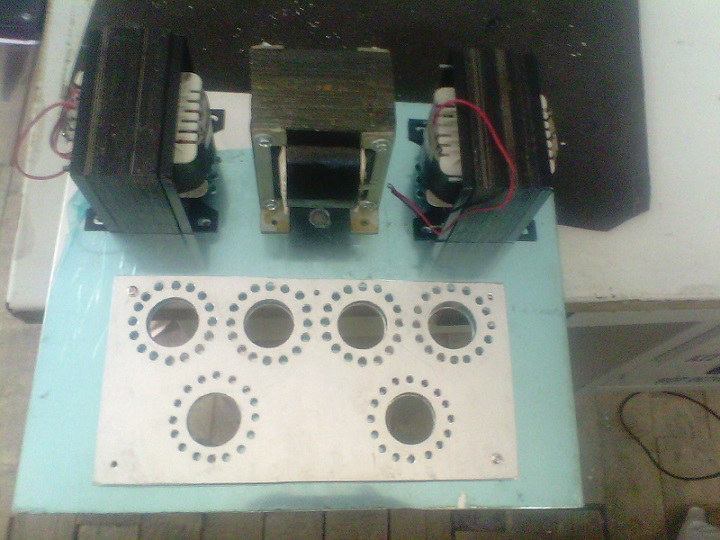

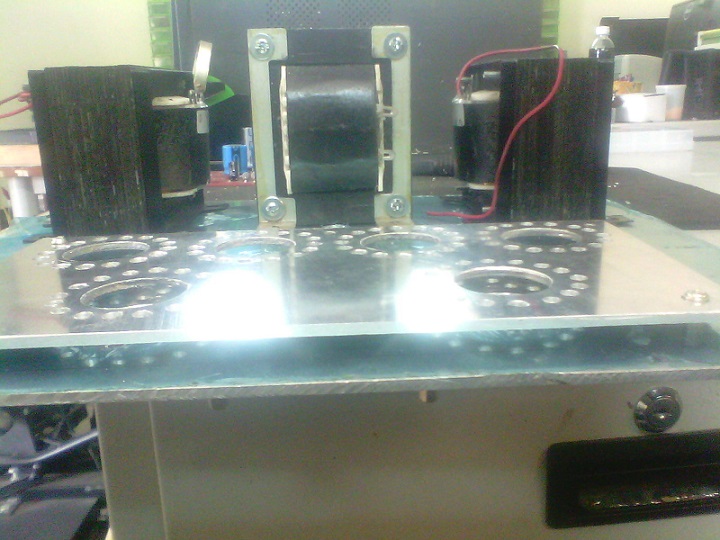

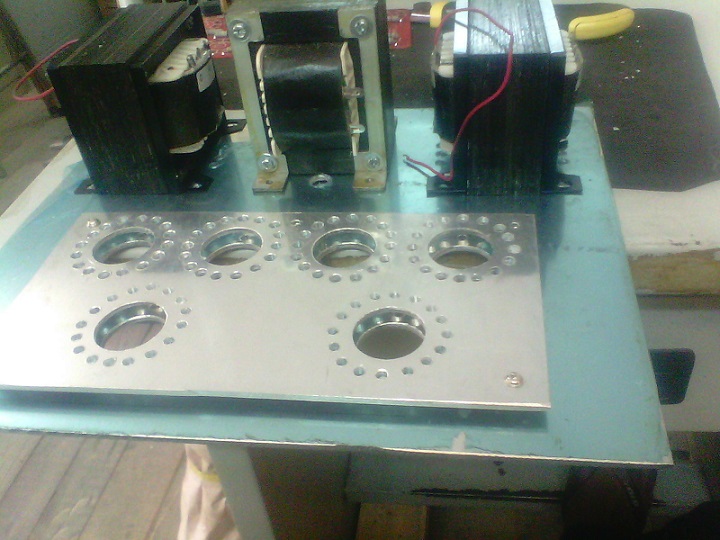

Híc. Chassis cuối ngày. Của em xấu quá các bác ơi

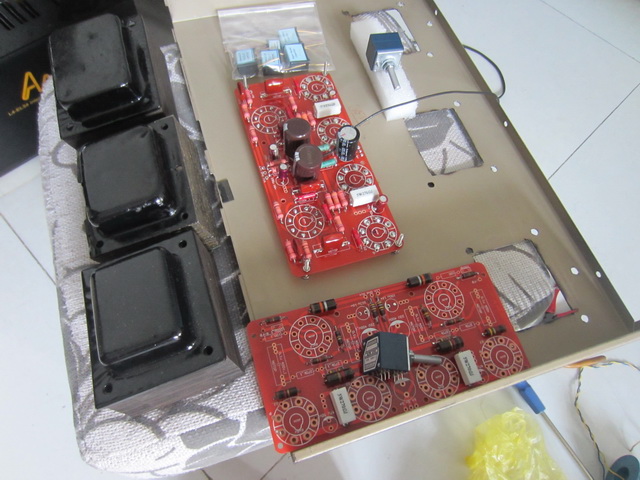

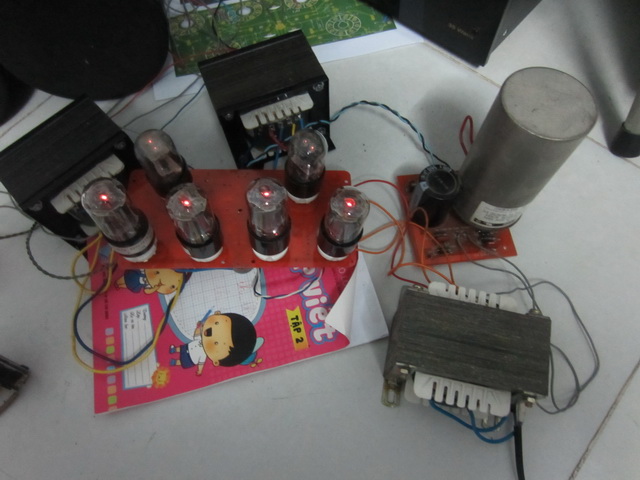

Chasic bác tự làm à, ??? Anh bận quá , hôm nay mới lắp Bo và quấn xong cặp OPT của bác và đo kiểm chạy luôn rồi nhé bác....âm thanh khá tốt..10W tưởng chừng nhỏ, ...nhưng không hề nhỏ chút nào. Các bác làm dự án này nếu nắn điot chạy áp 330VDC là ok, áp G1, G2 cũng khá cân bằng nhau ở mức 320 VDC...Mạch rất đơn giản lắp đúng vào các giá trị , đấu nối theo hướng dẫn sẽ chạy ngay. Trường hợp có vài bác pm hỏi sao âm thanh nhỏ quá...các bác xem lại OPT quấn chưa đạt yêu cầu hoặc ko đúng với sơ đồ mạch. Đây làm bộ chạy test thứ 5.... Mai sẽ đóng gói chuyển cho bác luôn nhé. . Mời bác xem hình này.



nhìn mê quá bác ơi. nếu bác chuyển full option như thế này thì thiệt hại bao nhiêu vậy bác Luân?
thanks



cảm ơn bác nhiều nhé. Khi nào có dịp mời bác ghé ra nhà bọn em chơi. Hi



Mạch này đèn CS chạy tổng dòng bao nhiêu anh Luân?
Áp trên con R250 bao nhiêu vậy?
Thanks anh về cái pcb - "gift" nhé!



CS hơn 10w, vị trí tại TẠI R 250: ÁP 20-21V NHÉ

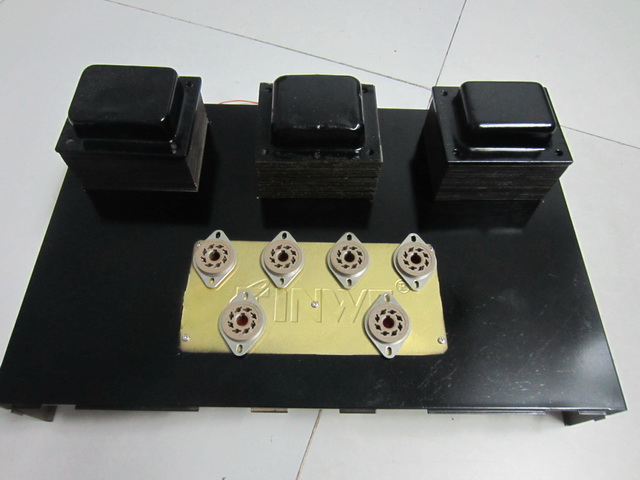

Cám ơn bác Luân em nhận được 2 bộ full rồi i...giờ bắt đầu thi công. Cái chasic bác làm giúp em đơn giản mà khá đẹp...

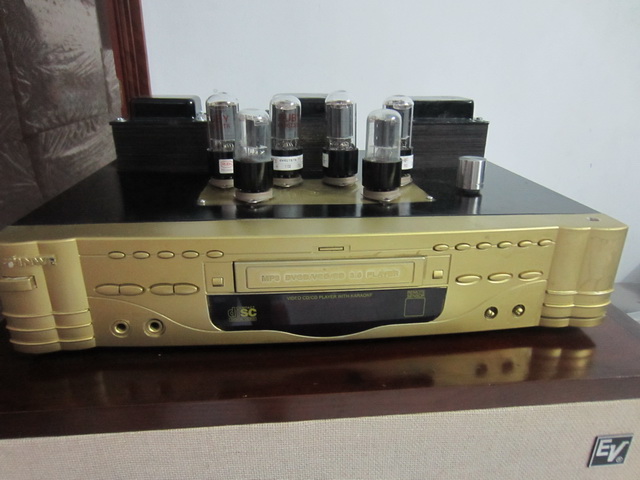

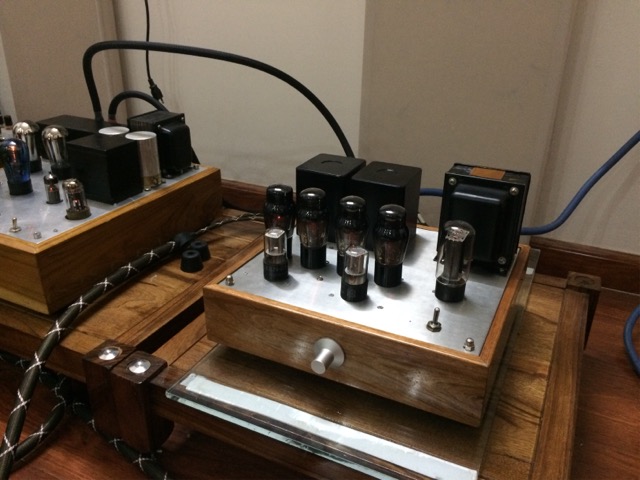

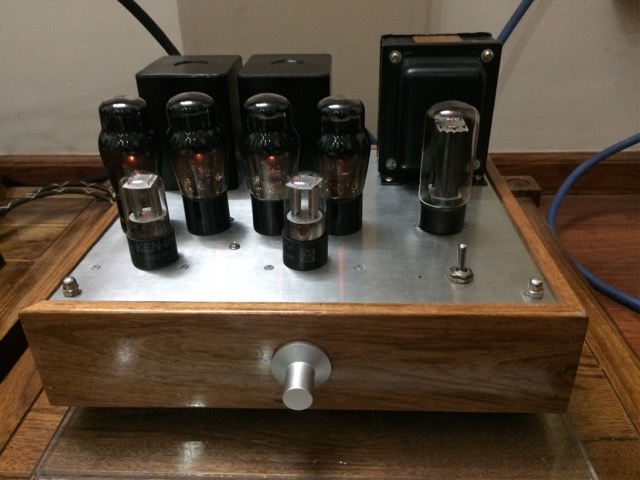

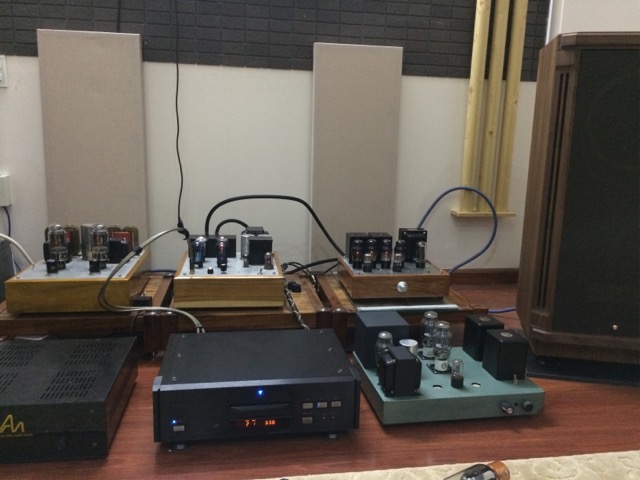

Sau 1 tuần khoan cắt, hàn và cân chỉnh thì em cũng đã hoàn thành amp của mình, chính thức gia nhập vào đội hình đèn nhà em. Xin được show tấm hình khoe hàng.



Đẹp quá bác...nhìn bộ bóng 6V6 L kết lắm rồi nhé ...Tiếng Bass quá tốt rồi...



Em tự chế lại theo sơ đồ dành cho EL34 PP bên xưởng của bác Tea, Nếu bác ko chê em tọc mạch thì để em vẽ đem lên :mrgreen:



Cám ơn bác Luân. Mông má tí để lên hình chứ nhìn ngoài xấu tệ
Em cắm bộ 6F6 kenrad nghe âm mềm như...SE vậy.
Có một thắc mắc nhỏ mong các bác đi qua giải thích giúp em. Trong mạch này em không thấy con trở thoát cathode cho bóng 6SL7 :roll:

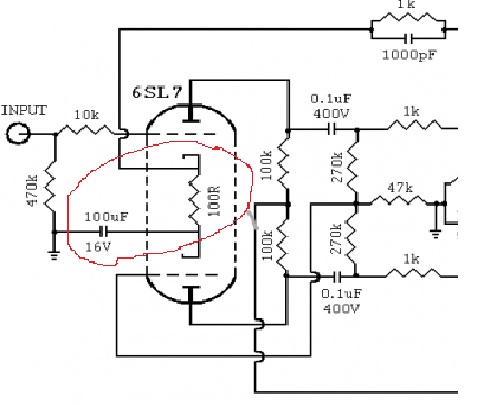

Đối với mạch này bác cần quan tâm ở điểm này (phần khoanh tròn màu đỏ) ,6SL7 cathode dùng từ 100U để 470u, cathode điện trở 100 ohm đến 47 theo châu Âu, để cải thiện quá độ tần số thấp.
***Điểm lưu ý sau:
Secondary: 0-250-270,0.22A cầu transistor chỉnh lưu, hoặc 270-250-0-250-270v , điện áp chỉnh giới hạn mạch với 250V được yêu cầu, khoảng 8w, với giới hạn trên cho các mạch đòi hỏi một điện áp 270v, khoảng 10w.
6.3V 4A cho 6V6
3.15-0-3.15V, hoặc 6.3V 1.5A cho 6sl7
-OPT : Output: Primary: 7-10k, nó được khuyến khích dùng 8k.



Nhìn nghiện quá bác ơi.

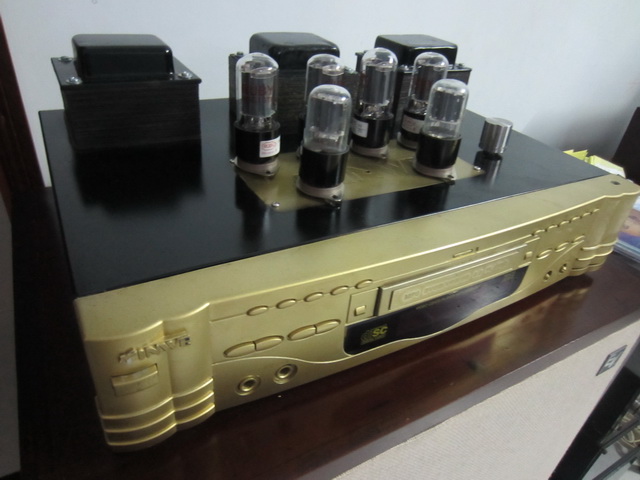

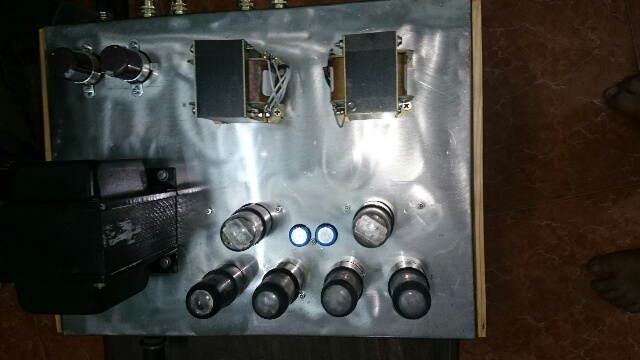

Cuối cùng Dynaco 6v6 của em cũng hoàn thành...Cám ơn bác Luân đã hỗ trợ tư vấn lắp ráp và gia công bộ chasic lên bóng nhìn cũng rất đẹp...à

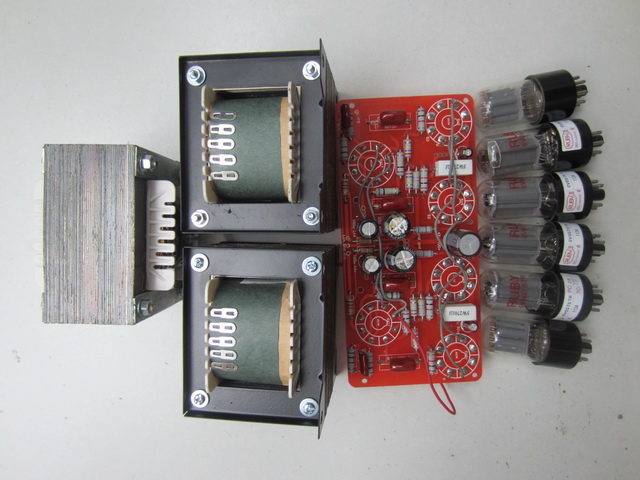

Trọn bộ của bác HIENVINH_7990 , OPT và Nguồn mới xong...Tối nay chạy test hoàn chỉnh sẽ chuyển cho bác vào ngày thứ ba nhé
