Cùng làm Amply Đèn Dynaco 6V6 PP mạch khá hay

Đã bác nào triển khai dự án này xong chưa nhỉ ?
Nhà cháu có mấy câu hỏi nhờ các bác chỉ giúp vì chỉ biết hàn thôi, chẳng hiểu gì cả.
Trở 250r, dùng tạm 240r có được không ?
Opt lopent đấu chân đèn thì chân P hàn vào P, U hàn vào G đúng không ạ ? Có cần phân biệt chân P1 và P2 là bóng nào không ?
Dây điện cao áp đi trong mạch dùng dây đồng 0.8mm vó ổn không hay phải thay dây to hơn ạ ?
Cám ơn các bác



- Dùng tạm 250R được
- Bác dùng UL thì hàn chân 9 của đèn CS với UL1-Ul2 lần lượt ( nếudùng UL thì bỏ trở 100R đang nối từ 7 -> 9 )
- Cao cáp dòng thấp nên dây 0.8 là thoải mái



Đèn 6v6 có 8 chân mà Tinh ơi.
Mà vì mạch này đèn bố trí hàng dọc nên mình không biết bóng nào là bóng 1, bóng nào là bóng 2, hichic.



em xin lỗi, đầu cứ nghĩ EL84 . Bác chủ có up sơ đồ nối ở trang 1 mà anh



Ko có UL chắc nối cực G2 qua con trở 1k ra B+ quá

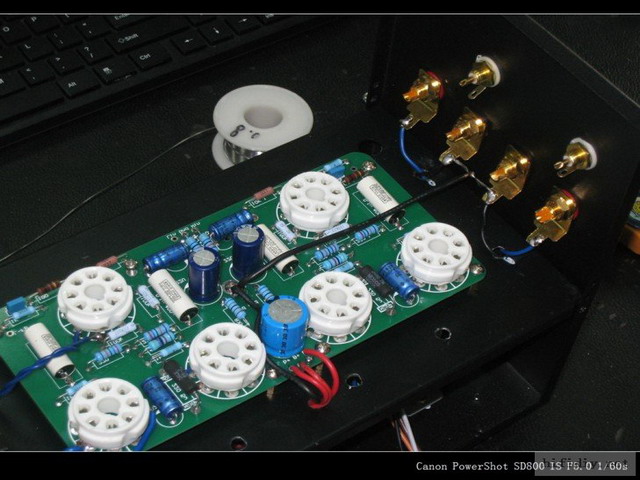

Có bác nào hàn bo chưa show em xem cái. Hình như em hàn lộn chân đèn. Chân đèn em đặt chân mặt có chữ



Ko bác nào làm tiếp ah, em đang hóng để hưởng ứng



Các bác kiên trì và dũng cảm thật.Vẫn không bác nào show ảnh hiện trạng.
Bác Luân cho em hỏi thêm là bóng 6h9c, thì chân cấp đốt tim là chân 7 và 8 trên mạch cua bác đúng không ạ.
Em hàn xong thì các chân này đo đều 6,4v nhưng cắm thử thì bóng không sáng. Có thể do cái gì nhỉ ?
Cám ơn các bác.



Bác đo lại 2 chân đèn 7 và 8 xem có bị đứt tim đốt khg. Trên pcb chổ chân 7 và 8 có 2 cái lổ để hàn dây đốt tim bác kiểm tra kỹ lại nhé hoặc đế cắm đèn tiếp xúc khg tốt vệ sinh lại là ok.



Khả năng bác hàn nhầm mặt bo giống em hehe



Cám ơn bác Tomyca,
Em đo điện áp tại lỗ 7,8 chân đế là 6,4v.
Có lẽ phải xem lại bóng rồi.
Tiện đây, các bác biết chỗ nào bán bóng 6SL7 hợp lý thì chỉ em với ạ



Ơ, hình như thế thật bác Muihex ơi.
Em thấy chữ của em toàn xuôi cả, ko thấy chữ ngược như trong hình



Tất cả các bác hàn giống theo PCB em đã post trang đầu là chuẩn xác, không nên lật ngược mặt dưới hàn nhé. Tất cả hàn mặt trên..



Khả năng bác hàn nhầm mặt bo giống em hehe[/quote]
Ơ, hình như thế thật bác Muihex ơi.
Em thấy chữ của em toàn xuôi cả, ko thấy chữ ngược như trong hình[/quote]
Tất cả các bác hàn giống theo PCB em đã post trang đầu là chuẩn xác, không nên lật ngược mặt dưới hàn nhé. Tất cả hàn mặt trên..[/quote]
May quá, cám ơn bác Luân nhiều.
Em hàn mặt có chữ, chắc giờ về chỉ cần vệ sinh, kierm tra lại bóng thôi.
Bác Luân có chú ý gì cho anh em lúc đóng điện không ạ
Cám ơn bác



Ơ, hình như thế thật bác Muihex ơi.
Em thấy chữ của em toàn xuôi cả, ko thấy chữ ngược như trong hình[/quote]
Tất cả các bác hàn giống theo PCB em đã post trang đầu là chuẩn xác, không nên lật ngược mặt dưới hàn nhé. Tất cả hàn mặt trên..[/quote]
May quá, cám ơn bác Luân nhiều.
Em hàn mặt có chữ, chắc giờ về chỉ cần vệ sinh, kierm tra lại bóng thôi.
Bác Luân có chú ý gì cho anh em lúc đóng điện không ạ
Cám ơn bác[/quote]

Bác bám theo hướng dẫn trang đầu là chuẩn xác...mạch này rất đơn giản mà...Bác lưu ý cao áp tuỳ theo nắn đèn hay diốt thôi à..



May quá, cám ơn bác Luân nhiều.
Em hàn mặt có chữ, chắc giờ về chỉ cần vệ sinh, kierm tra lại bóng thôi.
Bác Luân có chú ý gì cho anh em lúc đóng điện không ạ
Cám ơn bác[/quote]

Bác bám theo hướng dẫn trang đầu là chuẩn xác...mạch này rất đơn giản mà...Bác lưu ý cao áp tuỳ theo nắn đèn hay diốt thôi à..[/quote]
Cám ơn bác Luân, em nắn diode thì B+ toàn mạch và tại các bóng là bao nhiêu nhỉ.
Có bác nào biết chỗ bán đèn 6SL7 ở HN không nhỉ.
Em téo mất quả 6h9c rồi, hic hic



Bác xem lại trang 1 hay 2 gì đó có anh tomyca anh ấy pót cái link bán bóng ở hn đấy ạ bóng nga. Rẻ cực kì bác ạ.. bác xem lại đi nhé

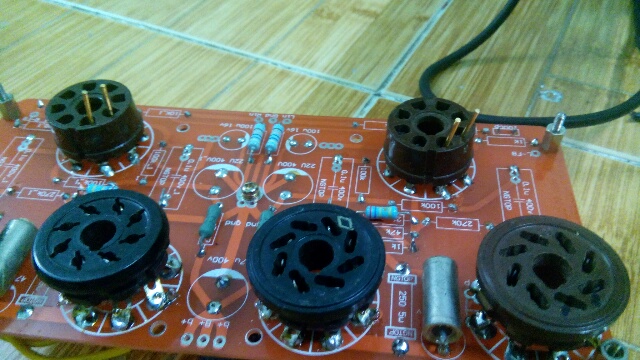

Nếu bác hàn đốt tim vào vị trí em cắm cọc trong hình thì có nghĩa là bác hàn vào P và G đấy ạ. Vị trí đó là chân 1 và chân 2. Và như vậy là nó ko sáng. Ko biết 6V3 dòng khoảng 3A vào p và g có sao ko các cụ nhỉ. Có cụ nào thử bóng hịn chưa ạ



Chết thật, em hàn đốt tim đúng chỗ bác cắm cọc mới đau chứ.
Chân 7,8 của nó nằm liền đó à bác Muihex?
Bây giờ mà nhấc chân đèn ra đảo lại là mệt đây nhỉ



Bác nhấc chân ra ko lẽ một mặt cắm 6v6 , mặt kia là 6sl7 à. Dựng đứng bo lên à

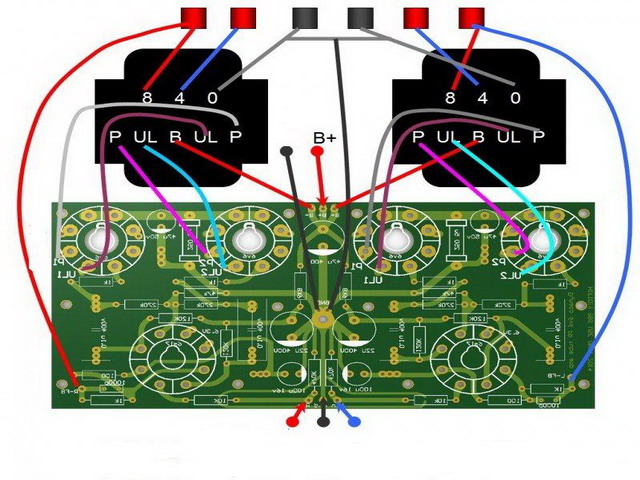

Các bác lắp theo hình này là đúng nhe .

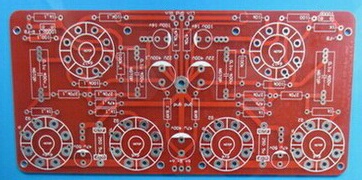

Bác nào cầm cái bo màu đỏ của A Luân mà chưa hàn : up lên giúp (cả 2 mặt nhé) cho mọi người so nhé .



Đây cụ. Tối về em bắt đầu tiến trình cắt mach câu dây hihi
Em dự tính câu dây cắt mạch theo định luật "gương phản chiếu"
Cắt rời tất cả các đường mạch dẫn đến chân đèn. Chia đôi chân đèn theo trục dọc. Nối đường mạch bị cắt sang phía chân bên kia. Ví dụ đường mạch nối với chân số 7 ta sẽ đấu sang chân 2



Khổ vậy bác ơi thời gian cắt mạch bác xã hết lk và chân đèn ra, lật cái bo mặt có chử úp xuống, cắm lại lk và chân đèn vào hàn lại thôi, nếu bác muốn khoe đèn thì chỉ hàn lại bộ chân đèn sang mặt khg chử là ok.
Chú ý với bo màu đỏ này thì nhốt chuồng gà hay khoe đèn : bộ chân đèn luôn nằm bên mặt bo khg có chử.



Bác nhầm.
Chân đèn 6V6 hiện đang đúng bác ạ. Em nói vậy là bác hiểu chứ



Thế thì còn mỗi phương án này thôi bác Muihex nhỉ ?
Không lẽ lại làm đèn cả 2 phía thì hài chết.
