Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Nghe được hay kô ... e chửa biết dưng mờ về khoản rút cắm để tét sao-cạc thì cái PC nhà em ... tiện lợi hơn :lol: kụ rứt khoát kô cung khai cái chỗ em tô đỏ ah ???



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

cái vụ đó Thím bồ câu đã tính toán và cho ra bảng thông số ở mấy trang trước rồi cụ ơi, Em đoán là cụ chưa đọc kỹ topic mừ :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

nhất trí sài nguồn com-bíu-tờ nhá bác lo-vè :wink: .
Bác bocau cho 2 cái file excel không hỉu chi , xe-ma thì em còn biết chút chút . :evil:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hây dà Bác làm cái nít như thế lày anh em cầm ra nhật tảo họ chỉ lên tầng....... 8 mất thôi ?! bác nên cho rõ từng lk hoặc bộ lk 1 chút ạ .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hic, các thím thông cảm. E tạm liệt kê các linh kiện như vậy. Đợi hôm nào có bo e làm 1 mạch ưng ý nhất thì lúc đó sẽ có 1 lít đầy đủ tên, chủng loại và giá trị gửi cho các thím tham khảo được ko ạ?



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hì, cái này ko có ích cho thím chút nèo seo?!

Theo e biết thì nó là như thế này:

PartType là loại linh kiện
RefDes là tên của nó trên bo
PartDecal là kiểu vỏ của nó
Pins là số chân
Layer là lớp nó đang nằm
Orient. là hướng xoay của e nó
X, Y là tọa độ của e nó
SMD là cho biết e nó thuộc dạng dán hay xuyên lỗ
Glues thì bảo e nó có đang được dính tại tọa độ đó chưa

E thấy cái này cũng có lợi cho việc thiết kế mừ.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Bác bồ câu chơi chuyên nghiệp quá. Vụ Glued này có liên quan đến nghề em nên em muốn tám thêm cho rõ tí. Theo bảng Excel em thấy cột Glued diễn tả là linh kiện đó có cần keo tại điểm cắm hay không. Số là keo này (tên chuyên dùng là Chip bonder) dùng cho linh kiện dán nếu nó nằm ở mặt "chì" (solder side) để khi qua máy hàn sóng linh kiện không bị rơi ra khỏi board. Giá trị FALSE trong cột chỉ ra là tất cả linh kiện đều không cần keo vì hoặc chúng là linh kiện đâm xuyên hoặc là linh kiện dán nhưng nằm ở mặt linh kiện (component side) nên không tiếp xúc với sóng hợp kim hàn nếu có sử dụng máy hàn sóng. Khi cần keo này được phân phối trên board bằng máy chuyên dùng (Bond/Glue dispenser) hay chỉ đơn giản là in như kéo lụa. Sản phẩm phổ biến nhất do Henkel Loctite sản xuất có tên là Chipbonder 3616.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

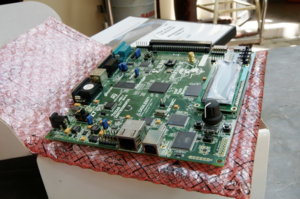

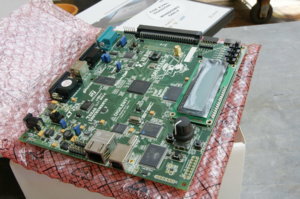

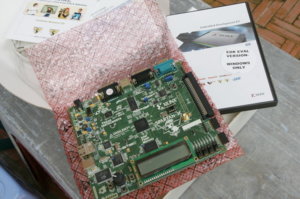

Em mới luộc của Thím Bồ câu bộ KIT Xilinx, chộp vài tấm hình lên khoe với các Bác



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thím Bồ câu cất giữ bộ này đã lâu nhưng sao thấy còn mới tinh :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

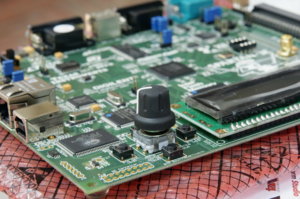

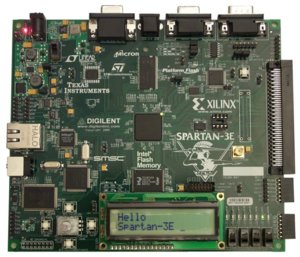

Bộ KIT này đầy đủ các giao tiếp để tha hồ mà chọc ngoáy



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hì, vô cùng cảm ơn bác đã thay e giải thích tỉ mỉ công dụng của nó. E bổ sung 1 ý là trên phần mềm layout thì chức năng này dùng để chống xê dịch linh kiện khỏi vị trí đã đặt...



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Ái chà! Thế là bác DIY_Lover giống như "rồng thêm cánh" rồi. Có cái KIT này bác tha hồ chọc ngoáy và thử nghiệm phần mạch DF của bác rồi. Ah, hay là để em design phần mạch DF, với nghiên cứu phần nhận tín hiệu S/P-DIF trên các ngõ trên KIT và cho qua mạch DF, sau đó xuất ra. Để khi nào code xong, em mang qua nhờ bác thử, nghe chất âm thử thế nào nhé, có hơn tín hiệu đi thẳng qua mạch DAC không. Để hôm nào xong em sẽ gọi cho bác. Ah, mà bác cố gắng xong mạch DAC trước lúc mạch DF của em xong đó nha! Hihi... Mong sp của bác sớm hoàn thành...



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hic, e cũng muốn có thời gian để làm phục vụ ae nhưng hiện giờ bận quá, lo cái DAC này cho ổn tí đã đó mà. Nếu bác làm giúp e thì hay. E ủng hộ bác.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hoan hô bác đít mê đi a !
Theo e thì bác nghiên cứu kỹ chổ đồng bộ clock đó. 44,1 và 48khz này khó chịu quá. Tương thích được cả hai coi bộ khó ghê. Chắc phải dùng ASRC quá các bác nhể !



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Ngại quá! Thui Bác thích thì cứ viết rùi đem qua em test chứ chờ Thím bồ câu nhà Em thì . . . tới kỷ niệm 1000 năm Thăng long mới xong quá :mrgreen: :lol:

Em mà thành "rồng thêm cánh" thì công đầu thuộc về bác đó, chỉ sợ thành "gà cụt đuôi" thì hổng biết ăn nói làm sao với bà con :wink:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Cám ơn bác bồ câu, em thì cái gì cũng thích làm thử, nhưng chắc cũng phải còn học hỏi bác nhiều thứ mới có thể làm được. Dùng ASRC hay là một giải pháp gì hay hơn chắc bác cũng đã nghiên cứu nhiều rồi nhỉ! Hay tạm thời bác cứ cho ra sản phẩm mà đáp ứng một trong hai thôi. Anh em đang rất nóng lòng mong kết quả của bác.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em cũng chỉ mới bắt đầu tập tành phần DF này thôi, chưa có nhiều kinh nghiệm. Thấy bác bồ câu chuyên nghiệp quá, chắc là "chiên da" rồi. Em đang chờ sản phẩm của hai bác đây.
