Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thím Bồ Câu cũng đang mô phỏng DF trên Matlab thui Bác à :mrgreen: , chắc cũng lâu lâu nữa mới xong. Mà Bác rành vụ này thì nhảy 1 tay dzô luôn đi, Bác cần mô phỏng mô pheo gì thì Em đưa cái "Kiss" về mà dùng chứ để bên Em thì ngày nào cũng cầm ra cầm vào ngắm miết lỡ hỏng cái thì toi :lol:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

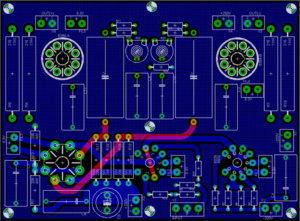

Trong lúc chờ đợi các Thím ra bo DAC thì phần IV iem đã xong phần thiết kế mạch in, Mạch IV này kéo trực tiếp Headphone 200 Ohm được luôn đó nha



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ, e cũng chỉ mới tập tành vào lĩnh vực đầy thử thách này thôi thím à, nên cũng chưa biết gì nhiều. Mới được các bác gạo cội trong phố rùm chỉ vài chiêu nên cũng chưa thấm vào đâu. Hy vọng sẽ được học hỏi thêm ở các bác. Cảm ơn các bác trước.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hic, e "chiên trứng" còn cháy thì "chiên da" chưa được đâu thím à, còn học hỏi nhiều lém...



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

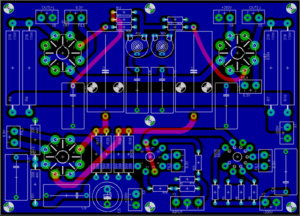

bản vẽ mạch IV thí nghiệm hoàn chỉnh đây ạ



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Phù, em mới tính toán lại mạch nguồn nên gửi các thím bảng linh kiện. Các thím có thể chuẩn bị linh kiện làm mạch nguồn theo bảng này.


BC kính báo !



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Lâu wá! em hát trước đây. trong khi chờ đợi cái board I/V của Bác em hát tạm bằng cặp B/A step-up! :mrgreen:
Chất âm: hay ngang với ....DVD "Quiseng" :lol:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em xài toàn LK tháo máy thui! , từ IC cho đến tụ điện.
Kính Báo!



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thay mặt cho các fan TDA1541 em nhiệt liệt phản đối cách ngược đãi con IC của bác :

1- Bộ nguồn ổn áp có 1 lần như vậy chưa đạt.
2- Các tụ 0.1 ở chân TDA bèo nhất cũng dùng tụ MKP.
3- Dùng biến áp xuất âm cho TDA thì còn đâu cái gai góc của tiếng mid nữa

Khấp báo



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Tìh hình là nôn nóng cho nó hát. Nên em hơi ...bạo hành chút ạ! . Sir cho em giải trình tí:
1. Ổn áp này có sẵn, nên em phang luôn cho tiện. Có cách nào bác bỏ nhỏ em cái, mốt em mod sau
2. Tụ này em tìm mua loại tốt tại HCM khg thấy có. Ở HN có bán thì chả bõ bèn ship shiếc. Em tháo trong cái CDP DENON cũ. Mấy bữa sẽ qua DIY-love thỉnh về mấy con panasonic gắn sau vậy! :mrgreen:
3. Bác quả là nhìu KN, phán như sách vậy. Hum qua em nghe thử thấy nó không có độ gai góc, xì xoẹt bằng cái CDP AKAI CD95 dùng cặp giải mã "PCM 56P" của BB mà em dùng làm cơ để thử. Chỉ được cái tiếng hát của mấy cái CDs Vocal thì mềm mại thui! Em đang làm cái phần tube Buffer cho em nó!
Tks Bác!



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em gom gần đủ linh kiện phần nguồn rồi, he he. Cho em hỏi là tụ 470nF, nếu có loại nó không ghi rõ là 470nF thì nó ký hiệu thế nào ấy nhỉ, 471 hay 472? Nếu em thay tụ 10.000uF bằng tụ 15.000uF thì tốt hơn hay xấu đi?

Bác Bầu Cô đã có list linh kiện cho bo DAC chưa để em đi gom trước đề phòng tăng giá



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Chúc mừng bác là người đầu tiên gom đủ 1 bộ linh kiện. Nếu e nhớ ko lầm thì 470nF sẽ ghi là 474 thì phải.
Theo e thì trong mạch lọc nguồn, trị số tụ càng lớn thì càng tốt ạ.
List linh kiện bo main thì bác chịu khó đợi e. E làm xong sẽ post lên liền ạ. Hì



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Gửi các bác danh sách linh kiện và trị số tham khảo của mạch DAC. Tổng cộng 128 lk nhưng cùng chủng loại cũng nhiều.



Dòng trên cùng của file có chức năng lọc và sắp xếp theo sự lựa chọn của các bác (ví dụ theo tên tham chiếu, giá trị, chủng loại...) nhằm mục đích dể theo dõi.
Có gì théc méc báo em.
BC kính báo.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hic, em đang định thêm mắm thêm muối cho dự ớn này. Đầu tiên là giao tiếp USB, ko biết có bác nào hứng thú ko nhỉ?! Có gì cho em xin vài lời khuyên hay chỉ linh kiện ... gì đó. BC xin cảm ơn.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

bác ra board đi rồi tính típ , làm cho nó nhanh 1 tí để còn mod , chỉnh sửa nữa chứ :wink: . Coi chừng quy hoạch treo thì chết :evil: .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Có USB cũng hay bác ạ, phòng khi chưa mua được Transport tốt.

Mấy con DAC và DIR thì mua ở đâu hả bác, có ở VN không, hay là đặt hàng mua chung. Trên bo DAC, nếu em lắp tụ 220uF thay cho 100uF thì có vấn đề gì không, tại em đang có sẵn tụ 220uF :lol:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ, cảm ơn bác cho ý kiến.
Mấy con DAC và DIR thì nghe nói sieuthiav.net có bán đó bác (http://www.sieuthiav.net/catalog/index. ... f23c118e39). Mua ở VN lun, bác liên hệ bác đó chắc là mua được liền. Giá DIR9001 là 125.000đ. PCM1798 là 150.000đ, PCM1794A là 250.000đ.
Vụ tụ thì bác dùng tụ nào cũng được. Miễn hàng uF thì dùng loại hàng uF, cỡ nF thì dùng cỡ nF là được. Bác lưu ý điện áp chịu đựng của tụ, đừng thấp hơn điện áp dùng trên mạch là OK.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Cục cưng của thím thía nèo rùi? Em đang đặt làm PCB. Khoảng 10 ngày nữa có. Hy vọng bác sớm cho nghe thử cái DAC của bác.
Thân.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hic, em cứ tưởng là đang làm con AD1853, chuyển sang con PCM1798 rồi ạ. Trong list linh kiện không có con PCM1794A, hay nó nằm ở bo khác. Vụ DAC này em chỉ chơi lego thôi, chứ ko biết gì hết, bác chỉ tận tình giùm. Thanks bác.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em đang làm phần tubebuffer cho DAC này. Vì nỗi tối chỉ làm được chút xíu. chắc phải mấy hum nữa mới xong. Hiện vẫn đang dùng OPT để làm I/V và xuất ra trực tiếp.
Àh! hum wa Kụ DIYlove mới tặng cho mấy con tụ 104 để upgrade :mrgreen:
Kính báo!



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ, đã chuyển rồi bác à. Con PCM1798 này cũng ngon lắm, hy vọng sẽ hay. Trong list bác ko thấy con PCM1794A là vì con này với con PCM1798 tương thích chân cẳng với nhau, có thể thay đổi cho nhau được. Bác thích dùng con nào thì mua con đó về dùng à. Nếu muốn so sánh 2 con với nhau thì mua lun cả hai, hihi. Kính bác !



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Đặt board rùi hữ bác .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Bác làm luôn cái modun này đi bác. em toàn nghe nhạc bằng PC không à.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ, e đã đặt bo rùi bác. Thời gian làm bo là 10 ngày bác à.
BC kính báo.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ, e sẽ cố gắng nghiên cứu nó sớm. Hiện giờ hình như đa số transport đều có ngõ vào USB nên nhiều khi ae cũng ko có nhu cầu nó nhiều lắm thì phải bác ạ.
