Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

chuyên nghiệp quá, đẹp quá , nhiều LK lần đầu em được thấy, không biết rồi sau này em có kiếm được những LK như vậy không



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Em nghĩ như thế vẫn còn cao quá, có cách nào giảm thấp nửa ko thím?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Em sợ xuống thấp nữa không có máy đo được



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Nếu như thế làm sao mà bào đảm được SNR > 120 dB bác nhỉ, em nghĩ noise càng lớn thì SNR sẽ càng bị giảm.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Ý em nói là điều kiện DIY khó mà có điều kiện phòng thí nghiệm để đo chính xác được mức nhiều nền thấp . Bác risc có kinh nghiệm gì đo SNR có thể chia sẻ không?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Dạ, đang nghiên cứu giảm nó đây ạ, nhưng mà sao khó quá!

Em đã đo thử nhiễu nền ngõ ra của con chip DAC mấy cái đầu CD củi thì thấy cái PCM1794 tốt hơn. Rứa mới kẹt !!!

Thím risc đã đo thử nhiễu nền con AD1955 chưa ? Kết quả thế nào ? Thím có phương án giảm nhiễu này xuống mức tốt nhất chưa ?

Em có trao đổi qua với Thím Dinhthuy thì được biết con AD1955 của Thím ấy cũng nhiễu nền tầm 150 - 200mV



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

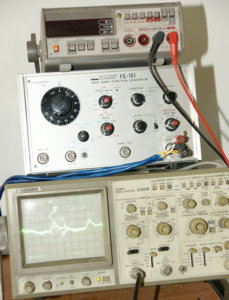

Máy đo của em đo được tầm max là 400Vp-p, tầm min là 0.5mV/ô, chỉ mong sao giảm Noise xuống tầm 1mV là đạt yêu cầu.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Đây là thím đo ở ngõ ra của chip DAC hay ngõ ra của mạch buffer đèn?

Thông số nhiễu đo tại các chân nguồn của chip DAC thế nào?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

hic hic noise mà giảm xuống được đến 1mV thì mệt đây , cái này đòi hỏi độ chuẩn về tất cả, từ thiết kế mạch đến linh kiện, lựa chọn LK phù hợp cho từng vị trí. Theo em là không thể trong điều kiện của VN mình.
Em có xxx ý thế này, thím thử thay tụ phần digital bằng sanyo OS-Con xem thế nào, em nghe nói là tụ tốt nhất cho loc nguồn Digital, hoặc Rubycon MCZ - MBZ em thấy tụ này hay được dùng để lọc nguồn Digital.
Trở thím dùng trở tốt hơn xem, cắm nốt cái Clock 24.576 vào xem có giảm đi được tí nào không?

ẹc ẹc bài post thứ 333 nên em mời thím một lon 333 giải khát lấy tinh thần chiến đấu với em nó. :lol:



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Ngõ ra của Chip DAC mới mệt đó Thím, ngõ ra qua mạch đèn lại là không thành vấn đề vì mạch IV của Em có S/N cực lớn.

Nguồn nuôi thì nhỏ hơn 0.2mV, còn khi cấp vô chip DAC thì nó lên 0.25V



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Mạch DAC của em noise level chỉ đạt khoàng 25-30 mV thôi. Máy đo của thím của hãng nào mà xịn thế? đo được tận 0.5mV/div? Em chỉ dùng máy đo cùi Infinium series của agilent, đo được 5mV/div là kịch kim rồi, RMS noise floor khoảng 400uV.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Thông thường em hay dùng spectrum analyzer để đo SNR, đo bằng cách này em nghĩ là đơn giản nhất.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Rứa là Thím thành công với con DAC rùi đó ! Em đang nghiên cứu cách giảm Noise xuống 1mV, nhưng chắc phải dùng thủ thuật thui.

Nhưng mà Noise Thím đo ngay chân I+ và I- hay là sau mạch I/V ?

Máy của em thì còn cùi hơn nhiều nhưng hên cái nó được thiết kế để đo tín hiệu nhỏ rất tốt



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Em đo ngay sau IV thím ạ. Em ko hiểu sao mạch của thím với bác dinhthuy bị noise nhiều thế?! Em dùng toàn loại tụ điện X7R cho mạch receiver, có lẽ là đây là sự khác biệt chăng?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Thím thử đo ngay chân I+ và I- xem sao, còn sau mạch IV thì có rất nhiều cách để giảm nhiễu nền này xuống dưới 1mV.
Nhiễu ở ngõ I+ và I- không liên quan nhau tí nào nên dùng mạch Vi sai triệt hổng hết được, kết quả ngõ ra Thím thấy 30 - 40mV là lý do trên.

Tụ thì Em có đủ loại kể cả loại đỉnh nhất cho cao tần là silver mica nhưng có lẽ vấn đề nó không nằm ở đấy.

Em đang tìm mượn cái DAC giá chục ngàn về đo thử để so sánh xem sao nhưng có vẻ hơi khó :mrgreen:



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Ý em nói là sau mạch opamp chuyển I/V đó thím, ko phải là sau mạch differential (em dùng output opamp chứ ko dùng tube nhu thím). Em ko nhớ là giá trị đo trực tiếp chân I- I+ là bao nhiêu nữa, em làm cung khá lâu lắm rồi.

Thím dùng tụ đỉnh của cao tần, nhưng thím biết hệ số thay đổi nhiệt của tụ thím đang dùng ko? Có thế nó thay đổi nhiều dẫn đế noise level cao chăgn?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Thím làm mạch 3 con Opamp như thiết kế của hãng cho trong datasheet ?



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Thím dinhthui có rảnh thì post cái mạch DAC lên cho anh em chiêm ngưỡng với, hiện giờ Em thấy cái mạch của thím thủy là thiết kế công phu và hoành tráng nhất đó!



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Đúng rồi thím, em đo ngõ ra của 2 con đầu tiên.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Vậy là đúng roài, sau con opamp nó cắt hết dải tần trên 1Mhz roài thì nhiễu giảm rất nhiều.

Vấn đề đau đầu mà Em đang gặp phải là không có cái nào cỡ như dCS Pucini để mình xem "Họ đã làm điều đó như thía nèo"



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Em nghĩ thím nên quan tâm dải tần số từ 0 - 22 KHz (in-band frequency) là đủ rồi, chỉ cần đo dược noise floor dứoi -120 dB là ổn rồi.



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

Dạ nghe lời bác em tạm post mấy board em chưa ráp vào chasis còn máy cũng đã chạy về nhiễu nó cũng khoảng của bác rồi ạ mai em sẽ post toàn cảnh " một đống bùi nhùi "



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

nguồn analog thấp và digital MPU



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

digital & DA , MPU



Re: Cùng làm DAC PCM1794 xuất đèn HAY - RẺ - DỄ . . .

và 2 chú AD1955 ....
Em Xin lỗi bác love vì post trên mục của bác nhé .hì
