Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Hehe, Lỡ mua thì Bác nhượng lại cho các Bác dùng CS8416 cũng được mà. Hàn trực tiếp thì thông số kỹ thuật tốt hơn nhiều Bác ạ.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Chờ Thím lâu quá Em chuyển qua thiết kế mạch I/V đặc biệt cho Em này luôn, bây giờ Em mới hiểu tại sao các con chíp DAC đời mới thiết kế dòng ra lớn hơn những con cũ nhiều lần.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Bằng cách nào thì bác cũng phải hàn SSOP 1 lần. Vậy hàn lên mạch luôn cho nó chuẩn, khỏi phải hàn thêm lần DIP nữa mất công hơn bác à, hì.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Bác hiểu rồi thì phải ra cái bo I/V đỉnh để em có cơ hội thưởng thức âm nhạc đỉnh cao với ngân lượng zero của em với nhé.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Cái I/V Zero Noise này dù chất âm rất tốt, không thể tốt hơn được nhưng ngặt cái trở kháng ra hơn cao nên quánh Bass hơi mềm mại, các Bác mà muốn Bass "khoẻ như sức mạnh đàn ông" thì phải dùng tầng I/V "845 Size" :mrgreen:



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

lô linh kiện DAC nổi mốc xanh rồi đó 2 thím :twisted:



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Rải ít muối bột dzô để khỏi bị mốc, ráng chờ thêm tí nữa cho nó quàng thiện cái DAC: "Gừng càng già thì càng cay" mà :lol:



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Hì, em đã đặt mạch cho các bác rồi. Chắc khoảng 10 ngày nữa là có hàng. Bác cố gắng chờ thêm vài hôm nữa nhé ! Chúc vui! Hì.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Mạch em đã chỉnh sửa và đang đặt làm PCB cho các bác DIY đây...



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Hừm, Thím vẽ dzầy mà hổm rày dấu tui, mấy bữa trước hàn mấy con trở chán chết :mrgreen:

Còn bo nguồn mô rồi Thím ơi ?????????????????



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

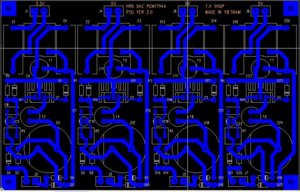

He he, bo nguồn đây rồi,
so-ry Thím

Mà sao cái bo này xanh lè xấu quá dzậy ?



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Mai Em vẽ phần I/V đèn post lên các Thím xem nhé.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Báo cáo các Cụ là phần nguồn của DAC Em đã lấy về rồi, đang lắp thử và đo đạc thông số.
Xử dụng toàn linh kiện cỏ mà mấy cái bo thí nghiệm đợt trước test thấy quá tốt.
Nhờ Bác Bồ Câu gởi dùm cái sơ đồ mạch nguồn để các Bác đã nhận bo về biết cách lắp ạ (Em cũng nằm trong số đó :mrgreen: )



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

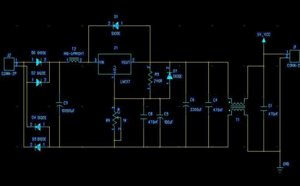

Hì, bây giờ thì em xin post mạch lên cho các bác tiện lắp mạch đây ạ.


Mạch này em vẽ theo tiêu chí đơn giản mà hiệu quả đề chúng ta cùng thực hiện cho nó dễ, hì.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Bo mạch cho DAC PCM1794 đã sẵn sàng được 50%



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Bo nguồn gồm 4 nguồn DC cách ly:
- 3 nguồn +5V
- 1 nguồn +3.3v



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Nguồn này tương đối rẻ và cho kết quả tốt: dùng ic ổn áp rẻ tiền LM317 và một số liệu pháp lọc nhiễu cho ra kết quả tốt không thua gì những IC hàng đỉnh.



Re: Cùng làm Tube DAC PCM1794 HAY - RẺ - DỄ sơ sơ . . .

Chúng Em sẽ chuẩn bị 20 bộ bo DAC PCM1794 để phổ biến đến các Bác mê lắp DAC

Bộ bo này gồm 2 bo:
- Bo nguồn
- Bo DAC PCM1794

Chi phí là 200k/bộ

Các Bác đã tự nguyện đăng ký trước đây xin vui lòng xác nhận lại giúp

Danh sách chính thức được tính từ post này trở đi



Re: Đăng ký bo DAC PCM1794 HAY - RẺ - DỄ . . .

Cho em xin đăng ký 1 bộ nhé.



Re: Đăng ký bo DAC PCM1794 HAY - RẺ - DỄ . . .

Em xin đăng ký 1 bộ nếu còn (em đăng ký lần đầu).
Cho em hỏi thêm là có khuyến mãi "hướng dẫn sử dụng" không vậy bác, em chưa biết gì cả.

Cương - 0908016911, em ở SG.



Re: Đăng ký bo DAC PCM1794 HAY - RẺ - DỄ . . .

Cũng như các topic trước đây, Em đang lắp bo mẫu để cùng các Bác làm đây, cũng khá đơn giản với người đã từng DIY.



Re: Đăng ký bo DAC PCM1794 HAY - RẺ - DỄ . . .

Em thấy chưa có phần IV. Phần này dùng pre ngoài hả bác?



Re: Đăng ký bo DAC PCM1794 HAY - RẺ - DỄ . . .

Dùng thêm 1 pre có gain khoảng 3 lần là ổn, em ghép DAC này trực tiếp với Pre HRD Dz-1s nghe rất tốt.

Qua mấy lần test với các DAC khác thì PCM1794 xuất trực tiếp từ DAC cho kết quả được đánh giá rất tốt, tiếng Mid rất gai góc và ngọt, dải cao chi tiết, dải trầm sâu nhưng nhẹ nhàng, thanh thoát.
Lý do tại sao Em đưa ra giải pháp này là vì bản thân con PCM1794 có dòng tới ra 8mA, gấp 4 lần con PCM63, AD1865 . . . và một số thiết kế người ta song song 4 con PCM63 để xuất trực tiếp (thì lại tương đương với 1 con PCM1794) để lấy hết chất âm của con chip DAC.
- Tầng I/V coi vậy chứ không dễ tẹo nào, Em thấy đa số các mạch I/V mà AE ta hay dùng chưa ổn. em đã thử nghiệm một vài mạch I/V thì thấy rằng xuất trực tiếp qua 1 con tụ nối tầng là cho kết quả tốt nhất/giá thành.
