Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Có tụ là sẽ xãy ra "đấu tranh giai cấp" ngay đấy ạ => Em ủng hộ mạch của cụ Dze



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hì Hì tiện dụng quá . Bác chọn mạch 1 đi để các bác tận dụng luôn chỗ trống của cái rề ạ , chỉ cần tách 1 cái là sang DAC .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em nghĩ nếu dùng giải pháp lấy Iout như bác bocaungongac dự định thì mạch này không làm buffer theo kiểu ground grid được



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Why not ?



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Liên quan tới phối hợp trở kháng quân sư ơi



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em nghĩ là có thể được nếu thay đổi R IV ạ .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

chết em sorry cái tội ở em ko xem kỹ bác ấy làm PP ... thật là . nếu dùng thì chắc đầu ra phải thêm tụ còn gid 2 vào out + or - vậy . hì em cải " lùi " mạch vậy .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

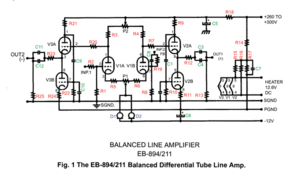

- Các mạch Em đề cập ở trên chỉ là nguyên lý và cách phối hợp các linh kiện bán dẫn và đèn, theo em thì ngõ xuất nên dùng mạch vi sai đối xứng là tốt nhất, vừa triệt nhiễu, vừa giảm méo.


- về phần output nếu muốn dùng mạch gnd-grid vẫn được bằng cách tăng trở cathode lên tầm vài kí đến vài chục ký và đầu kia của con trở kéo xuống điện áp âm vài chục Volt. Có thể bỏ luôn con tụ nối tầng bằng cách kéo grid xuống âm 1-2v (adj) và bypass xuống mass bằng tụ.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thông số về output của AD1865



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thêm một đề nghị về phần tube output, mạch nguyên lý này thấy hơi kỳ kỳ nhưng vì tác giả không cho giá trị linh kiện nên không dám bình luận



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Chả hiểu sao mấy con chip của ESS rất hay được dùng trong những sản phẩm rẻ tiền của anh Ba



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Đấy đấy, con AD1853 là 24 bits/ 192kHz chứ có phải đùa đâu, mà con này thấy giá cũng đâu có mắc( có khi lại rẻ hơn AD1865), lại có thể set mode không cần VXL điều khiển. Chỉ dùng 1 nguồn 5V phần analog, có đường ra differential nữa, tha hồ cho thím Lớp xài nhé. Theo em có thể làm 2 option, ai dùng chip DAC nào thì dùng. Correct me if I'm wrong



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

- Ừ hén, Em mới đọc datasheet em AD1853 này, trước giờ cứ nghĩ là số lớn phải xịn hơn số nhỏ
cám ơn Thím LớpA đã nhắc nhở !
Mà không biết Lão Bồ nông layout xong chưa mới chết đây chứ, nếu mà chưa thì chắc bọn Em lại chuyển qua con này quá. Bắt đền thím lớp A và thông tin hơi trễ :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

cái mạch này giống như kit pre hay rẻ dễ phải không bác



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ đúng Bác ạ, nhưng vấn đề khó là mạch này cho gain nhỏ quá (~5 lần) nên chưa ổn lắm, Em đang mô phỏng để tìm ra một giải pháp có những đặc tính đặc biệt như mạch này, một gain block không giống bất kỳ cái nào ở trên nhưng kết quả vẫn còn mờ mịt lắm



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

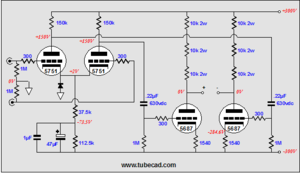

đang ngấp nghé mạch này nhưng thấy vẫn không ổn lắm



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hoặc mạch này



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Về lý thuyết thì ok, nếu triển khai thực tế thì can anh Díp-lớp 1 can thật to bởi âm chất của loại mạch này không đáng để làm.
kính báo



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

hehe, không biết Cụ ThuỷTL chê thiệt hay giả nhưng chiêu . . . của Cụ đúng chỗ roài
Hai mạch mà Cụ tô đỏ ở trên mà hai phương án mà Em nhắm đến :mrgreen:
kính báo



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Còn một cách đơn giản hơn là thím tải anode bằng CCS thì không còn ngại vấn đề phối hợp trở kháng nữa.

Mạch GG là một trong 2 loại mạch mà em thích nhất và luôn ưu tiên ứng dụng mỗi khi có dịp, kể cả chơi vào phần công suất. Dùng mạch này với DAC về lý thuyết là rất ok rồi. Nhưng không phải bóng nào cũng hợp với mạch GG đâu. Hi-Gm thím nhé!

Nếu nối thẳng không qua tụ thì thím lấy luôn con Rk để làm R I/V.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Còn một cách đơn giản hơn là thím tải anode bằng CCS thì không còn ngại vấn đề phối hợp trở kháng nữa.

Mạch GG là một trong 2 loại mạch mà em thích nhất và luôn ưu tiên ứng dụng mỗi khi có dịp, kể cả chơi vào phần công suất. Dùng mạch này với DAC về lý thuyết là rất ok rồi. Nhưng không phải bóng nào cũng hợp với mạch GG đâu. Hi-Gm thím nhé!

Nếu nối thẳng không qua tụ thì thím lấy luôn con Rk để làm R I/V.[/quote]

Về nguyên lý em cũng thích GG , ngoài lợi điểm bác nói thì tín hiệu ra cũng đồng pha chỉ cần đệm là đủ , nhưng em ko biết dòng AK hoặc khi đèn có vấn đề thì em có cảm giác nguy hiểm cho DA hơn KG hì . ko biết phải ko nữa .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Hay bác thử mạch này xem bác love ơi cặp tụ out áp thấp phù hợp dễ với lại có khử nhiễu B+ , còn 3 mạch còn lại mạch 1 em thấy phải có tụ out mới ổn mất 2 cặp .., mạch 2 em nhìn chóng cả mặt dùng OP ổn dòng thì .. ko dễ cũng ko rẻ , mạch 3 thấy cặp FET cũng hiếm với lại cũng cần thêm 1 cặp đèn nữa .
