Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

em xin hỏi bao giờ HN nhận được bo ạ ?



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

:mrgreen: Em hỏng bít nên hóng hớt hỏi vậy. Nếu có mua về em cũng hỏng bít cắm nó ở đâu cả



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Mai Em tìm mua mấy linh kiện đặc biệt rồi gom gởi các Bác luôn, hiện em vẫn chưa nhận được cái CD của t-hím Un tờ ra nai nên chưa gởi được ạ. Chắc cuối tuần này sẽ gởi luôn.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Không có XO nghe rất tốt đó Bác, giá mà hồi sáng Bác qua nghe thử thì khỏi lăn tăng vụ XO rùi



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác quan tâm tới tụi em là khoái rồi, tiện bác giúp cho mấy cái lk khó kiểm nhé. Kinh phí hết bao nhiêu bác báo cho tụi em để tụi em gộp cho 1 bác cho tiện.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Dạ, mấy giờ T.hím qua lấy ạ, chờ lâu quá Em chuyển bo qua mấy Bác nguyện vọng 2 rùi :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cái linh kiện nào thuộc loại khó kiếm ở ngoài Hà nội thì Bác la lên để Em biết nhé



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

:evil: , mưa , mưa . em qua lúc 12h khuya bi giờ 8) .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Hôm qua cầm bo đem về nhà ngó nghiêng mãi không biết làm sao hàn mấy con chân nhỏ xíu này. Xem cái video link mà các bác gửi cho nên mạnh dạn hàn luôn! Các bác trông có đẹp không? Còn có die IC không thì hồi sao sẽ rõ.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cái bo của em nó bị như vậy không biết là do lỗi hay do thiết kế. Mong bác Bồ Câu xem hộ. Nếu là lỗi thì em cạo ra hàn nối lại ạh.

Sẳn bác viết mấy dòng hướng dẫn sử dụng và sơ đồ mạch luôn nha bác! Chứ em không thấy mạch I/V đâu chỉ thấy ra + và - nên không biết làm sao ra cổng RCA nữa!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác hàn đẹp quá, chắc là thợ rồi... có gì hướng dẫn tụi em nhé,



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác hàn đẹp như mơ. Ước gì nhà em gần nhà bác để nhờ bác hàn dùm :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Biết thế này em đã gửi tất cả bo cho bác hàn cho mọi người rùi.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Hic, bác xui trúng mạch bị làm lỗi rồi (thiết kế không có lỗi đâu). Bác chịu khó cạo ra rồi hàn chì nối vào nha.
Mạch I/V có sẳn trên bo rồi đó bác à. Nó là mạch passive I/V dùng 2 con trở to to đó. Ngõ ra +/- và mass nữa là cho mạch balanced (nối qua 2 tụ xuất bên ngoài cho an toàn). Nếu bác dùng cổng RCA thì nối ngõ + qua 1 tụ ra RCA là xong.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Dạ không dám đâu ạh. Lúc trước em hàn con AD815 còn rung quá trời luôn! Em xem đoạn video nên cách em hàn như sau ạh:
1. Tha một ít mỡ hàn lên mặt bo ạh.
2. Cho hàn chì vào chân số 1 để định vị IC ạh. Dùng nhíp xê dịch IC vào vị trí thẳng hàn rồi hàn chân này luôn.
3. Sau đó hàn định cho 4 chân phía ngoài. Rồi hàn các chân còn lại. Do có mỡ hàn nên em chỉ cần cho rất ít chì là nó tự chảy và dính chân IC ạh.
4. Sau đó dùng bàn chải đánh răng chấm một ít xăng A92 vệ sinh phần dơ do mỡ hàn chì để lại.

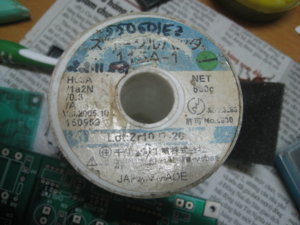

Bí quyết là do em có cuộn chì hàn nhỏ 0.3mm của nhật. Bác nào cần dùng thì em cho 1m về hàn ạh.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Giá trị tụ bao nhiêu bác ạh. Em dùng tụ hóa được không? bác cho tụ em cái hướng dẫn chọn switch đi. Em thấy cái bo không giống hình bác DIY-LOVER thử nên mấy giá trị linh kiện theo bo cũ là chít. Cho tụi em sơ đồ nữa nha bác Bồ câu. Thanks!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác dùng tụ khoảng 1uF trở lên là được rồi, Bo này là cải tiến của bo đợt đầu mà, bỏ đi những chỗ không cần thiết và thêm vào những cái còn thiếu. Linh kiện đã post ở mấy trang trước rùi, tuy nhiên nếu Bác nào thấy nhiều loại quá thì bọn Em sẽ gom vài giá trị lại làm một để mua cho gọn, nhất là mấy con trở và tụ.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

có bác nào xong chưa , em mới được phần ... nguồn . :mrgreen: . Em hông biết chỗ nào 5v - chỗ nào nhét 3v3 vào board DAC :evil: , mợ Love chỉ đường đi nèo .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

cho em hỏi mấy cái cục màu xanh vuông vuông gọi là gì ??? sáng nay em chạy ra ra Nhựt Tảo thấy bán cả rổ ,thấy có nhiều cái hiệu Philips lắm nhưng không bít cái giá trị mình cần nên không lựa được.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Đó là tụ MKP hoặc MKT, giá trị dùng cho mạch này từ 0.1uF - 0.47uF đều dùng được. Tụ xanh Philips là loại rất tốt đó Bác.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Hôm nay tranh thủ lắp rồi chụp hình lên các Bác xem, T-hím lo mà lắp cho xong và chuẩn bị cái Biến áp nguồn đi nha.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

hì , em còn chờ cặp IC ngoài HN gửi vào , xăng lên IC cũng lên theo :shock: .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Có em xong hết rồi.... nhưng còn thiếu 2 con 7400 va 7404 vì chưa rảnh ra NT lụm về, nguồn 3V3 bác cứ canh thằng nào đi vô chân số 9 của em 1794



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

á , bác làm nhanh vậy , board DAC em còn đang lựa linh kiện :wink: . em mà biết chân số 9 nó nằm đâu em chít liền :lol: .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Mấy hôm nay lu bu quá nên chưa kịp hương dẫn các T-hím làm con DAC này, hôm nay sẽ tiếp tục.

Chân số 9 nằm giữa chân số 8 và 10 đó T-hím :mrgreen:
