Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Oke sẽ ngâm cứu. Cám ơn Bác nhiều



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

SW1 thì bác phải kéo 2 chân 1 và 2 của nó lên phía ON bác à.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

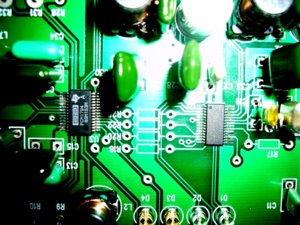

Bo bác nhìn đẹp quá, pro quá. Chúc mừng bác nha.
Bác kiếm 4 con trở 220 ôm xịn thay vào R10, 11 và R31, 32 thì treble sẽ lung linh liền. Bác có thể dùng trở Dale cũng tốt. 4 điện trở R9,12 và R28,29 cũng dùng loại tốt luôn (>=2,2KOhm). Giá trị của nó tính theo công thức f=1/2/3.14/R/C bác à. Nếu bác dùng R=2,2KOhm và C khoảng 620pF thì f cắt sẽ ~ 116 KHz. (Nếu bác không tìm được thì có thể qua nhà bác Thi ( :mrgreen: ) lấy về dùng thử :lol: )



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Chân 1 của D5 chính là chân Zero (số 13) của PCM1794a đó bác.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

@vuthanh6: R3 và R21 bác lấy sợi dây đồng nối tắt nó lại bác ơi.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Đúng vậy, vì em thấy khi chân Zero mà High thì ngõ ra cũng được Mute luôn. Như vậy có lẽ mạch bác đã bị nhiễu nguồn rồi.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

em mới dụ dỗ được 1 anh bạn đu theo dự án này
các cụ cho e đăng ký thêm 01 bộ pcb nữa nhé. để em đưa ông này vào đời ...DIY :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Thôi xong phim, nghe tin này em cũng H1N1 1 tuần luôn



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Các điện trở phần analog ngõ ra (R9, 10, 11, 12, 28, 29, 31, 31) các bác nên dùng điện trở tốt. Nếu bác nào chưa tìm được loại thích hợp thì có thể qua nhà bác Thi lấy vài con về dùng (miễn phí) :lol: .
Nếu các bác tự tìm được linh kiện loại tốt thì giá trị nên chọn như sau:
Điện trở R10, 11, 31, 32: 210-220 Ohm.
Điện trở R9, 12, 28, 29: >= 2,2 KOhm.
Tụ C1, 2, C47, 48: <= 620pF (tụ loại tốt).



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cảm ơn bác Bồ Câu ạh, do em đang chuyển nhà nên xài tạm mấy điện trở chợ thử trước xem sao. R9, R12, R28 và R29 trong list linh kiện bác để 100R nên hàn con 100R luôn hic... Tối qua em về thay con C1,C2,C47 và C48 = 0.015uF thì nghe thấy rõ tiếng treble. Như vậy ruốt cuộc là do lắp sai giá trị hai con điện trở và tụ lọc này nên đã mất tiếng treble. :mrgreen:

Riêng bo của em thì không có tiếng xì khi có hay không có tín hiệu từ digital. Theo em thì bác ngheke nên lắp phần linh kiện cho phần cổng digital2 còn không thì bác cho nó treo cờ 1 hay O luôn. Nếu bác không lắp nó sẽ bị nhiễu như vậy. Bác ngheke làm thử theo em nói nhé!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Em hàn cọng dây này rồi bác ạh



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Hiện tại em đang set như sau:
SW1:
FMT0 = 1
FMT1 = 0
SW2:
FMT0 = 1
FMT1 = 1



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Mạch out này ngoài 4 R IV còn có 4 điện trở và 4 tụ lập thành mắt lọc RC nhằm triệt nhiễu nền cao tần , nếu bác dùng tụ này thì nên dùng loại tụ tốt và tính giá trị điện dung sao cho ko ảnh hưởng tới tần số âm thanh bác dùng tụ lớn thì có thể hết nhiễu nhưng cũng mất tần cao luôn , thực tế tần nhiễu rất có tần số rất cao bác dùng tụ có giá trị giống bác bồ câu khuyến cáo và nên nhỏ hơn 10nF(0,01) là Ok , còn 4 R IV thì nên dùng loại tốt ạ .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cảm ơn bác dinhthuy ạh. Em sẽ áp dụng CT và tính lại. Lúc đầu khi hàn em cũng đã thấy có gì sai về giá trị nhưng hỏi các bác thì thím DIY-Lover nói cứ theo list cũ mà lắp :evil: Cái này phải xử tội thím ấy quá! :mrgreen: . Vì em thấy đa số lọc nhiểu ở đầu vào ampli người ta toàn dùng con xx2 = 0.00xuF thôi sao nó tới 474 = 0.47uF lận.

Em có câu hỏi này là hiện em dùng cổng RCA bằng cách nối như mấy bác hướng dẫn, nếu điểm mass em lấy ngay tại điểm out (-) thì có vấn đề gì ko ạh? Có tăng được gain và độ động thêm không ạh.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác dùng cách này có thấy bị vấn đề gì không ạ. Em hiện đang dùng chuẩn I2S. Cài đặt bằng cách:
SW1:
FMT0 = 1
FMT0 = 1

SW2:
FMT0 = 0
FMT0 = 0

Bác thử set theo cách này xem có vấn đề gì không?



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

List linh kiện đó có vài giá trị lúc thiết kế em tính khác lúc làm mạch thực tế mà em quên chưa sửa lại cho đúng.
Em up lại list để các bác đi sau khỏi bị lộn. List này em dùng ít giá trị khác nhau hơn nên cũng dễ tìm hơn. Đỡ mua nhiều loại tốn kém ! :lol:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Theo em nghĩ có lẽ bác không nên dùng cách này. Ngõ out (-) có điện áp DC khoảng 2V nên không an toàn. Nếu bác dùng tụ cách ly thì AC nó giao động theo tín hiệu nhạc, vậy mass của hệ thống nó sẽ sai lệch nhau.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Nghe rất tốt bác ạh. Nếu em chỉ chọn SW1 FMT0 = 1 thì khi hát thì ok sau đó một chút nghe tiếng xì lớn. Em đã set chọn 16bit, I2S đều ok cả. Nhưng không biết cái con 74HC04 của em có vấn đề gì không? Mà buổi tối thì hát ok sáng ra bật lại thì nó im re. Đụng nhẹ đâu đó thì tự nhiên lại hát. Chẳng biết đâu mà lần nữa bác ạh! thay con 74HCU04 vào thì im luôn! Hic..



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Vâng, bác giải thích thì em hiểu rồi vì khi nó ra R(-) và L(-) có giá trị khác nhau nếu ta dùng làm mass tín hiệu thì sẽ sai lệch ạh. Cảm ơn bác nhé!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Chắc mạch của bác bị hở mối hàn ở đâu đó rồi. Bác kiểm tra lại xem sao. Nếu chân số 8 của 74HC04 ở mức 3.3V là nó hoạt động OK rùi, không cần thay thế nó đâu bác ạ.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

hix , hàn 2 con rệp này kinh quá , em thổi bay hết 6 cái chân trên board :evil: .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác Lover nhập viện mà bây giờ em mới biết. Mong bác mau khỏe còn phục vụ anh em.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

tay bác đúng là như cánh lụa đào
đụng vào chỗ nào là chỗ ấy hư ...

:lol: (em trích dẫn câu của bác chứ em không có nói thế :roll: )



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Đúng vậy, bác ấy nhập viện cũng khá lâu rồi. Chắc vài bữa nữa cũng về thôi. Tuy nhiên không biết có còn DIY nỗi để phục vụ anh em nữa không, he he :mrgreen:
