Cùng làm mạch in board ổn áp 200 -->500V , 500mA -

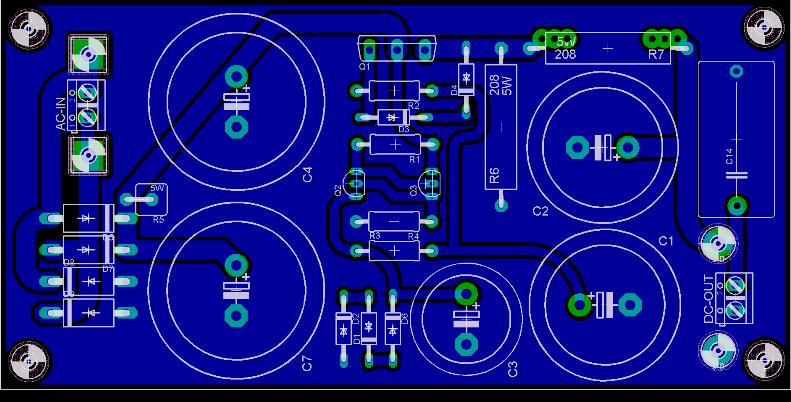

Ngày CN rảnh rỗi, Em vẽ cái board nguồn ổn áp cao áp cho cái pre và Amp.
Tiện thể Em post lên luôn để các Bác có nhu cầu mạch in thì đăng ký làm chung luôn cho nó Rẻ.


Mạch này Em chỉ copy lại của bọn tây mà chưa có làm test thử (nhưng chắc sẽ chạy) nên nếu có gì không ổn thì nhờ các Bác góp ý để Em chỉnh lại cho tốt hơn.

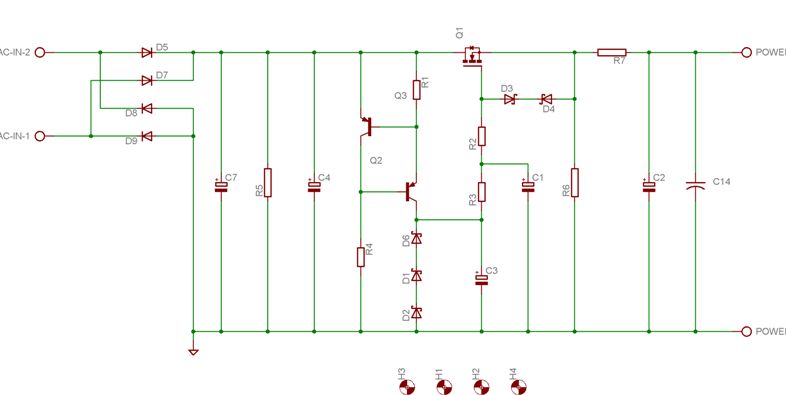

Mạch này dùng linh kiện rời nên Em thấy có mấy ưu điểm như sau:

- Điện áp ngõ ra có thể thay đổi dễ dàng bằng cách đổi Mosfet Q1 và diode D1, D2, D6.
- Tùy theo công suất yêu cầu mà lựa chon các linh kiện khác cho phù hợp.
- Điện áp 60V ---> 500V (Cao hơn cũng được nhưng khó kiếm mấy cái tụ và Mosfet)
- Dòng điện cấp ra từ 500mA ---> 5A (chú ý tản nhiệt lớn) nên thỏa mãn mọi nhu cầu Pre và Amp sông suất nhỏ và vừa.



Em xin góp ý một chút , Cái BA nguồn trong hình 1 chỉ có 100VA làm sao mà cấp ra được dòng 500mA , chứ em chưa dám nghĩ đến dòng 5A ở điện áp 500v :roll:



mạch regulator này ko biết có hay hơn nắn bằng tube hay ko, nhưng sẽ giúp chống ù hiệu quả, tí vẫn dùng cho các kit có dùng tube của tí mừ



chuyện 5A là dự trù thôi ah, thường max là 5A thì mình dùng 2,5A là an toàn.

tí dùng trong tầm 200ma thấy cũng ko cần tản nhiệt, dùng dòng nhỏ cho pre chẳng hạn dùng irf840 là vừa tầm đấy ah.



Hình trên chỉ dùng tham khảo thôi Bác à. Mạch in chỉ làm cái sườn thôi, Tùy theo yêu cầu mà Bác chọn linh kiện cho thích hợp.

Khi làm mạch này, Em dự tính công suất cấp ra khoảng 500VA là khả thi (Em cũng đã làm nhiều mạch dạng này rồi nên mới dám khẳng định như vậy)
khi đó, mosfet Q1: Bác có thể dùng con 2SK1019, STE36N50 hoặc đấu // nhiều mosfet nhỏ để được công suất lớn. Các linh kiện khác cũng chọn cho phù hợp.



Em nghĩ Bác cứ dùng cái biến áp lớn gấp đôi Công suất cần thiết thì yên tâm. Còn hay hơn thua thì cứ làm thử, cuốn năm dự Contest rồi biết !!!



Em đăng ký 1 bo nguồn bên kia rồi, nhưng confirm lại bên này.
Thêm 1 vấn đề nữa là em đang bí vụ nguồn cho cái pre của em, bác có thể giúp em thiết kế 1 bộ nguồn ổn áp có đầu ra 120V/240mA hoặc 200V/160mA được không bác. Bác làm luôn thành mạch in giúp em thì tốt.
Chi phí thanh toán đầy đủ, có điều em không uống được bia, chỉ mời bác cafe hôm lấy mạch để cảm ơn được không bác?



Chuyện nhỏ mà cà phê bia bọt làm gì!
Em đang gởi làm mạch in, vài bữa nữa lấy về, Em test thử rồi báo giá trị linh kiện theo yêu cầu của Bác.



mạch này mà lắp cho pre đèn thì cho chất tiếng bán dẫn! bác có cái nào khác không ???



Bác cho thử vài tiêu chí để Em nghiên cứu.

Cái mạch này Em post lên vì thấy nó đơn giản, dễ đáp ứng theo nhiều yêu cầu khác nhau với linh kiện dễ tìm, rẻ tiền mà ai cũng có thể làm được. Làm đông cho vui mà Bác.



Cảm ơn bác nhiều, khi nào xong bác PM cái nhé, hoặc SMS cho em theo số 0904216573.



Đây chỉ là vấn đề quan điểm , mong các bác cân nhắc và đừng quá nóng trước khi post bài.
@DIY-lover: dự án module của bác rất hay và rất tiện lợi khi thi công phần nguồn. Chúc bác thành công.



Bên làm board họ báo giá cho Em rồi: 35.000đ/cái


Loại board mạch in sợi thủy tinh, In linh kiện mặt trên và phủ xanh mặt dưới luôn. Em chừa chỗ để các Bác phủ chì đường mạch chính (công suất) nếu muốn chạy dòng lớn.



Mạch nguyên gốc có Q1, D3, D4 tạo thành nguồn dòng hằng có khả năng chống nhiễu rất tốt, theo em nên giữ lại cấu trúc mạch này



Bác Phan vẫn lăng tăng với con rề 6H6 ạ ? chơi thử cả hai món regu = solid & tube đi bác



Em có biết gì điện tử đâu bác VQ, nhưng em thử thì thấy nguồn dùng bán dẫn cũng tốt. Bác DIY giúp em vụ nguồn sớm nhé. Cảm ơn bác nhiều.



Board Nguồn ổn áp đã xong đợt 1 được 10 bộ

Xin mời các Bác đã đăng ký vui lòng đến nhận Board tại :
Quán Cafe Rùm Beng
63 Ba Vân, Quận Tân Bình, TPHCM.

Thời gian: Từ 12/10/2007



Bác DIY ơi, em có cục biến áp ra 289V (ko có điểm giữa), 200mA. Em có dùng bo này để có điện áp ra 261V/180mA được không. Nếu đựoc thì bác tính giúp em trị số linh kiện với. Bác thông cảm, em chả biết gì về điện tử cả, trước giờ toàn lắp mò thôi.
À, mà em ở Hà Nội, bác gửi giúp ra cho em được ko?

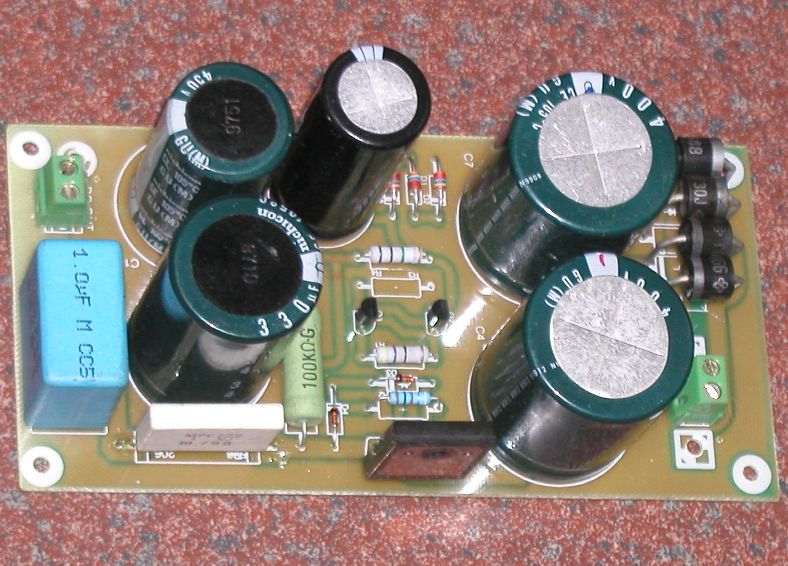

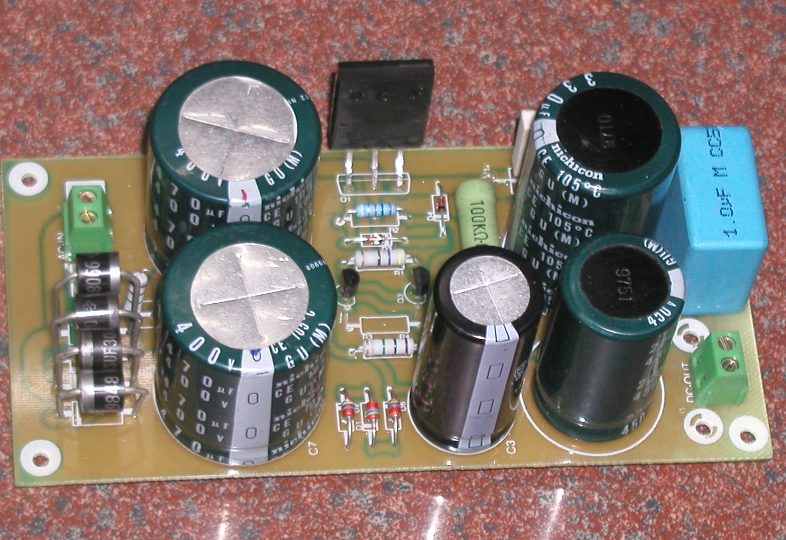

Bo nguồn thành phẩm



Dạ được Bác ạ. Bác mua mấy con zener nối tiếp lại sao cho tổng điện áp là khoảng 265-270V là OK



Bác test thử mạch chưa ạ. Nếu bác có oxilo thì tốt quá, không thì volmeter cũng được.



Em đâu đã làm xong đâu mà test. :roll:
Chắc khoảng 1 tháng nữa mới xong vì vợ chỉ cho Em mỗi ngày 30' ngâm cứu mấy cái mạch thôi.

Vả lại Em cũng không có oxilo và cả vomete luôn.



Hic, vậy là em chờ dài cổ rồi. Bác xin vợ bác tăng quota lên mỗi ngày 1 tiếng đi. Giảm việc khác xuống 5 phút là được
Đùa bác tí cho vui, lưu ý cho em vụ bo nguồn nhé. Hôm qua em thấy cái amp của bác ở SS contest rồi. Trông được lắm.



Kết quả test mạch nguồn đây
Điện áp ra 200V tăng từ từ. Em chờ từ lúc cắm nguồn tới khi tăng đến 200V là khoảng 3 phút.... lâu quá. Chắc phải giảm trở 1M xuống còn 100k.



Bác DIY lover ơi , pm giúp em trị số các linh kiện board nguồn với, mấy bữa rày cầm cái board xăm xoi nhưng chưa biết phải làm răng ...?
