Cùng làm mạch in board ổn áp 200 -->500V , 500mA -

Hihi..., Bác chờ chút đi, Em test xong đã rồi gởi cái board mẫu bên chỗ Bác Rùm.

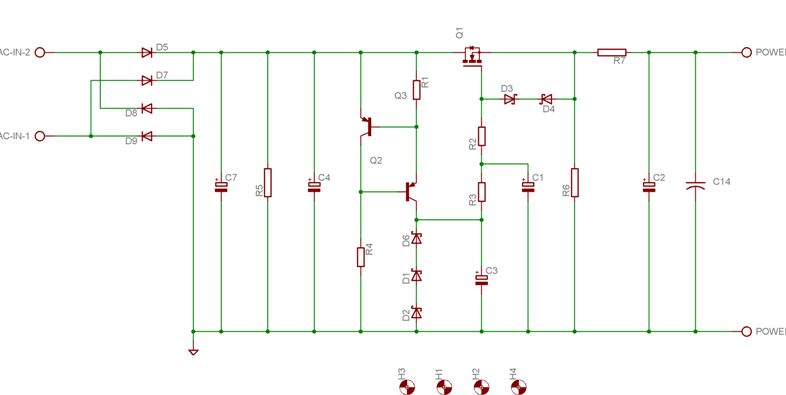

Giá trị linh kiện theo sơ đồ:

- D5,D7,D8,D9: Diode, Tốt nhất là mua diode xung chịu áp 600-1000V, dòng 1-3A như SUF30J, RG4U... BYM26C, BYM26D, BYM26E.... đều là loại rất thông dụng.
- C7,C4: 150uF - 470uF, 400V
- R5 : 470k - 1M , 2W
- R1 : 470 - 560 Ohm
- R4 : 180k - 270k, 1W
- Q2, Q3 : A92, nhớ lắp quay ngược lại 180 độ như hình trên board mới đúng chân.
- C3 : 10uF - 100uF, 400V
- R3 : 100k - 470k, 1W
- C1 : 47uF - 220uF , Tích (R3 x C1) càng lớn thì thời gian tăng áp của mạch càng lâu (và ngược lại)
- R2 : 100 - 220 Ohm
- D3,D4 : Diode zener 18V, mục đích bảo vệ cực Gate của Mosfet, xả tụ C1 khi tắt nguồn.
- R6 : 470k - 1M 2W
- R7 : 0.5 - 100 Ôhm, hoặc nối tắt luôn cũng được.
- C2 : 47uF - 220uF, 400V
- C14 : 0.47uF - 2.2uF, 400V
- Riêng D1, D2, D6 là loại Diode Zener 0.5 - 1W, điện áp Zener thì các Bác tùy chọn miễn sao điện áp tổng của 3 diode lớn hơn từ 4-6V so với điện áp Vout cần:
Vzener - Vout = 4V --> 6V (kết quả này là do tùy vào loại mosfet)

- Q1: nhiều lựa chọn miễn là đúng chân là được, VD: IRFP350, IRFP450, 2SK2755, 2SK2850, 2SK2684 .........v..v.............. Hầu như mấy con FET tháo máy bán đầy ở Nhật tảo đều gắn vào là chạy cả. Nhưng các Bác nhớ chọn Mosfet có điện áp VDS max >450V cho an toàn.



Bác để con tụ dưới con MOSFET to thế thì lên lâu là phải. Bác thử cho chạy có tải rồi điều chỉnh áp vào thay đổi xem đầu ra nó thế nào?



Hihihi, Em xin rút kinh nghiệm!



hic hic, mạch của em thế nào rồi bác DIY ơi.



Bác cứ theo các giá trị Em kê ở trên mà làm đi. Có gì trục trặc thì réo Em xử lý tiếp.



Vâng, nhưng em chưa có bo mạch, hôm trước hỏi bác xem có gửi giúp cho em ra Hà Nội được không nhưng chưa thấy bác nói gì, em tưởng bác chơi sang làm riêng cho em 1 cái

Bác xem còn bo nào gửi cho em được ko, hoặc bác gửi cho em trai bác rồi em qua lấy. Hôm nọ thấy cậu em trai bác ở TDA contest rồi, đẹp trai quá cơ



Hôm trước có người quen ra ngoài đấy Em mới nhờ vác dùm cái Ampli ra thi. Mà khi đó thì mấy cái mạch làm chưa xong. Thế mới khổ.
Tính Em lại hơi lẩn thẩn, cứ tưởng Bác ở TPHCM.



bác làm mạch ổn áp dùng ecl 82 nhé! cái này ngon lành! đơn giản! chỉ có vậy thôi!



Có một số Bác gặp trục trặc khi lắp ráp, Em xin bổ sung:

Giá trị linh kiện theo sơ đồ:

- D5,D7,D8,D9: Diode, Tốt nhất là mua diode xung chịu áp 600-1000V, dòng 1-3A như SUF30J, RG4U... BYM26C, BYM26D, BYM26E.... đều là loại rất thông dụng.

- C7,C4: 150uF - 470uF, 400V

- R5 : 470k - 1M , 2W

- R1 : 470 - 560 Ohm

- R4 : 180k - 270k, 1W

- Q2, Q3 : A92 (có nhiều hãng, VD: KSP A92) Mấy con A92 này ra Nhật tảo hỏi ai cũng biết , nhớ lắp quay ngược lại 180 độ như hình trên board mới đúng chân.

- C3 : 10uF - 100uF, 400V

- R3 : 100k - 470k, 1W

- C1 : 47uF - 220uF , Tích (R3 x C1) càng lớn thì thời gian tăng áp của mạch càng lâu (và ngược lại)

- R2 : 100 - 220 Ohm

- D3,D4 : Diode zener 18V, mục đích bảo vệ cực Gate của Mosfet, xả tụ C1 khi tắt nguồn.

- R6 : 470k - 1M 2W

- R7 : 0.5 - 100 Ôhm, hoặc nối tắt luôn cũng được.

- C2 : 47uF - 220uF, 400V

- C14 : 0.47uF - 2.2uF, 400V

- Riêng D1, D2, D6 là loại Diode Zener 0.5 - 1W, điện áp Zener thì các Bác tùy chọn miễn sao điện áp tổng của 3 diode lớn hơn từ 4-6V so với điện áp Vout cần:

Vzener - Vout = 4V --> 6V (kết quả này là do tùy vào loại mosfet)




Ví dụ: Cần điện áp sau ổn áp là 300V:

- Biến áp: Điện áp thứ cấp = [300V+ (15->30)V]/1,25 ~ 250VAC - 265VAC
- D1, D2, D6 : Dùng 2 con Zener 135V và 1 con 35V: Vzener = 135V + 135V + 35V = 305 V

- Vzener - Vout = 305V - 300V = 5V (OK)




- Q1: nhiều lựa chọn miễn là đúng chân là được, VD: IRFP350, IRFP450, 2SK2755, 2SK2850, 2SK2684 .........v..v.............. Hầu như mấy con FET tháo máy bán đầy ở Nhật tảo đều gắn vào là chạy cả. Nhưng các Bác nhớ chọn Mosfet có điện áp VDS max >450V cho an toàn.

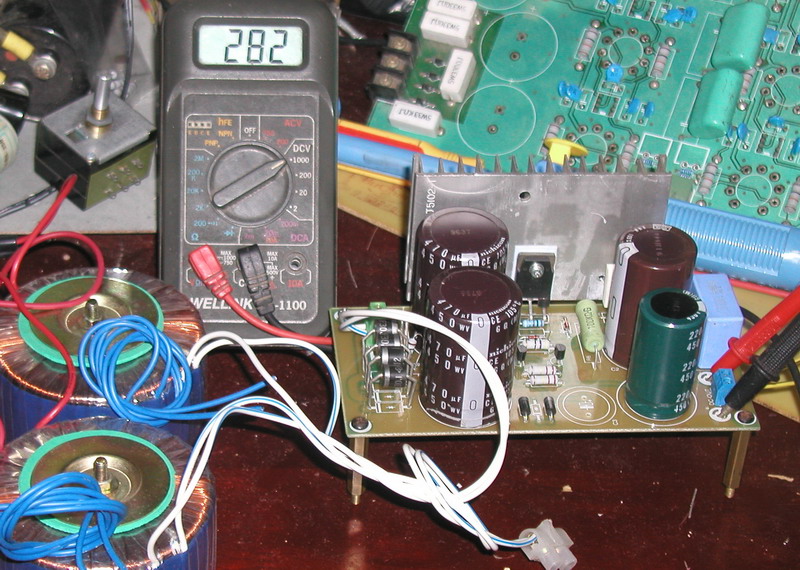

Test mạch với điện áp ra 280V dòng 200mA



Mạch nguồn này đã được Bác SAA dùng cấp cao áp cho 6Pi3C PP Stereo chạy vô tư 24/24,
Em ước chừng 300mA/ 350V.
Kết quả kiểm tra cho thấy mạch chạy rất ổn định !



@ Diylover : Em còn đặt hàng Bác cái vụ chừa thêm chỗ trên Board để nối tiếp tụ nữa nghe Bác



Dạ, vậng ạ!



Một số Bác có ý định dùng bo nguồn này cấp nguồn cho Ampli (chắc là để thi Sumo 2008) nhưng không thành công, bị cháy nổ.
Lý do là khi trước Em công bố các giá trị linh kiện nằm trong tầm nào đấy, các Bác chọn đại cho áp thấp 200-300V thì chạy vẫn ổn tuy chưa tối ưu, khi dùng ở điện áp cao 400-500V thì phải tính toán lại sao cho tối ưu nhất để tất cả các linh kiện hoạt động trong vùng an toàn.
Vì vậy, các Bác có ý định dùng nguồn này cho Sumo thì cứ post lên đây Em tính lại cho, đừng bí mật làm gì mà PM cho Em là Em hét toáng lên đây thì trước sau gì mọi người cũng biết thôi :mrgreen:



Đại ca ơi cái mạch của thì áp không cao đâu có 280 - 290v sau đó chia cầu phân áp thành +/- 140 - 145 v thôi, nhưng dòng yêu cầu 1A, tính cho rùm em linh kiện nhé!



Theo Em thì đại ca không nên dùng cầu chia đôi áp vì như vậy thứ hạng kết quả Sumo sẽ nhân lên 2 lần đấy :mrgreen:

Dùng 2 bo cấp nguồn 145V rồi nối tiếp lại với nhau thì có khả năng thứ hạng giảm còn phân nửa.

Đùa tí, Bác cho biết các giá trị linh kiện đang có trên mạch đi, cái nào thấy không ổn thì Em sửa lại cho. Chứ mà để Em phán giá trị ra thì Bác phải gỡ hết linh kiện ra thay hết thì hơi kẹt . . .



Khổ cái nguồn của em lại 130v-0-130v rứa mới kẹt, không lẽ đấu 2 sợi vào chấu giữa rồi nắn thành 2 nửa rồi nối tiếp lại 2 nửa với nhau híc



Em vưỡn còn một bo chưa hàn gửi bác SOZ :mrgreen: , mừ có thay hết ra cũng không có gì là kẹt cả hé hé, Cơ mà để em về xem linh kiện trên bo mạch đã nhé . .



Đại ca tính hộ em chỗ sao cho như thế này nha :mrgreen:
Nhưng mờ dòng 1 A, thời gian để áp lên tới khoảng 280-290 là 1 phút. Em hàn bo mới toanh nên đại ca đừng lo bị kẹt gì nhá :mrgreen:



em nghĩ phải giảm trị số con C3 C4 xuống



Em xin trả lời câu hỏi của Đại Ca:

- D5,D7,D8,D9: Diode, Tốt nhất là mua diode xung chịu áp 600-1000V, dòng 1-3A như SUF30J, RG4U... BYM26C, BYM26D, BYM26E.... đều là loại rất thông dụng.

- C7,C4: 150uF - 470uF, 450V

- R5 : 470k - 1M , 2W

- R1 : 330 Ohm

- R4 : 180k - 270k, 1W

- Q2, Q3 : A92 (có nhiều hãng, VD: KSP A92) Mấy con A92 này ra Nhật tảo hỏi ai cũng biết , nhớ lắp quay ngược lại 180 độ như hình trên board mới đúng chân.

- C3 : 47uF, 400V

- R3 : 100k, 1W

- C1 : 22uF - 33uF , Tích (R3 x C1) càng lớn thì thời gian tăng áp của mạch càng lâu (và ngược lại)

- R2 : 220 Ohm

- D3,D4 : Diode zener 12V, mục đích bảo vệ cực Gate của Mosfet, xả tụ C1 khi tắt nguồn.

- R6 : 470k - 1M 2W

- R7 : 1 Ôhm, hoặc nối tắt luôn cũng được.

- C2 : 220uF, 400V

- C14 : 0.47uF , 400V

- Riêng D1, D2, D6 : 1N4763 (91V) , 1N4763 (91V) , 1N4764 (100V)

- Mosfet dùng con IRF450 nha.

Cái vụ 1 phút thì Đại Ca ráng canh chừng dùm Em rồi thêm mắm muối vào con R3, C1 giúp Em nha.



Em đang chờ cái board nguồn loại này Bác ơi , loại có thêm tụ nối tiếp í



Bác DIY-lover ơi,
Bác thứ lỗi cho em cái nha. Em là newbie mà.
Nếu em cắm điện lưới 220V trực tiếp vào board này của bác thì vẫn ổn đấy chứ? Có nhất thiết phải qua biến áp không?
Cám ơn bác nhiều.



Cái BA nguồn cho Ampli có 2 chức năng:
- Biến đổi điện áp 220VAC thành điện áp cần dùng
- Cách ly nguồn điện ngoài với các linh kiện trong Ampli, mục đích AN TOÀN - CHỐNG GIẬT ĐIỆN - khỏi sợ lên bàn thờ ngồi đốt tim đèn . . . cầy :mrgreen:
Do đó để mạch chạy thì dùng điện lưới 220VAC được, còn để nghe nhạc thì cho Em xin Can!



Bác tính toán lại các giá trị để DIY ampli 6H13 Hay - Rẻ - Dễ dùm em nhé.
Sáng nay nghe ở RBC hay quá.
Em đã nhận 1 board nguồn về rồi.
Bác tính nhanh rồi pm cho em nhé.
Thanks.
:roll:
