Bác cứ việc xuất dương bình thường nhưng khi in thì bác nào có máu âm cứ chọn invert trong printing option là xong ngay, muốn là ủi gì tùy ý. Thân.
Cuối cùng thì ở H.Nội và khu vực phía Bắc thì bác nào làm tổ trưởng thu tiền để em biết còn chuyển tiền đây?
Xin bác bác DIY-lover cho biết chi phí cho 1 bộ PCB SLP-98 và 1 bộ PCB nguồn để anh em tiện chuyển khoản ạ. Thanks
Chào các Bác, Đợt này Em chỉ làm board SLP-98 thôi ạ. Board nguồn đợt Pre Aikido thực ra là Em thiết kế để chạy cho Pow chứ không phải cho Pre nên dùng linh kiện hơi phí . Mạch nguồn mới thiết kế cho Pre-amp post ở Topic này thì Em chưa thử nghiệm nên chưa dám công bố, Em sẽ công bố mạch nguồn mới vào dịp hoàn tất mạch phono luôn. Chi phí 1 bộ SLP-98 gồm 2 board : 120.000đ/bộ (Em đã báo giá này tuần trước rồi mà)
Bác DIY ơi, cho em cái sơ đồ mạch nguồn đợt Aikido ver2 được không, em nhận mạch rồi nhưng mà chả biết ráp linh kiện gì. Topic nguồn ổn áp có mấy cái lận. Hay bác gửi em cái list linh kiện em đi mua vậy, em cũng tính dùng cái nguồn này để lắp pow.
Bác quên là Em post cái này lâu lắm rồi mà, ở đây nè: http://vnav.vn/forum/viewtopic.php?t=10073&start=25 PS: Đến bây giờ mà Bác chưa đụng đến cái nguồn à!!! Chắc dự án SLP-98 phải áp dụng luật 49 ngày thôi chứ phong trào thế này thì xìu quá. Nhận mạch in xong là Em ráng 2 đêm cho hoàn tất mạch để post lên các Bác xem nhưng tới bây giờ thì các Bác quên hết rồi.
Bác chú ý dùm Em là nguồn này chỉ cho áp max 400V là an toàn thôi đấy nhé, dùng cho 300B hay 1626 thì OK, Bật mí cho Bác: Em thiết kế cái nguồn này cho mạch OTL 200V thôi đó. Còn muốn chạy áp cao hơn nữa thì Bác hỏi bác SAA, Bác ấy dùng 430V lận mà còn khen mạch chạy tốt, Em cũng bó tay thôi chứ không dám liều.
400V là thừa rồi bác ạ, em cũng ko dám đụng đến những đèn cao áp, vừa tốn điện vừa nguy hiểm. Bác đừng tính luật 49 ngày với em nhé. Em DIY để giết thời gian, mỗi hôm em giết 1 tí thôi, ko vợ em giết em chết
Sao vợ Bác bạo lực quá! Vợ Em có chuyện gì thì áp dụng luật "cấm sờ" trong vòng 1 tuần thì Em cũng "chết" queo luôn!!!
Em đang cần con 2 bộ mà bác khóa sổ sóm quá .có bác nào tiếp tục mở tốp pic mới (pre + pho no) em theo 1 đến 5 bộ chúc các bác vui........
Em chịu trách nhiệm khoản này : HIện em đang giữ : 120.000 : danangtubes 120.000 : nvduybom Bác DIY-lovẻ cho em số TK để em chuyển 1 lần cho bác. Cảm ơn
Bác tự mở và làm theo cái mạch Em gởi ở trên đi ạ. Đây là mạch Rề cuối cùng của Em rồi, Em phải làm tiếp loại khác thôi chứ rề rề hoài thì lấy gì mà nghe...

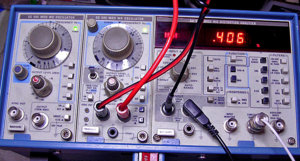

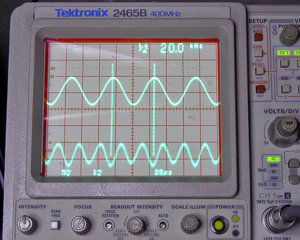

Hôm nay được nghỉ 1 ngày trong khi chờ mạch in của bác DIY lấy bread board ra làm nháp thử, xin post kết quả cho bà con tham khảo: 1. Gain hơi nhỏ, open loop không có feedback thì gain khoãng 9~10. Có feedback thì gain chỉ có khoãng 6 thôi. Điều nầy cũng dễ hiểu, mạch chỉ có 1 tầng phóng đại, lại không được by-pass cathode nên gain nhỏ là phải. 2. Bias current của tầng đầu nhỏ quá, không phải trong vùng tuyến tính của 6SN7. Sau nầy khi có PCB, các thử diều chỉnh dòng điện lớn hơn chút xem có gì lạ không. 4. "Maximum signal swing" khoãng 50V peak to peak, như vậy cũng đủ xài nhưng chưa phải là lý tưởng cho lắm. Như đã phía trên, bias có thể điều chỉnh để signal swing lớn hớn. 5. Frequency response: từ 50Hz đến 40 Khz thì flat, rất là bằng phẳng. Chưa đo -3db point. 6. Harmornic distortion: Khoãng 0.5%, đo tại 4 tầng số khác nhau: 100Hz, 2KHz, 10Khz và 20Khz. Distortion không có thay đối nhiều theo tầng số, cả 4 tầng số trên đều cho distortion tương tự như nhau. Có 1 vài điều đáng nói về harmornic distortion nầy. - Nhìn trên output waveform của distortion analyzer thì thấy distortion toàn là bật 2. - Distortion không tăng lên theo tầng số mà tăng mạnh theo biên đô của output. Nếu biên độ của output dưới 6V P-P thì distortion khoãng 0.1% thôi. Nhung nếu biên đô tang lên khoãng 12V P-P thì distortion khoãng 0.5%. Xin tham khảo ảnh kèm. Các bác có điều gì thắc mắc cứ hỏi. Có rãnh sẽ test chi tiết hơn.
Ôi, Bác NoBG test công phu quá! Cám ơn Bác đã cho các Diyer như Em một cái nhìn rất tổng quát và rất chuyên nghiệp về thiết kế và test mạch. Khoảng thứ 5 tuần sau là có mạch, Em sẽ cố gắng gấp rút hoàn thành mạch Demo gởi các Bác xem. PS: Em còn cái dự án Phono đang rất cần Bác giúp. Rất mong được Bác tiếp tục giúp Em tại link này: http://www.vnav.vn/forum/viewtopic.php?t=10257
Khu vực HN do Mission "bảo kê" :lol: - Quyen: 120K - hkthienthanh: 120K - Mission: 120K Các bác khác chuyển sớm giúp em để em chuyển cho bác DIY-lover nhé Thanks Mission
