Cùng làm MM/MC Phono BOX - Mạch Hybrid J-Fet & Tubes

Thưa các Bác,
Sau thời gian ngâm cứu, Em cũng cho ra đời mạch MC Hybrid Phono này:





Mạch hơi phức tạp hơn các mạch Em làm trước đây một chút , linh kiện cũng nhiều nhưng không kén lắm. Bóng thì dùng 2 x 6DJ8, 1 x 6CG7 cho 1 kênh, cũng hơi tốn bóng một chút nhưng bù lại nhìn mạch to khoẻ, có thể hù các em nhỏ và dzợ được.

Phần nguồn đặc biệt cho mạch Phono này Em cũng đang nghiên cứu vẽ tiếp. Tạm thời xài đỡ nguồn Pre có sẵn.

Không biết thể loại lai này so sánh với "All tubes" hoặc "Tubes + Stepup transfomer" thế nào nhỉ ???

Mong được các Cụ cho ý kiến!
Kính.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

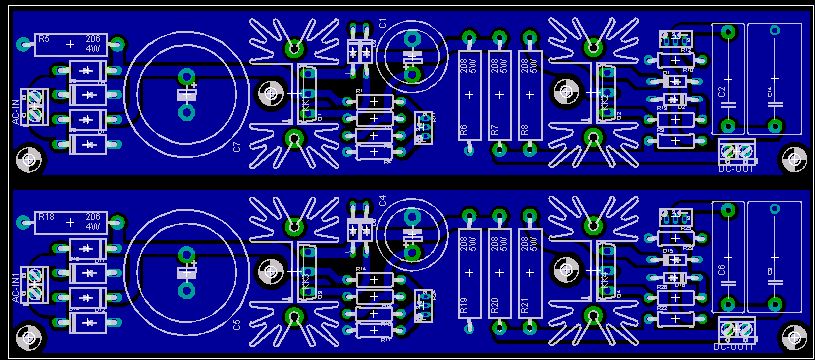

Phần Nguồn cao áp mới vẽ xong, Dual mono cho 2 kênh:



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Nguồn đốt tim:
- 12,6V: dùng 2 con 3122V cho 2 kênh,
- 6,3V : 2 con 3052V + TL431 cho 2 kênh.

Nguồn Bias cho J-fet: Đang nghiên cứu làm sao thật low noise vì LM337 noise hơi lớn ~ 0,15mV với Vout = 5V



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

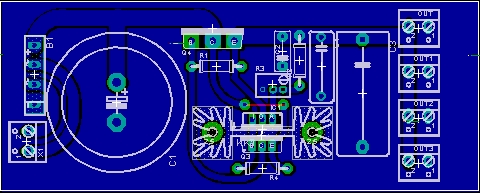

Nguồn đốt tim dùng linh kiện rời, nhưng lắp hơi phức tạp



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Tồng cộng thiết kế này gồm tất cả 8 board rời:

- 2 board Phono cho 2 kênh

- 2 board nguồn cao áp cho 2 kênh

- 2 board nguồn âm bias cho j-fet

- 2 board nguồn đốt tim cho 12.6V và 6.3V



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Một số thiết kế tham khảo:



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Em thấy mạch này cũng được, gửi bác DIY-lover tham khảo .



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Cám ơn Bác!

Nhưng Em thấy mấy con J-fet này phân cực Vgs ~ 0V coi bộ ít méo hơn khi Vgs > 0V nên Em phải phân cực áp âm cho Rs.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Còn cái này là Hybrid UESUGI :



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Mình thấy mạch cuối cùng đơn giản đó bác, chơi luôn đi. Khuếch đại tín hiệu nhỏ càng đơn giản càng giảm được nhiễu mà (nghe ngày xưa thầy nói vậy...hi.hi..) với lại như vậy đỡ tốn kém khi mua linh kiện xịn...hic



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Mạch vẽ ở đầu trang Em làm sắp xong rồi mà, cuối tuần kịp thì Em sẽ chụp hình mạch gởi lên các Bác xem luôn!

Mấy cái mạch kia là để tham khảo thôi.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

@ Bác Macao: Hôm nào Em lắp xong MC phono này thì Bác đem Phono qua chỗ Bác Rùm giao lưu với Anh Em nhé!

Khoảng chừng 15 - 30/4/2008 được không ạ?

Mong tin Bác!



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Lúc nào em cũng sẵn sàng ạ.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Thôi chết, Em quên mất, Bác nhớ đem luôn cây kim Đờ-nông đi nhé , chứ không thì chỉ ngắm Phono rồi khen qua khen lại là xong rồi.

@ các Bác: Mới các Bác đem MC Phono tham gia luôn cho dzui !



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Hôm nay Em triển khai mạch MC phono được như vầy rồi, show hàng lên các Bác xem cho đỡ buồn:



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Bác ơi, từ cái MC này đánh thẳng luôn vào amp được hả bác, hay còn phải qua cái gì nữa? Nếu lắp cái này chung chassis với cái board MM kia thì cách thức thế nào?
Tôi hỏi vậy để định xin bác 1 board đây. MM chưa xong đã lại MC, chạy theo bác thật là mệt!



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Mạch này được thiết kế có gain ~ 57dB. Tùy kim MC có thể đánh thẳng ra Amp.

Em nghĩ không đủ chỗ, Board này là mono, 2 board này chiếm 1/2 Chassis mất rồi. Chưa kể hệ thống board nguồn: +270V, +6.3V, +12.6V, -12V đều ổn áp cả nên khá rắc rối.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Update tiến độ lắp mạch:



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

oh, nhìn mạch đã quá, chắc tay nghề cỡ em không theo nỗi mạch này
hy vọng được sớm nghe nó tại quán bác Rùm
đã quá tiếp đi Bác DIY-lover nhé
thân



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Nhìn mà phát thèm, em lại lăn tăn nữa rồi Bác Diylover ơi



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Vậy sao bác không thiết kế 1 board mạch có cả 2 đường vào cho MM và MC luôn?



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Nhìn thấy ơn quá!!!! bác thèm phải ko??? em sẽ biếu bác bộ cuả em hehe :mrgreen:



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Em biết mà, làm sao mà Bác thoát khỏi sự quyến rũ của Em.

Vì Em thấy khó làm 1 mạch vừa MM, vừa MC hoàn hảo. Làm thành 2 cái dễ cân chỉnh hơn.



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Hm, một bộ 8 board rời...chắc là khó làm lắm...hay là bác cho tôi một bộ đi!



Re: MC Phono BOX - Mạch Hybrid J-Fet + Tubes 6DJ8

Suỵt ... Bác Diylover khe khẽ thôi , amly vô địch mà nghe được là tiệt đường...DIY của em luôn đó
