Cùng làm MM/MC Phono BOX - Mạch Hybrid J-Fet & Tubes

Cám ơn bác DIY Lover đã trả lời rất nhanh, như vậy là phần PS cho phono đã sẵn sàng, đèn đã có đủ tôi sẽ cố gắng thực hiện thật sớm có gì thắc mắc sẽ xin bác tư vấn tiếp nha, cám ơn bác nhiều nhiều



Vậy là chúc mừng bác DIYlover nhé vì đã hoàn thành một dự án tuyệt vời. Em tiếc vì dạo này bận việc quá không kịp thông tin và tham dự với các bác được..hi..hi..



Cám ơn Bác! Lâu quá Bác không ghé, quán Rùm buồn hẳn đi.




Các Bác đã bắt tay vào thực hiện dự án này chưa ạ? Có thắc mắc gì trong quá trình thực hiện không?

Tiện đây Em cũng xin thông Báo: Từ nay đến ngày 31/8/2008 là thời hạn Em còn support cho dự án này, từ 1/9/2008 trở đi Em xin phép được từ chối trả lời thêm những câu hỏi có liên quan đến kỹ thuật thực hiện phono box này. Các Bác đã nhận 5 bộ board từ vncharity ráng làm nhanh, nếu không kịp thì thông cảm cho Em nha.



Nhận được board là tiến hành lắp ngay, xin báo cáo tiến độ thực hiện: lắp được 50% linh kiện trên mạch (lắp thì nhanh tuy rằng rất là nóng nực, đổ mồ hôi) nhưng việc chuẩn bị và mua đủ linh kiện là rất khoai, tiến độ tự đặt ra là trước ngày hết hạn support của Mr chủ dự án (tôi cũng nóng ruột lắm chớ) :mrgreen:



Cố lên Bác ơi, Kết quả thu được sẽ rất khác biệt đấy ạ!



Nhờ bác DIY lover chỉ dẫn con tụ hóa c1 (33mf) có thể lắp loại lớn hơn đến 1000mf hay không hay phải đúng (33mf), lắp loại tụ lớn hơn có ảnh hưởng gì không ?. Tôi không có thiết bị đo loại tốt chỉ có đồng hồ số nhờ bác tư vấn tổng các điện trở (R25 + R24+ R20 - từ điểm -12V đến chân của con JFET) sau khi chỉnh đúng cho MC, MM là khoảng bao nhiêu ohm ? cám ơn bác trước



1 - C1 là tụ bypass nên về lý thuyết thì càng cao càng tốt - Thực nghiệm để biết giá trị đó ảnh hưởng đến âm thanh thế nào thì Em chưa làm => Bác thử chổ này và cho biết kết quả giúp Em nhé!

2 - R25 = 4,5k chỉ là điện trở có tác dụng phân cực DC cho mạch. Với mạch của Em thì R20 = 33 Ohm, R24 ~ 250 Ohm
Nếu Bác chỉ dùng MC mà không cần MM thì có thể cho R25 = 0, R24 = 0 và bỏ luôn 2 tụ C1, C23 , nối R20 xuống thẳng GND luôn.
Mạch này nếu được nuôi bởi nguồn nhiễu siêu thấp (Ultra low noise DC power supply) thì tiếng treble rất hay và cực kỳ chi tiết (UESUGI phono có nằm mơ cũng không tới được) => Bác có thể nghe được những tiếng tơ nhỏ nhất nhưng mà phải có loa super tweeter thiệt xịn đó.



Cám ơn Bác DIYlover đã trả lời rất nhanh, tôi sẽ thực hiện ngay



Mạch này Em có chừa nhiều chỗ để các Bác thích nghịch lắm đấy, Bác nào làm xong mà chạy OK thì ới Em đưa thêm vài phương án nữa - nhưng mà phải trước ngày 1/9/2008 :mrgreen:



Nhờ bác DIY lover tư vấn thêm về các điện trở và tụ trong mạch RIAA sao cho đạt được tiêu chí đều dải, có thể cho kết quả mà bác Rùm đã duyệt :mrgreen:



Giá trị đó đã được chỉnh lại một chút rồi bác ạ.

Vừa rồi Em có test phono box này trên hệ thống của Bác Giahy thì Bác ấy nhận xét là tiếng treble hơi bị chói => Em phải chỉnh thêm một chút nữa mới cân bằng ạ. (nhưng mà tai Em lại thích treble nhiều một tí, bass nhiều một tí) :mrgreen:

Bác cứ làm theo mạch chuẩn đi vì Bác là người nghe mà, cảm nhận thế nào trên chính hệ thống của Bác rồi tinh chỉnh vẫn chưa muộn.



Bác khuêhn chụp vài tấm hình báo cáo tiến độ thực hiện 50% cho xôm một chút đê



Chờ một chút, cố làm thêm một ít ngày mai báo cáo các bác kết quả 70 % luôn, thôi chết cái máy ảnh có để thẻ nhớ ở trong không đã cái thẻ thường dùng để lại sở làm rồi :mrgreen:

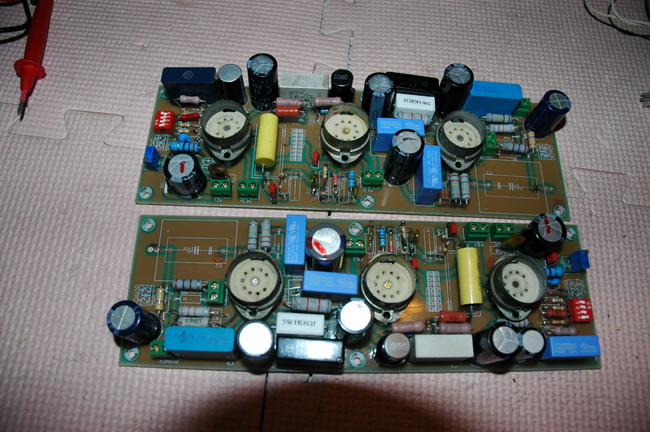

Xin báo cáo tiến độ lắp mạch phono của tôi, hiện nay một số phần chưa lắp do dễ bị gãy chân, kích thước to khó thực hiện để lắp trước khi đóng nguồn: tụ nối tầng, đèn, chiết áp 500 Ohm, phần RIAA xin chụp hình báo cáo các bác



Thêm một hình nữa, máy tốt nhưng trình độ chụp ảnh abc, kém các bác thông cảm nha



Linh kiện thập cẩm quá ! (Em thấy sao nói vậy, Bác đừng giận nha )
Mấy cái bát sắt ở chân đèn choáng hết chỗ gắn linh kiện rồi Bác ơi, tháo ra luôn đi. :mrgreen:

Nếu được thì Bác nên đặt mua điện trở metal film loại 1% và tụ điện mới của Saigonhifi hàn cho sướng(Em cũng mới thay một số điện trở của SGHF), với lại dùng linh kiện như vậy mới ngang tầm với thiết kế phono này và Bác cũng không phải lăn tăn lo nâng cấp phono box làm gì nữa (Nếu làm tốt thì phono box này cũng khơ khớ . . . đỉnh rồi đấy ạ :mrgreen: )



Ủa Bác DIY-lover làm cộng tác viên của Saigon hifi hồi nào vậy ta ? :lol: :lol:



Em góp ý trên tinh thần xây dựng mà Bác!
Cái gì Em thấy hay và tiện thì phổ biến cho các Bác để đỡ nhọc công tìm kiếm í mà!
Quyết định là của các Bác.
Thân mến!



"Linh kiện thập cẩm quá ! (Em thấy sao nói vậy, Bác đừng giận nha )
Mấy cái bát sắt ở chân đèn choáng hết chỗ gắn linh kiện rồi Bác ơi, tháo ra luôn đi".
Bác tư vấn thế là rất đúng, tôi cũng nghĩ vậy tuy nhiên cái này mua xong gửi ra vào mất thời gian lắm, vả lại tôi cũng muốn tận dụng linh kiện có sẵn, cái bát sắt ở chân đèn là tôi cố tình lắp để gắn chụp đèn vô, tôi cũng có loại chân mới 100% loại không có bát sắt đó, cũng không ảnh hưởng nhiều đến việc lắp linh kiện khác. DIY là vậy thỉnh thoảng có điều kiện nâng cấp lại dở ra làm rất khoái các bác ạ :mrgreen:



Kinh nghiệm cho thấy không cần gắn chụp sắt cho đèn vì Bác có sờ tay vào đèn nào cũng không thấy nhiễu ù gì cả. Và đây cũng chính là ưu điểm tuyệt đối của mạch Hybrid này so với mạch "all tubes" như UESUGI ! :mrgreen: Ở chế độ MC mà nhiễu còn thấp hơn MM Uesugi đấy.
Hic . . hic . . Em lại bật mí hết chơn rồi !!!



Híc! bác không bật mí sớm để tôi khỏi lắp mấy cái chân đèn có nắp chụp chống nhiễu, nguyên việc lắp 6 cái chân đèn này tôi mất 2 buổi tối đấy



Bác không quan sát thấy mấy cái hình ở trang 2,3 Em có dùng đế có chụp, nhưng đến mấy trang cuối là mất tiêu hết à :mrgreen:



Ái chà chỉ có Pác Diylover mới dư giả vật tư phụ tùng để tháo ra lắp vào thôi hè



Bác này cứ theo ghẹo Em hoài nha!

Em còn cái dự án "Mạch Phono cuối cùng . . . " đang chờ Bác tham gia cho dzui nè



Xin báo cáo tiến độ lắp mạch phono của tôi, đã lắp gần xong linh kiện trên 02 board, chưa lắp đèn xin chụp hình báo cáo các bác, Bác DIYlover tư vấn cách dùng SI3052V làm sao để điện áp ra được 6,2 -6,3V. Tôi lắp theo data sheet đo không tải đầu ra 1 con được 5,02V, một con được 5,01-5,02V. Lúc có tải 760ma thì đo trên tải được 4,9V :?:
